Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Sesol

Datum

25 september 2023

Ort

Rönninge, Stockholms län
AC anslutning växelriktare
Kabeluppfästning
Kontaktdon
96% godkända4% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Longi LR5-66HPH

Anmärkningar

2/14
Kontaktdon

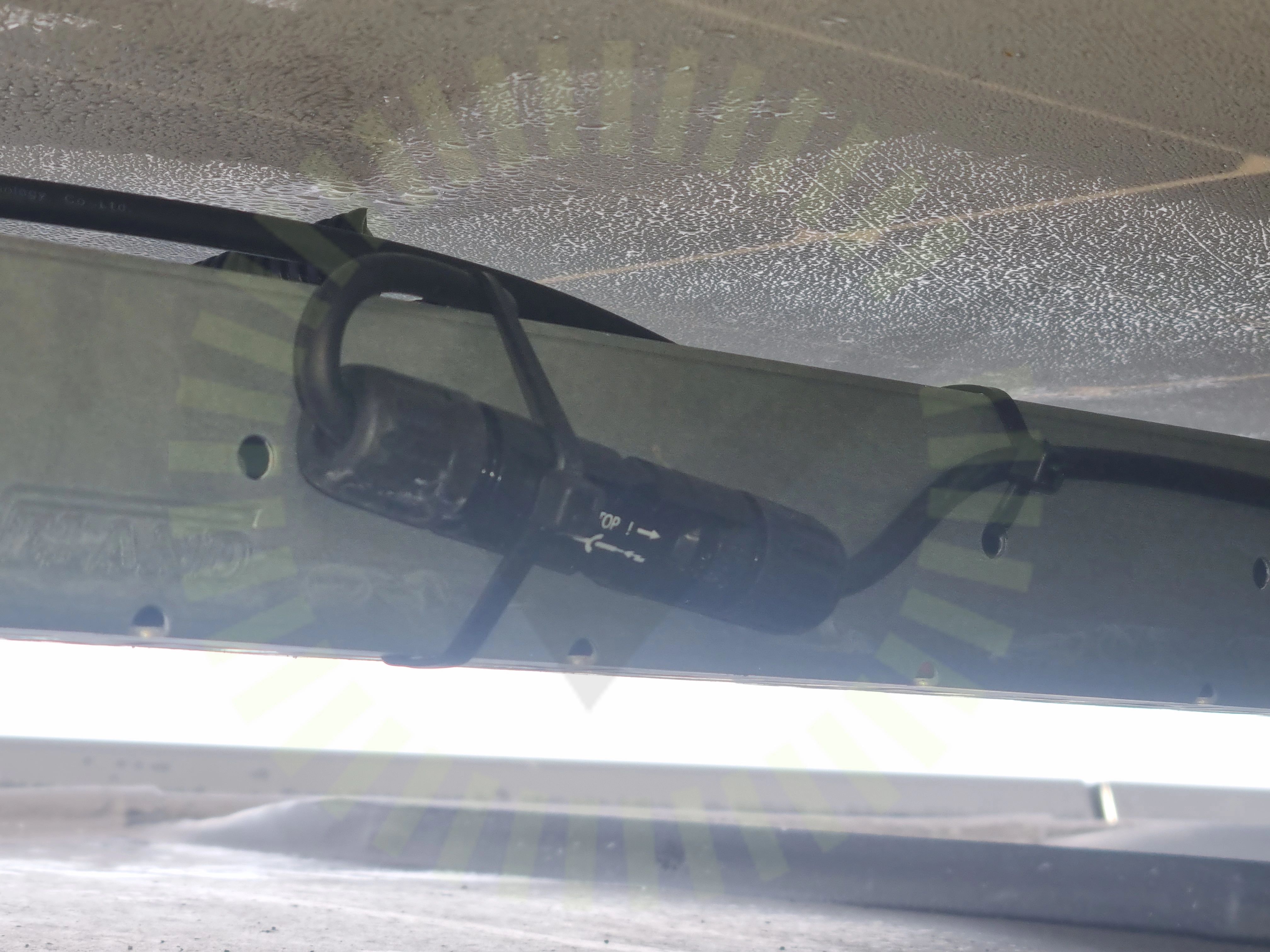

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

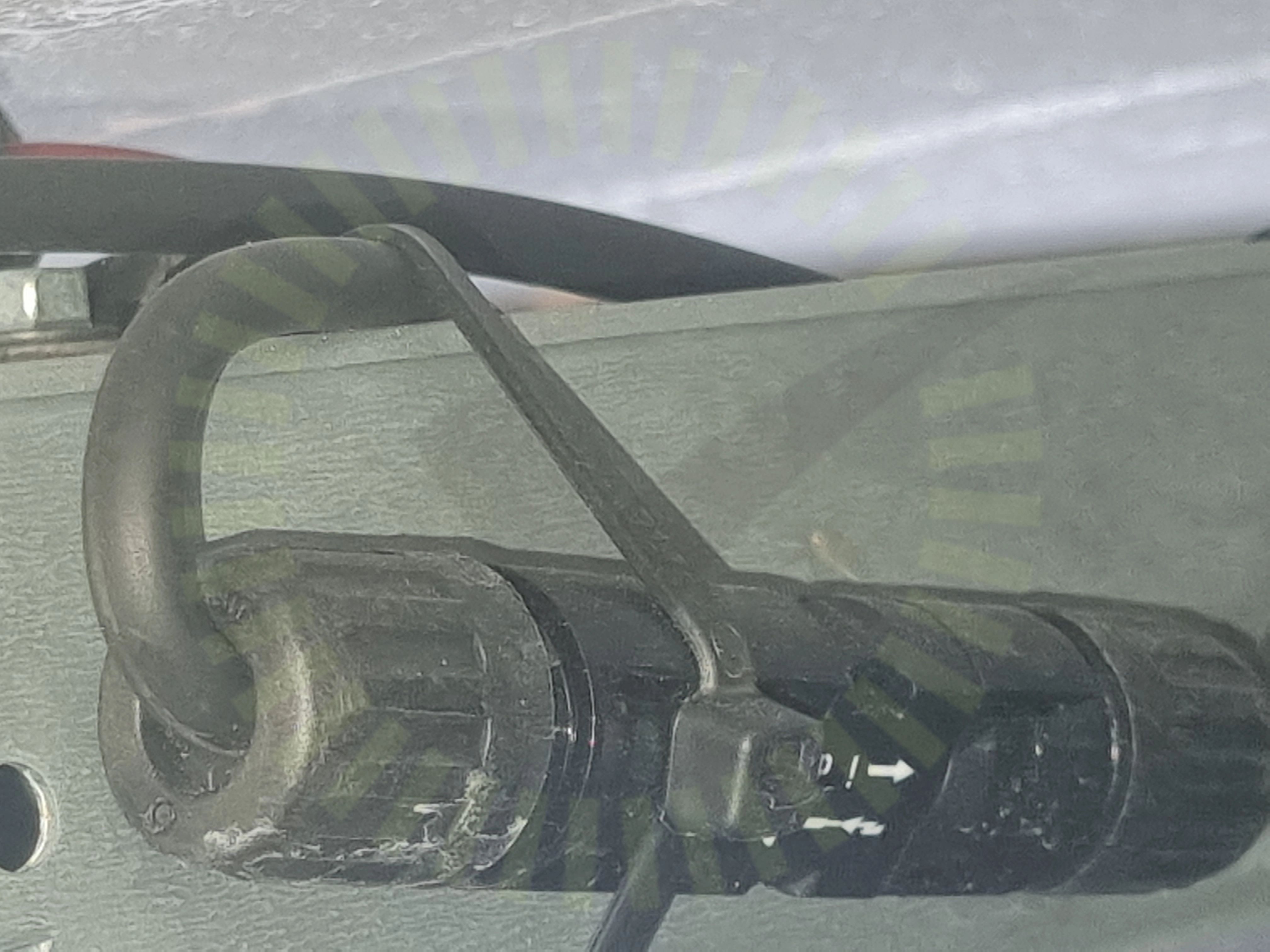

2.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

10/14
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

1/19
Kabeluppfästning

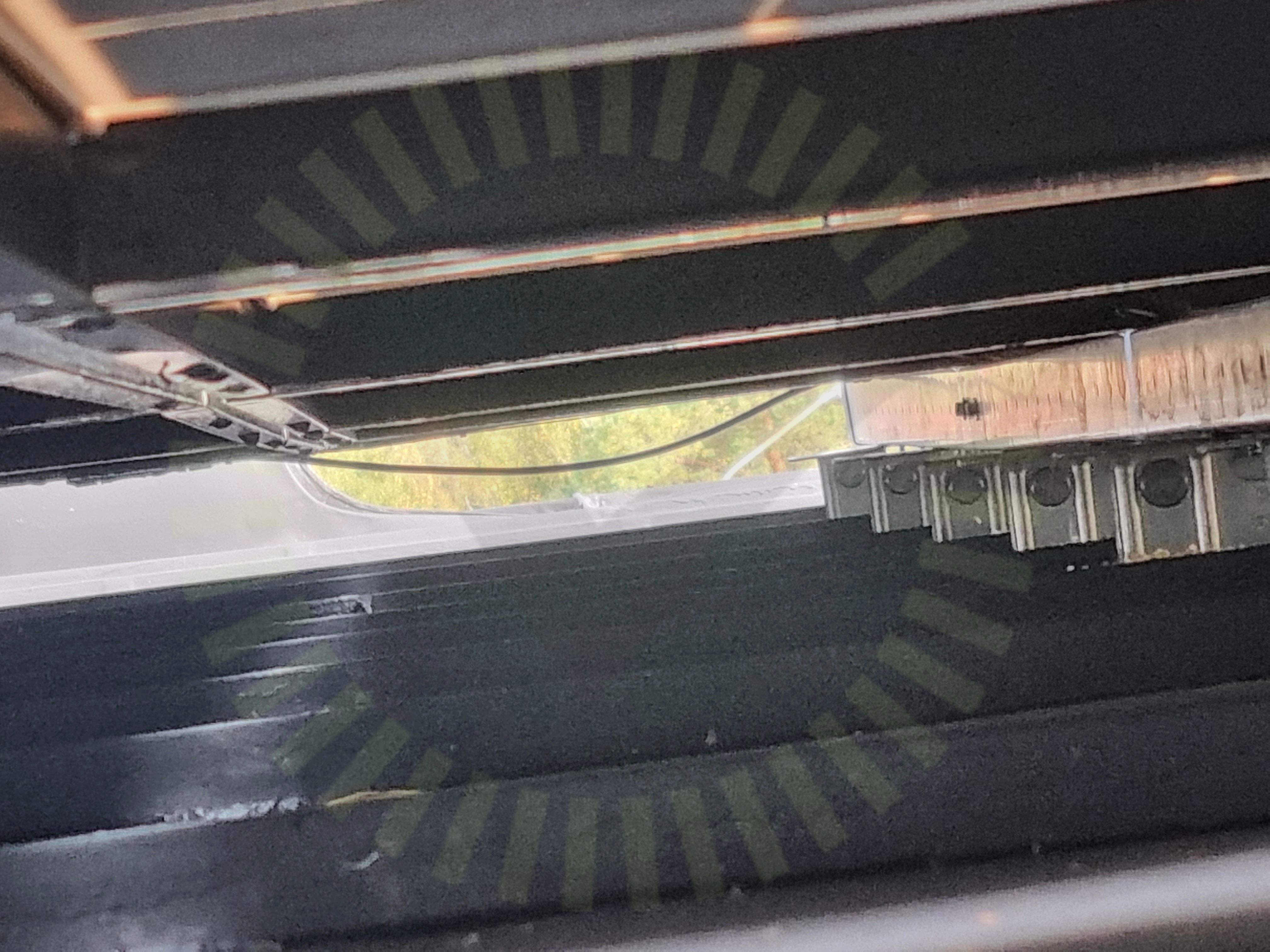

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

18/19
DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35
AC anslutning växelriktare

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

34/35
AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
