2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Besiktningsrapport
9.1
Installation genom
1KOMMA5°
Datum
31 juli 2023
Ort
VALLINGBY, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Falsfäste
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
1/1Missvisande varselmärkning
DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
1/15Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/15
3.1 Stress på kontakter
Inte godkändKontakter uppspända mellan uppfästning och optimerare, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
14/15DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE3K-10K
Anmärkningar
1/375.1 Strängschema
Inte godkändSträngschema är otydligt, ser ut som 2 strängar.
Godkända kontrollpunkter
36/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Weland Stål: Falsfäste
Anmärkningar
4/20

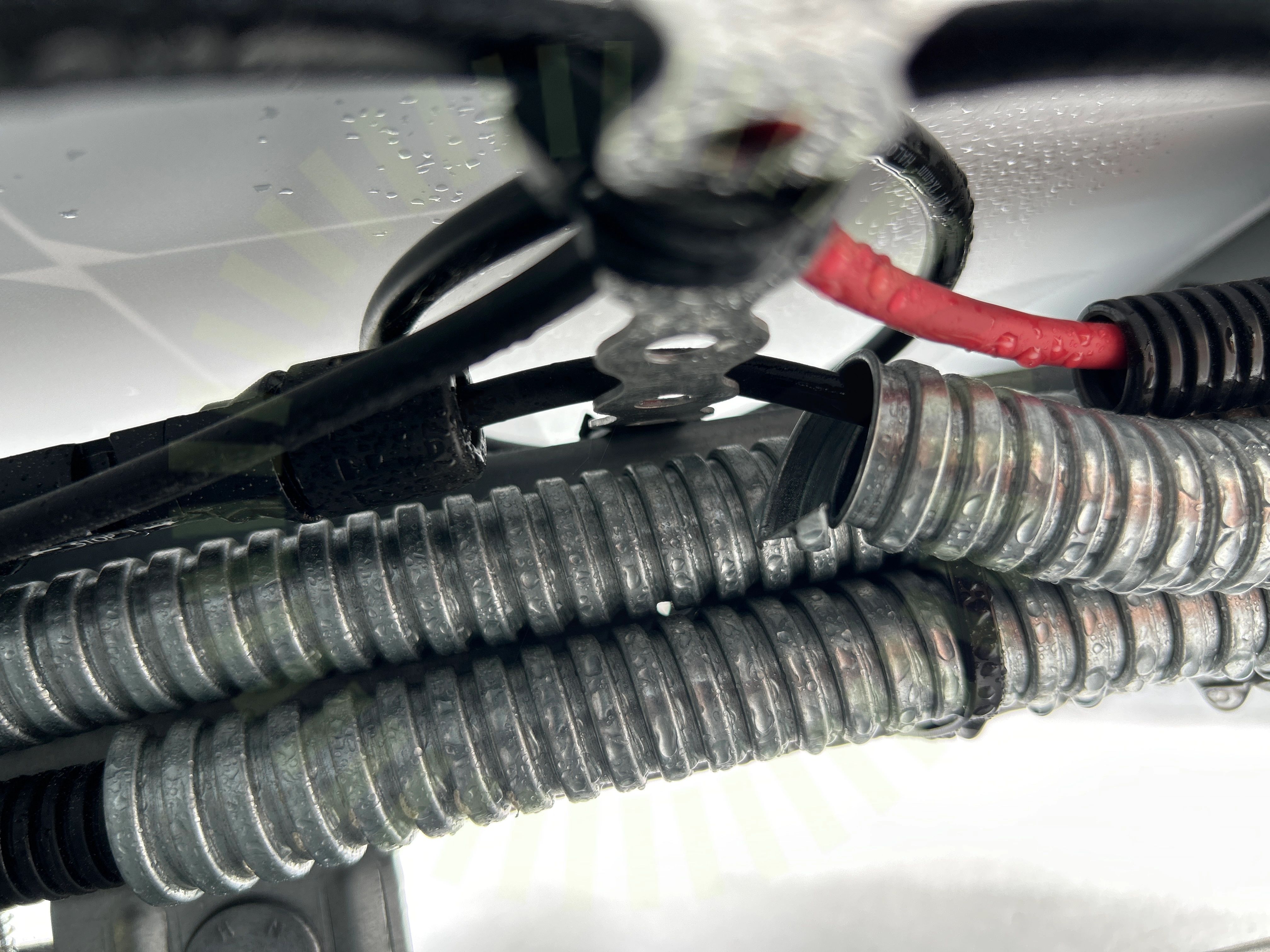

7.1 DC kabel förläggning
Inte godkändDC kablage ligger mot en skarp kant där de går ut metallslangen. Risk över tid att kablaget tar skada.

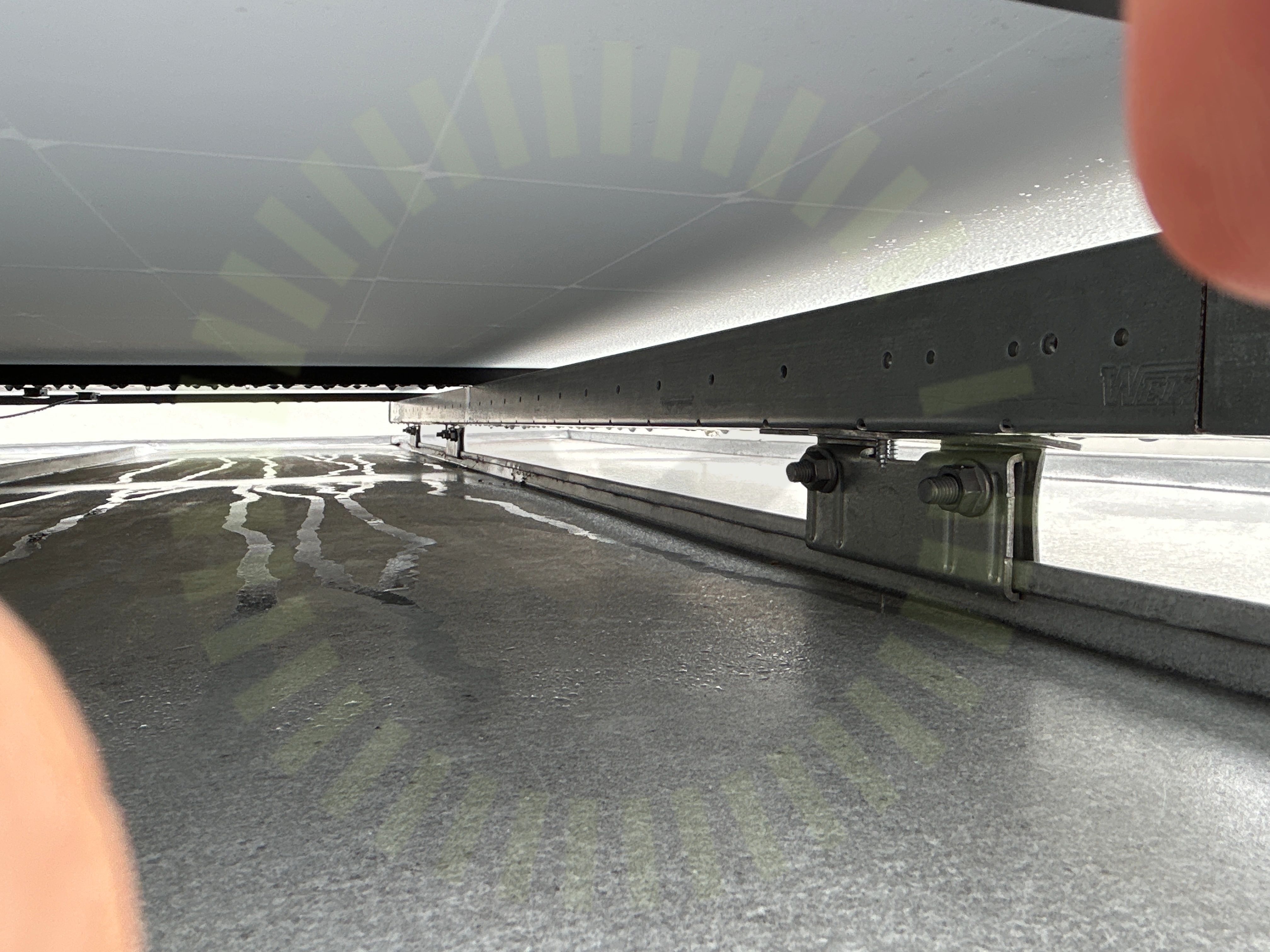

7.2 Falsinfästning
Inte godkändVertikala skenor är infästa längs samma fals.
MA5101 Sid 1 (1) | Version 4 - 221219

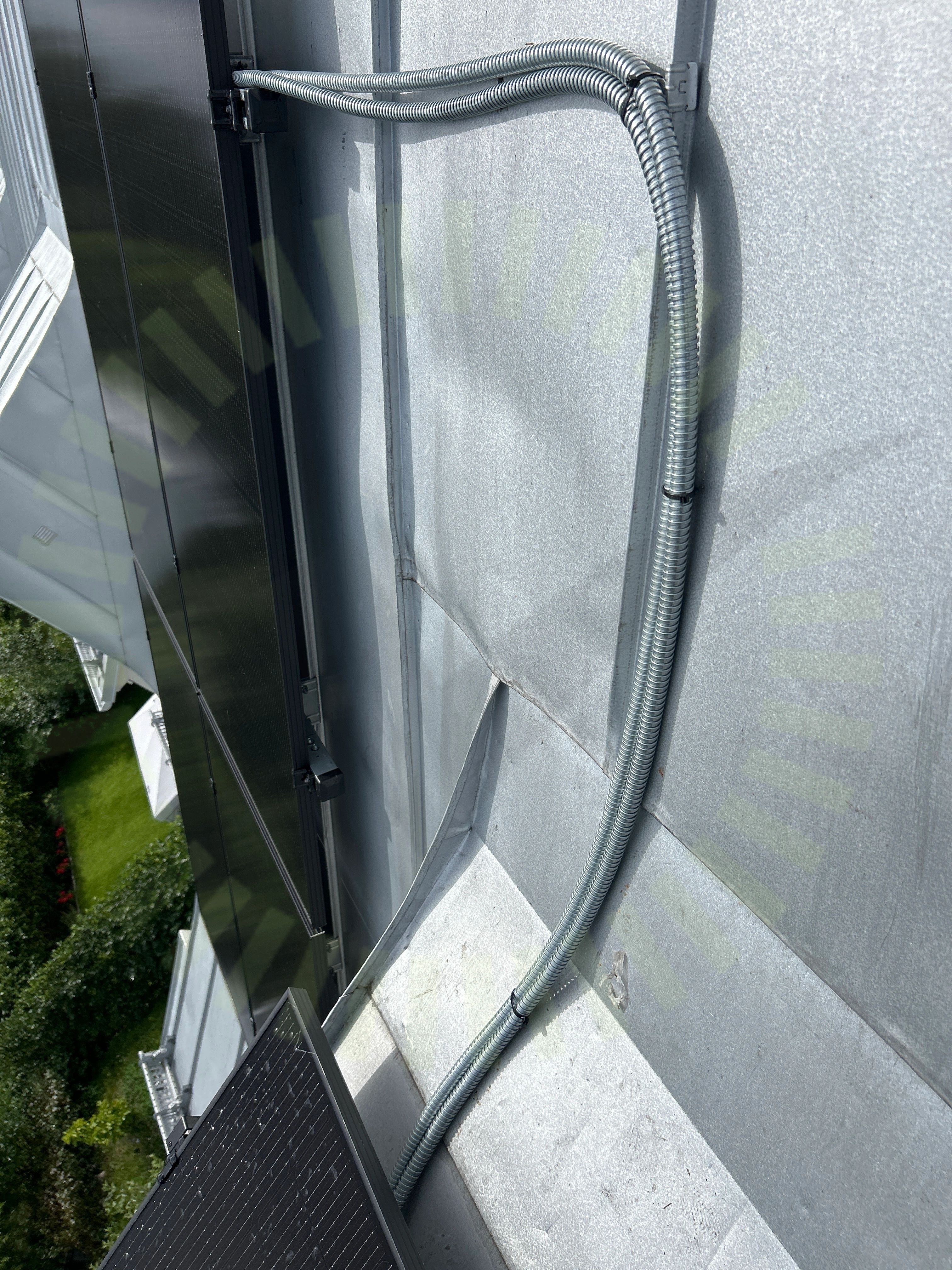

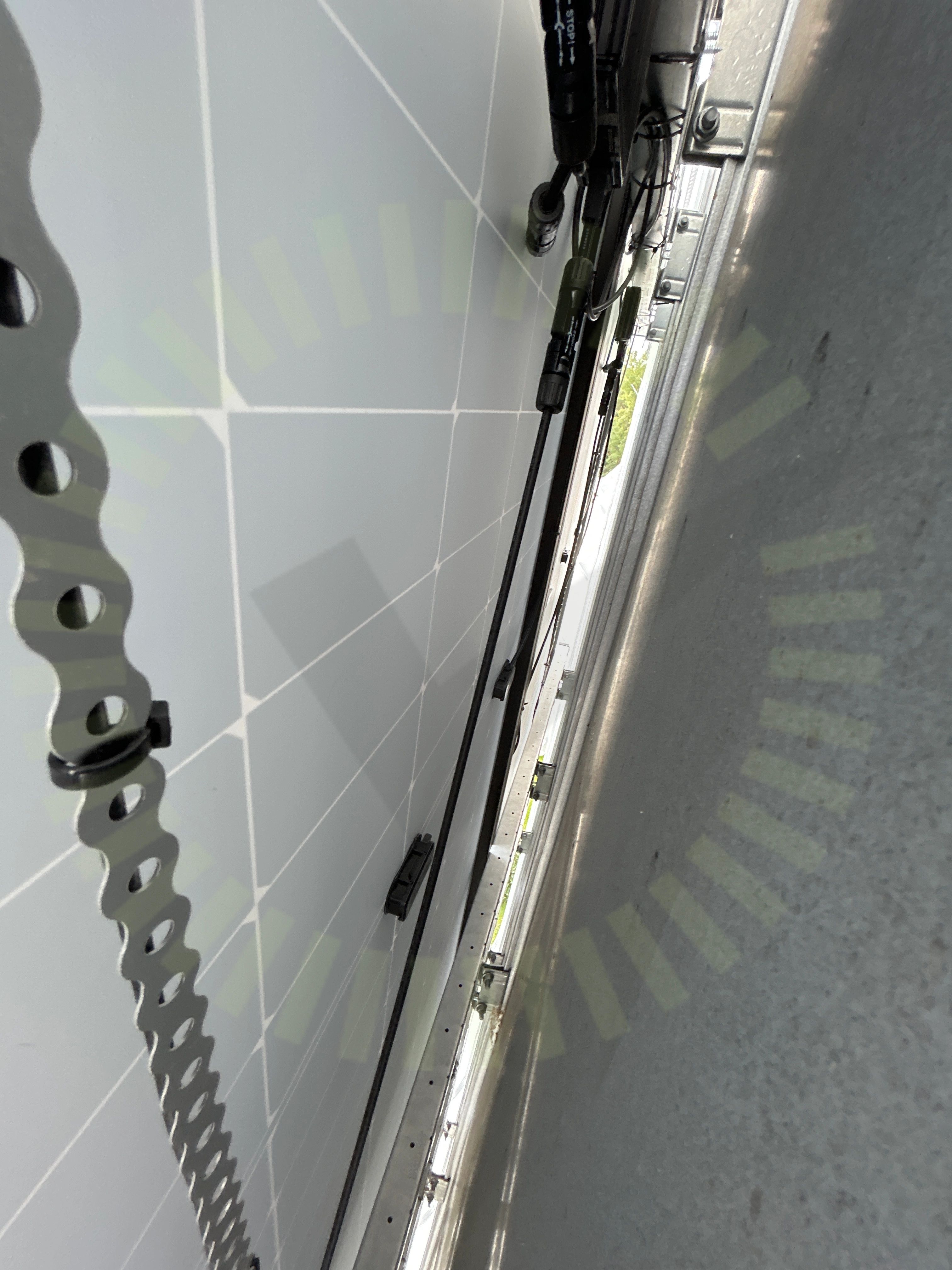

7.3 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.
7.4 Snö- och Vindlastberäkning
Inte godkändPanellayout i lastberäkning för villataket stämmer inte med verkligheten. Lastberäkningen för förrådstaket har fel taklutning samt är utförd för porträttorienterade paneler.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/20Falsfästenas CCFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/20Underbyggnad
