Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Moveco

Datum

16 december 2024

Ort

Saltsjöbaden, Stockholms län
Säkerhetsavstånd
Varning för likspänning
Varning för likspänning
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HTB
MontagesystemESDEC Lutande Panntak
VäxelriktareSolis: S6-EH3P(12-20)K-H
BatteriBYD: HVM Battery-Box Premium (8.3-22.1)
TillbehörUndercentral
TillbehörSolis: EASTRON SDM630MCT
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

12/12
Batteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Anmärkningar

1/6
Placering av CT klämmor

3.1 Placering av CT klämmor

Inte godkänd

CT klämmor är inte korrekt vända. Markering pekar åt fel håll.

Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.6, Release Date: 01,2024, Sida 28

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/25
Dräneringskanal

4.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Säkerhetsavstånd

4.3 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

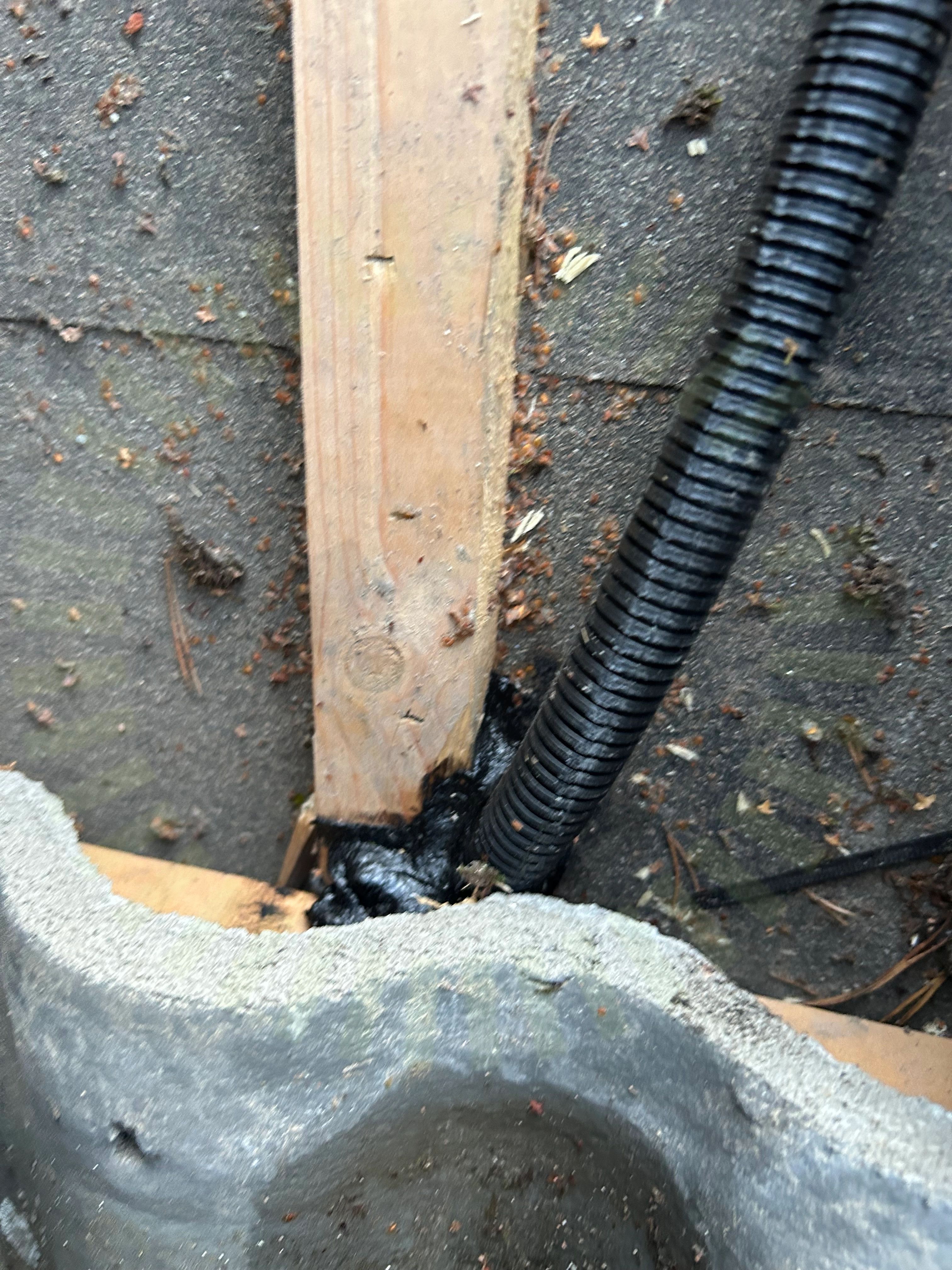

Takgenomföring

4.4 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

4.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HTB

Anmärkningar

1/17
Klämmornas placering

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / Longi: Clamping zone certificate 20231019V3

Godkända kontrollpunkter

16/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkning är inte tillförlitligt fäst.

SS 436 40 00 (712.514.102)

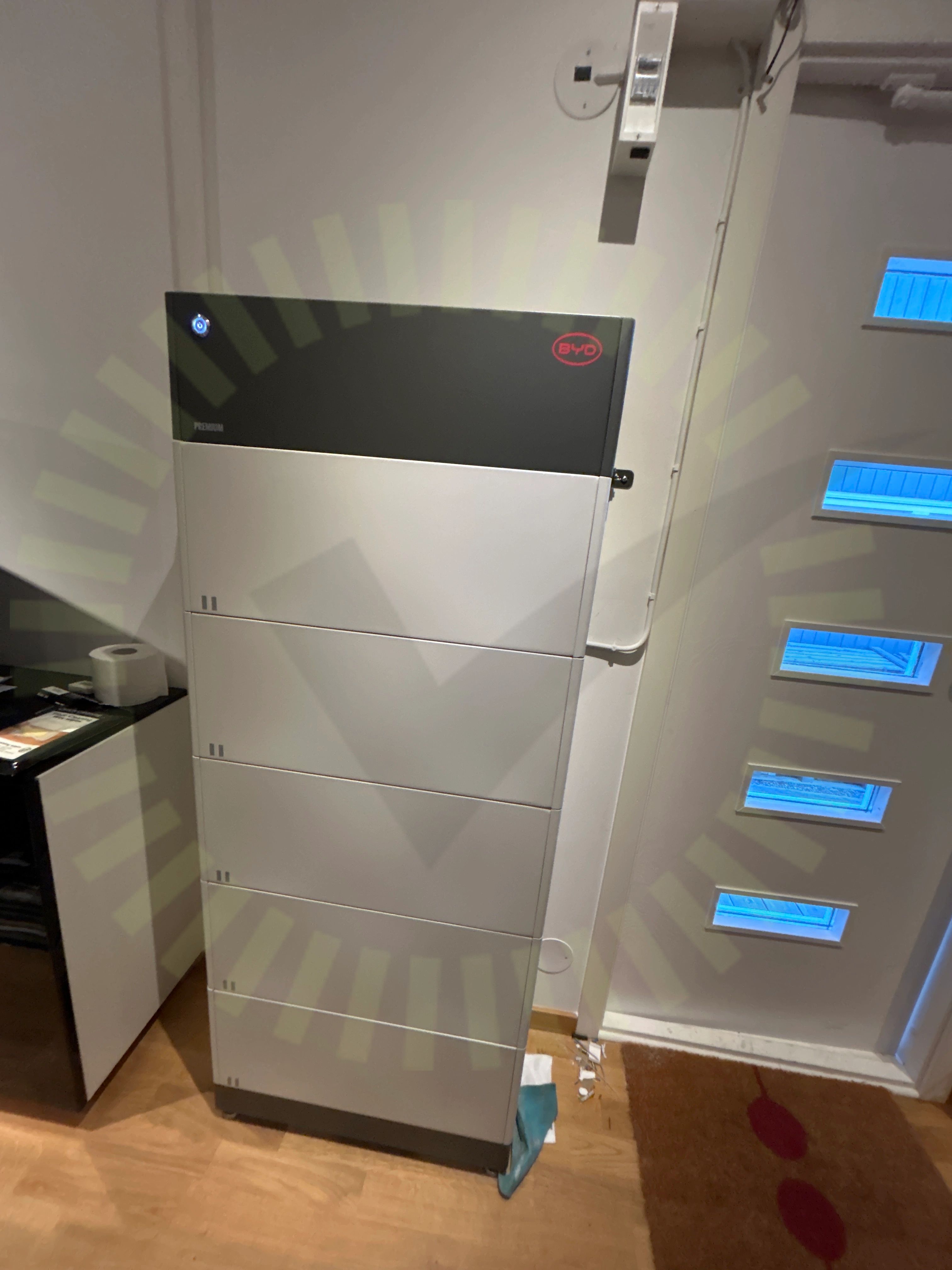

Varning för likspänning

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/35

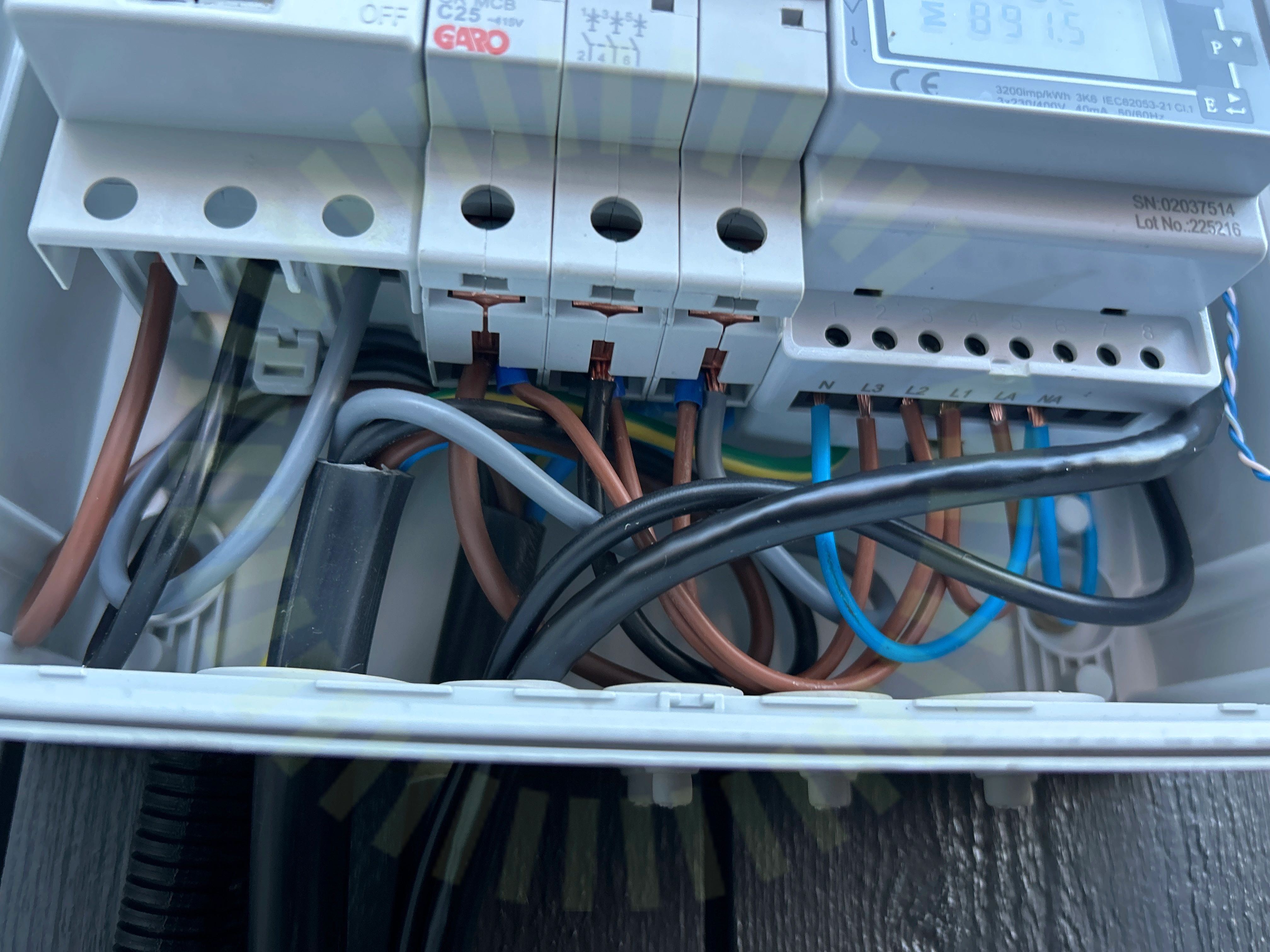

Anslutning av ledare

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
Enkelisolerade ledare

8.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

29/35
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Min SpänningGenomföringarSträngdesign
