Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Sesol

Datum

21 februari 2024

Ort

TYRESÖ, Stockholms län
Fastsäkring av produkt
PEN-ledare
Klämmornas placering
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-66HTH
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Longi: LR5-66HTH

Anmärkningar

1/18
Klämmornas placering

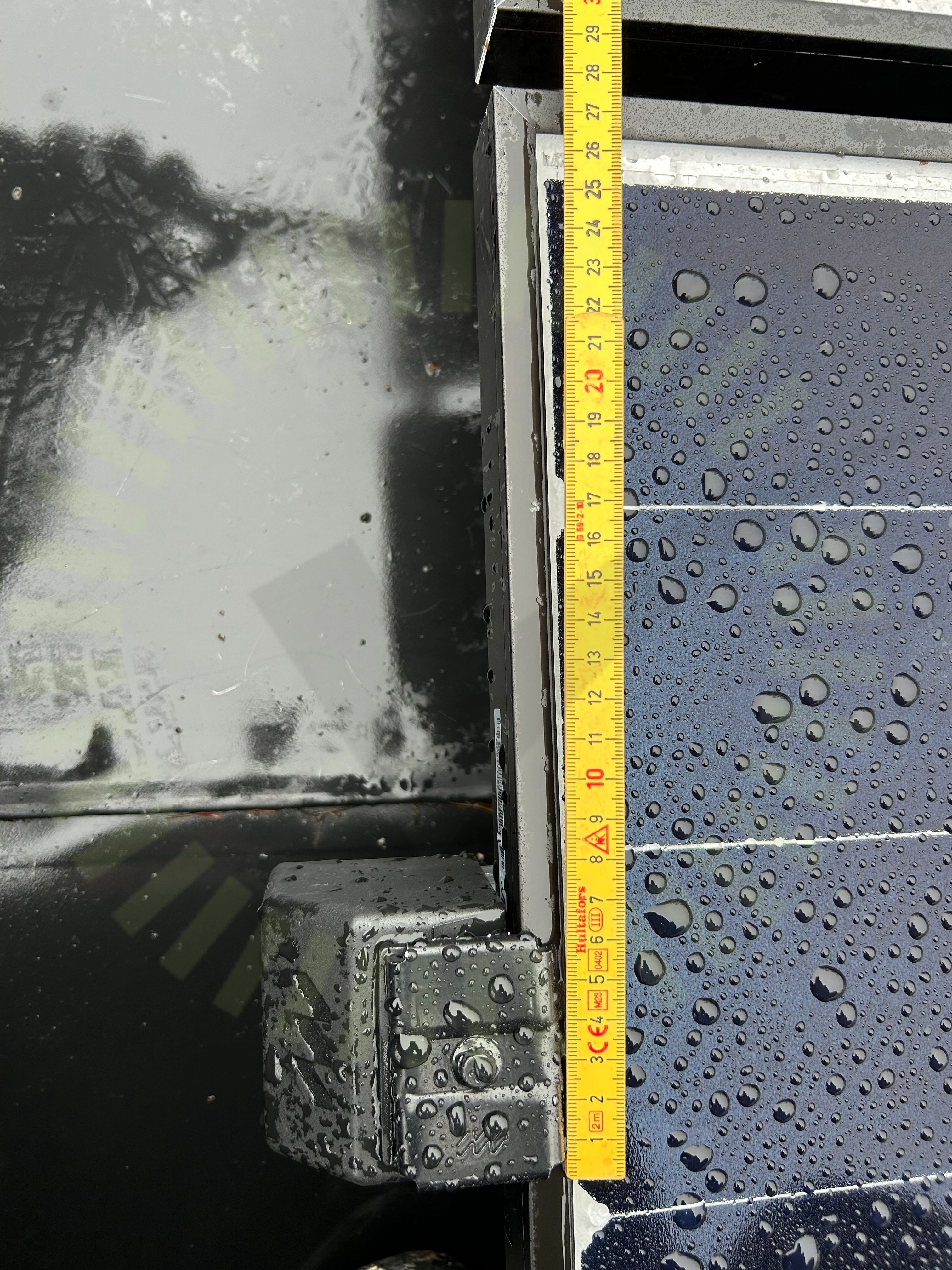

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Falsad/Klickplåt

Godkända kontrollpunkter

21/21
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringVal av klämmaVäderbeständigt materialÄndklämmor

SunGrow: SBR(XXX)

Anmärkningar

1/15
Fastsäkring av produkt

5.1 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulDC anslutningLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

3/40
Avstånd närliggande objekt

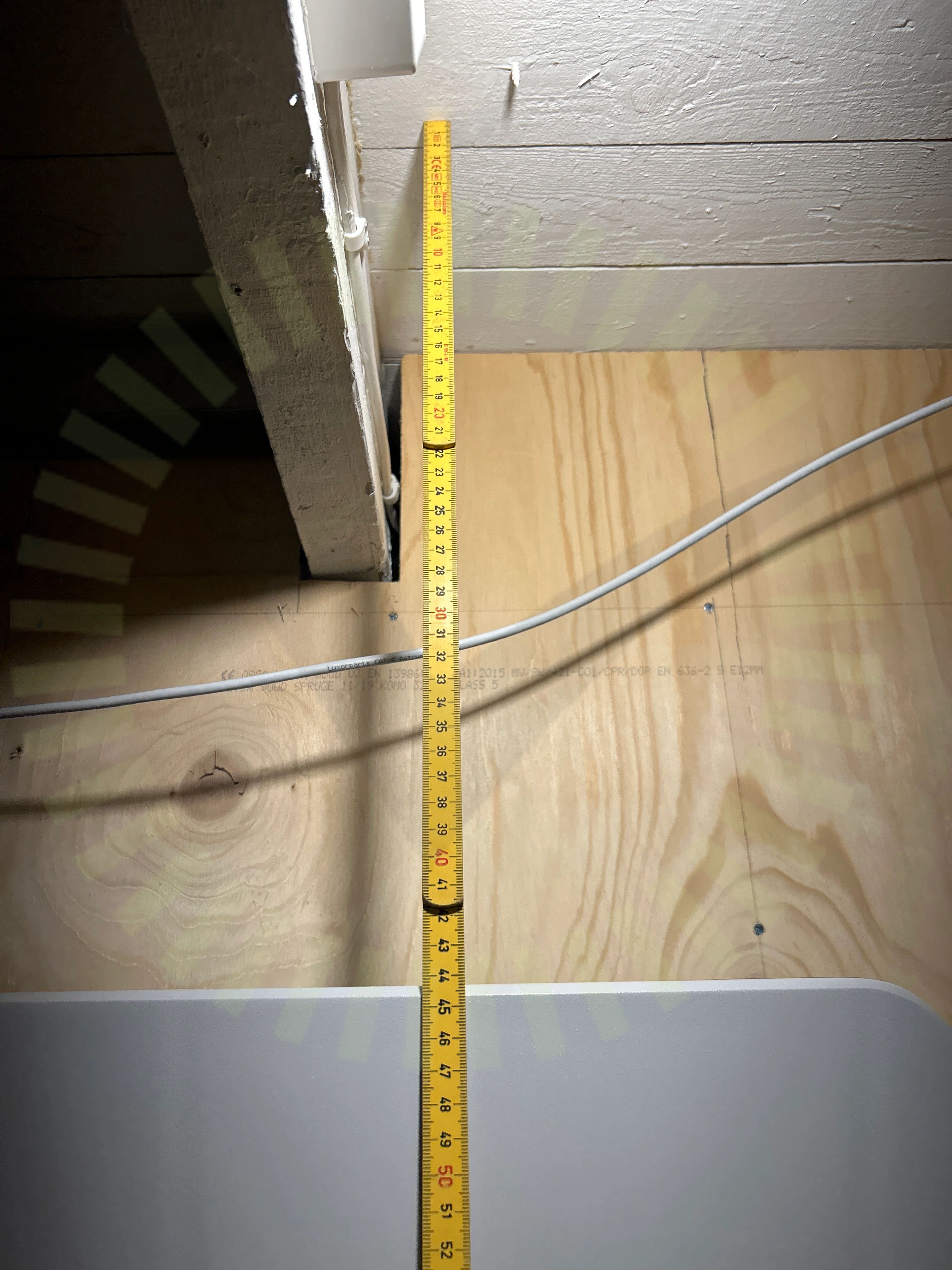

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Informering av solceller

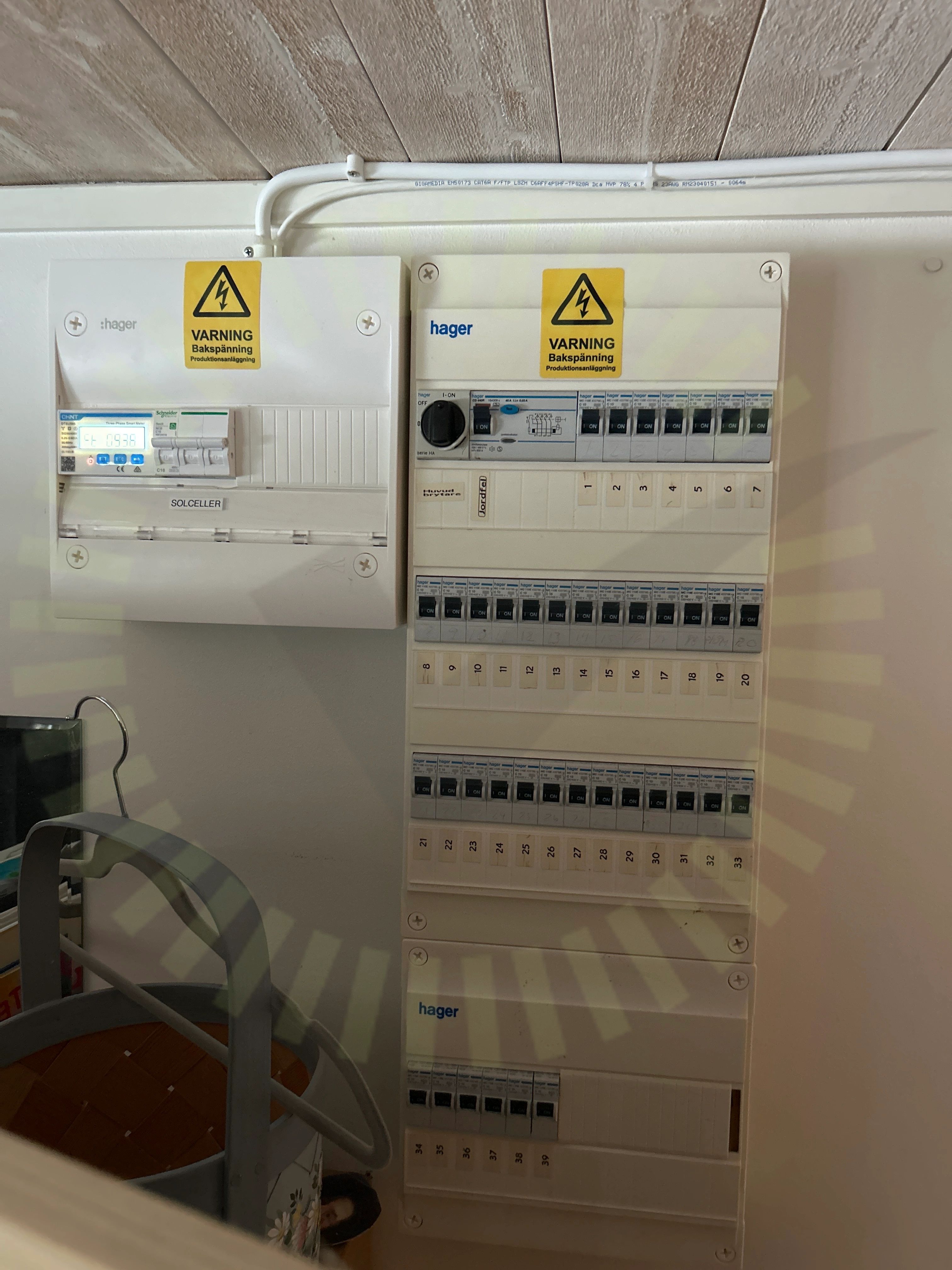

6.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40
Genomföringar

Undercentral

Anmärkningar

1/7
PEN-ledare

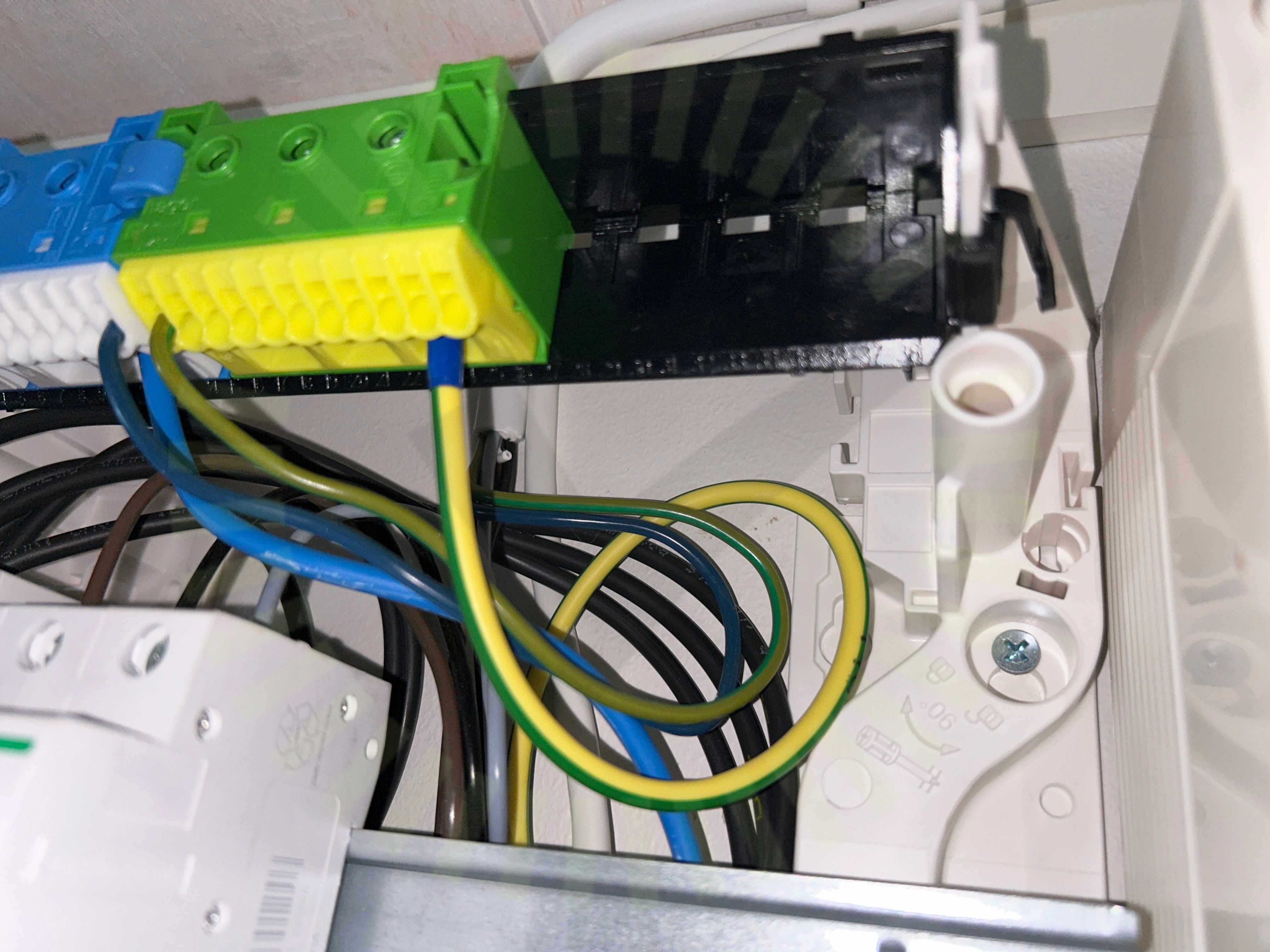

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
