Besiktningsrapport
10
Installation genom
SunBro
Datum
10 december 2024
Ort
Kungshamn, Västra Götalands län
Underliggande panna
Underliggande takpanna
98% godkända
2% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Råspont
Växelriktare
Emaldo: Power Core
Tillbehör
Emaldo: Smartmätare
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
2/25

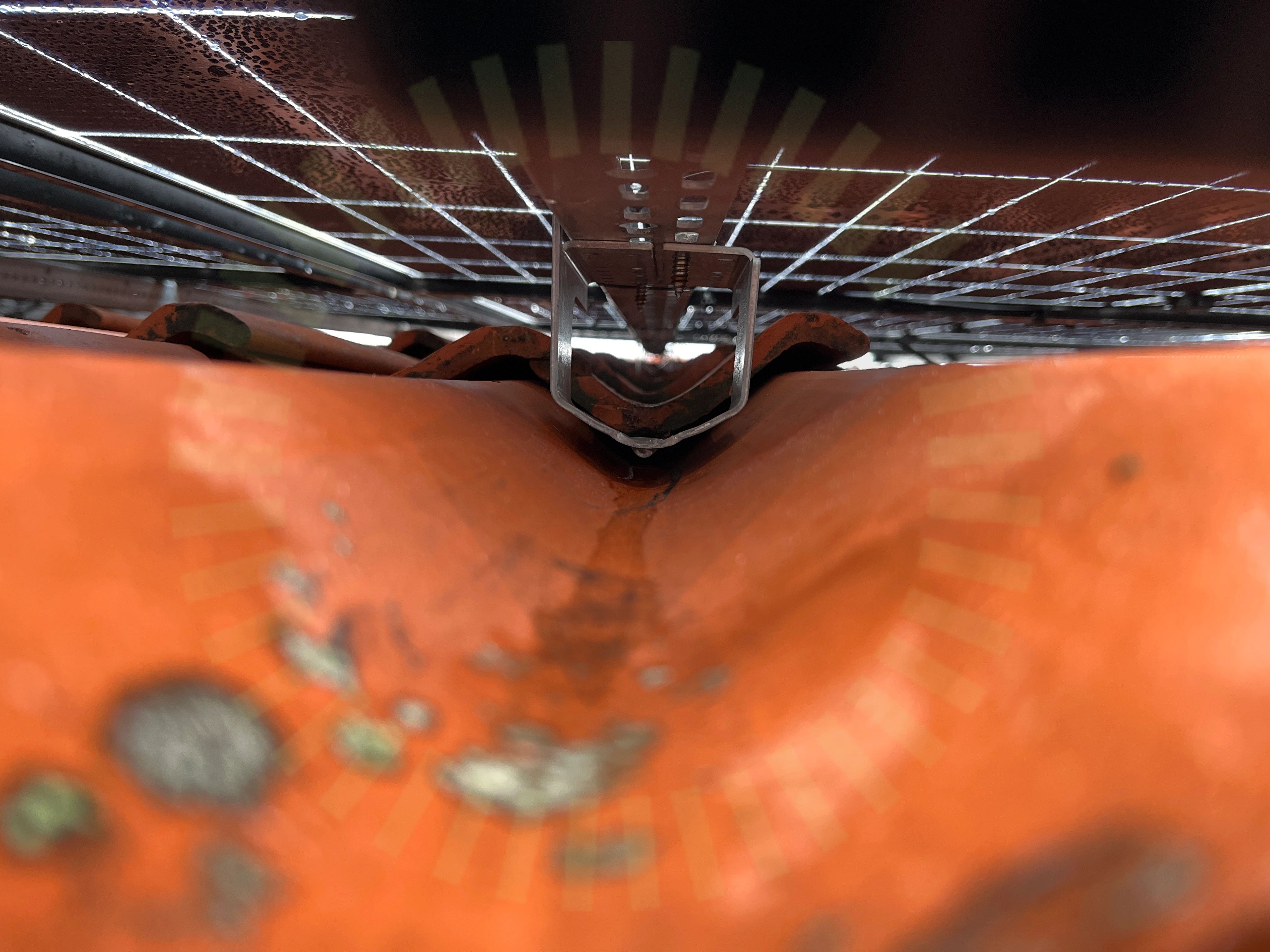

4.1 Underliggande panna
Inte godkänd
Takkroken ska ligga emot underliggande panna, den flyter en bit ovanför.

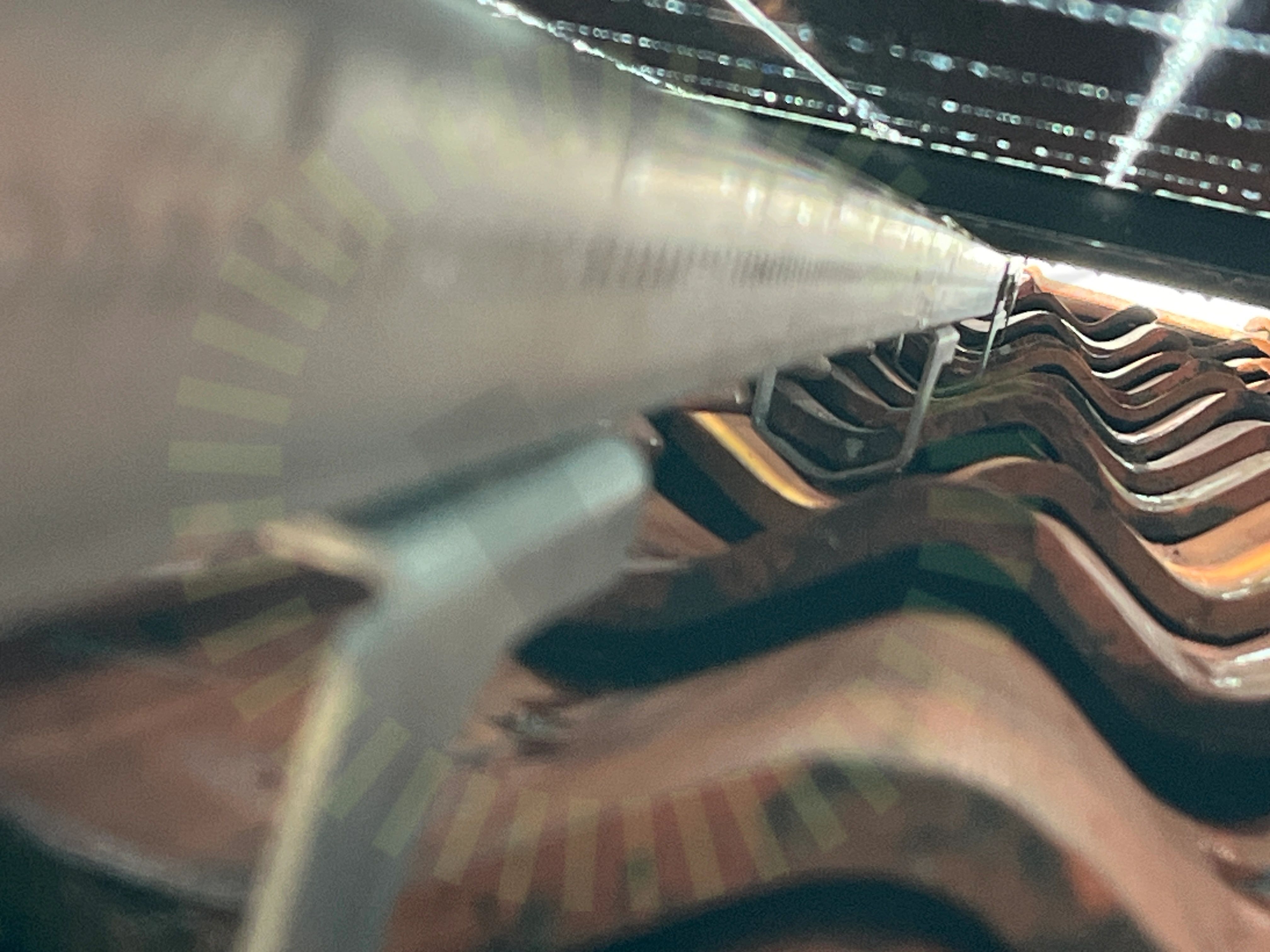

4.2 Underliggande takpanna
Inte godkänd
Takkroken är monterad snett vilket belastar underliggande takpanna felaktigt.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 2-4
Godkända kontrollpunkter
23/25
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Mittklämmor
Råspontens tjocklek (mm)
Råspontsinfästning metod 1
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
24/24
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Växelriktare/Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Jordfelsbrytare
Placering
Skador
Smartmätare
Strängdesign
Tillgång till batteriet
Väderskydd
