3.1 Kabeluppfästning

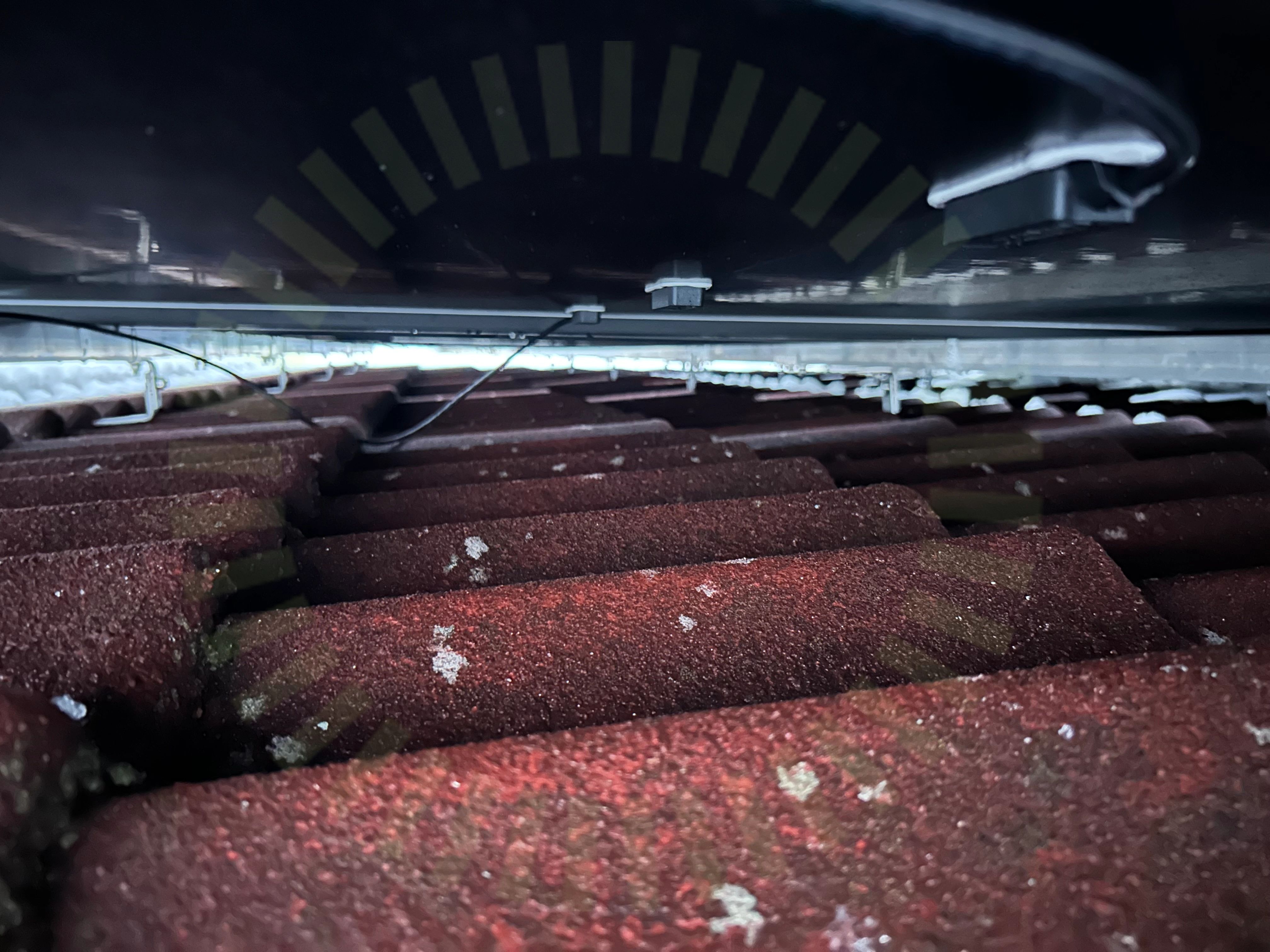

Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning, samt ligger mot yttertaket.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.9
Installation genom
Stella Solar AB
Datum
11 december 2023
Ort
Vimmerby, Kalmar län
91% godkända9% ej godkända
Om installationen
PanelerSunLink SL5M108 (400-430W)
MontagesystemSOLTEC: Pitched roof Ceramic tile Bracket S
VäxelriktareSoFarSolar: SOFAR 3.3-12KTLX-G3/-A
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Stella Solar AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, SOLTEC: Pitched roof Ceramic tile Bracket S
Anmärkningar
6/18

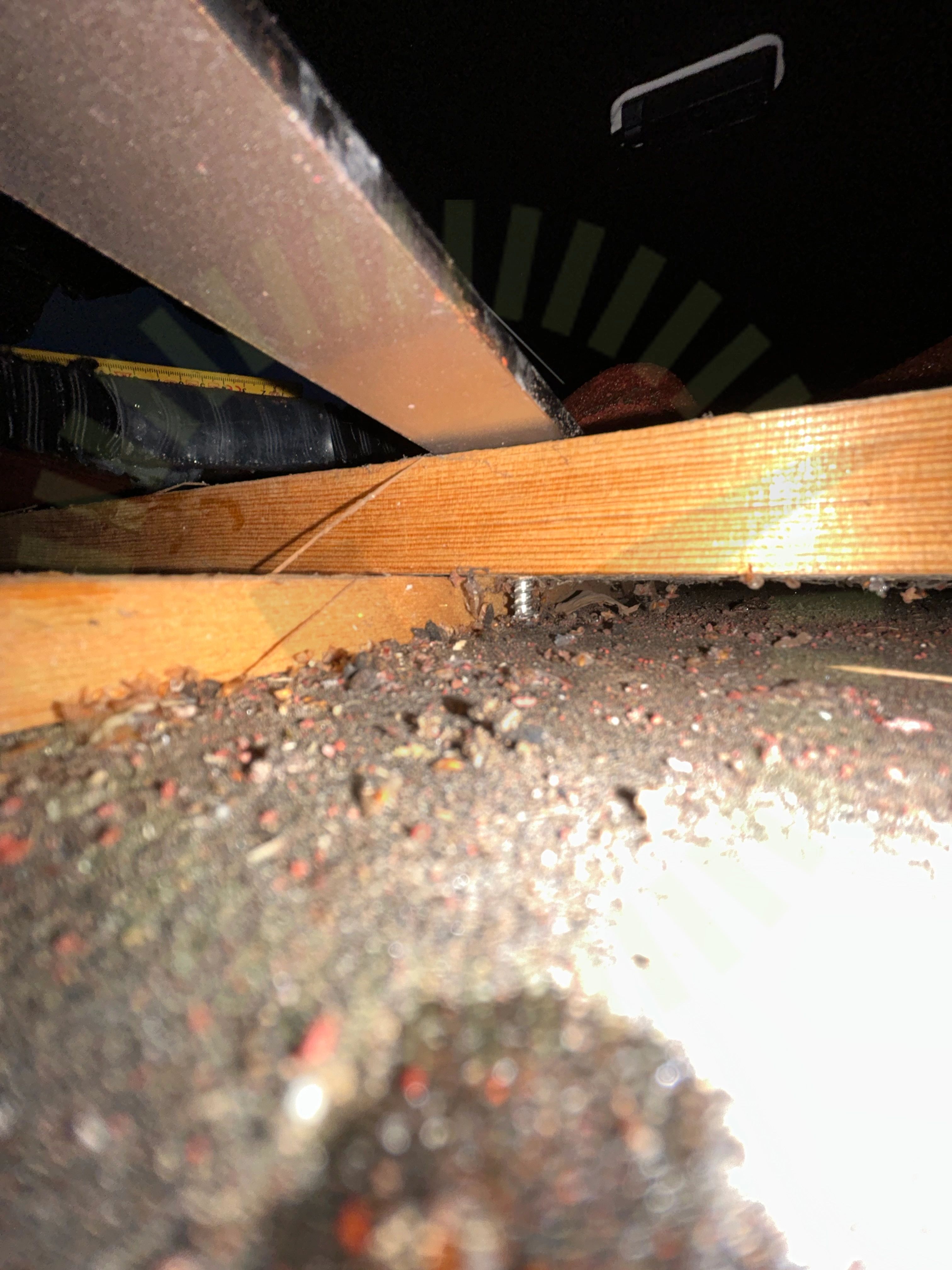

3.2 Skador
Inte godkändSkruv från läktinfästning skadar tätskiktet då kroken är modifierad.
SOLTEC: Installation Manual Pitched roof Ceramic tile Bracket S VER. 01:2022, Sida 6

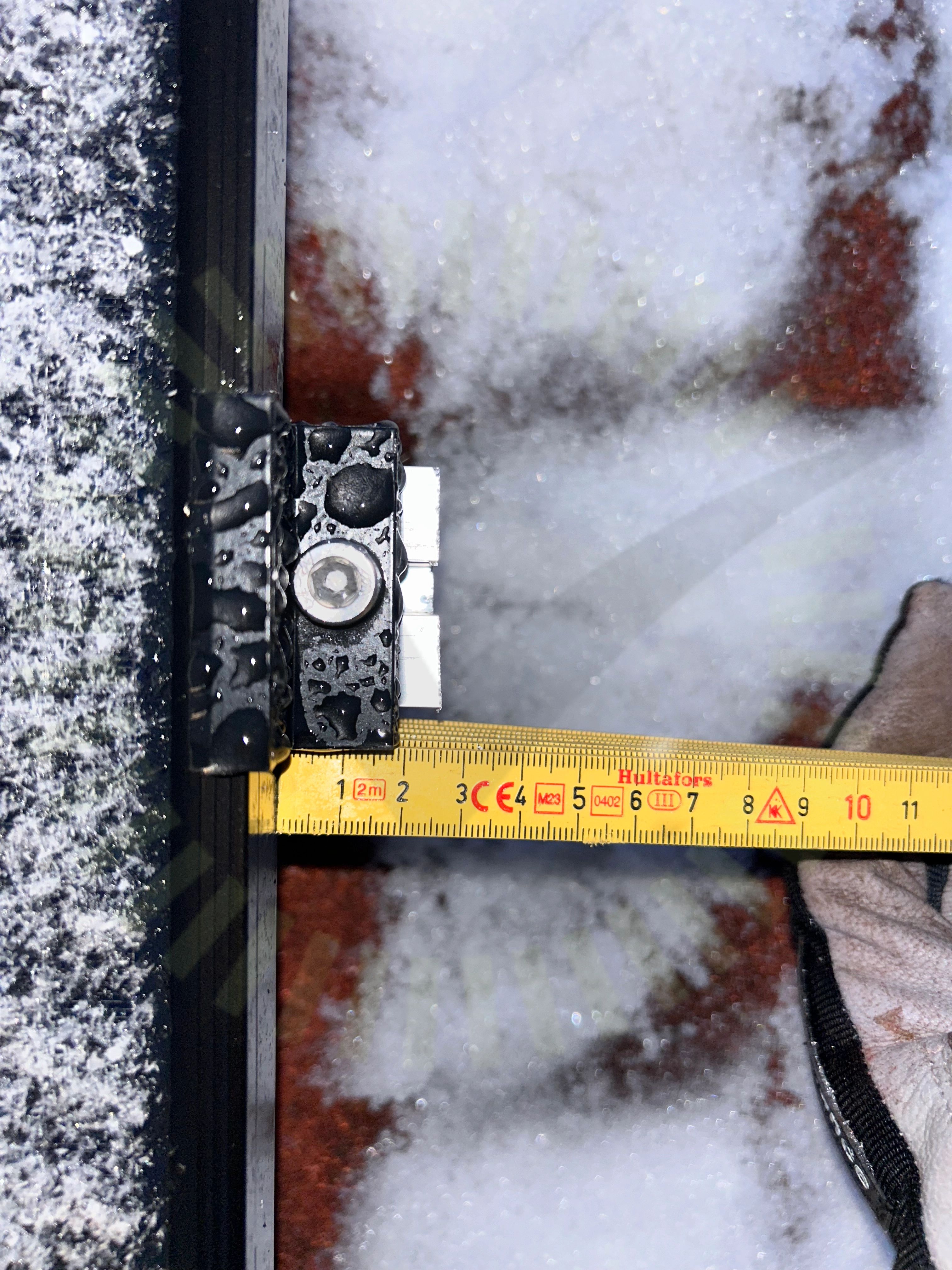

3.3 Skenans utstick för klämma
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
SOLTEC: Installation Manual Pitched roof Ceramic tile Bracket S VER. 01:2022, Sida 3

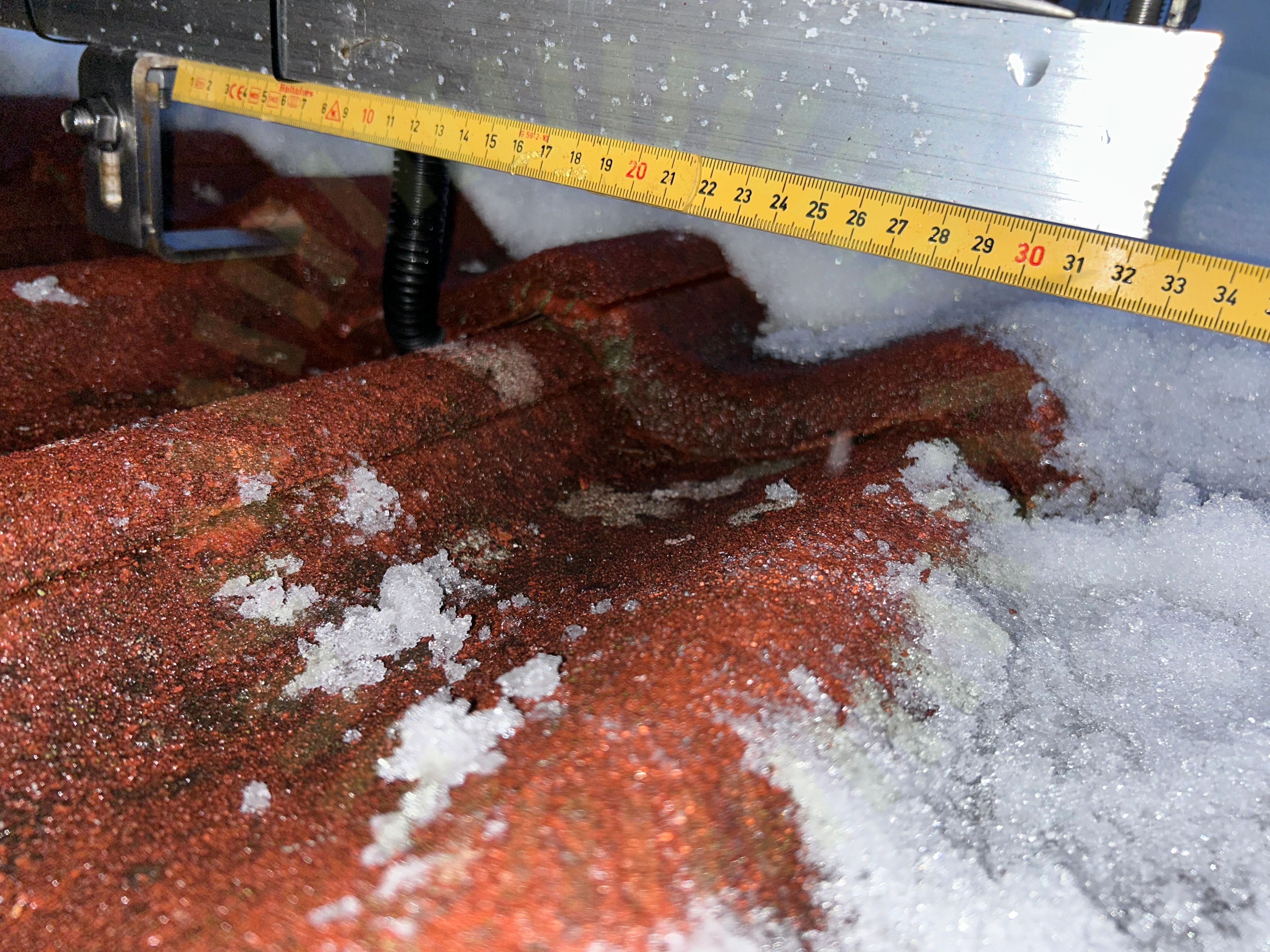

3.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
SOLTEC: Installation Manual Pitched roof Ceramic tile Bracket S VER. 01:2022, Sida 3

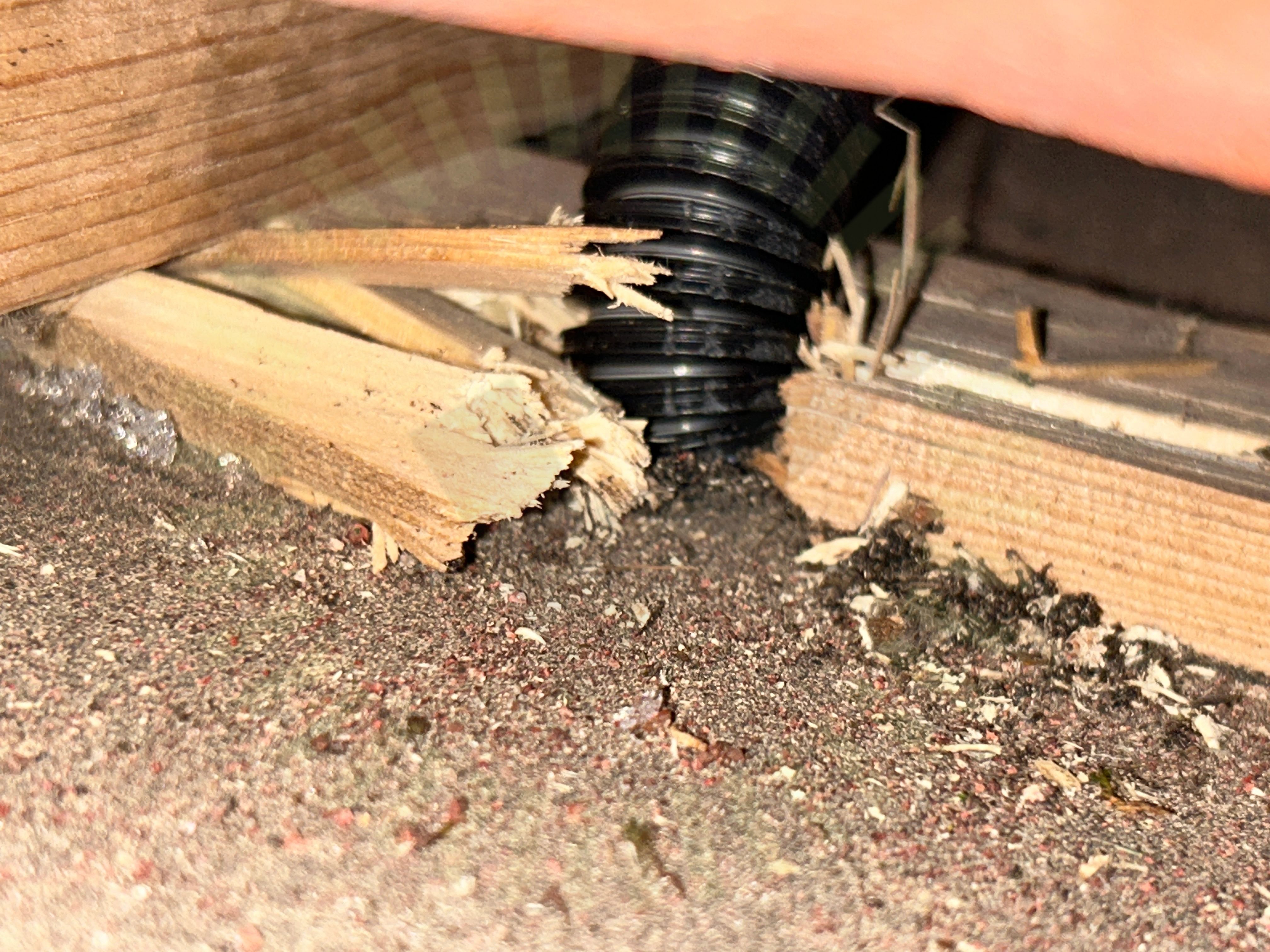

3.5 Takgenomföring
Inte godkändTakgenomföringar är inte fackmässigt utförda.

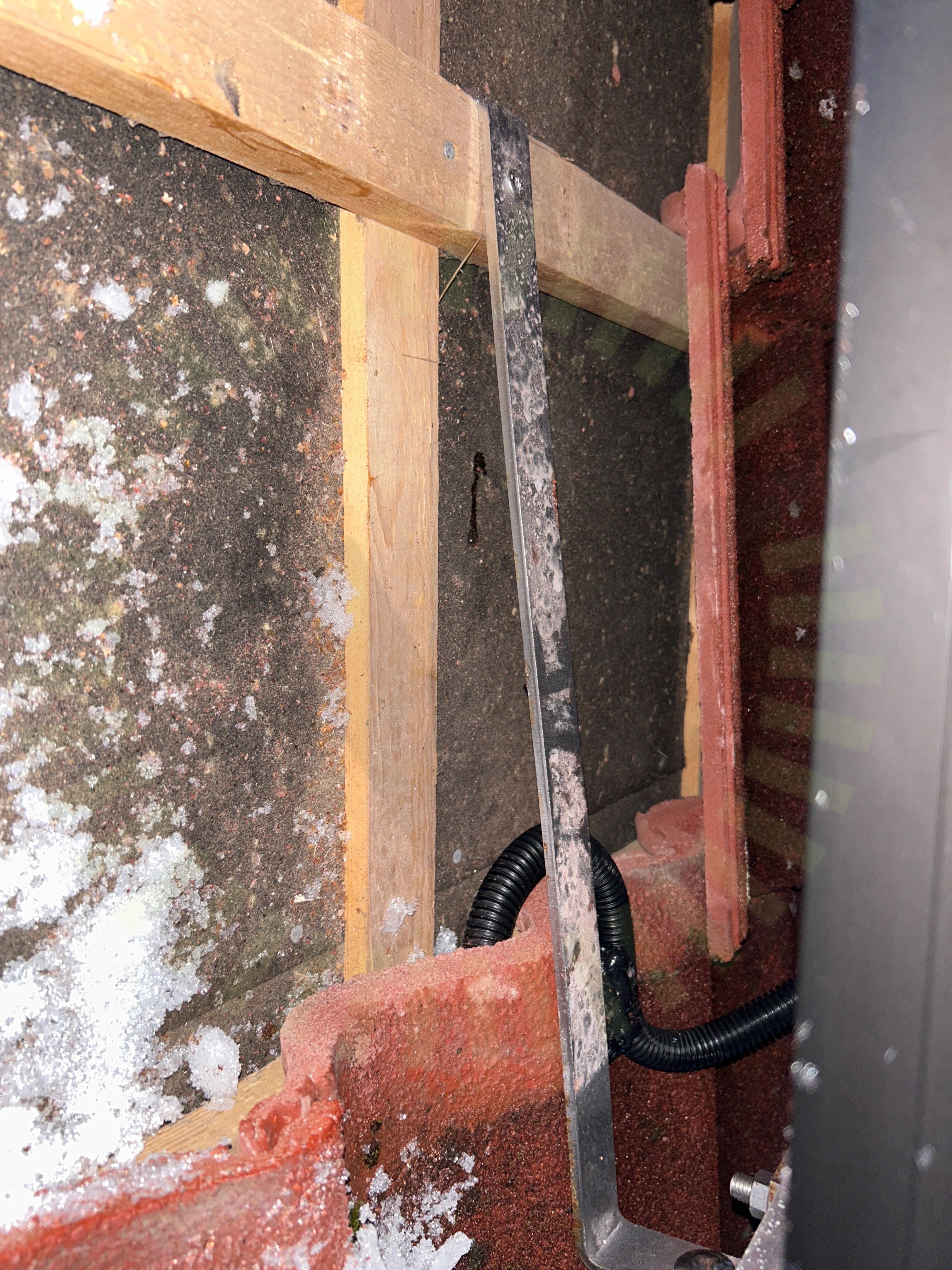

3.6 Underliggande takpanna
Inte godkändInfästningarna är inte installerade som beskrivet i manual. Underlag för installation på aktuell taktyp saknas.
SOLTEC: Installation Manual Pitched roof Ceramic tile Bracket S VER. 01:2022, Sida 6-7
Godkända kontrollpunkter
12/18DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor
Tak 1, SunLink SL5M108 (400-430W)
Anmärkningar
2/18

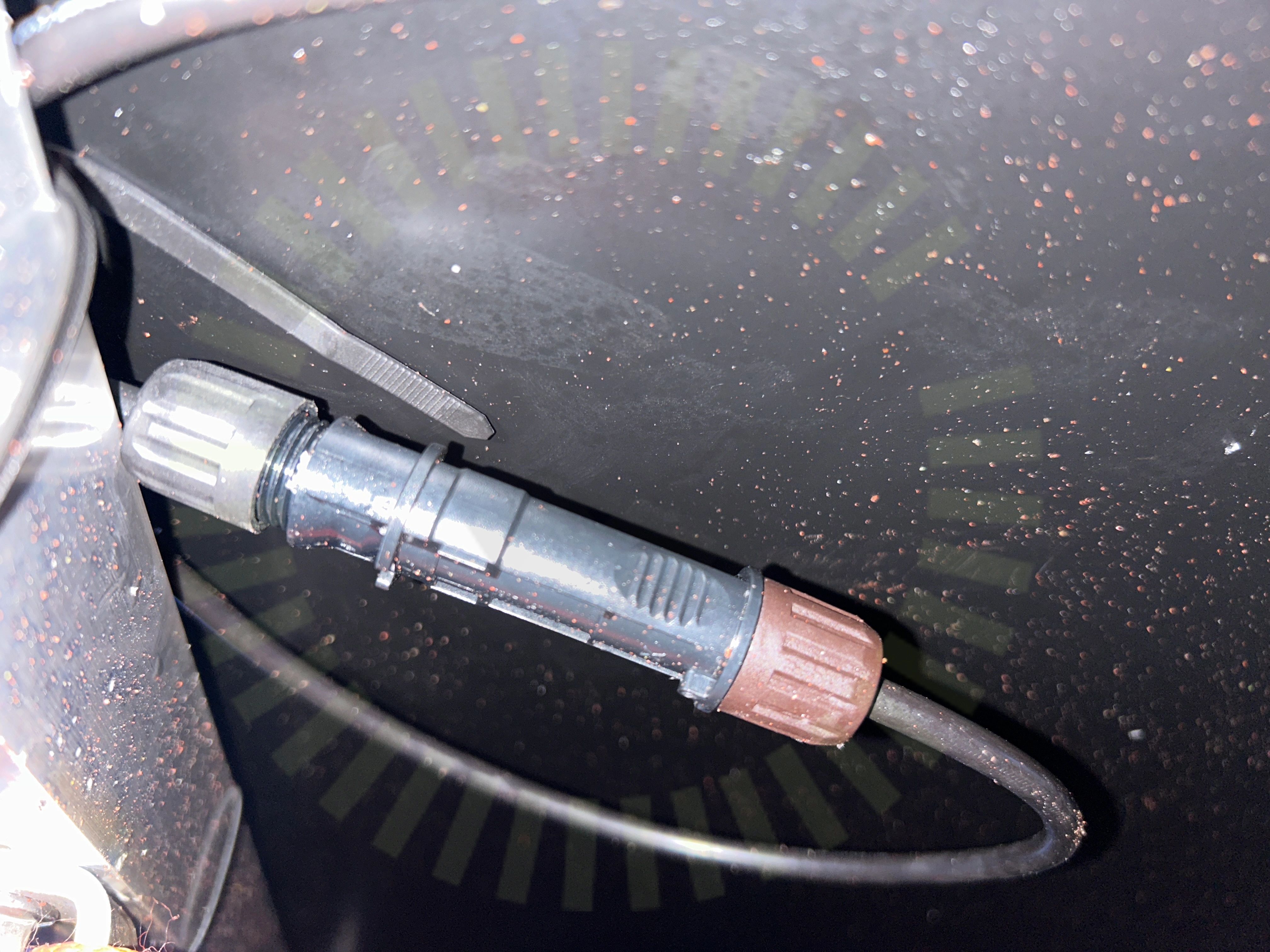

4.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

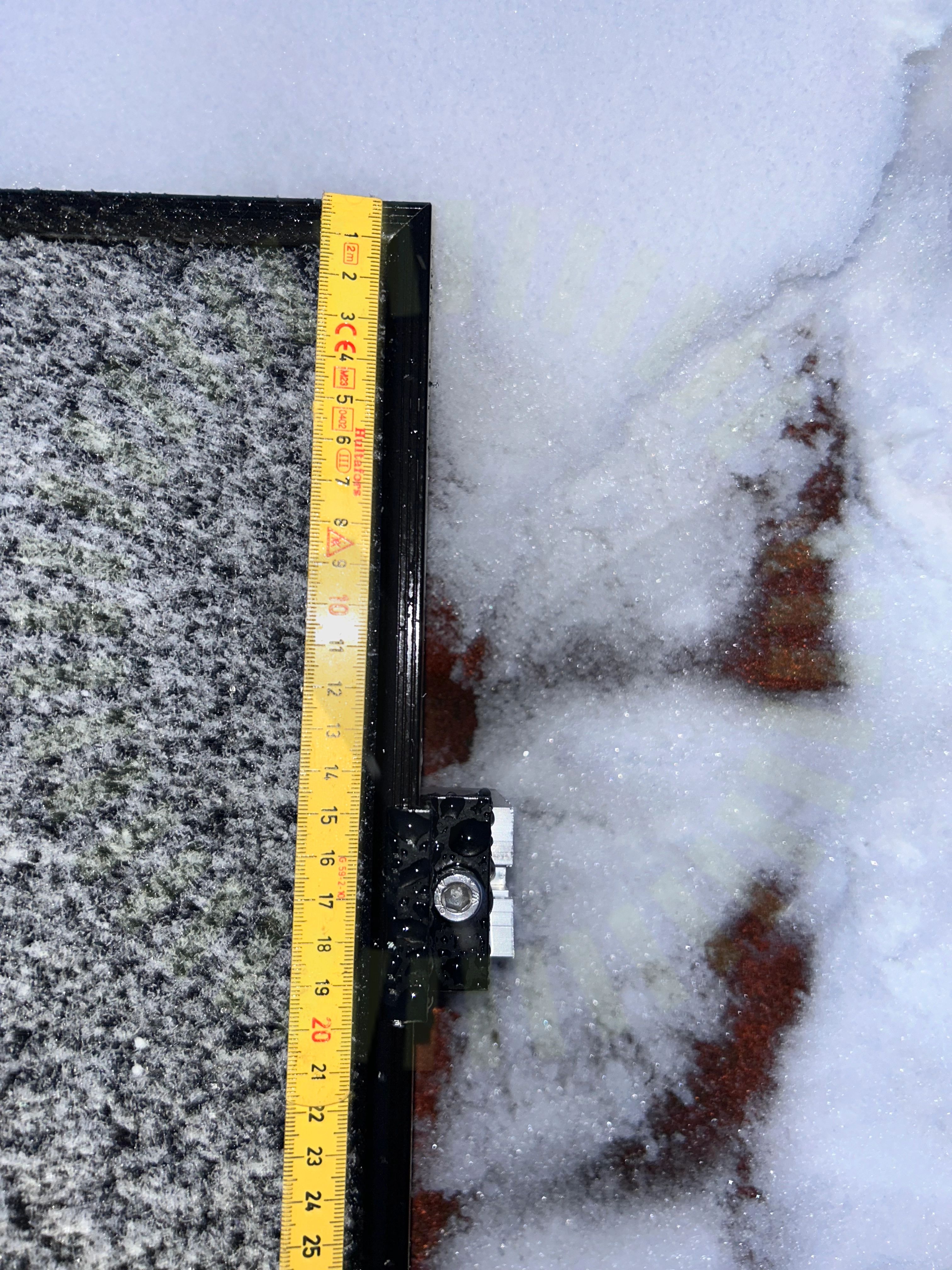

4.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SunLink: Installation Manual 2023.3, Sida 9
Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

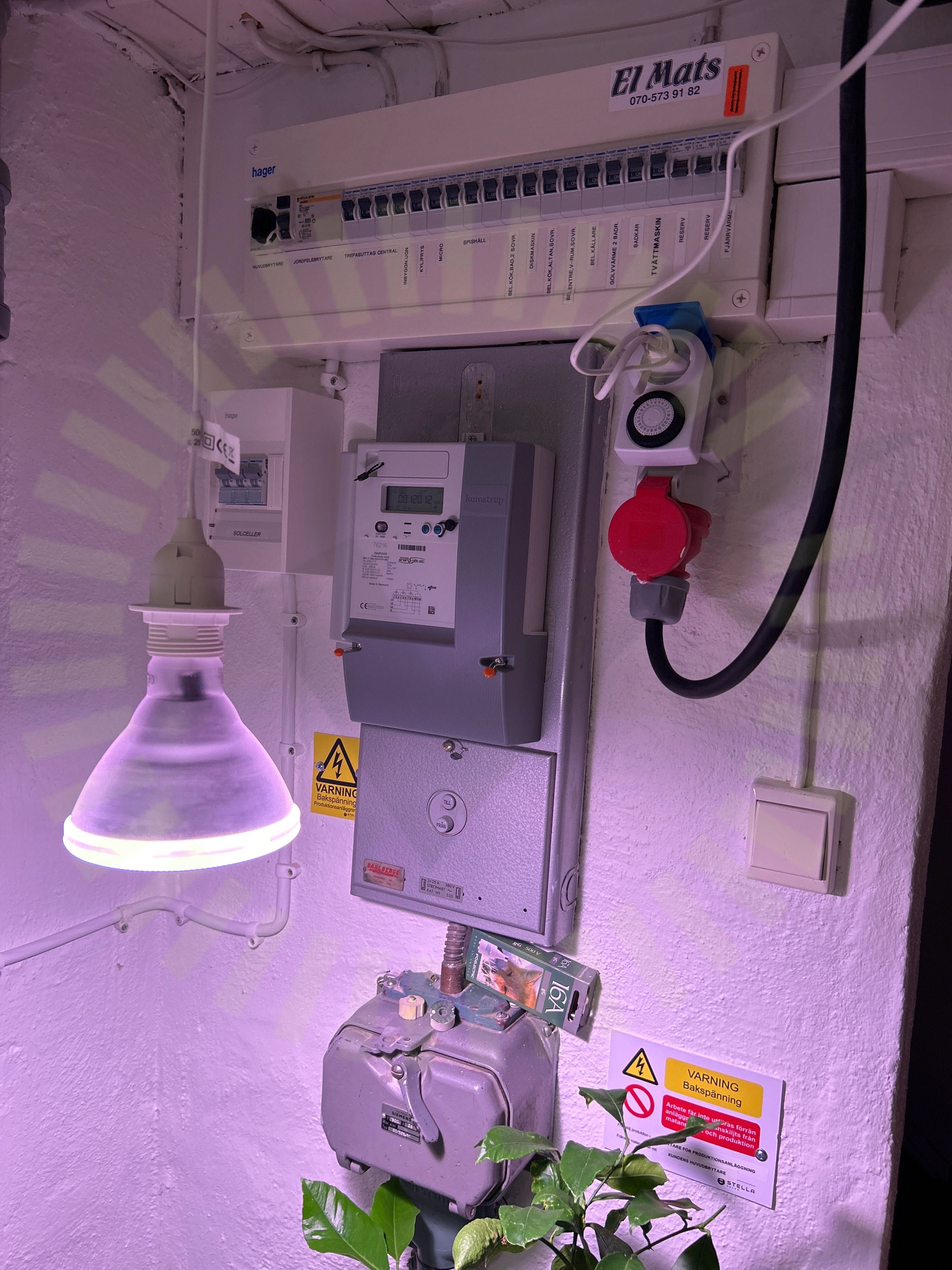

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
