Besiktningsrapport

8.8

Installation genom

Decasol

Datum

4 juli 2023

Ort

Kolmården, Östergötlands län

Panelramar separerade

Kontaktdon

PEN-ledare

+ 6

86% godkända14% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

7/43

1.1 Avtal

Inte godkänd

Den installerade panelmodellen stämmer inte överens med det som står i offerten.

Avtal

1.2 Märkning

Inte godkänd

Märkning saknas vid växelriktarens säkring.

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på säkerhetsbrytaren för växelriktare.

SEK 457, Sida 42

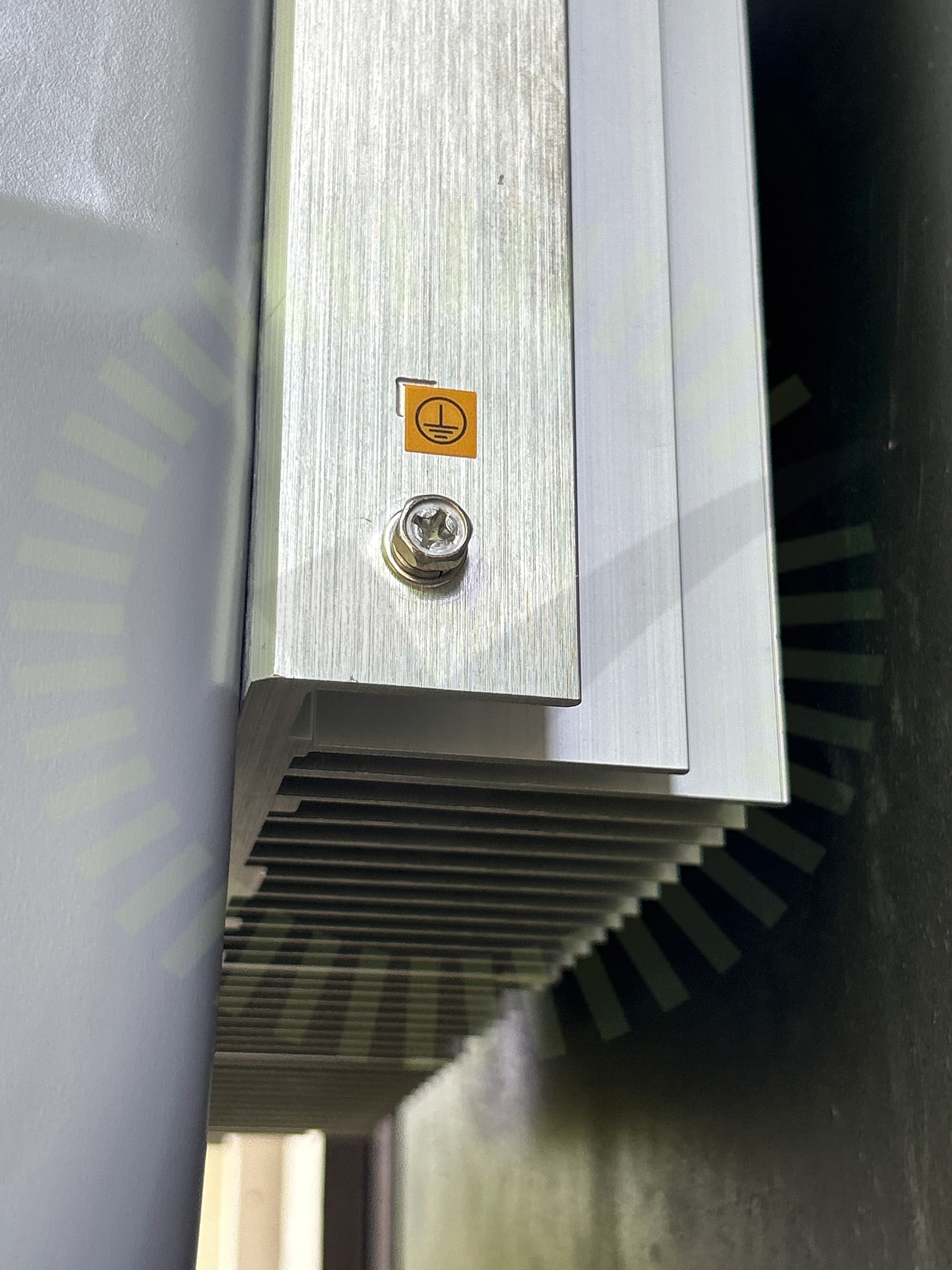

1.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

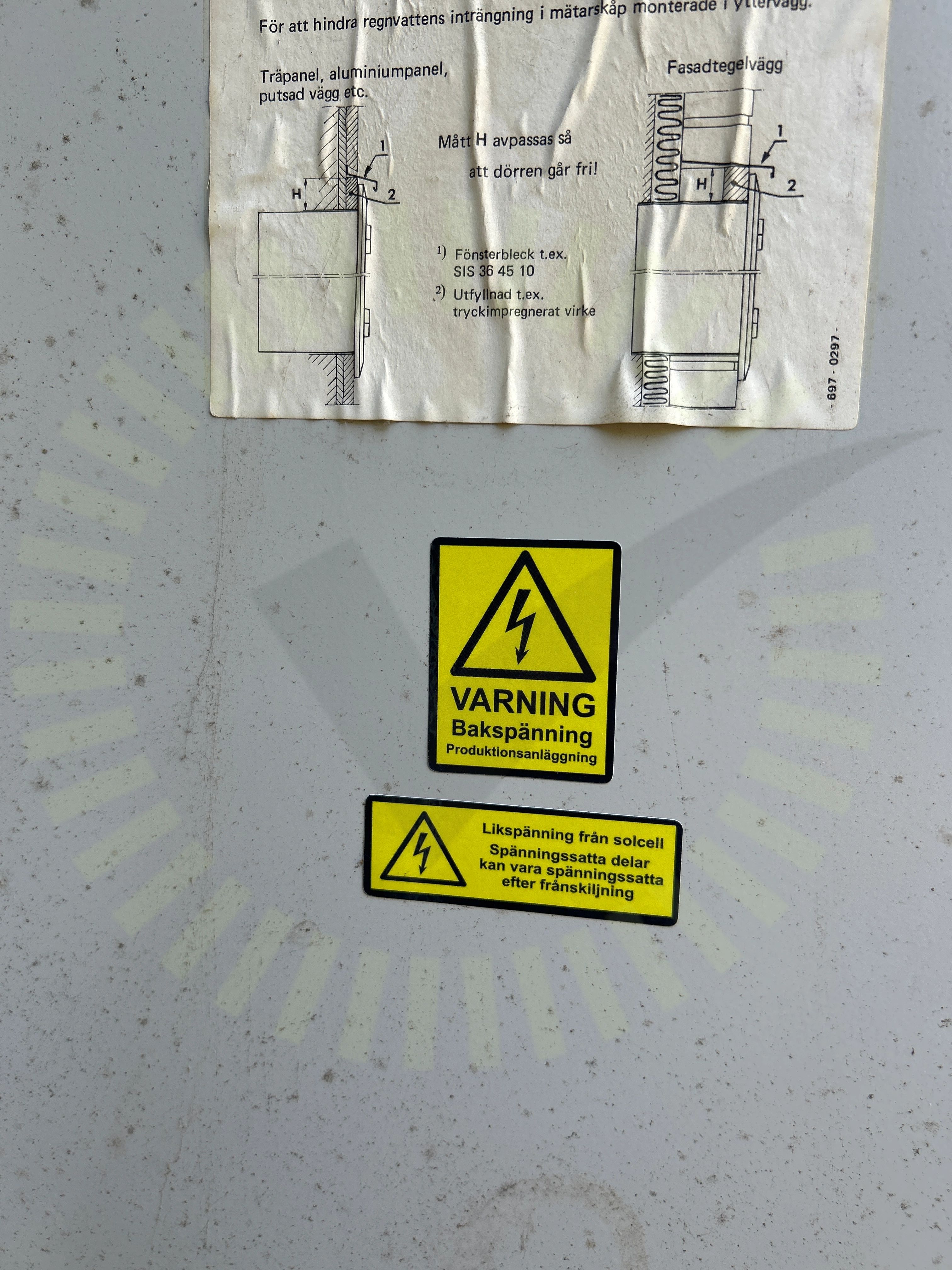

1.6 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Varnar för likspänning där det inte finns någon likspänning.

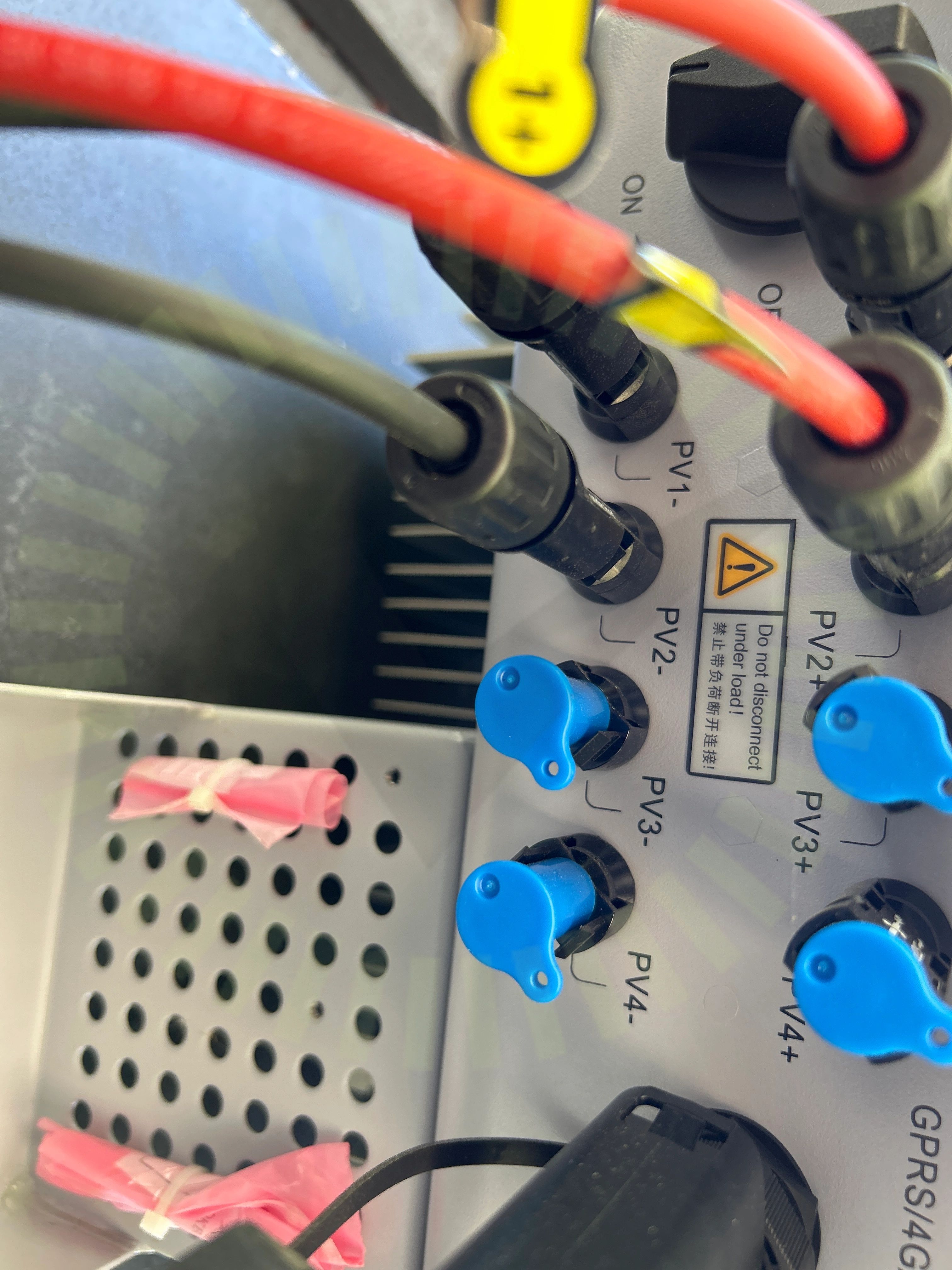

1.7 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

36/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringSäkringsdimensionLedare FastspändaLikspänningskomponenterSkadat kablageSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Risen: RSM40-8

Anmärkningar

3/17

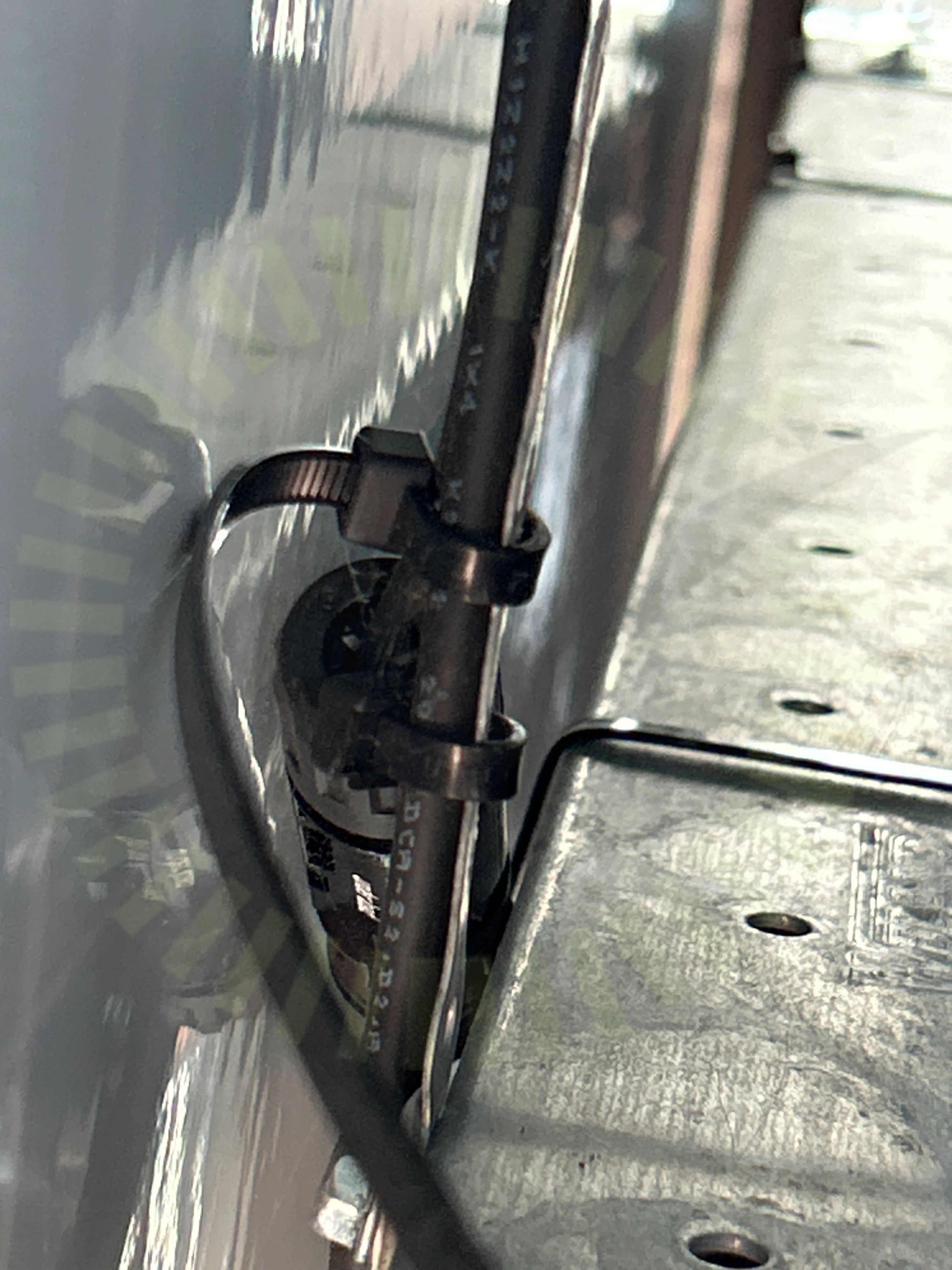

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

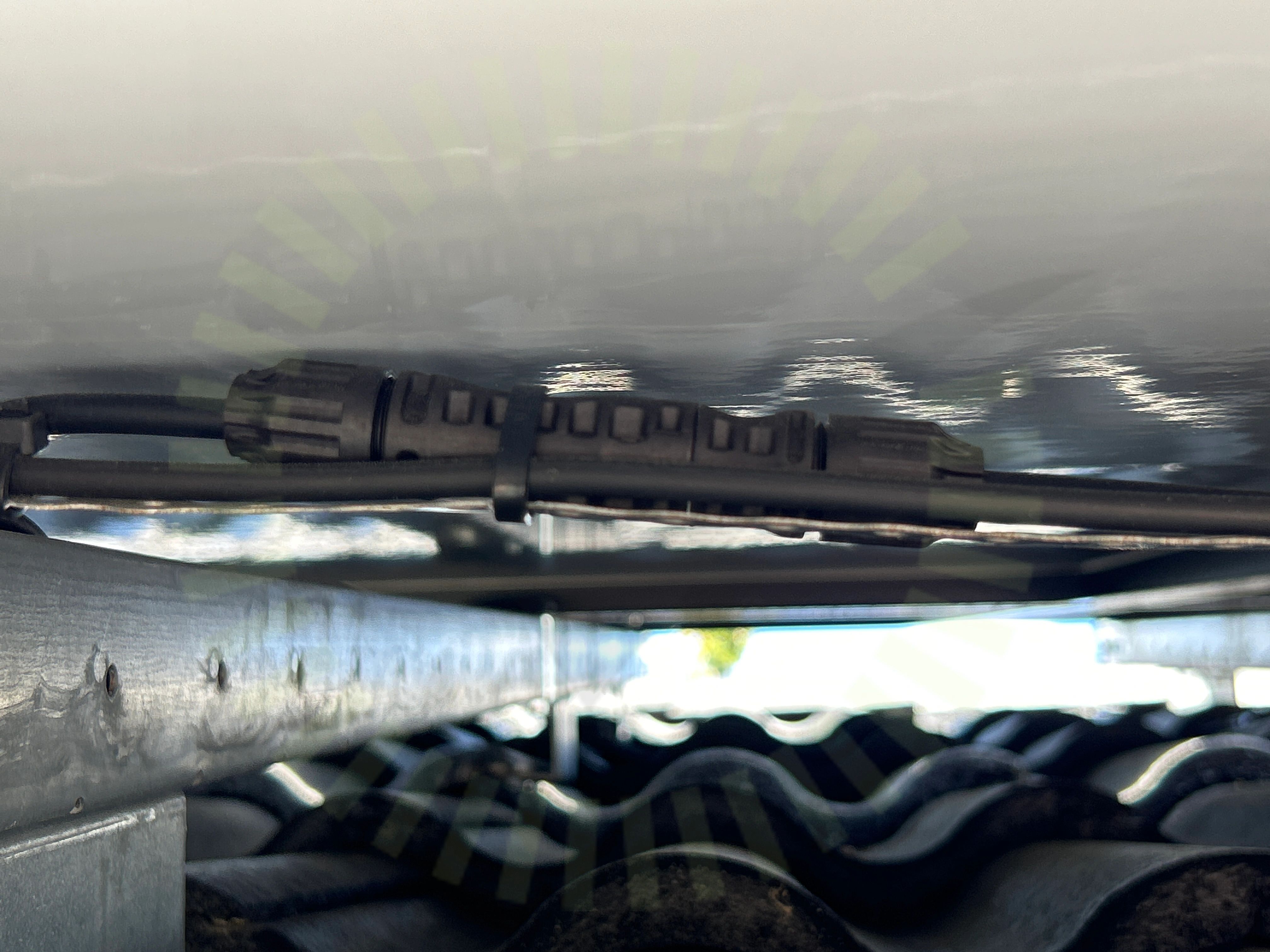

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

2.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PV module installation and maintenance manual A1 2023 sida 19.

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakterPanelkablagets böjradie

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/7

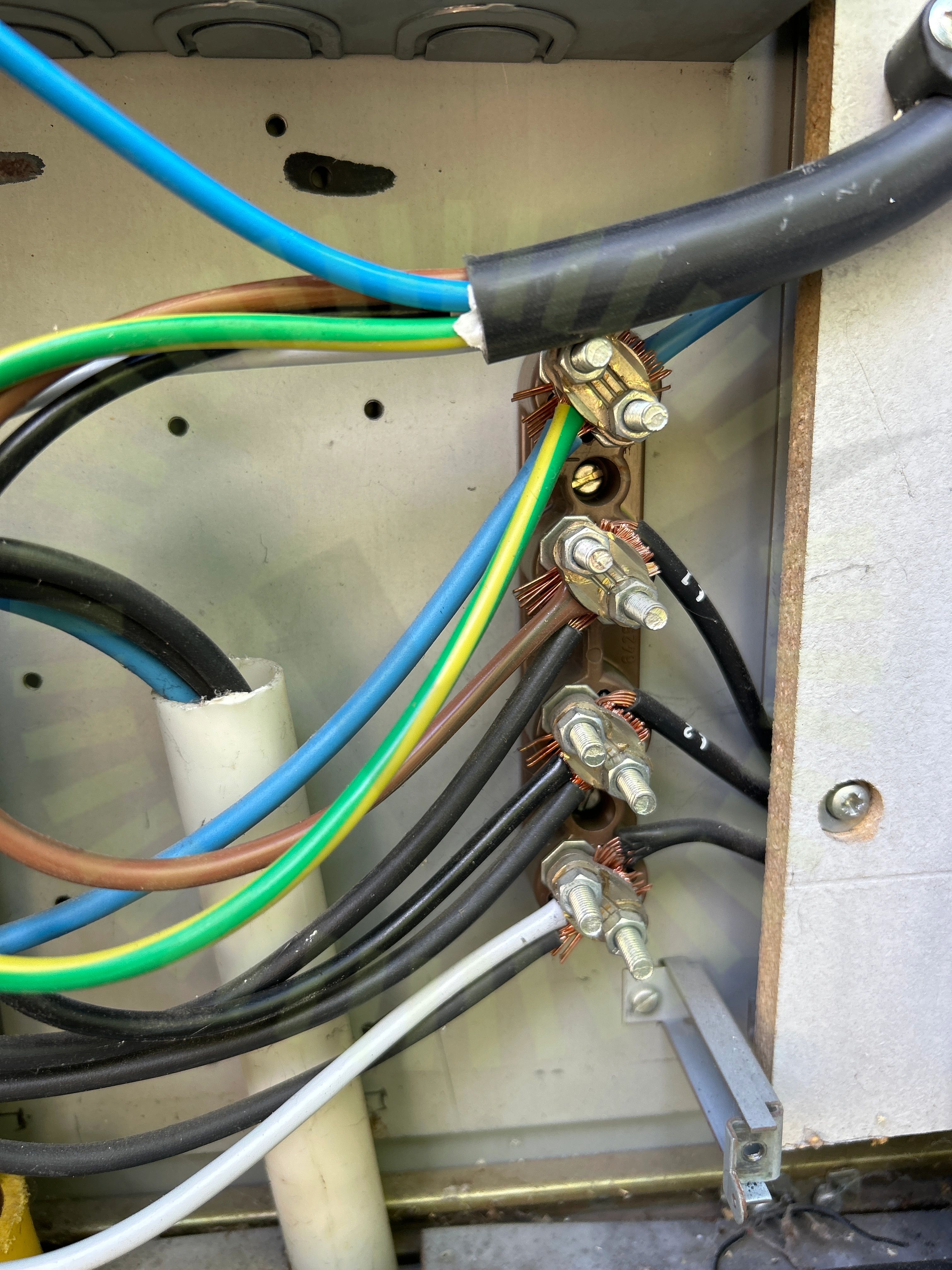

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

BrytareBöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

3/23

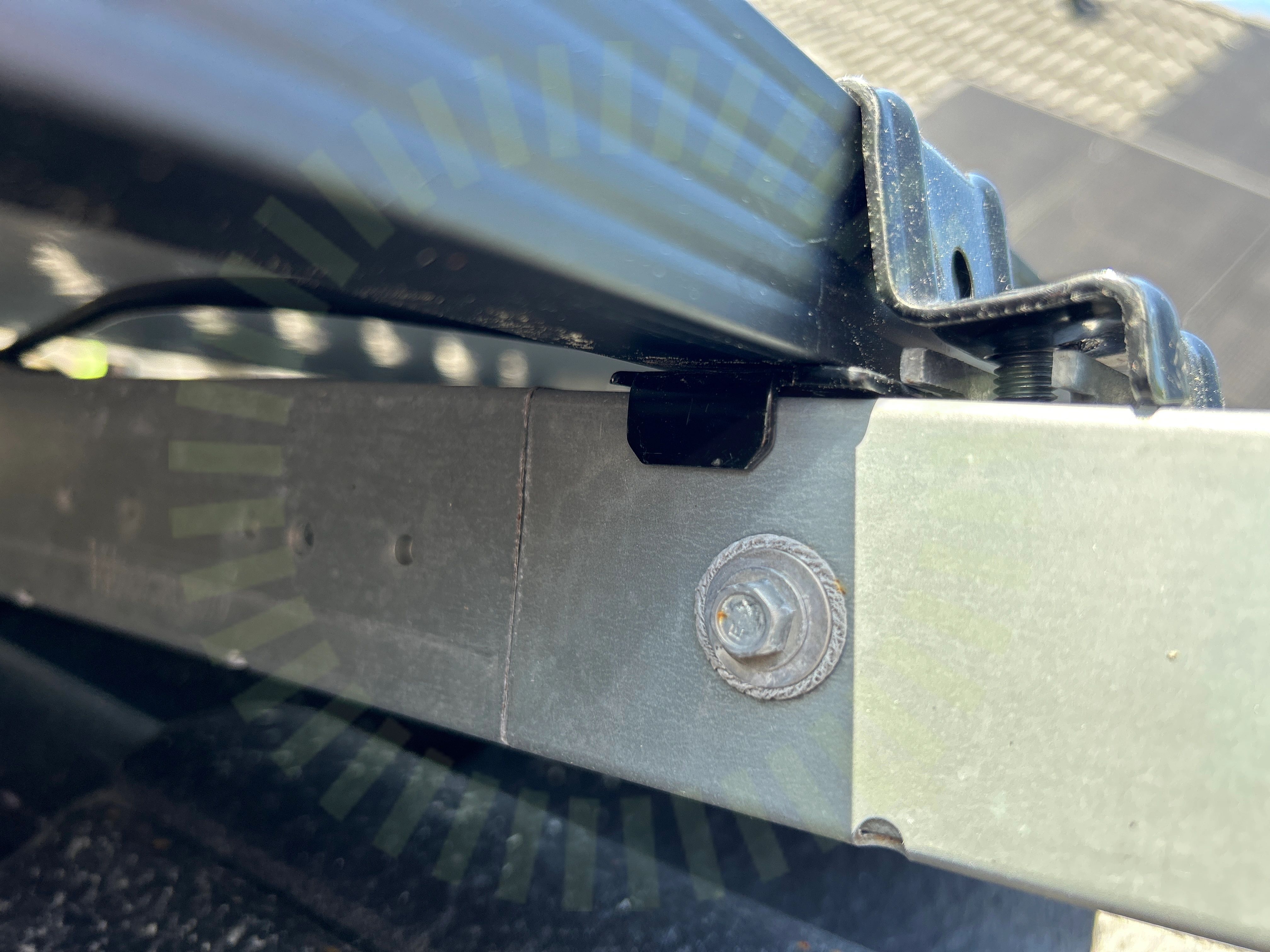

5.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

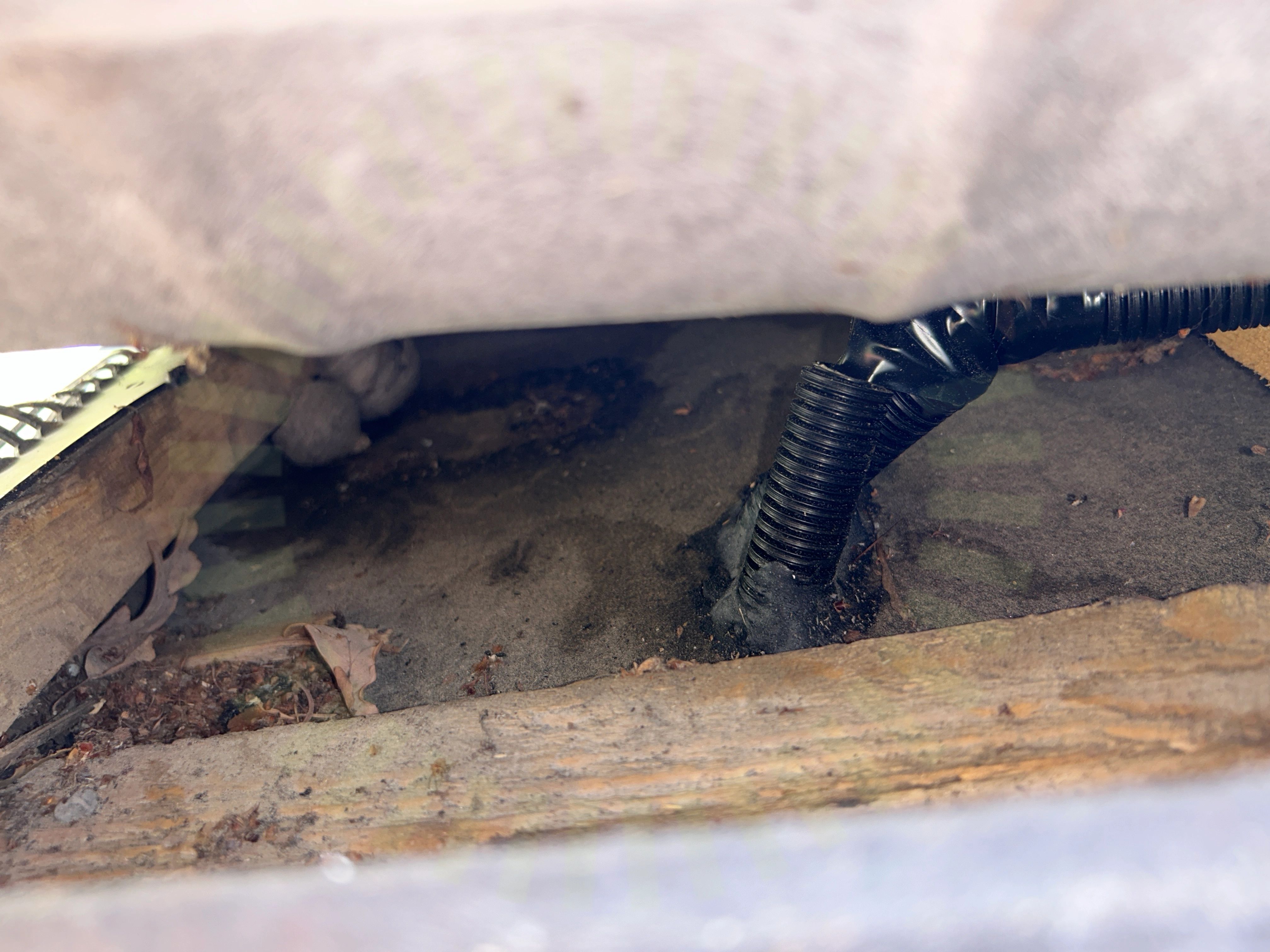

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

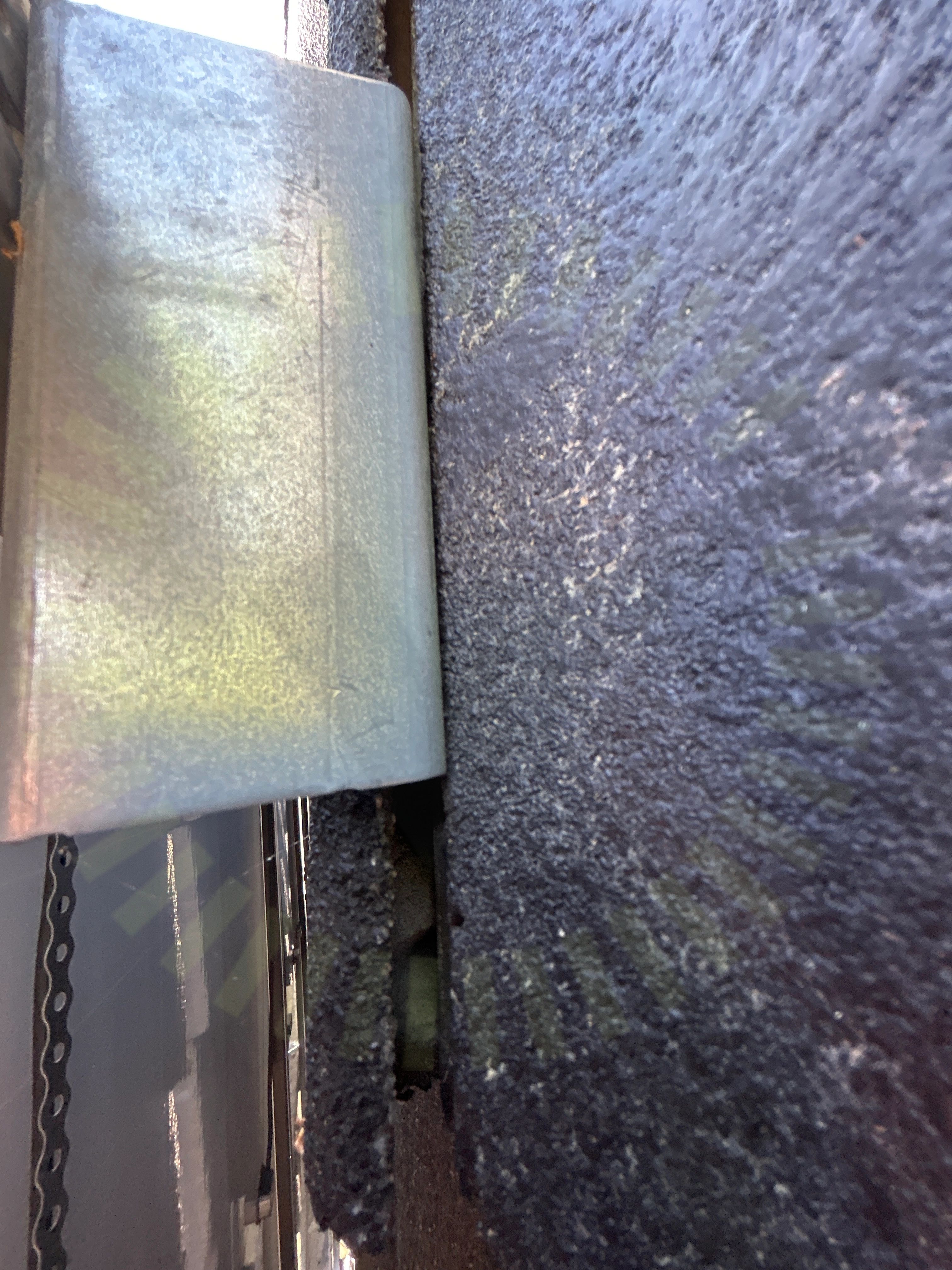

5.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
