Besiktningsrapport

8.6

Installation genom

Sesol

Datum

24 april 2024

Ort

hörvik, Blekinge län

Fastsäkring av produkt

Sammansättning av komponenter

PEN-ledare

+ 3

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount: Plåttak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörCHINT: Sungrow DTSU666

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

3/15

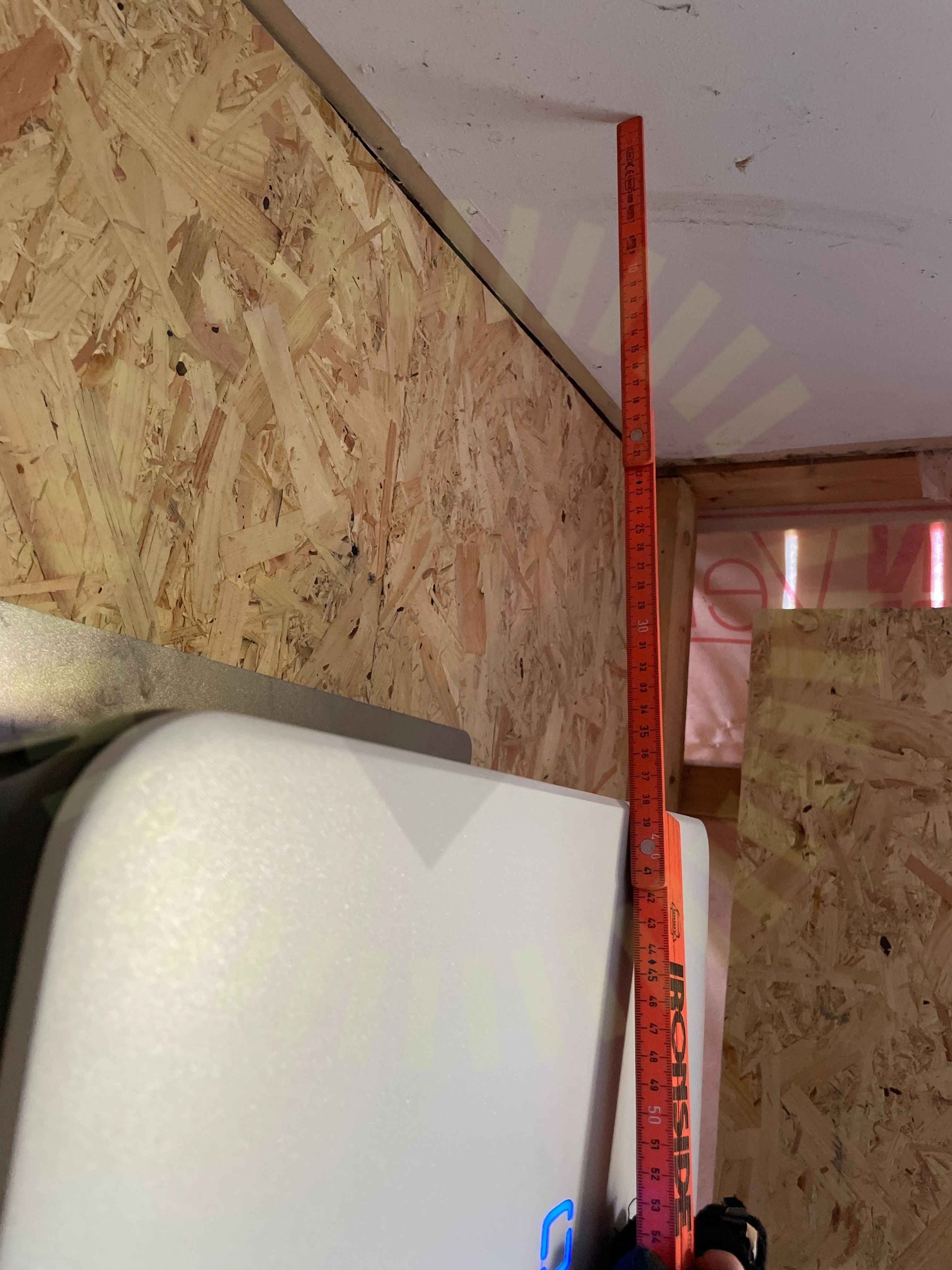

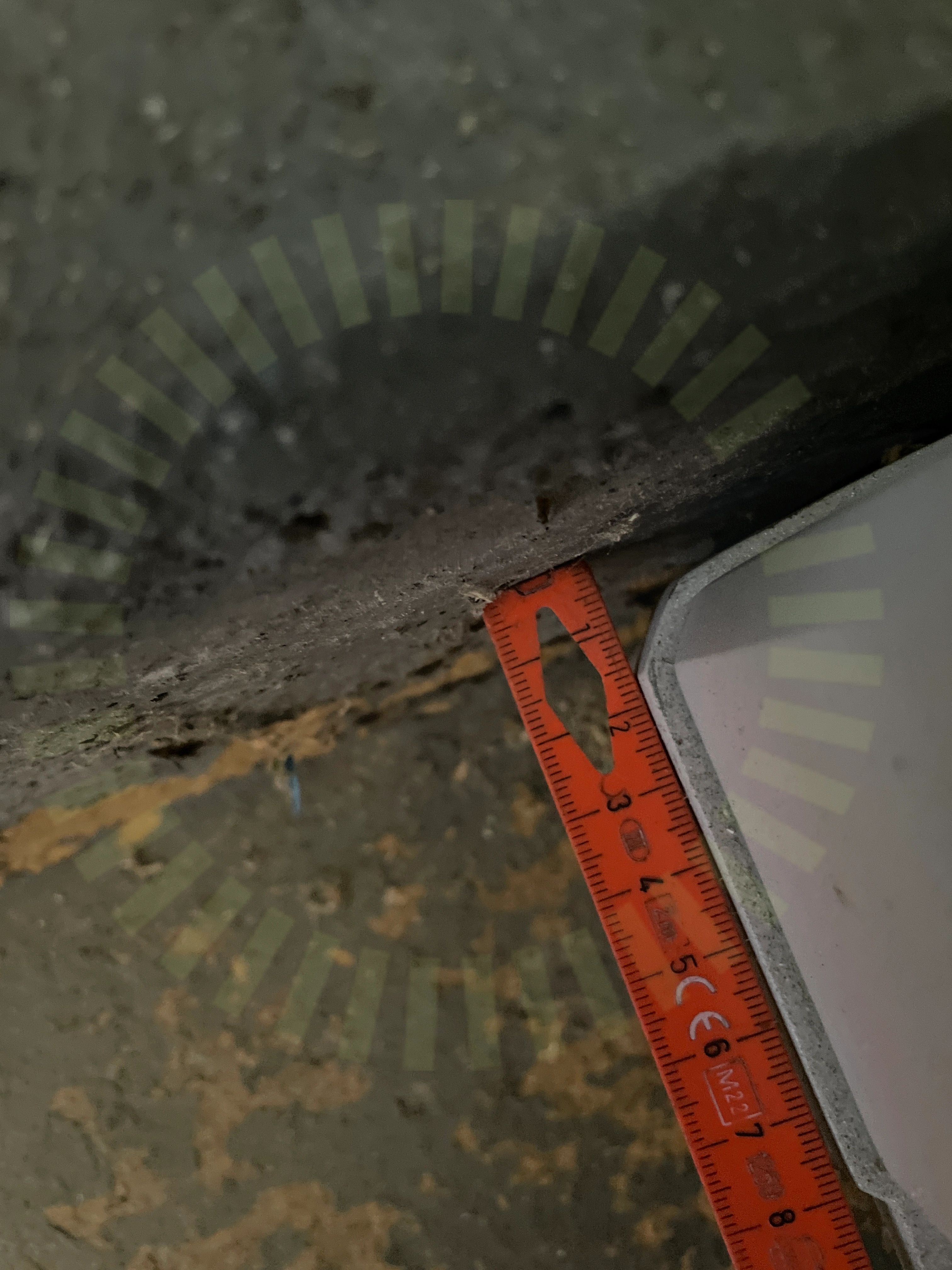

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

2.2 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

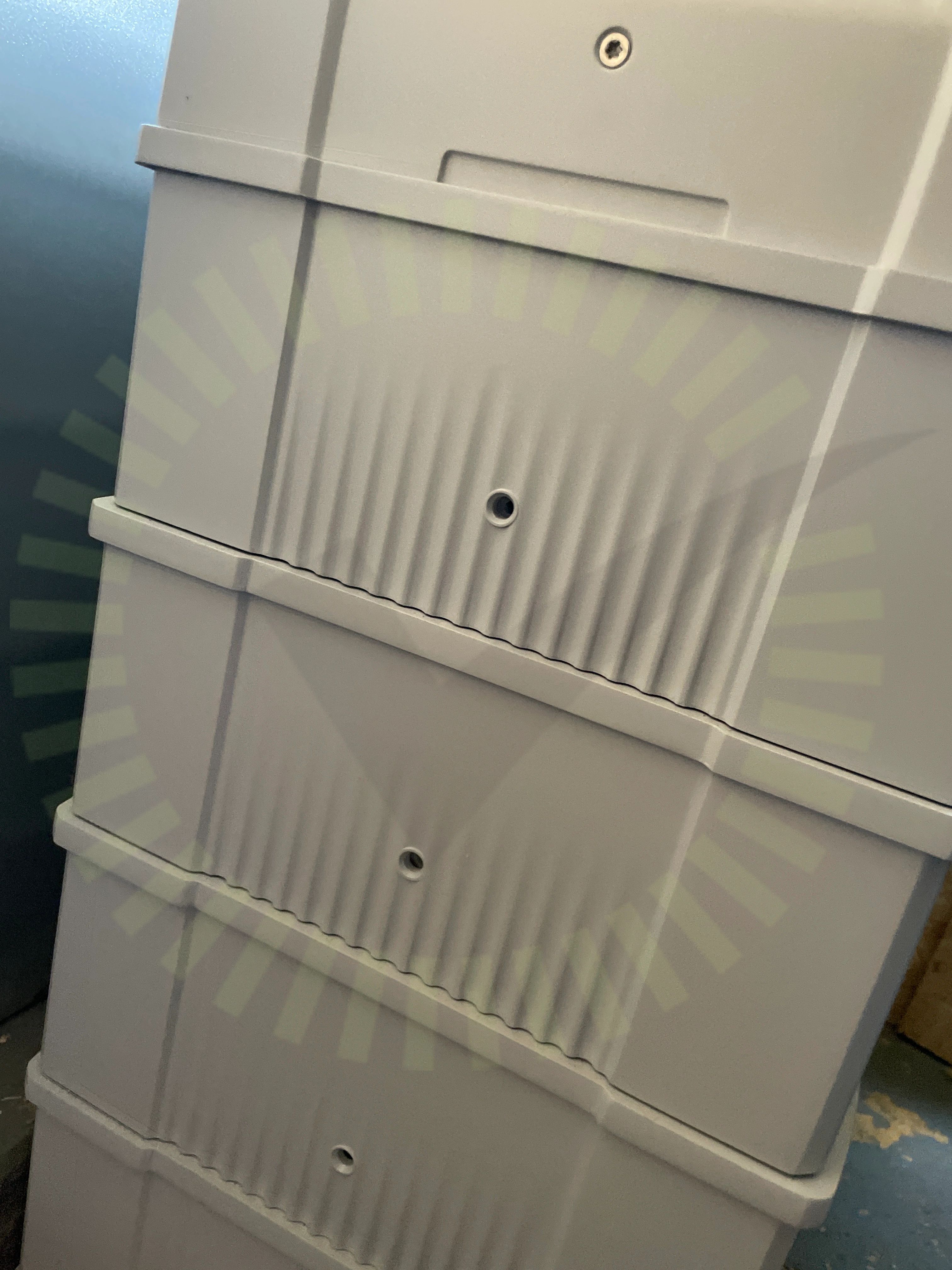

2.3 Sammansättning av komponenter

Inte godkänd

Batteripaket är inte fastsäkrade.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

12/15

Batteri PEBatterimodulDC anslutningLock och sidoskyddRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

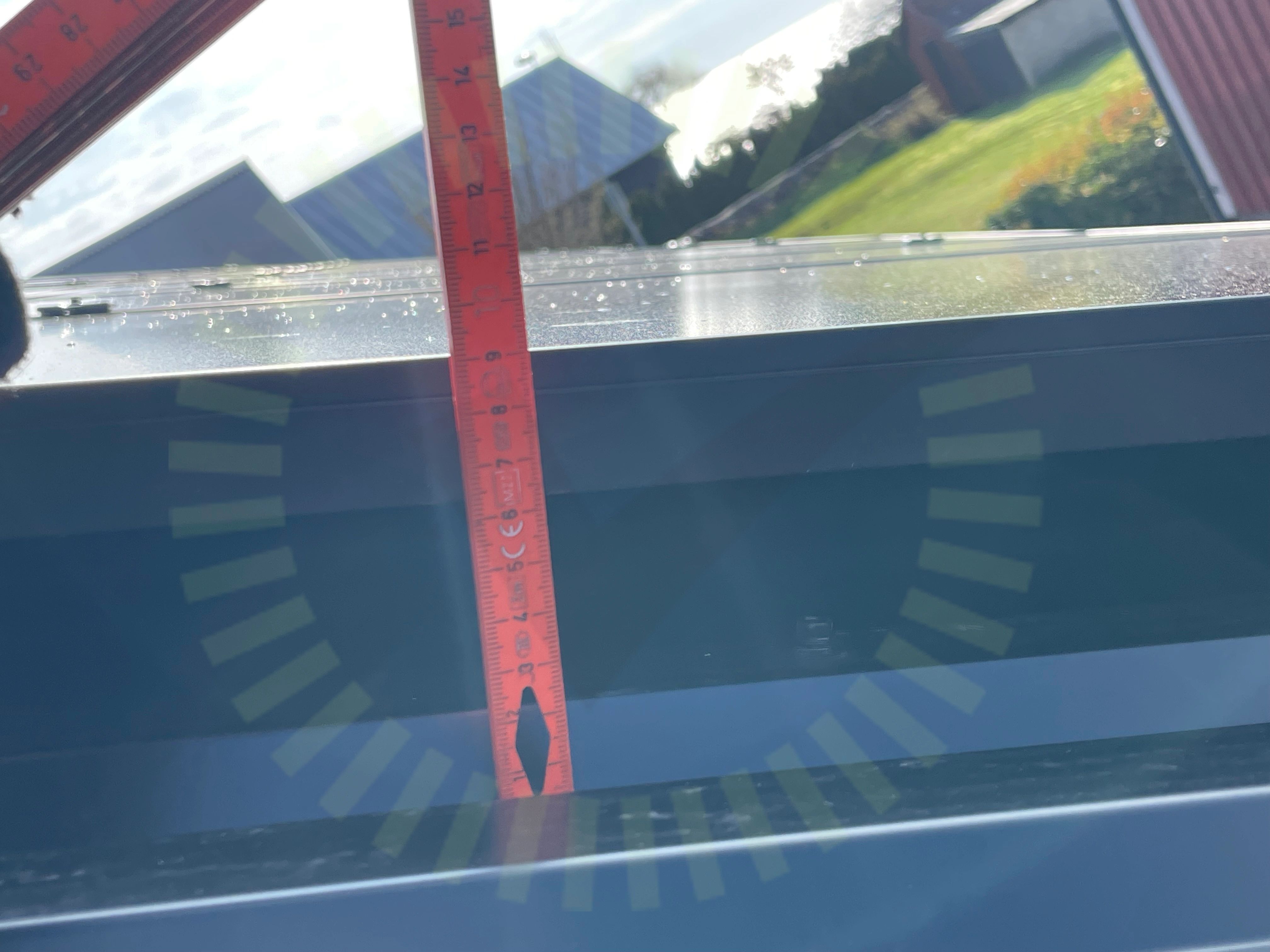

5.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

16/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

3/19

6.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

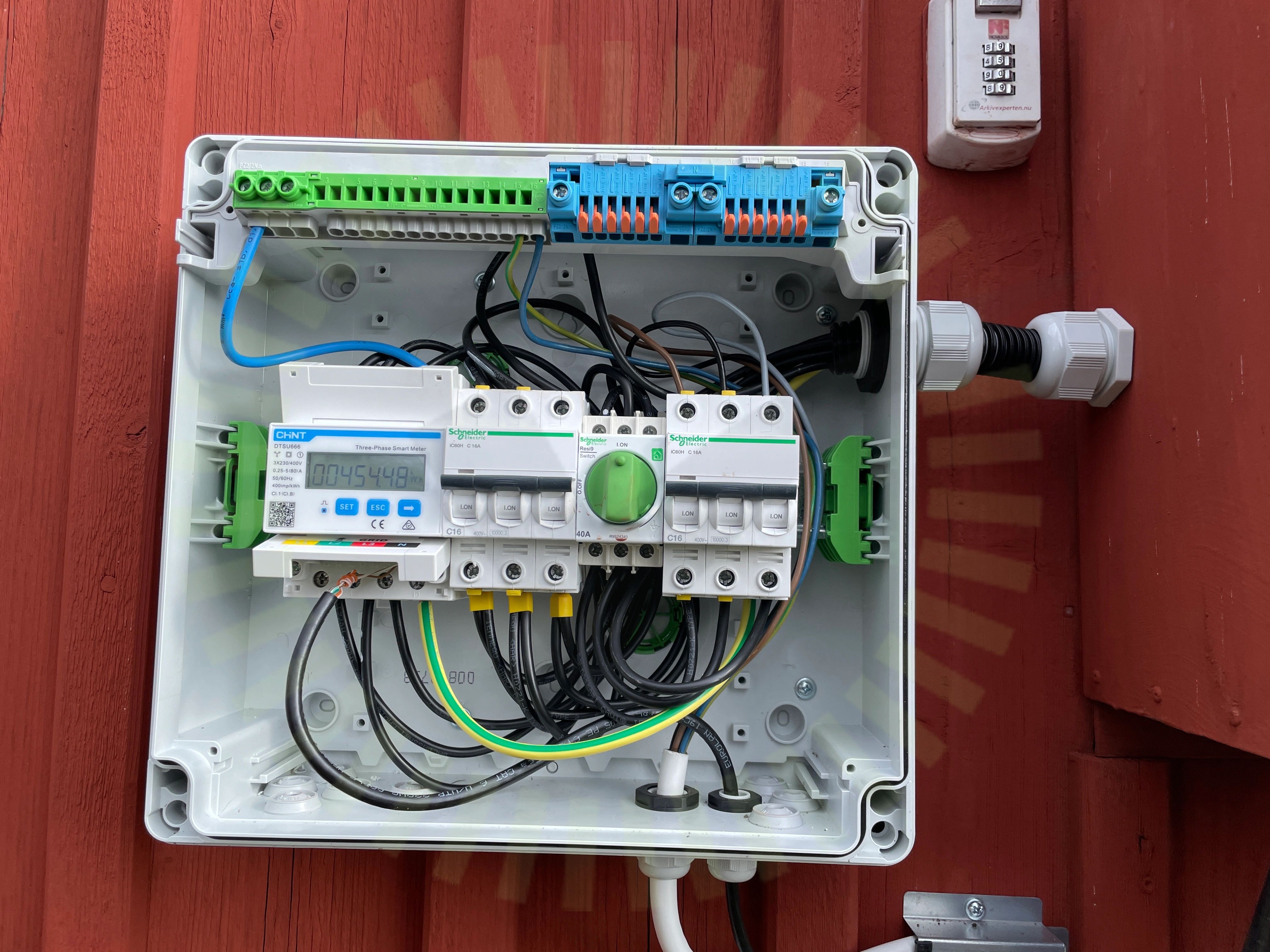

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

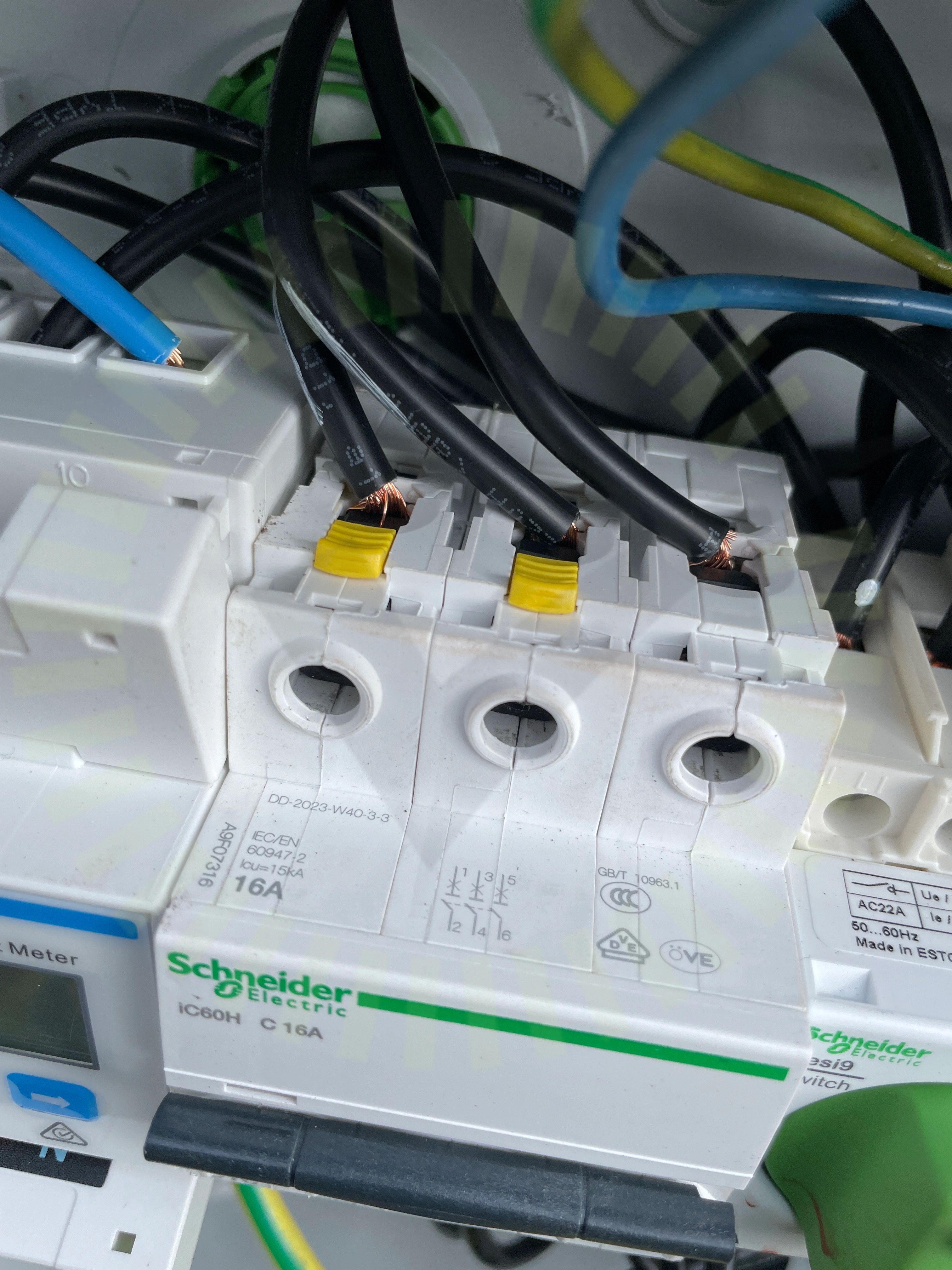

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

9.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

Godkända kontrollpunkter

33/36

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
