1.1 Avtal
Inte godkändKund saknar inlogg till växelriktarens portal som utlovat så de kan ej följa produktion. WI-FI antenn är monterad och täckning finns men tillgång till tjänsten har ej delats.
Avtal
Besiktningsrapport
8.5
Installation genom
E.ON
Datum
16 mars 2023
Ort
Vederslöv, Kronobergs län
83% godkända17% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Råspont
VäxelriktareSolarEdge: SE3K-10K
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändSaknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Underlättar felsökning/underhåll/inspektion.
ELSÄK-FS 2022:1 (3 kap. § 6)
Tak 1, JA Solar: JAM54S30 (390-415) MR
Anmärkningar
5/17

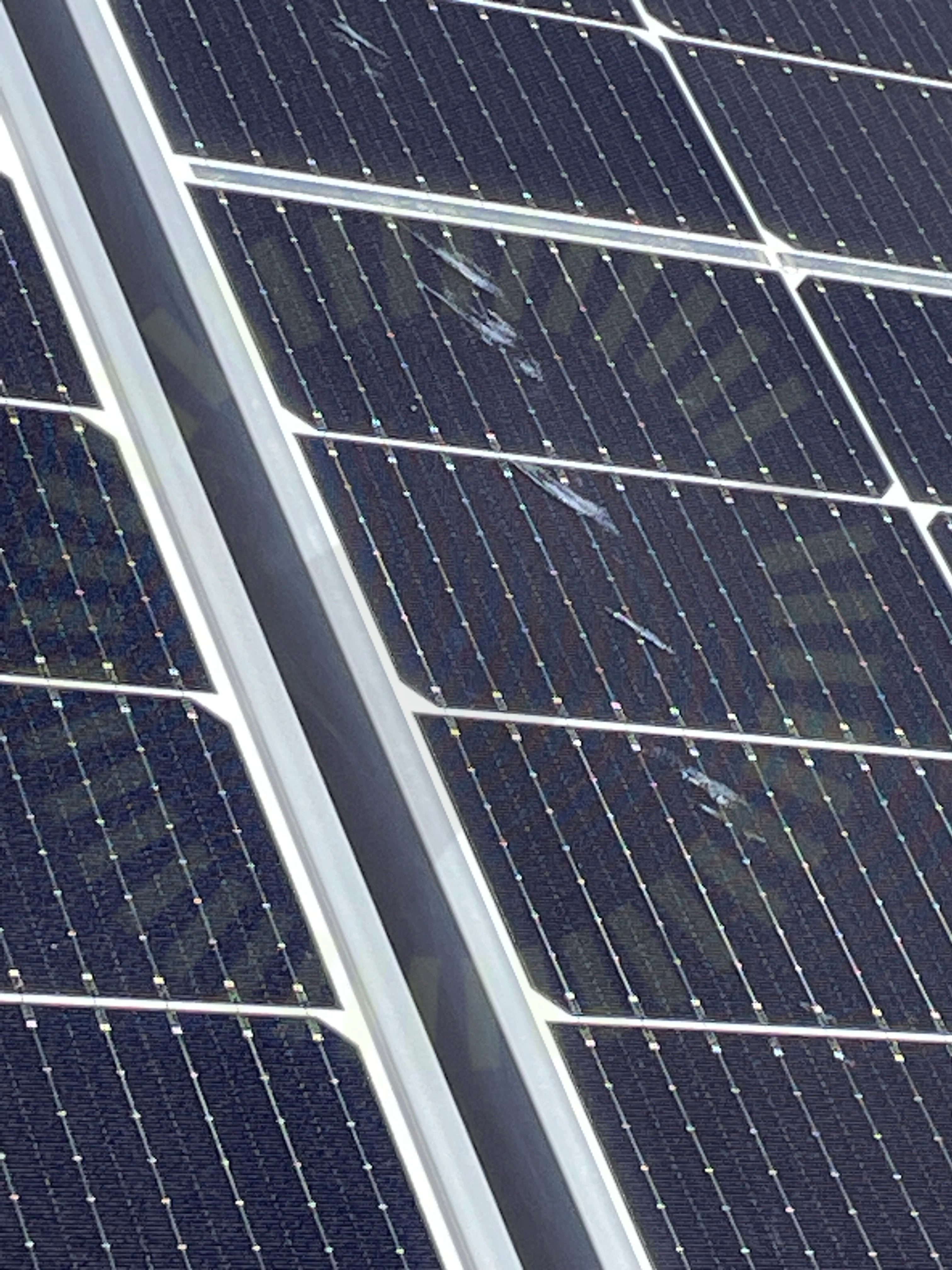

2.1 Skador
RekommendationMärken noterade på panelens glas. Osäkert om det är skav/skada och huruvida det påverkar garanti eller produktion.

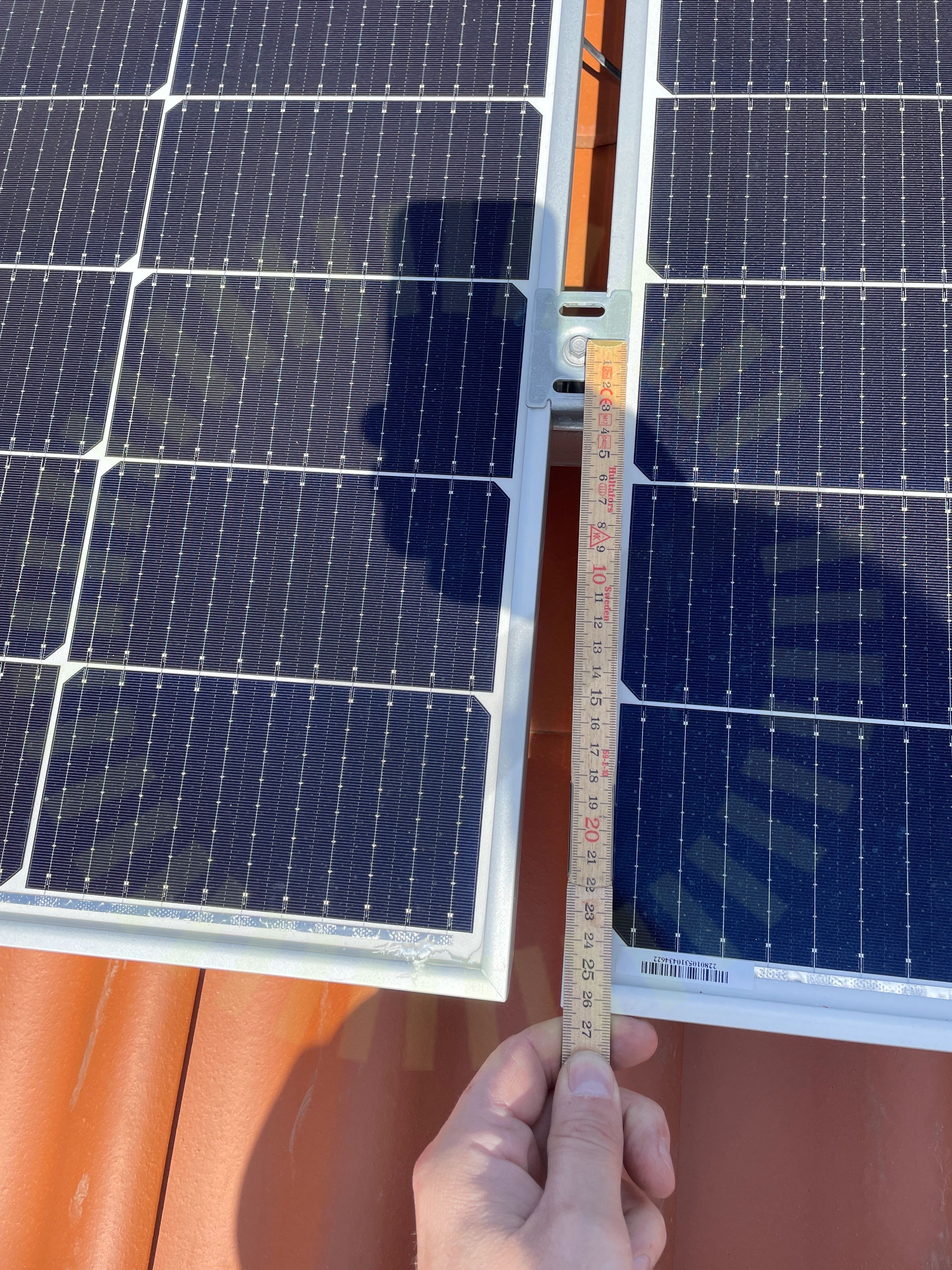

2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. (380,5-480,5 mm)
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

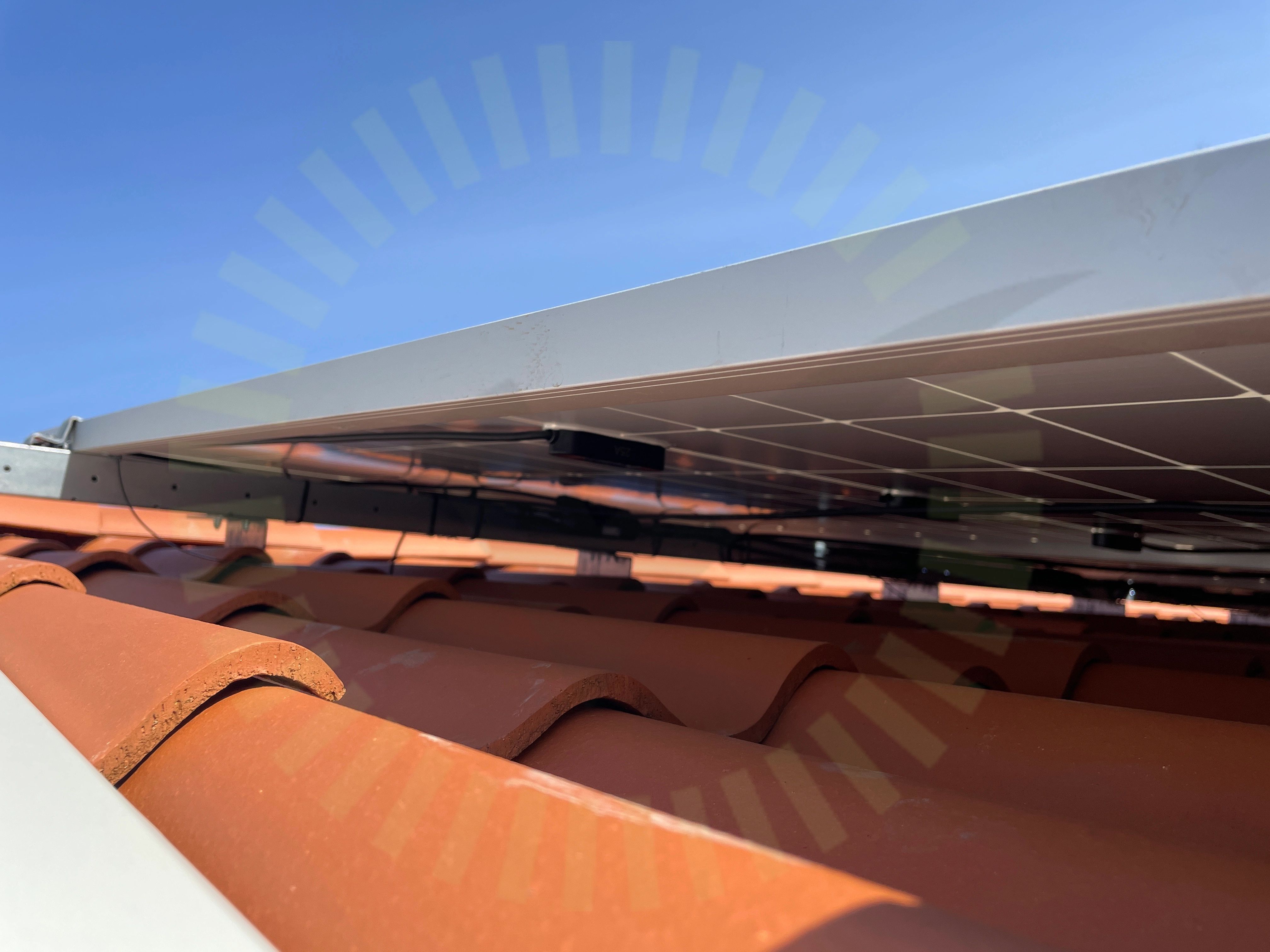

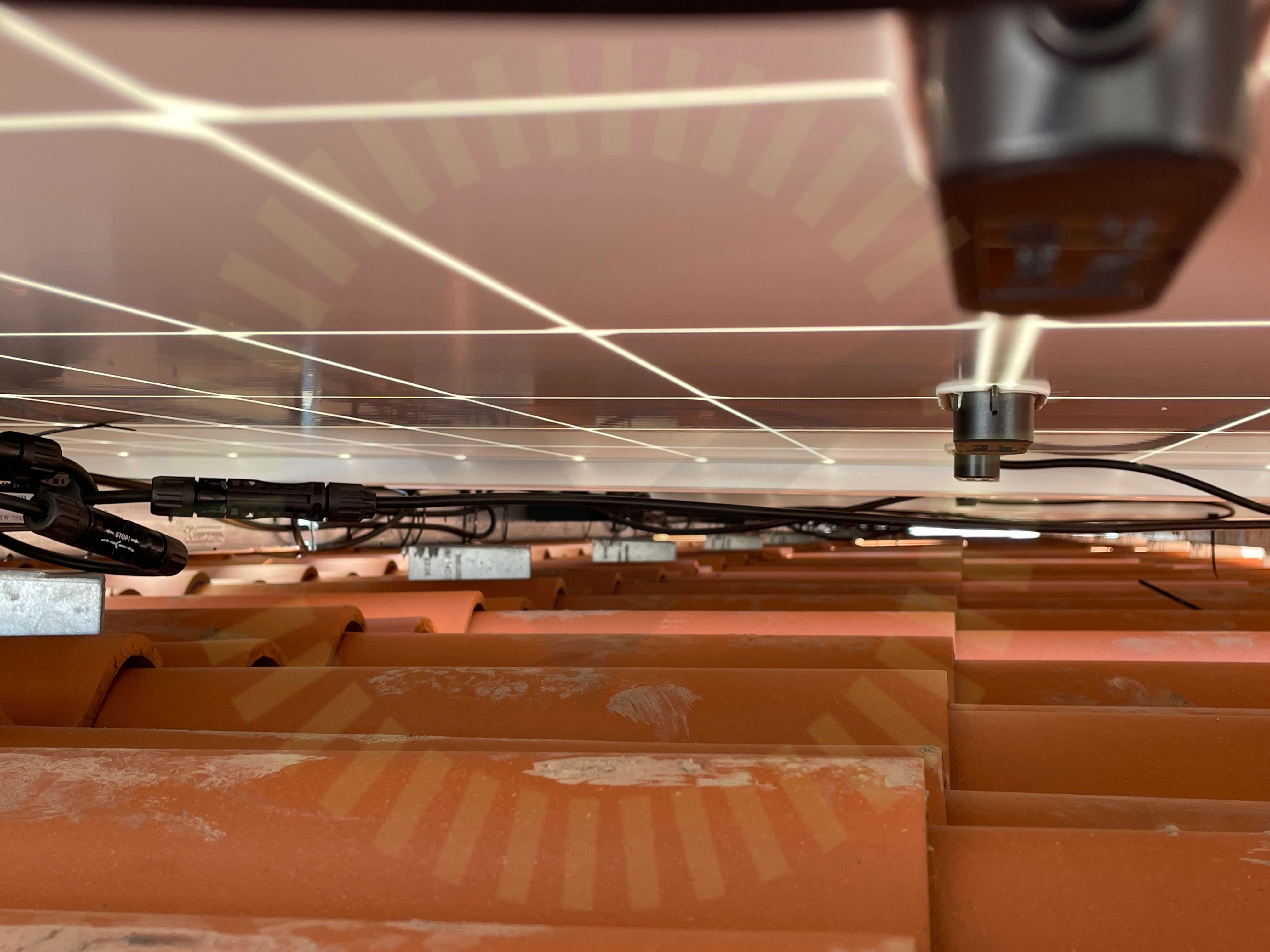

2.3 Kopplingslåda
Inte godkändDrag i kabel till kopplingslåda

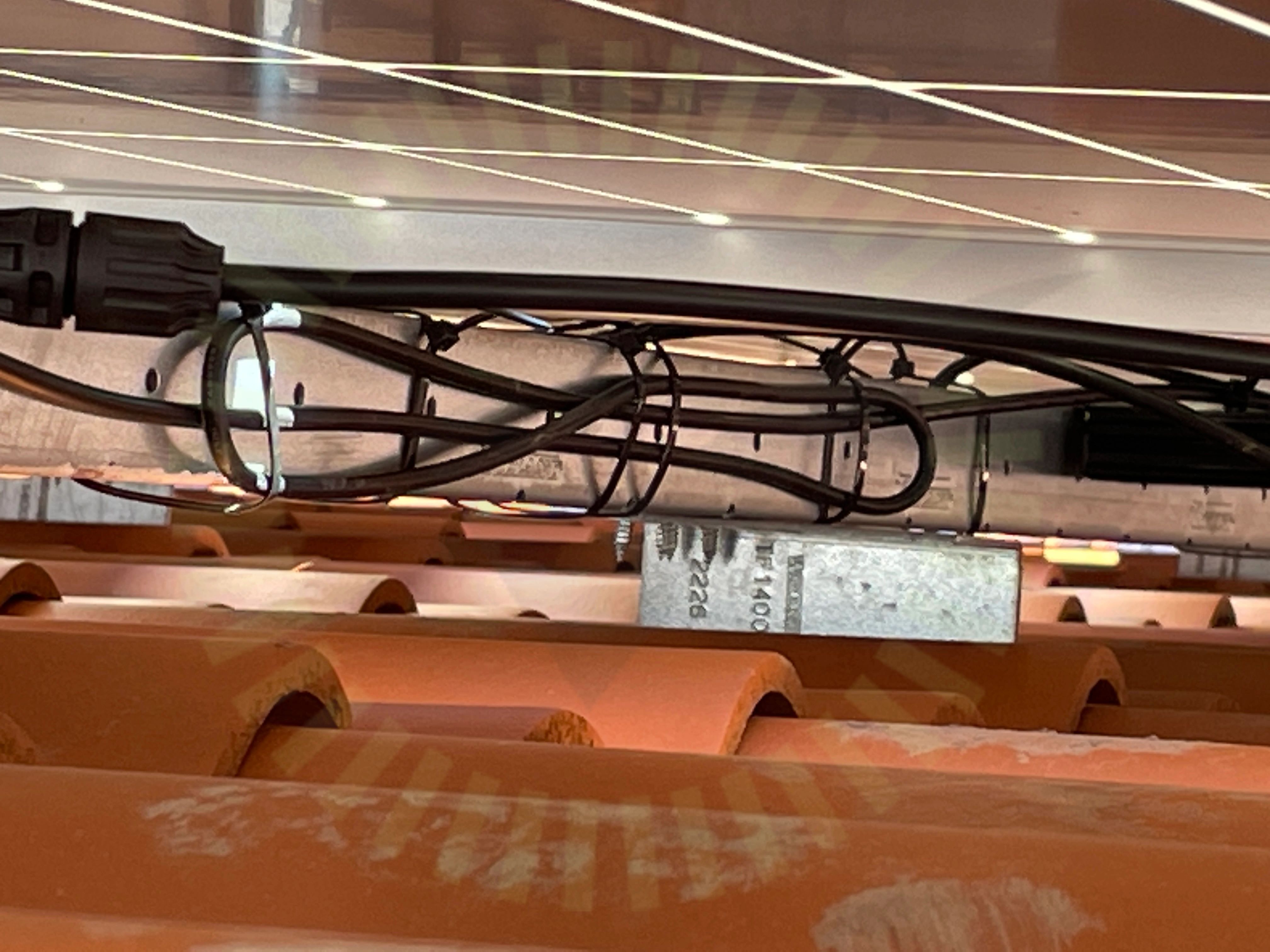

2.4 Panelkablagets böjradie
Inte godkändKablar har för skarp böjradie.
2.5 Stress på kontakter
Inte godkändKontakter ej dragavlastade på båda sidor
Godkända kontrollpunkter
12/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
Tak 1, Weland Stål: Råspont
Anmärkningar
2/224.1 Snö- och Vindlastberäkning
Inte godkändSaknas
Tillverkarens montageanvisningar
4.2 Takkrokarnas CC
Inte godkändCc 51-102 förekommer. Underlag för kontroll saknas
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/22Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/22TakgenomföringUnderbyggnad
Varselmärkning
Anmärkningar
2/45.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid Undercentral som växelriktare är kopplad till samt vid anslutningspunkt (lossnat)
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

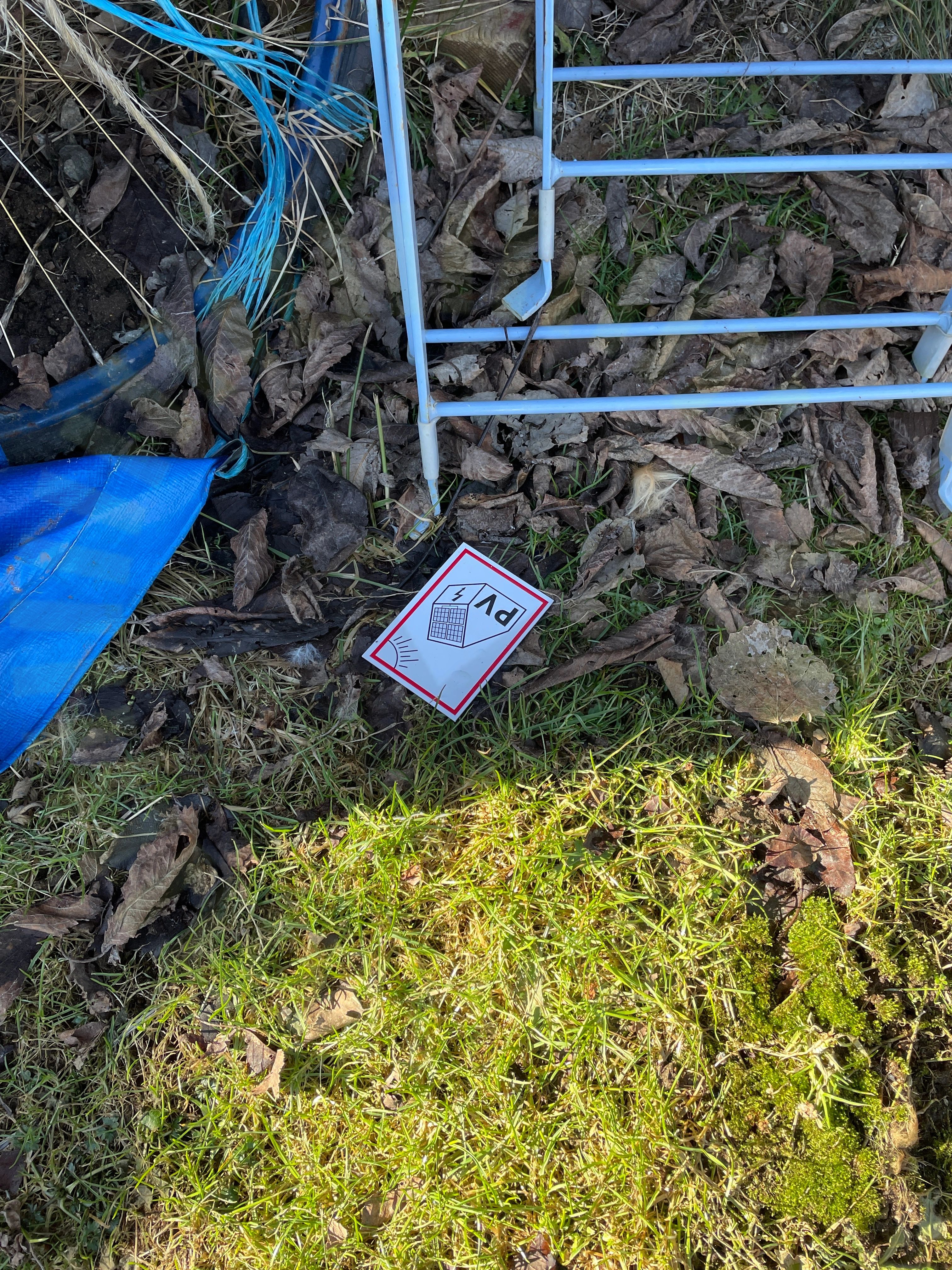

5.2 Tillförlitligt fäst
Inte godkändMärkningen ej tillförlitligt uppfäst. Ligger på marken under fasadmätarskåp.
Godkända kontrollpunkter
2/4Varning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/24

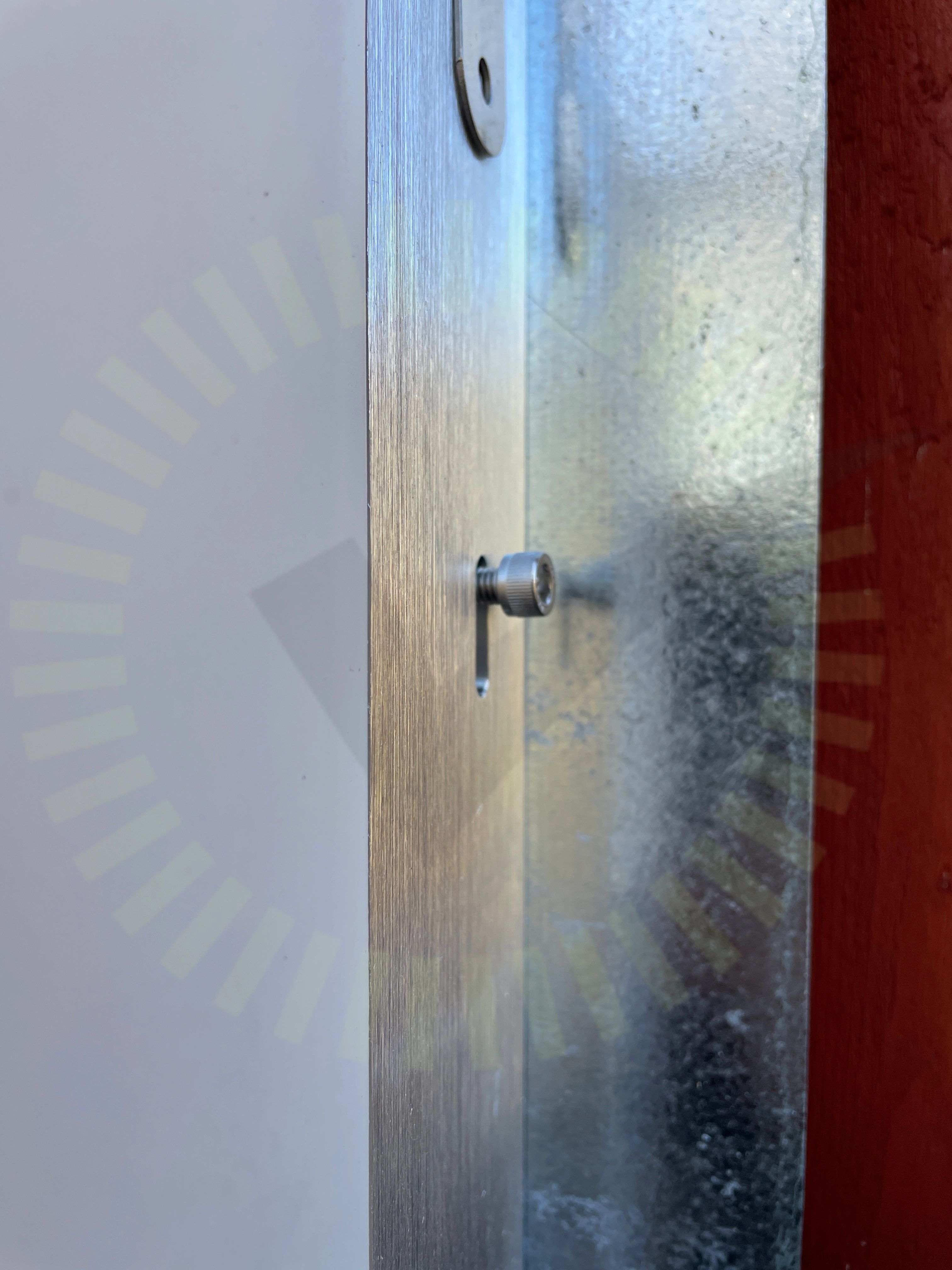

6.1 Fastsäkring av växelriktare
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Skruv halvt indragen på en sidan och saknas på andra
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29
6.2 Överspänningsskydd
Inte godkändPE ska inte förväxlas med FB.
Godkända kontrollpunkter
22/24AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningHuvudsäkringLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
