Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Vega Solar

Datum

25 april 2024

Ort

Torslanda, Västra Götalands län
Takstolsinfästning
DC Kontakter
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerTommaTech: 108TNFB10
MontagesystemK2: SingleRail: Single Hook 3S
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSunGrow: SH5-10RT
VäxelriktareSunGrow: SG5-12RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Vega Solar

Installerad av Vega Solar som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

15/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

7/25

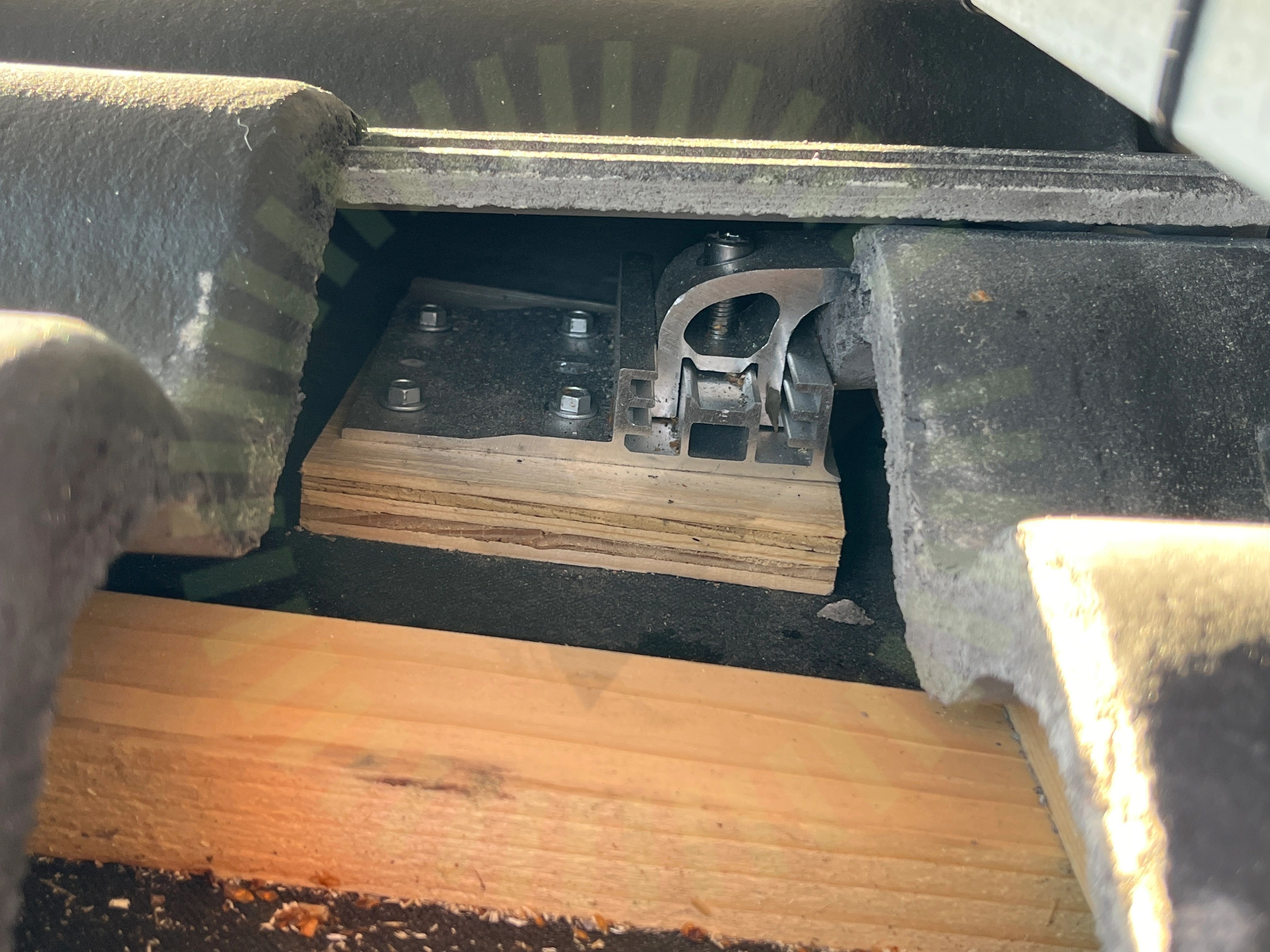

Infästning utanför takstol

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Basplattan är för liten.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

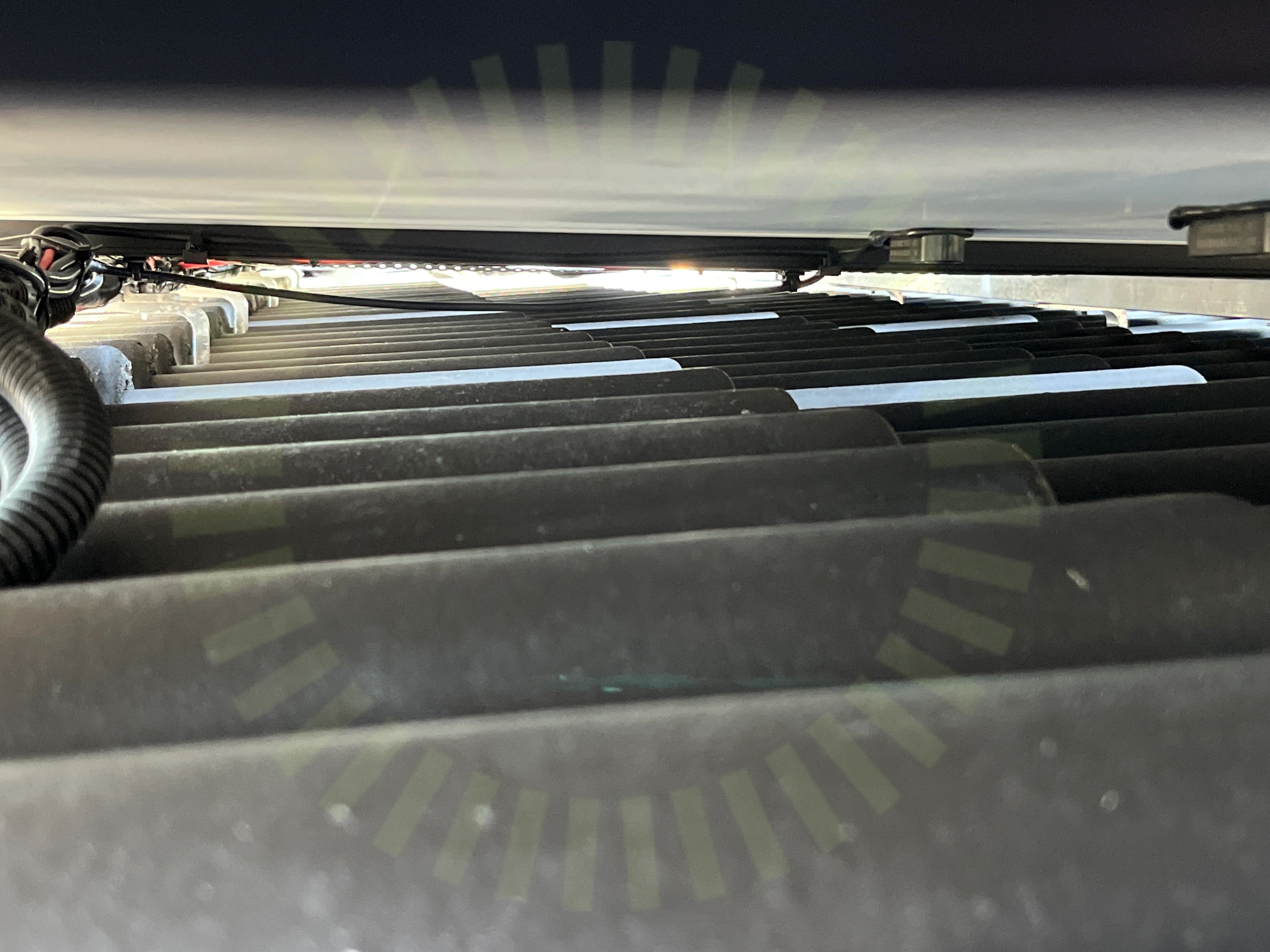

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Skenskarvar

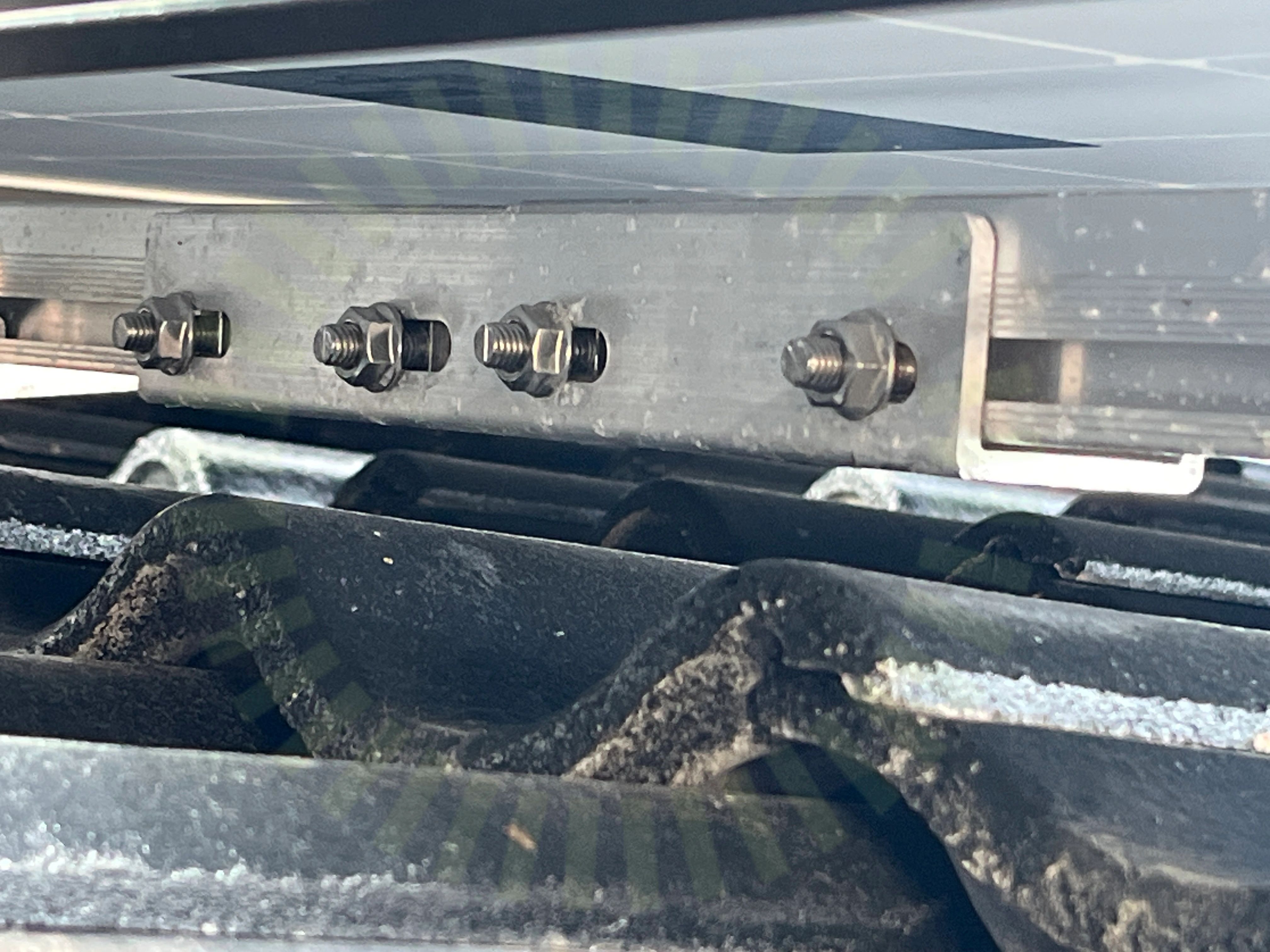

4.4 Skenskarvar

Inte godkänd

T-bult ligger felaktigt. Det finns även ställen där det saknas bult.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Takstolsinfästning

4.7 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

Godkända kontrollpunkter

18/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkruvar korrektTakets lutningTakgenomföringTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, TommaTech: 108TNFB10

Anmärkningar

3/16

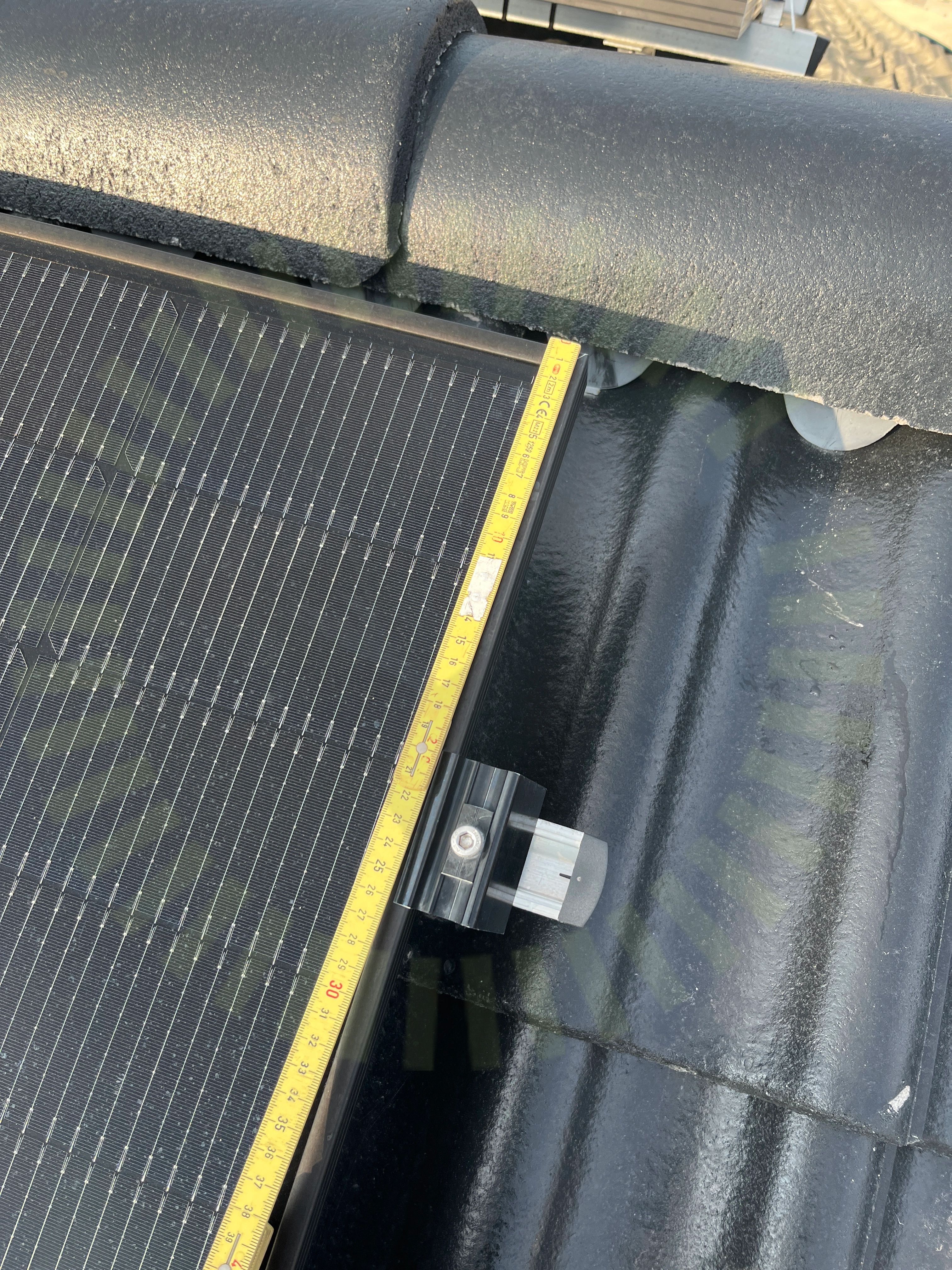

Klämmornas placering

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TommaTech: Solar Panel Installation Manual Ver.2308.18, Sida 12 och 19

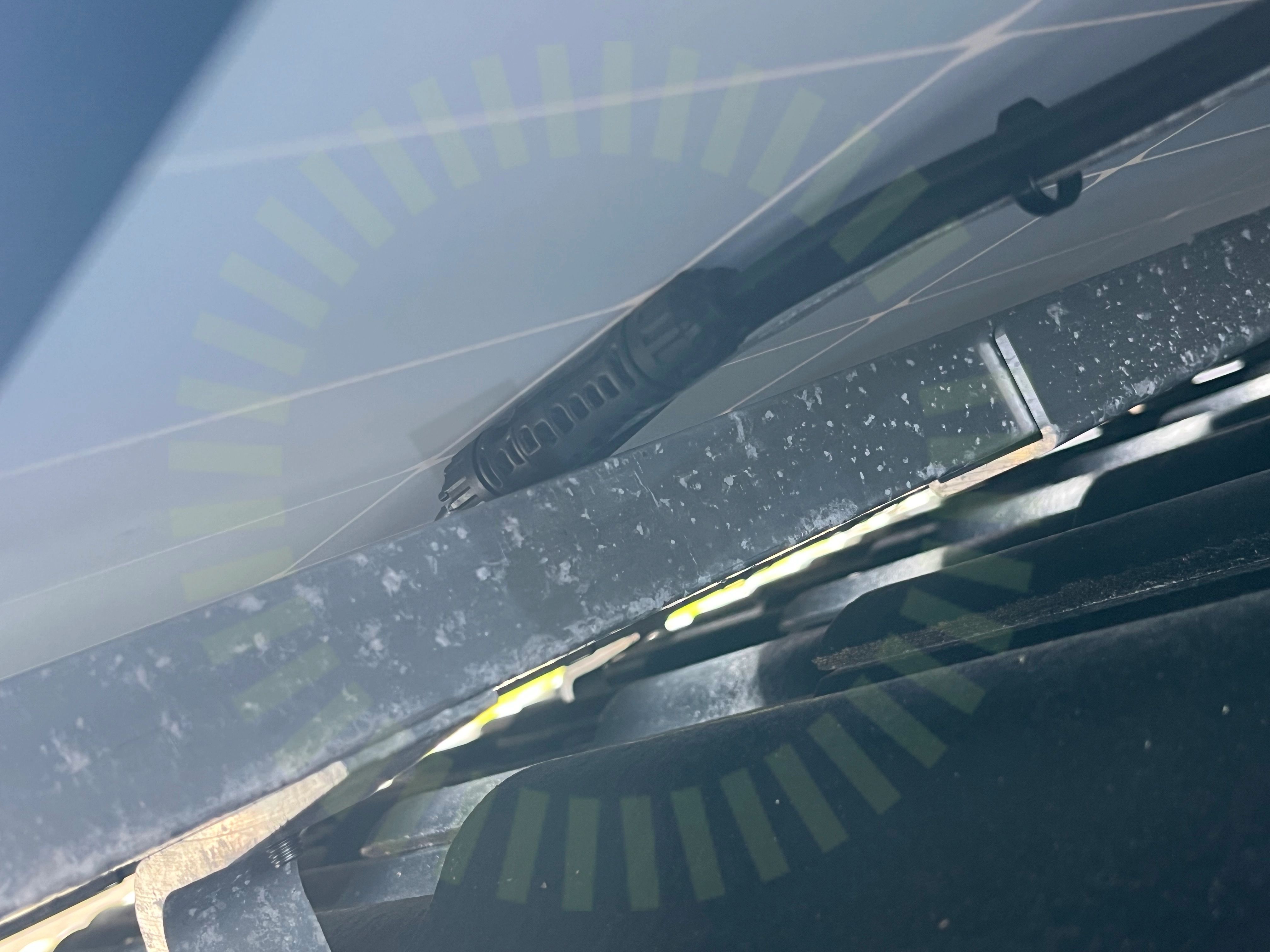

Föremål mot bakstycke

5.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

TommaTech: Solar Panel Installation Manual Ver.2308.18, Sida 9

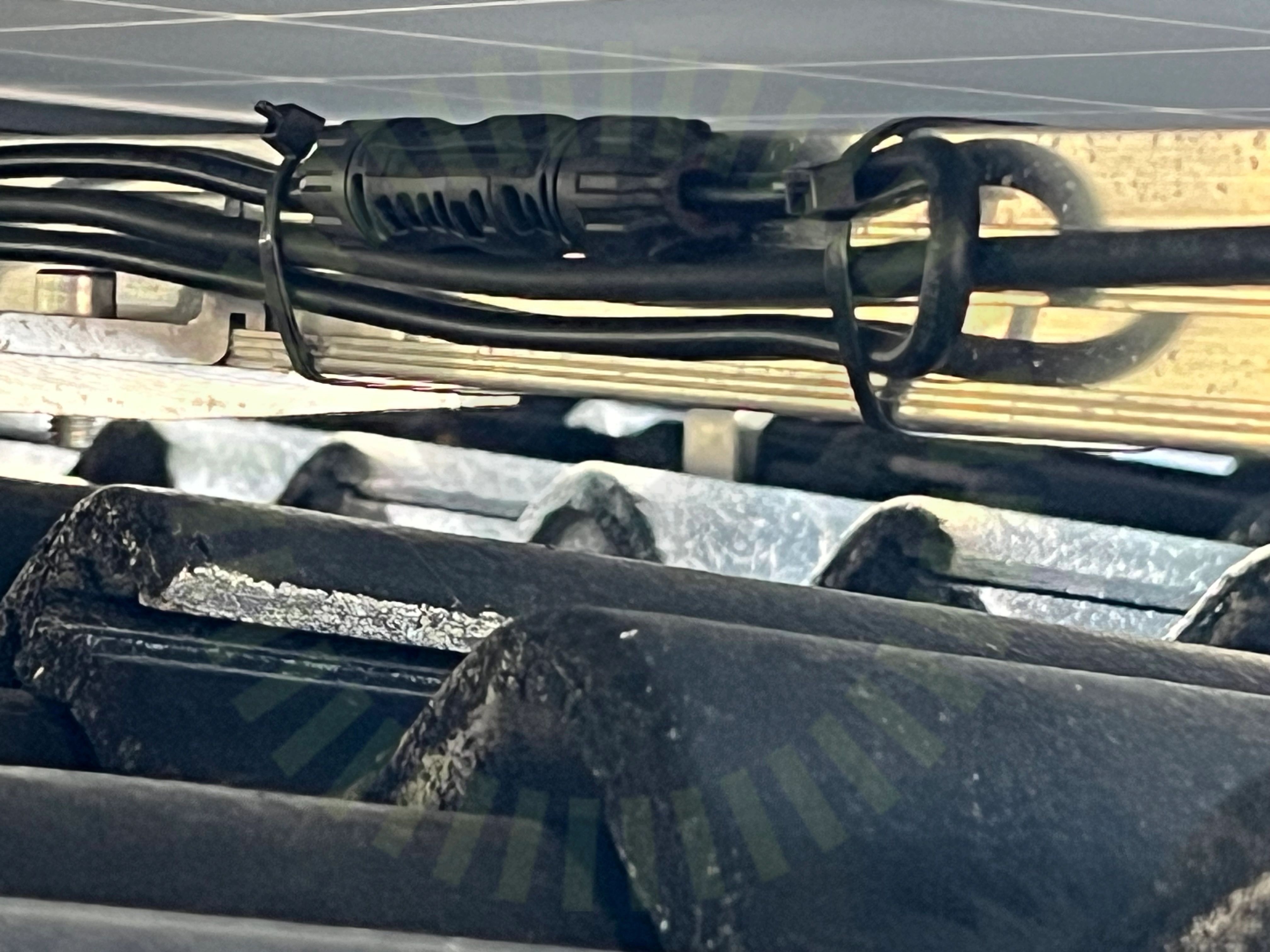

Panelkablaget böjradie

5.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/16
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/23

6.1 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 36cm.

Snö- och vindlastberäkning

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23
DC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakgenomföringTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/7

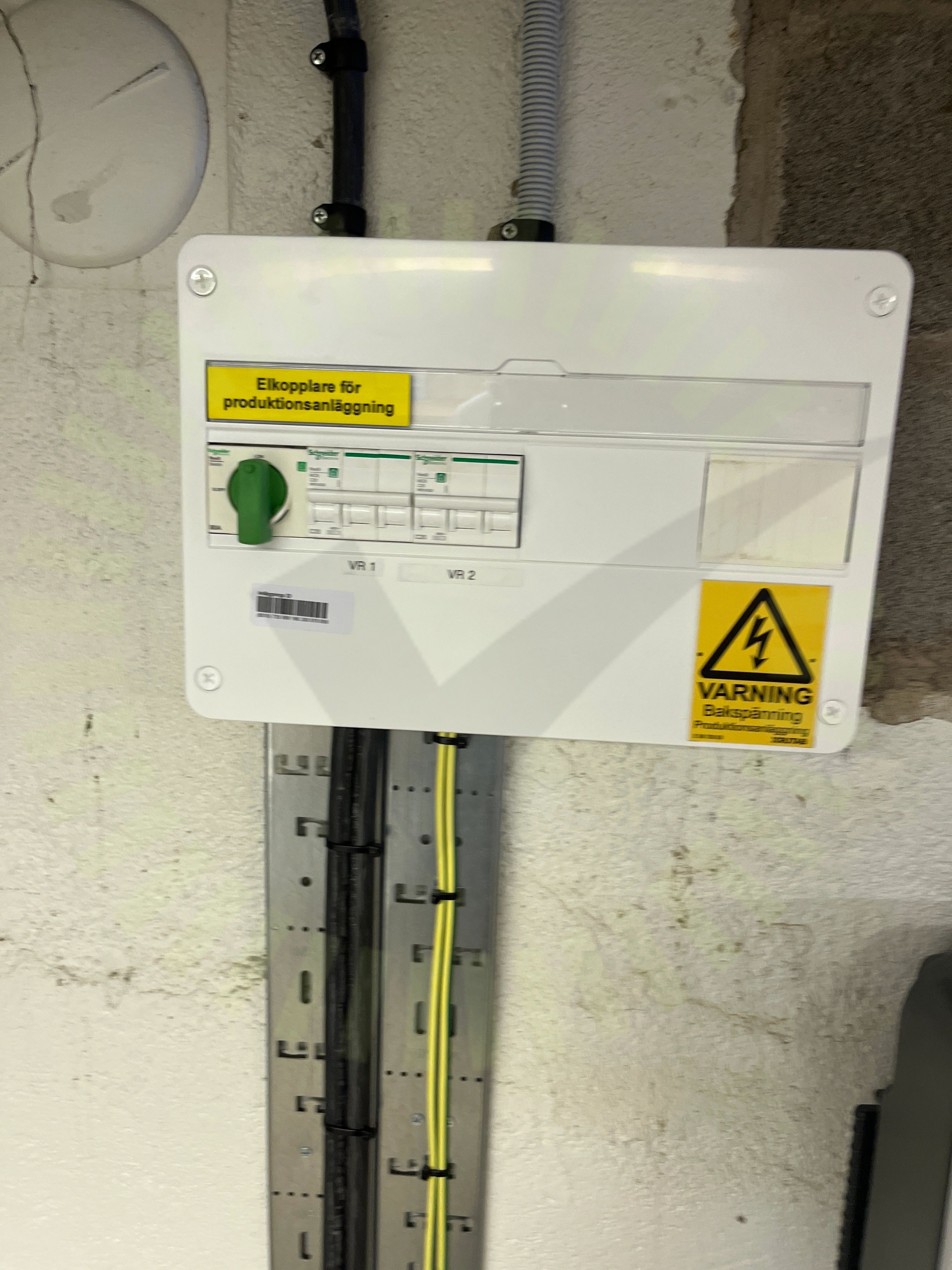

Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

6/7
Missvisande varselmärkningMissvisande varselmärkningVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

3/70
Anslutning av ledare

9.1 Anslutning av ledare

Inte godkänd

Höljet är klämt i anslutningen.

SS 436 40 00 (134.1.4)

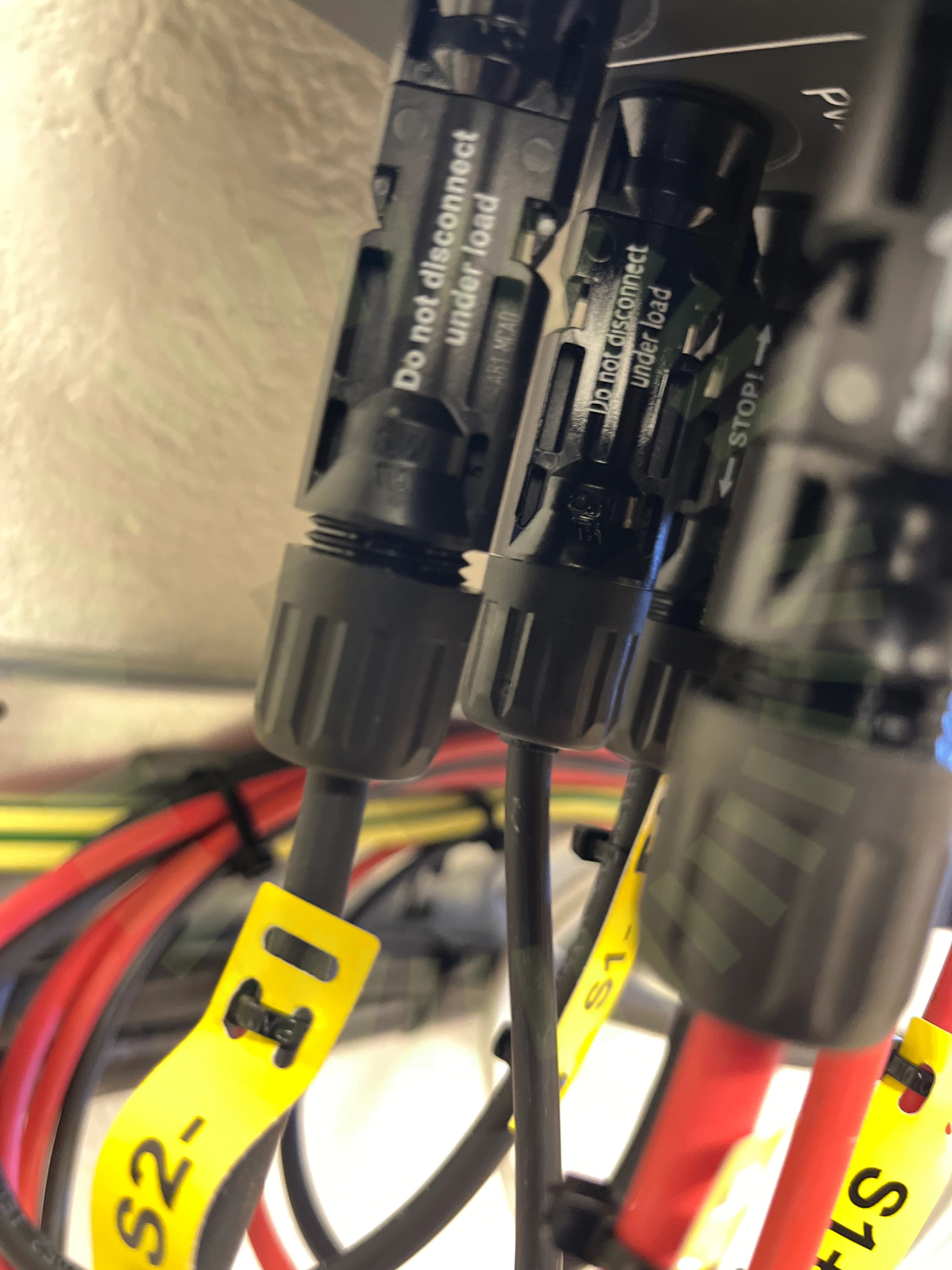

DC Kontakter

9.2 DC Kontakter

Inte godkänd

Förskruvningen är bottnad och har skadat packningen.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43 / 71-74

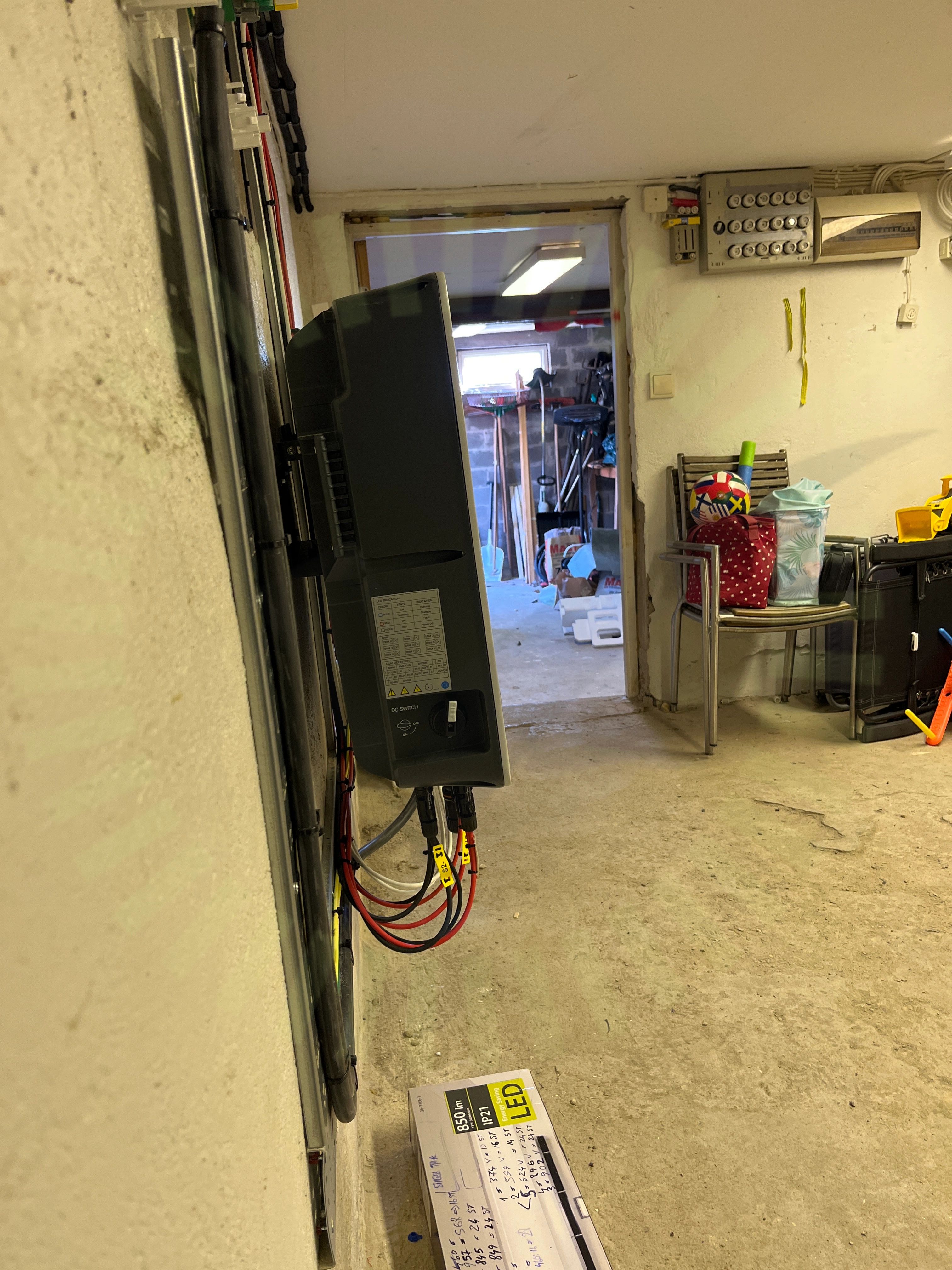

Placering

9.3 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar.

Godkända kontrollpunkter

61/70
AC kablage förläggningAC kablage förläggningAC Kablage förläggningAC Kablage förläggningAnslutning av växelriktareAnslutning av växelriktareAvstånd närliggande objektAvstånd närliggande objektBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC Max StrömDC Max StrömDubbel matningDubbel matningEnkelisolerade ledareEnkelisolerade ledareFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarGenomföringarHuvudsäkringHuvudsäkringIdentifieringIdentifieringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKablagets böjradieKablagets böjradieLikspänningskomponenterLikspänningskomponenterMekanisk påverkanMekanisk påverkanPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetTillgänglighetVäderbeständigt materialVäderbeständigt materialVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

6/70
DC Max SpänningDC Max SpänningDC Min SpänningDC Min SpänningSträngdesignSträngdesign
