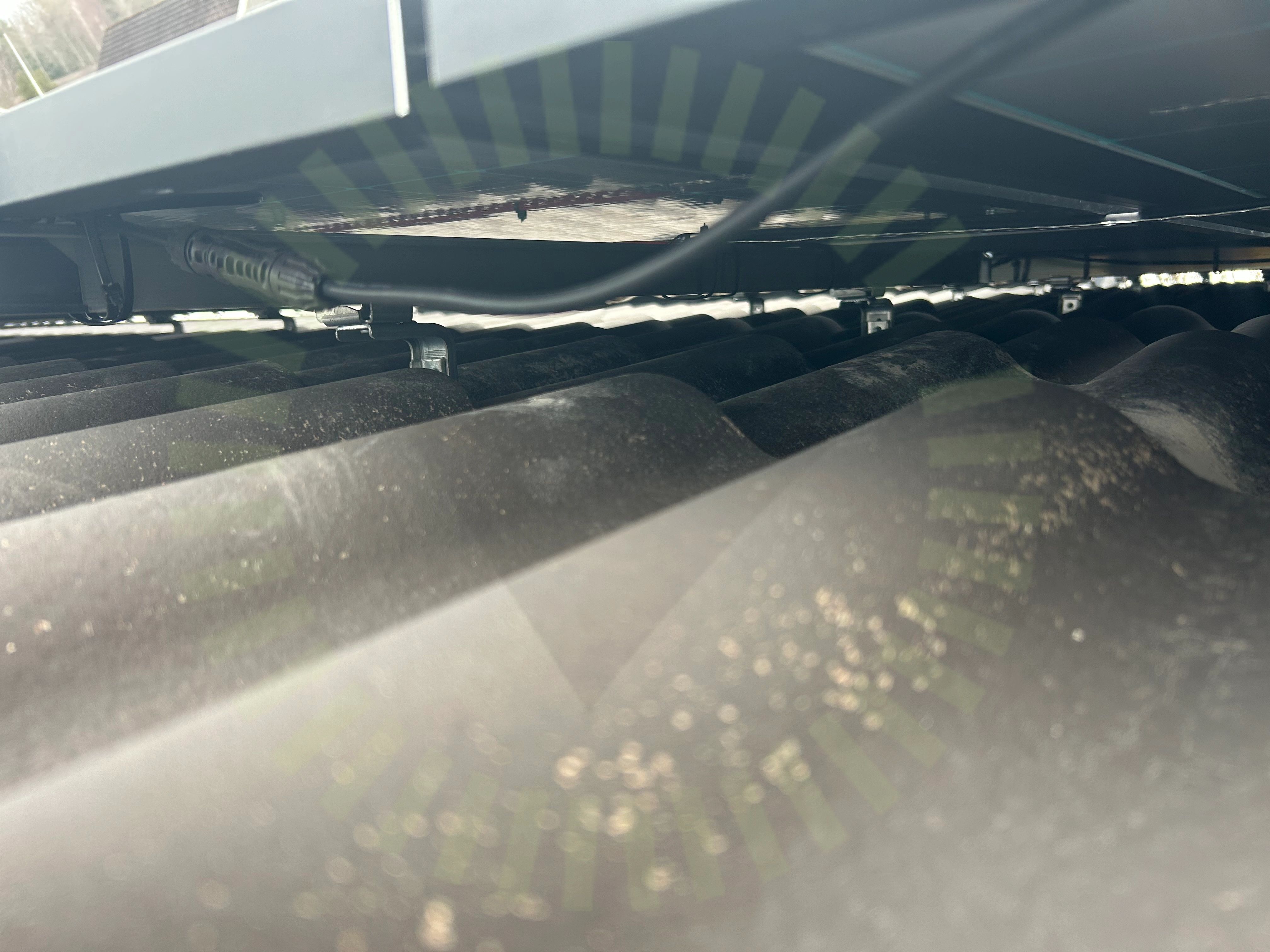

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
13 mars 2024
Ort
KIL, Värmlands län
90% godkända10% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/27
2.2 Klämmans placering i skena
Inte godkändKlämman är för hårt åtdragen och har skadat skenan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

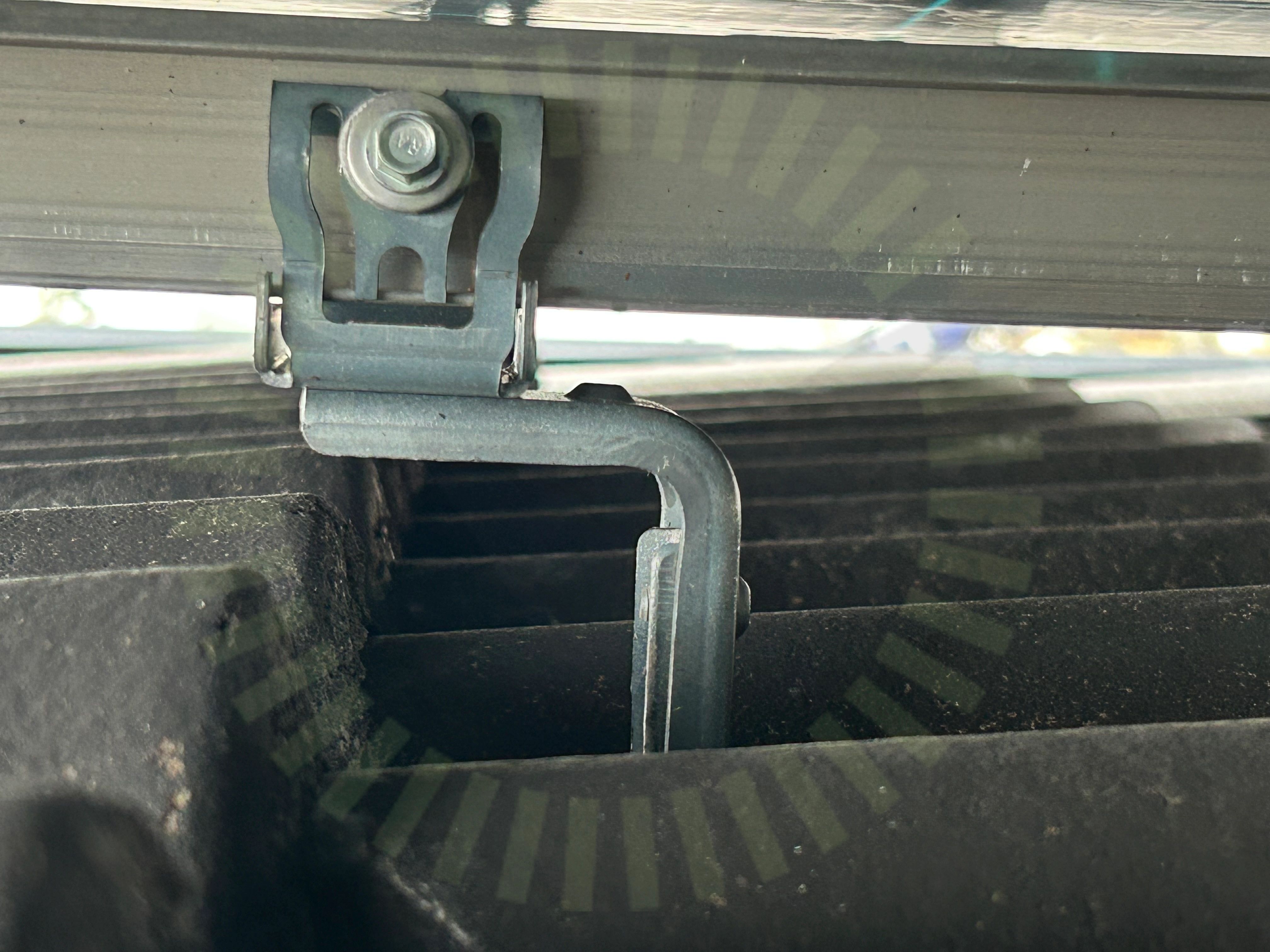

2.3 Skenornas infästning
Inte godkändSkeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
2.4 Ändklämmor
Inte godkändÄndklämma är inte fastskruvad .
Godkända kontrollpunkter
23/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
3/16

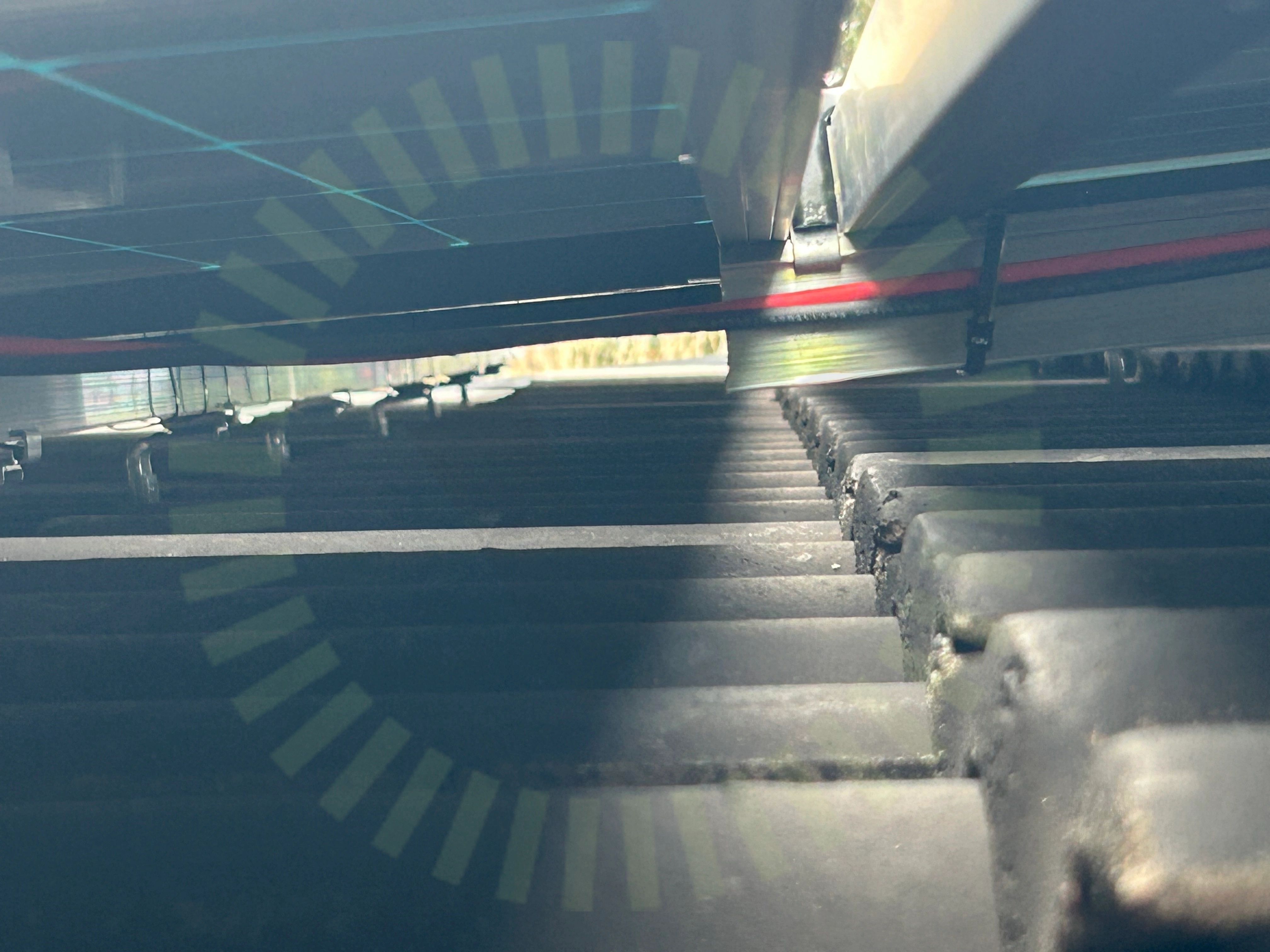

3.1 Spänningar i ram
Inte godkändPanelernas ram är monterade så spänningar skapas i ramen. Översta panelen trycker ner panelen under.

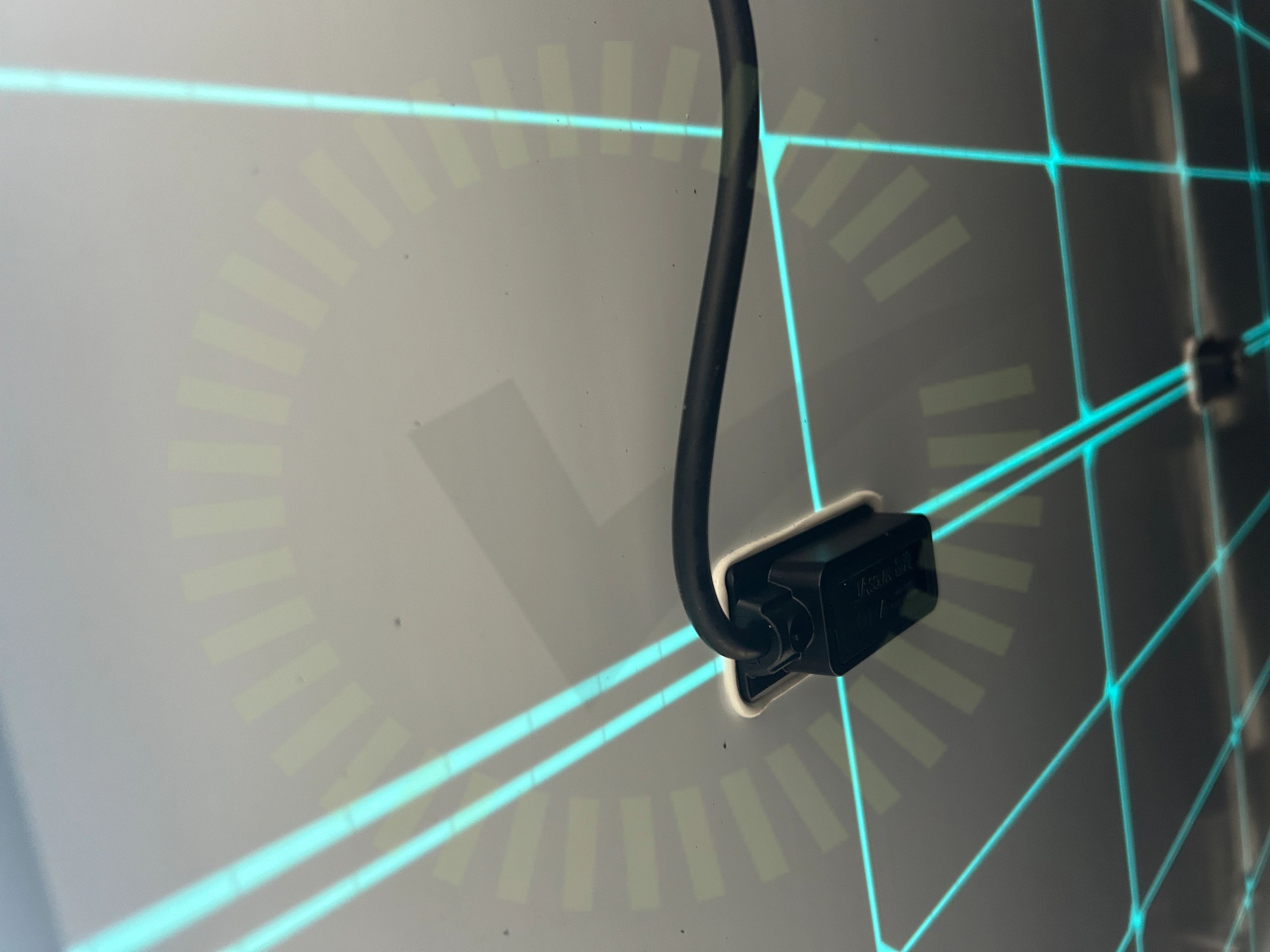

3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
3.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/16Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkugga
Ej tillgängligt vid besiktning
1/16Strängförläggning
Undercentral
Anmärkningar
1/7
4.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/366.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70

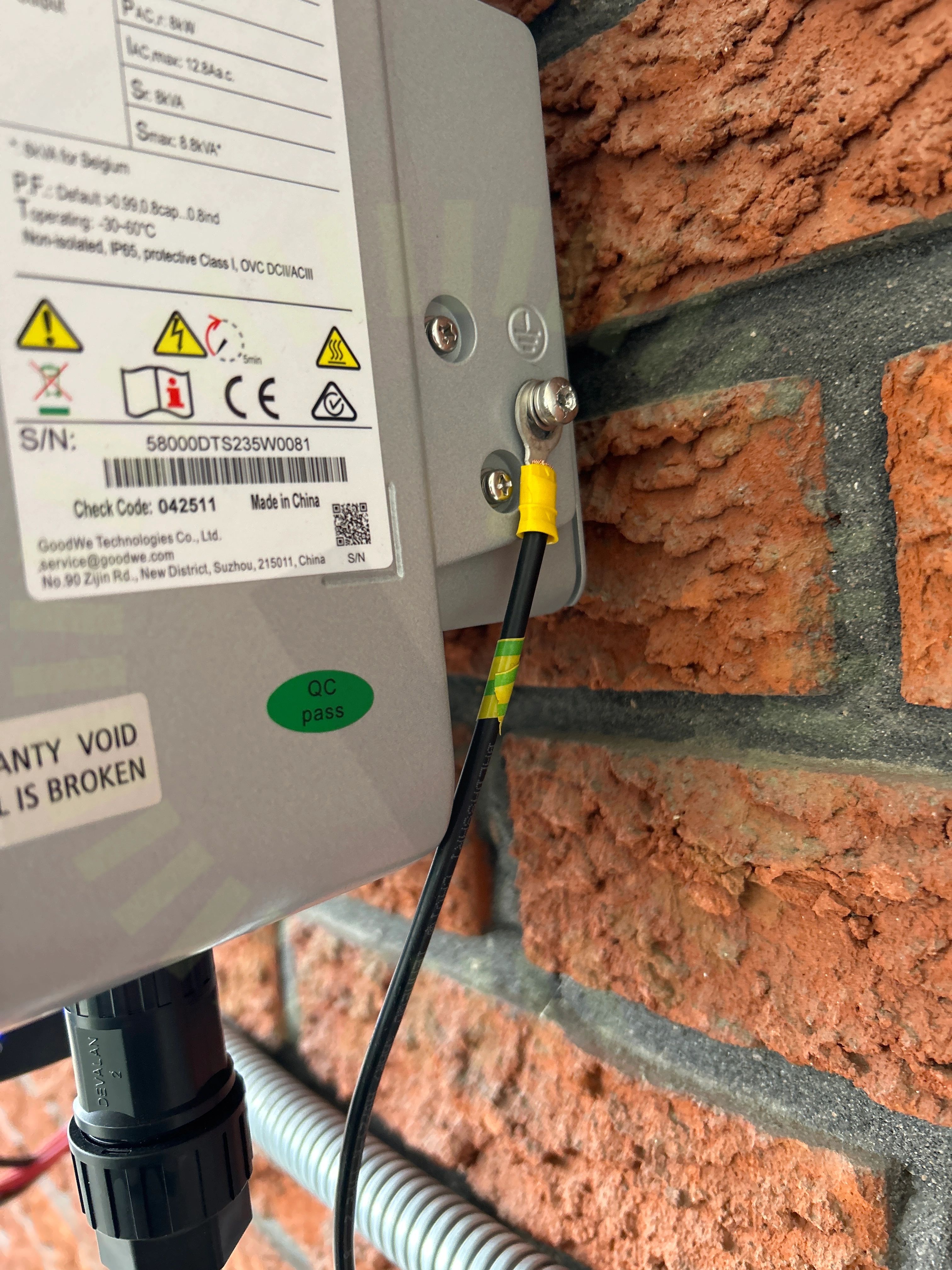

6.2 Jordning av chassi
Inte godkändVäxelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd. Jordledaren är inte tillförlitligt fäst.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
