Besiktningsrapport
8.8
Installation genom
1KOMMA5°
Datum
14 november 2022
Ort
Brösarp, Skåne län
Säkerhetsavstånd
Skenornas infästning
AC kabel skarp kant
+ 1
89% godkända
11% ej godkända
Om installationen
Paneler
Jinko: Tiger
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
3/24

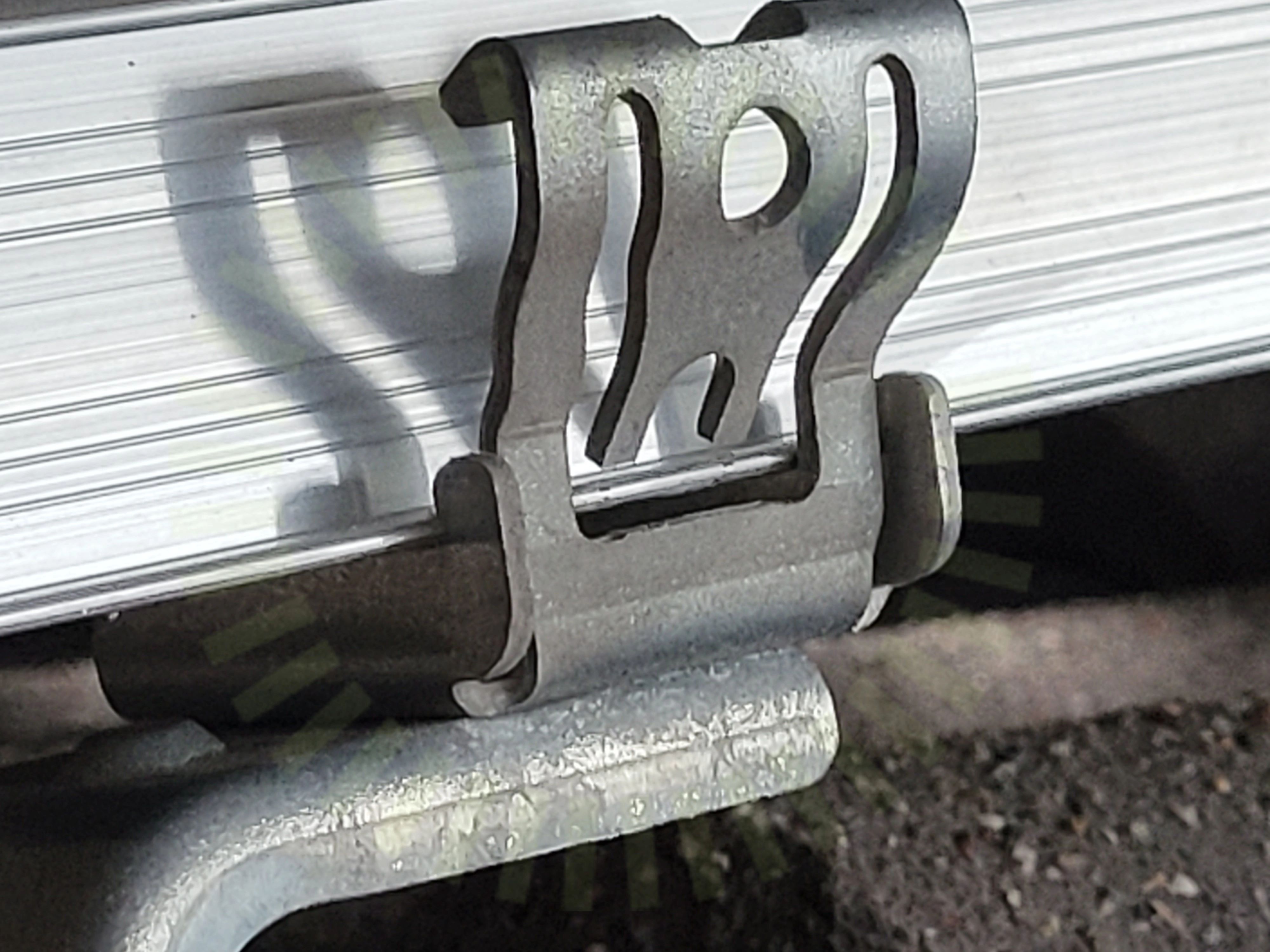

1.1 Skenornas infästning
Inte godkänd
Skenor ej infästa korrekt. Gafflar måste ligga emot skenan.
Tillverkarens anvisningar
1.2 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning stämmer inte med verkligheten.
Tillverkarens montageanvisningar

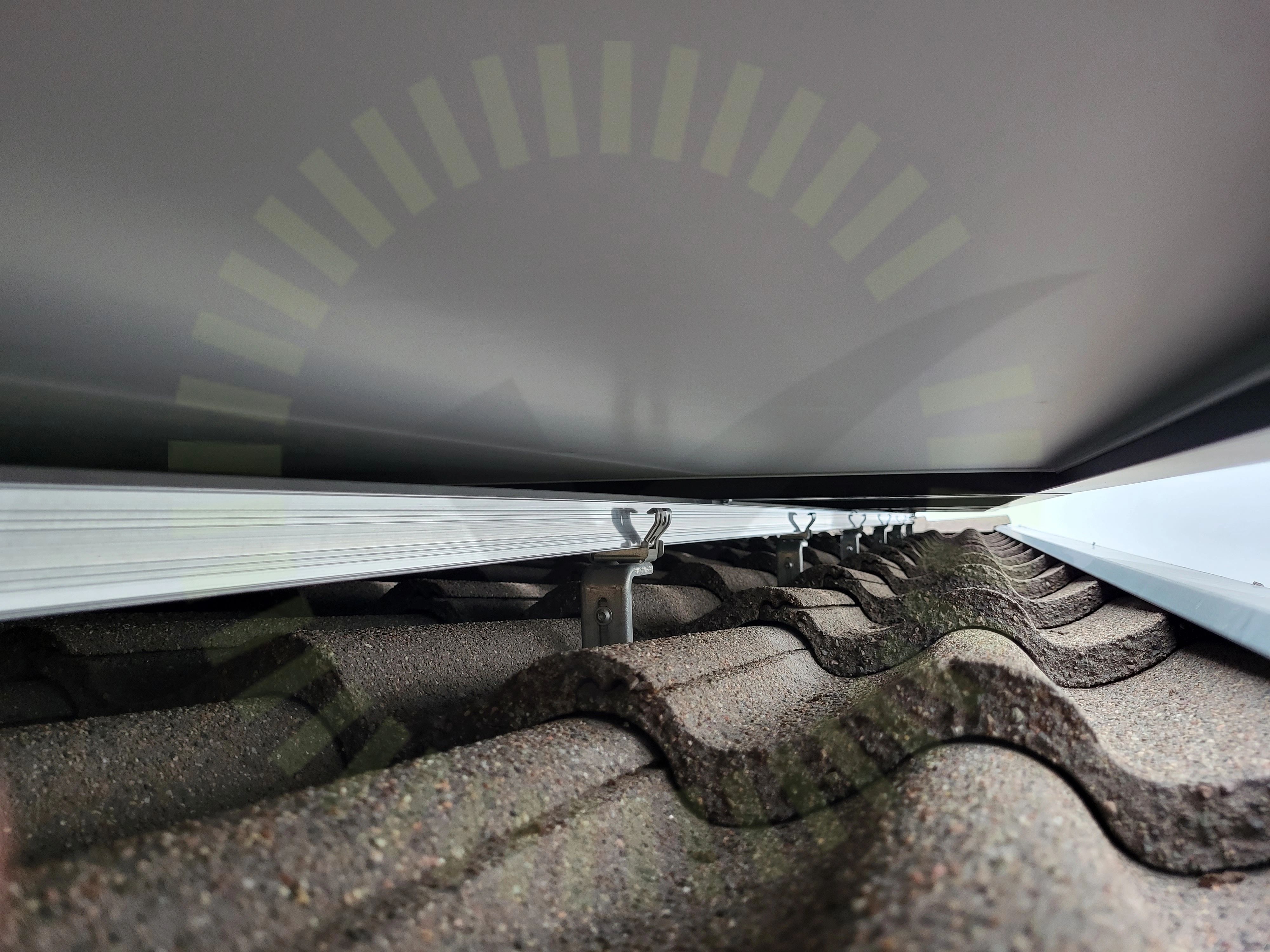

1.3 Säkerhetsavstånd
Inte godkänd
Säkerhetsavstånd till takets kant uppfylls ej.
Tillverkarens anvisningar
Godkända kontrollpunkter
21/24
Avstånd
Belastning
Bärläkt
CC mått
Främmande material
Höjdjustering
Kabeluppfästning
Klämmans omfång
Mittfäste
Panelramens tjocklek
Shims
Skador
Skarp kant
Skenornas överhäng
Skydd
Slutfäste
Takgenomföring
Takhöjd
Taklutning
Urspårning
Väderbeständigt material
Tak 1, Jinko: Tiger
Godkända kontrollpunkter
10/10
Dragavlastade
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likström
Växelriktare
Anmärkningar
4/27

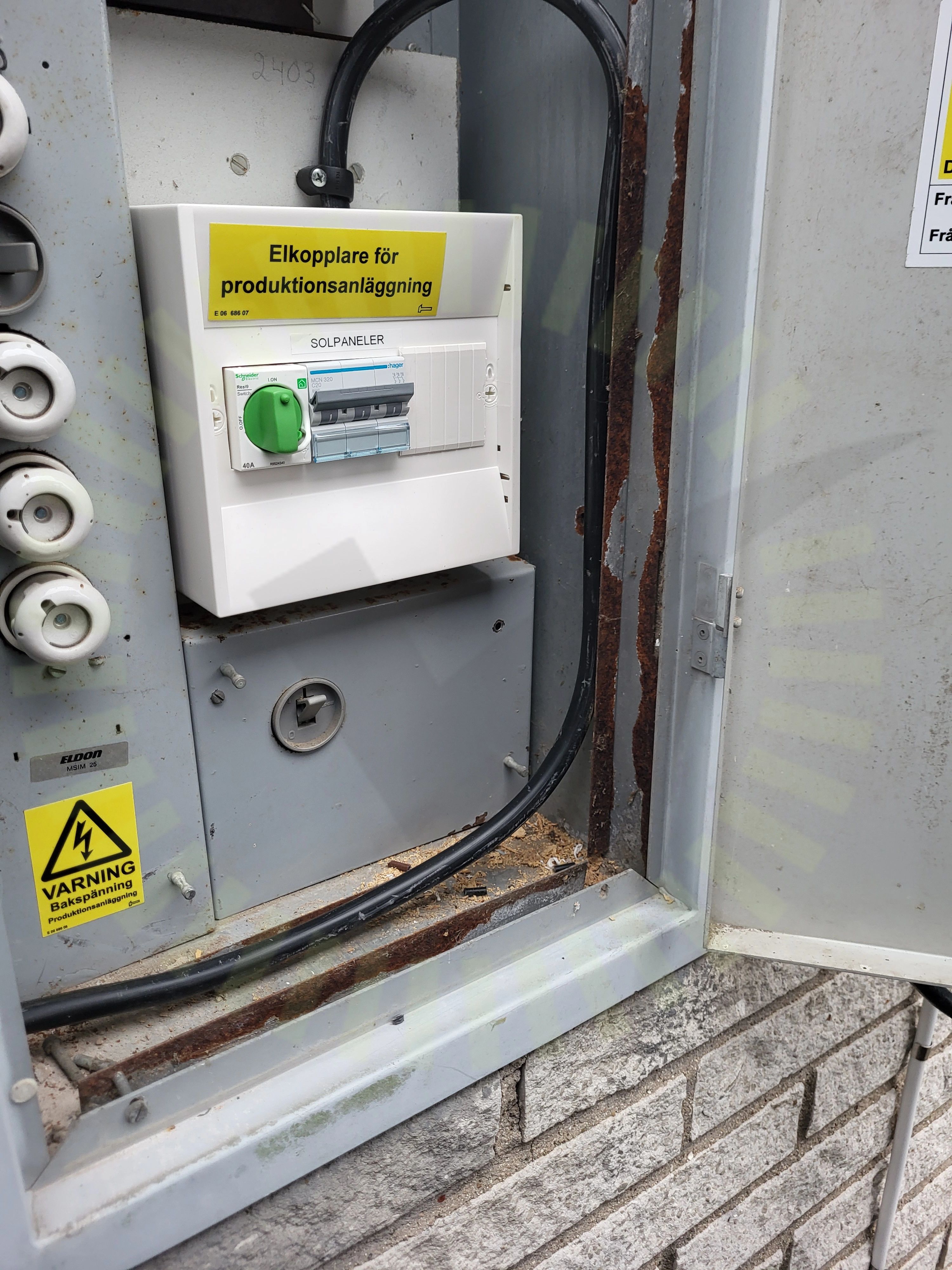

4.1 AC Förläggning
Inte godkänd
Kabel ej fäst ordentligt i fasadskåp.
SS 436 40 00 (522.8.4)
4.2 DC Förläggning
Inte godkänd
Kabelskydd är ej ordentligt fäst.
4.3 Dokumentation Växelriktare
Inte godkänd
Dokumentation för växelriktaren saknas.

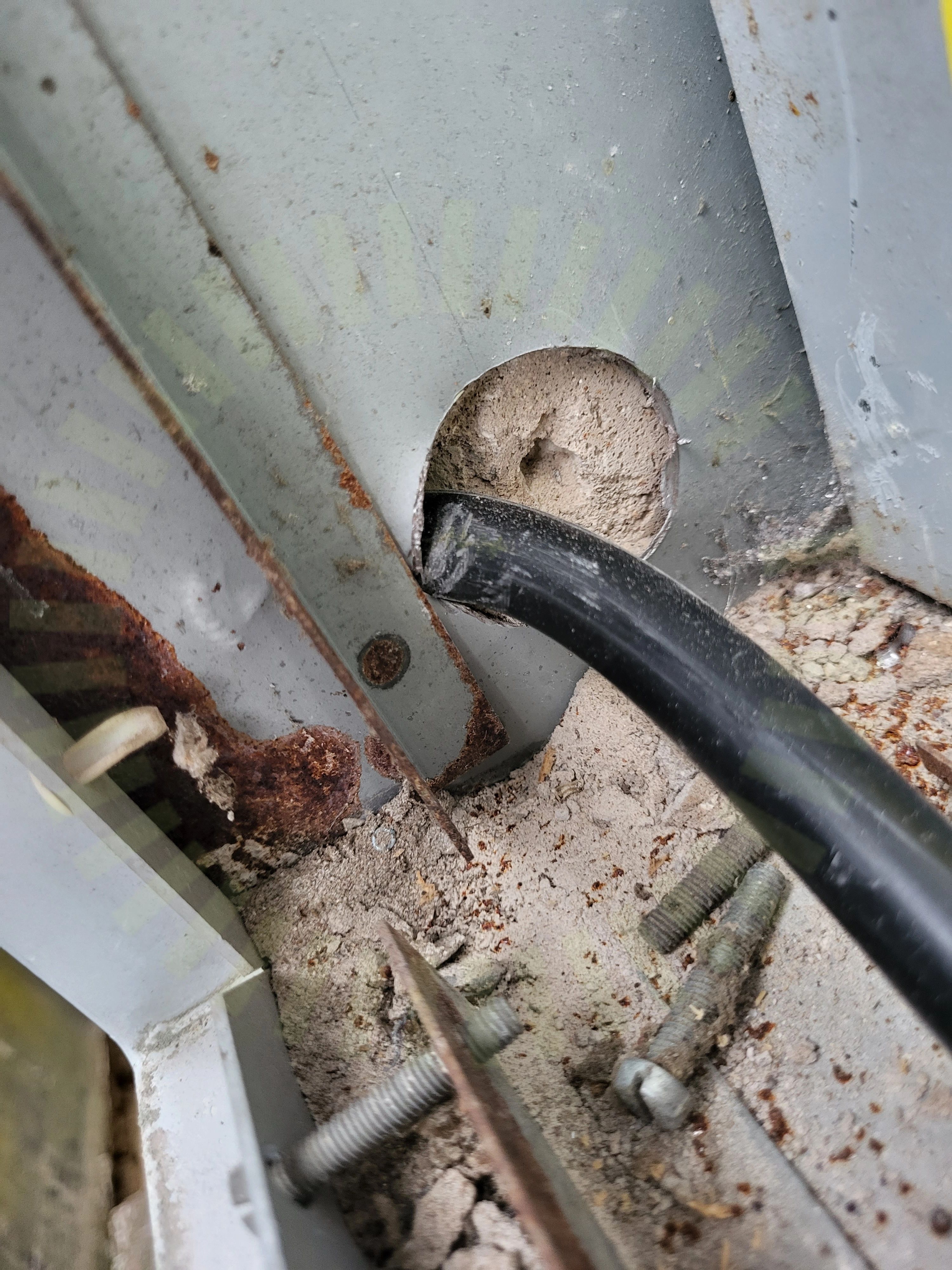

4.4 AC kabel skarp kant
Inte godkänd
Kabel ligger emot vassa kant i fasadskåp.
Godkända kontrollpunkter
23/27
AC Böjradie
AC Genomföringar
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Direkt solljus
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Kontakter
Ledare fastspända
Märkning
PE
Säkring
Utrymme
Vinkel
