Besiktningsrapport

9.3

Installation genom

Delidel

Datum

27 mars 2024

Ort

Lindome, Västra Götalands län

Förbindelse av kontakter

DC anslutning

Kabeluppfästning

+ 4

93% godkända7% ej godkända

Om installationen

PanelerMaysun: MS(xxx)MDG-40H

MontagesystemIBC: TopFix 200 (Betongkrok)

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: Sungrow DTSU666

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

IBC: TopFix 200 (Betongkrok)

Anmärkningar

2/22

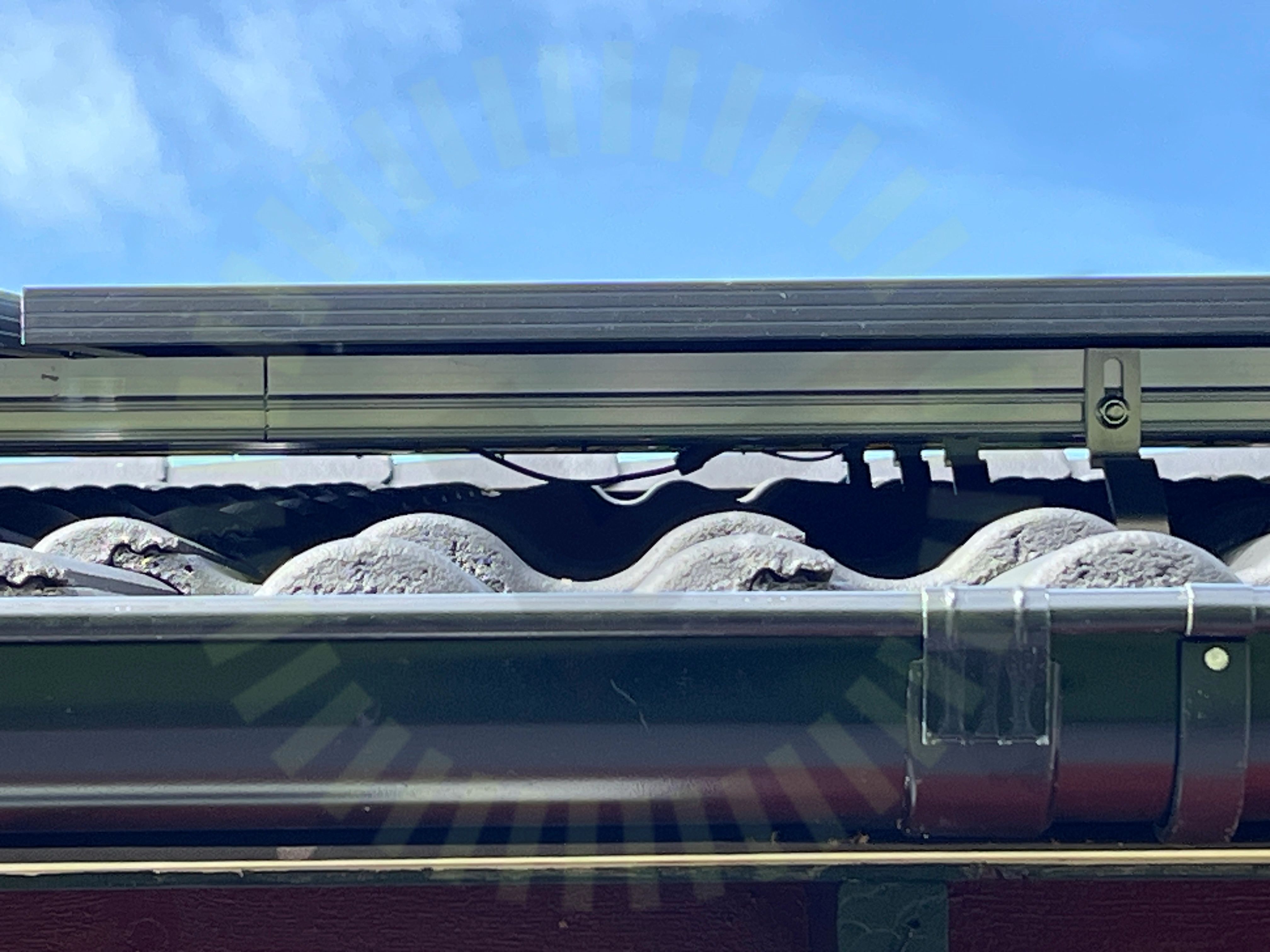

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

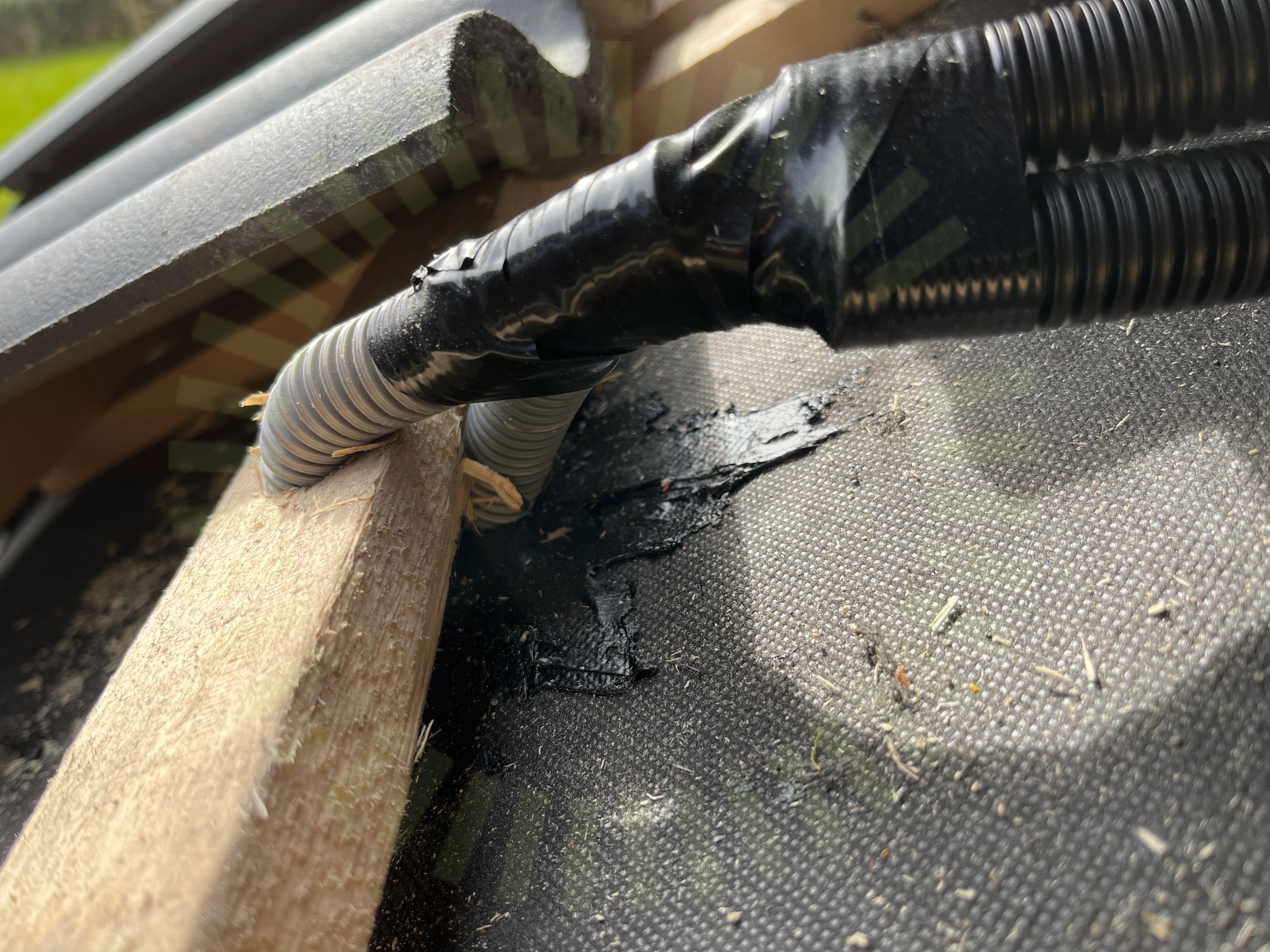

3.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringRåspontsinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Maysun: MS(xxx)MDG-40H

Anmärkningar

3/17

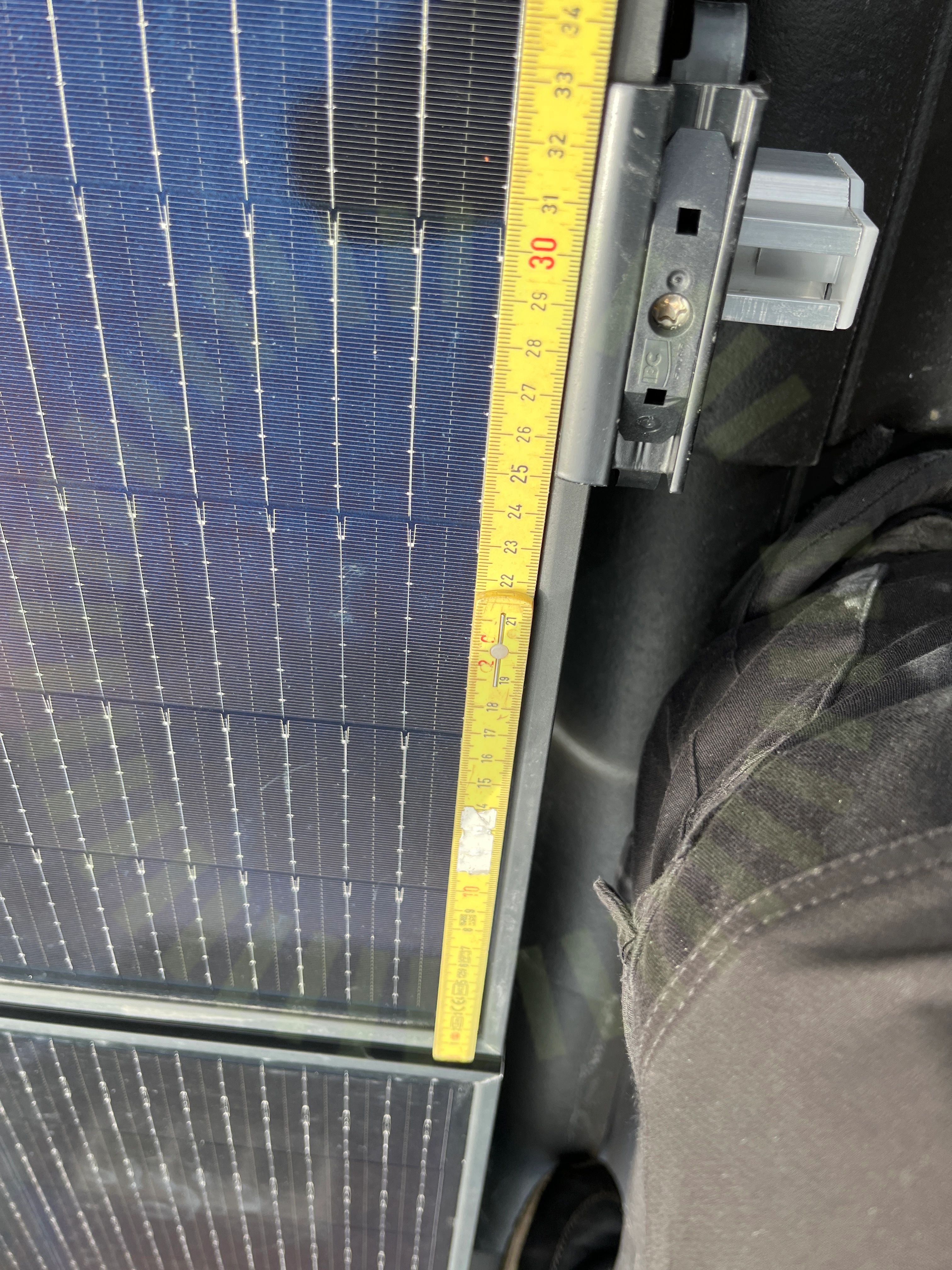

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Maysun: Installation Manual for Maysun Solar Dual-glass PVmodules Version: 2022 - 12, Sida 13

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

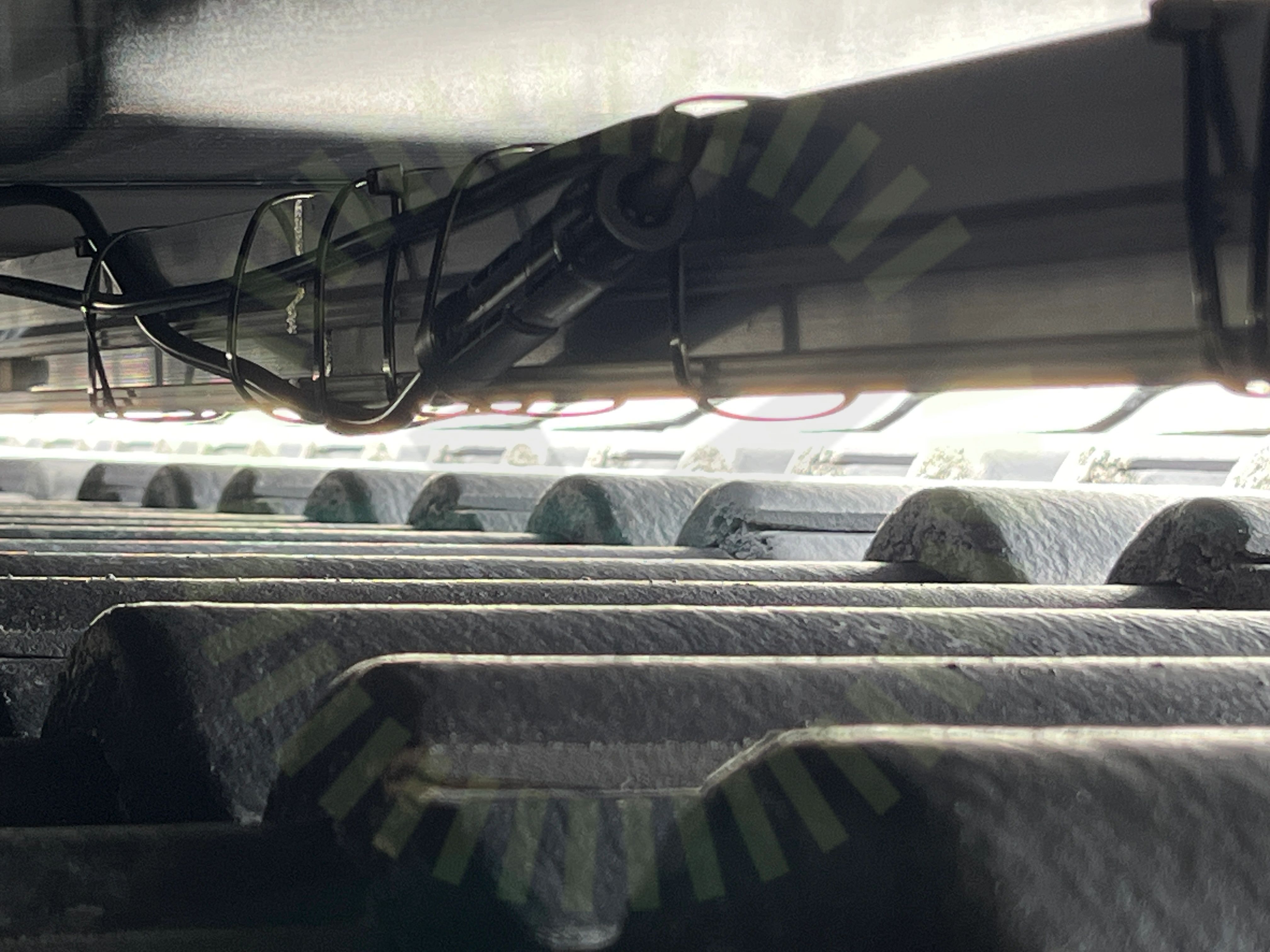

4.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/17

Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SunGrow: SBR(XXX)

Anmärkningar

2/15

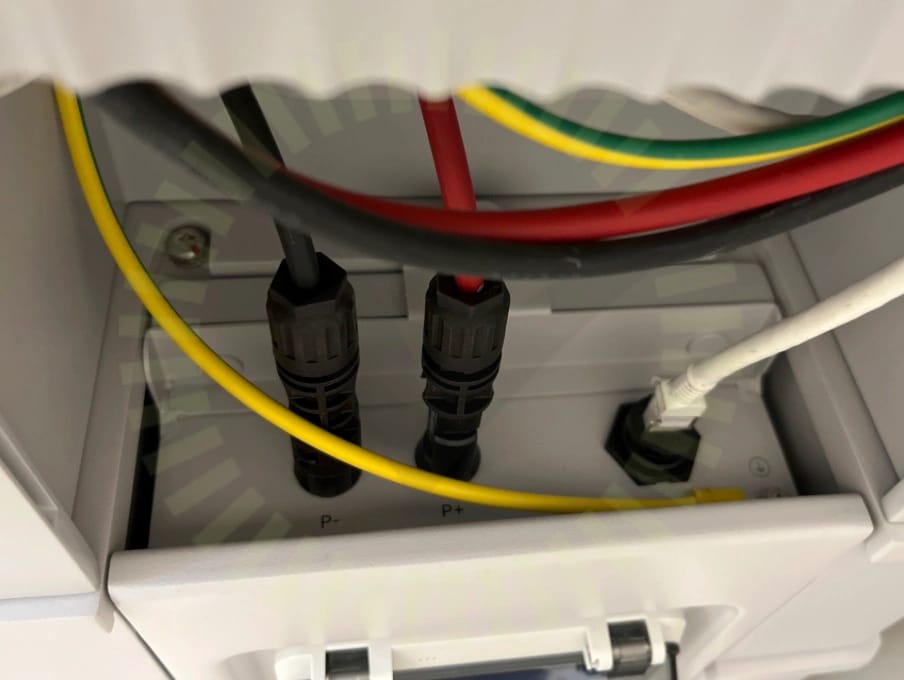

5.1 DC anslutning

Inte godkänd

Kontakter som använts för att ansluta batteriet är inte samma som de förmonterade.

SBR064-256-UEN-Ver19-202302, Sida 26-27

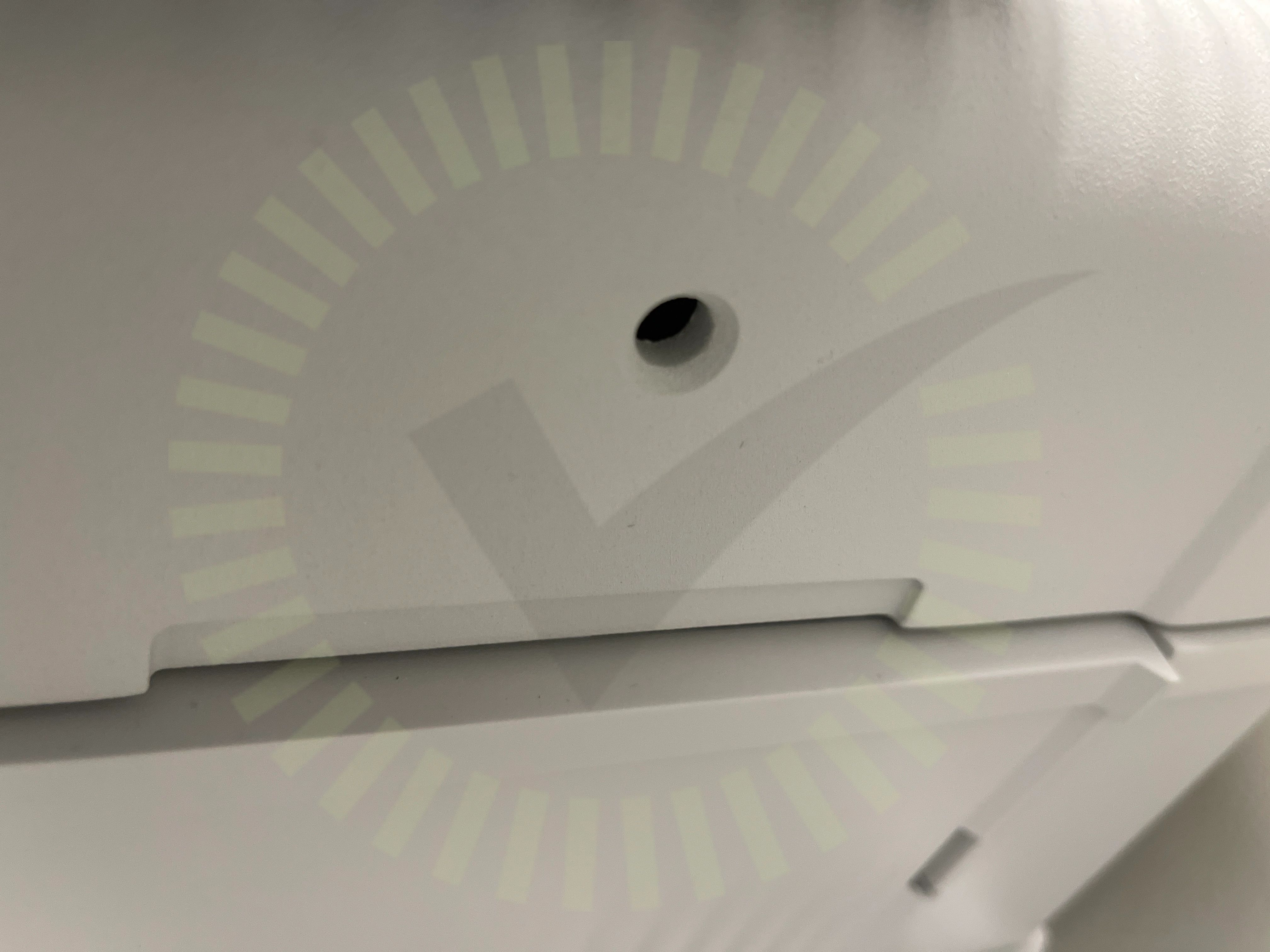

5.2 Sammansättning av komponenter

Inte godkänd

Batteriets lock är inte fastsäkrat, det fattas en skruv.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

13/15

Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

1/40

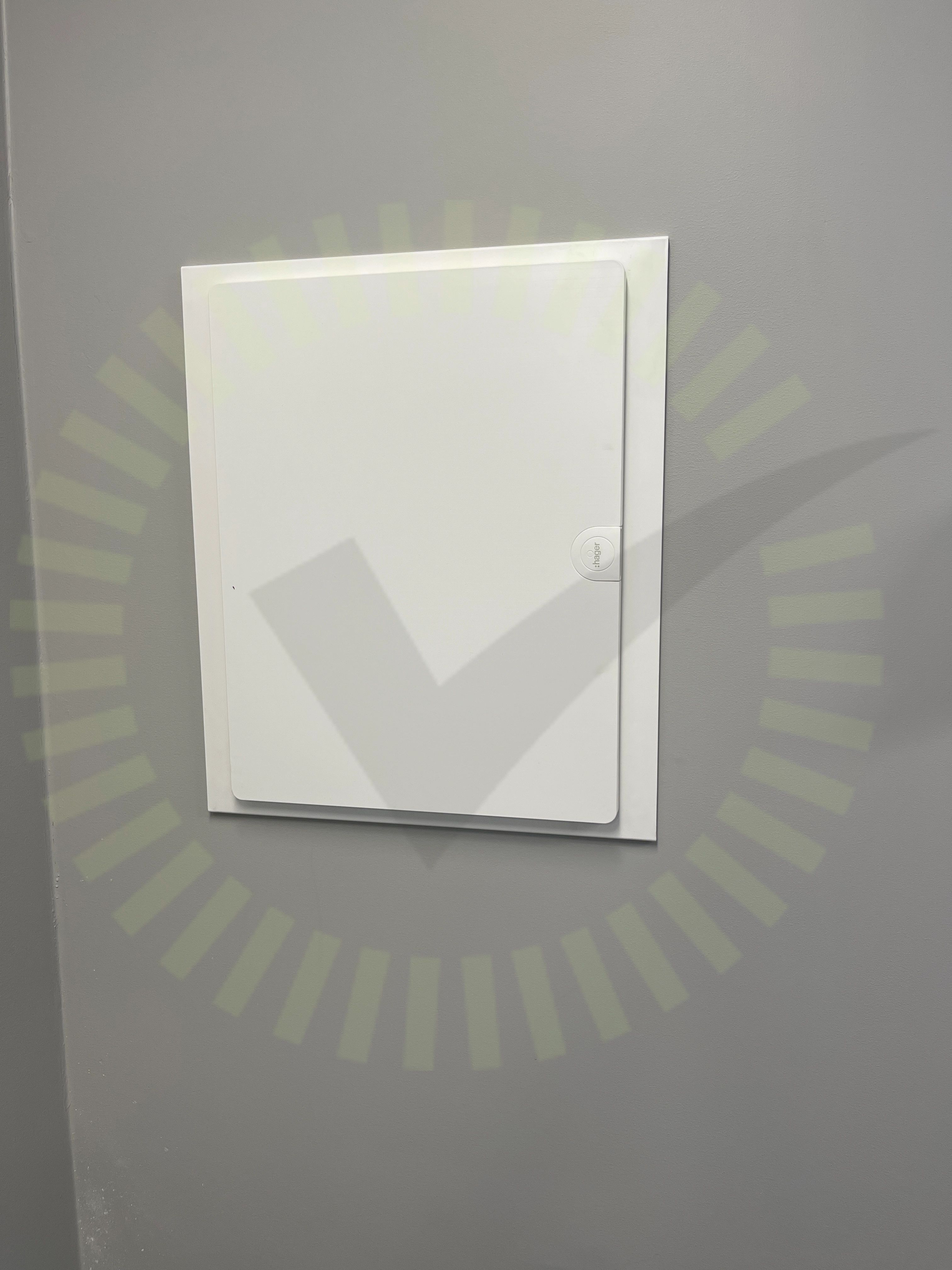

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
