Besiktningsrapport
9.7
Installation genom
Inovèla
Datum
5 september 2025
Ort
Lindome, Västra Götalands län
Informering av solceller
Identifiering
Sammansättning av komponenter
95% godkända
5% ej godkända
Om installationen
Växelriktare
GoodWe: GW5-10KN-ET
Batteri
PYLONTECH: FORCE-H3
Installerad av Inovèla som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/11

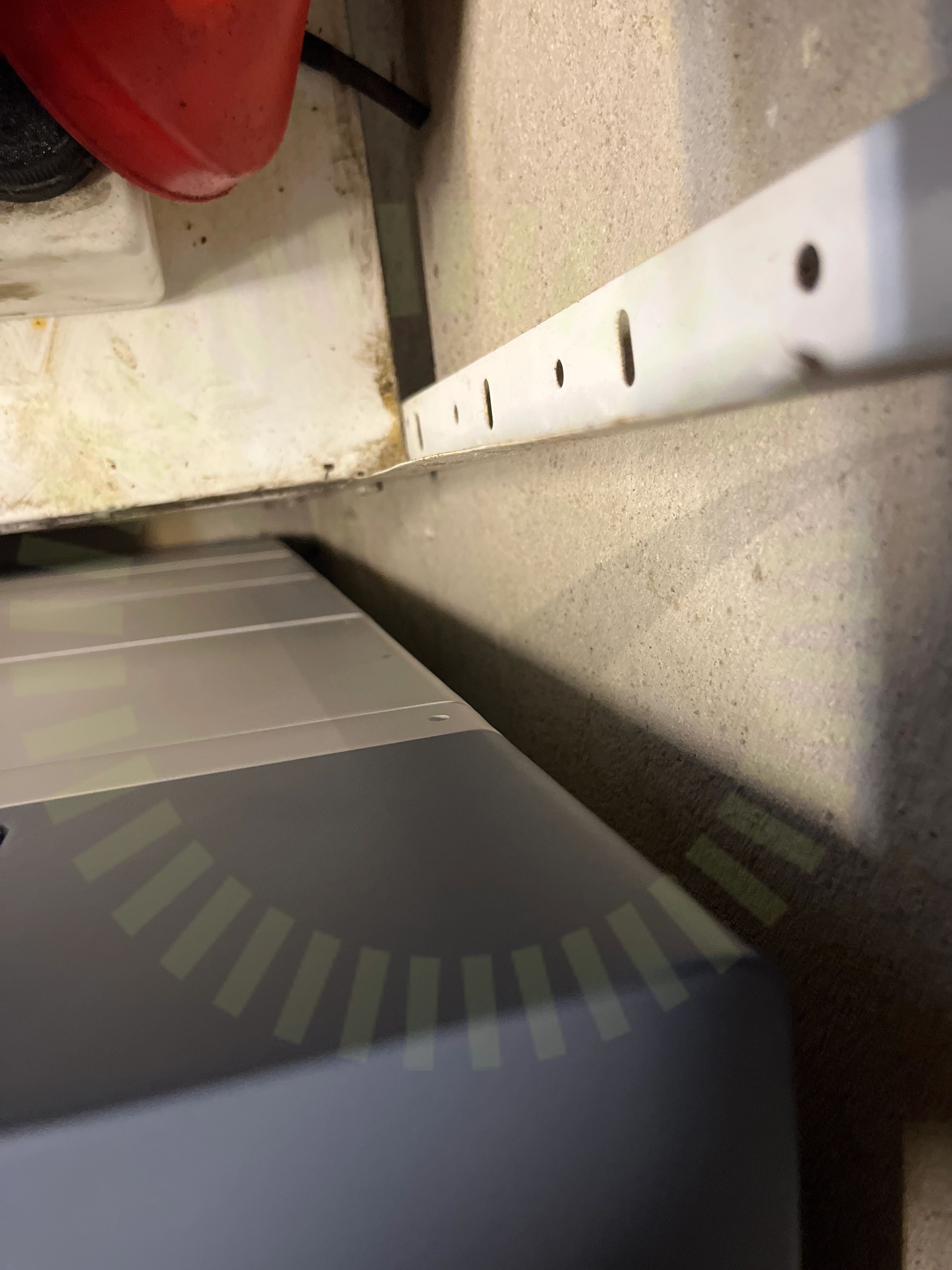

1.1 Sammansättning av komponenter
Inte godkänd
Skena och skruv saknas för sammankoppling av komponenter.
Force-H3 Operation Manual Information Version: V1.05PMPA08-00200, Sida 31-32
Godkända kontrollpunkter
10/11
Avstånd närliggande objekt
Batteri PE
DC anslutning
Placering av batteri
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

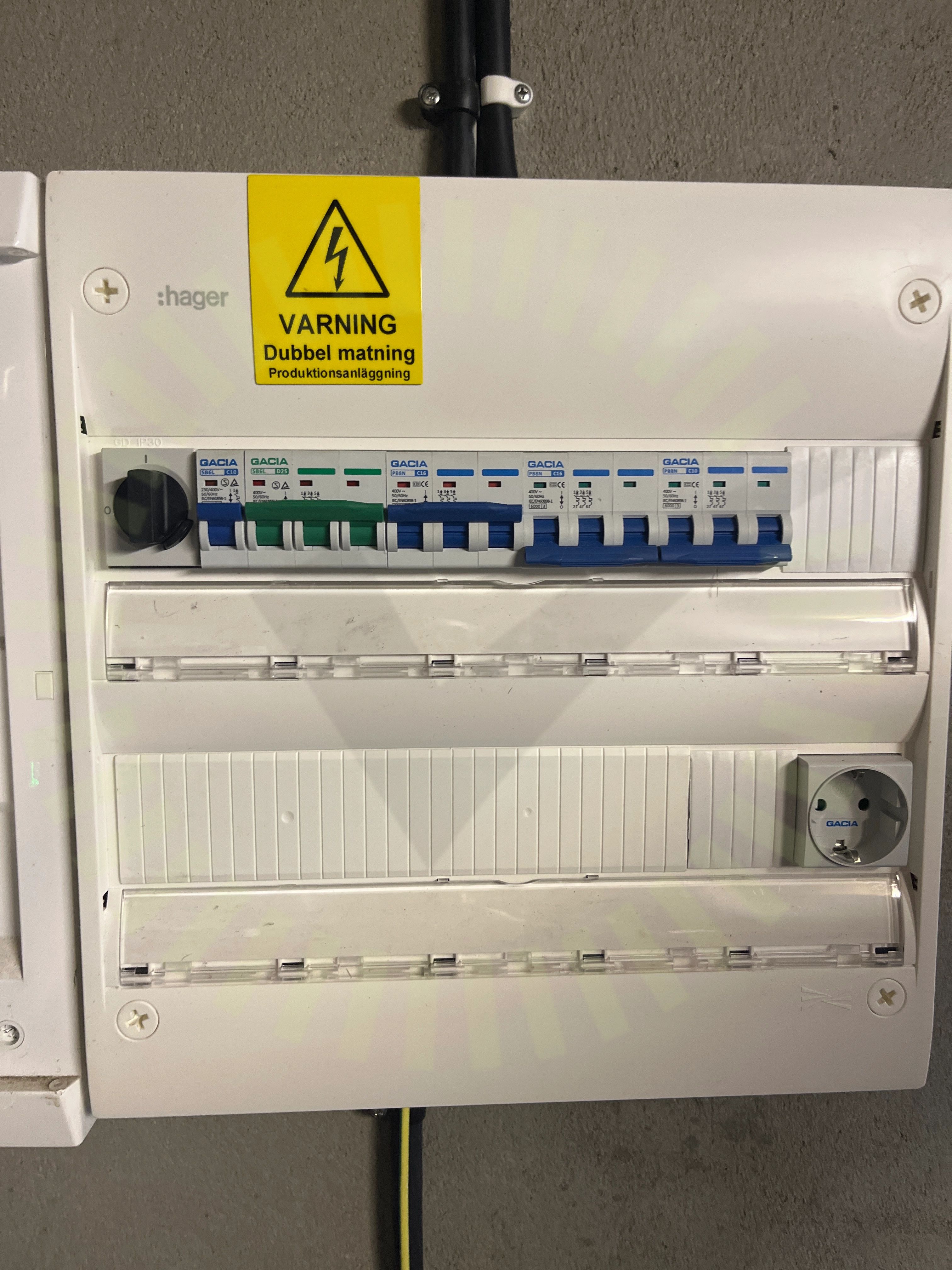

3.1 Identifiering
Inte godkänd
Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
32/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36
DC Max Spänning
DC Max Ström
DC Min Spänning
