Besiktningsrapport

9.4

Installation genom

Solcellsproffsen

Datum

13 oktober 2022

Ort

Bålsta, Uppland län

Skenornas överhäng

Säkerhetsavstånd

Skenornas överhäng

+ 2

95% godkända

5% ej godkända

Om installationen

Paneler

DENIM: U - M1

Paneler

DENIM: U - M1

Paneler

DENIM: U - M1

Optimerare

Tigo: TS4-A-O

Optimerare

Tigo: TS4-A-O

Optimerare

Tigo: TS4-A-O

Montagesystem

Weland Stål: Läktfästen

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Huawei: Smart Power Sensor

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning (4)Växelriktare (31)garage, DENIM: U - M1 (11)garage, Weland Stål: Läktfästen (16)hustak, DENIM: U - M1 (11)hustak, ESDEC: ClickFit EVO Universal Hook (25)takkupa, DENIM: U - M1 (11)takkupa, ESDEC: ClickFit EVO Universal Hook (25)

Varselmärkning

Anmärkningar

1/4

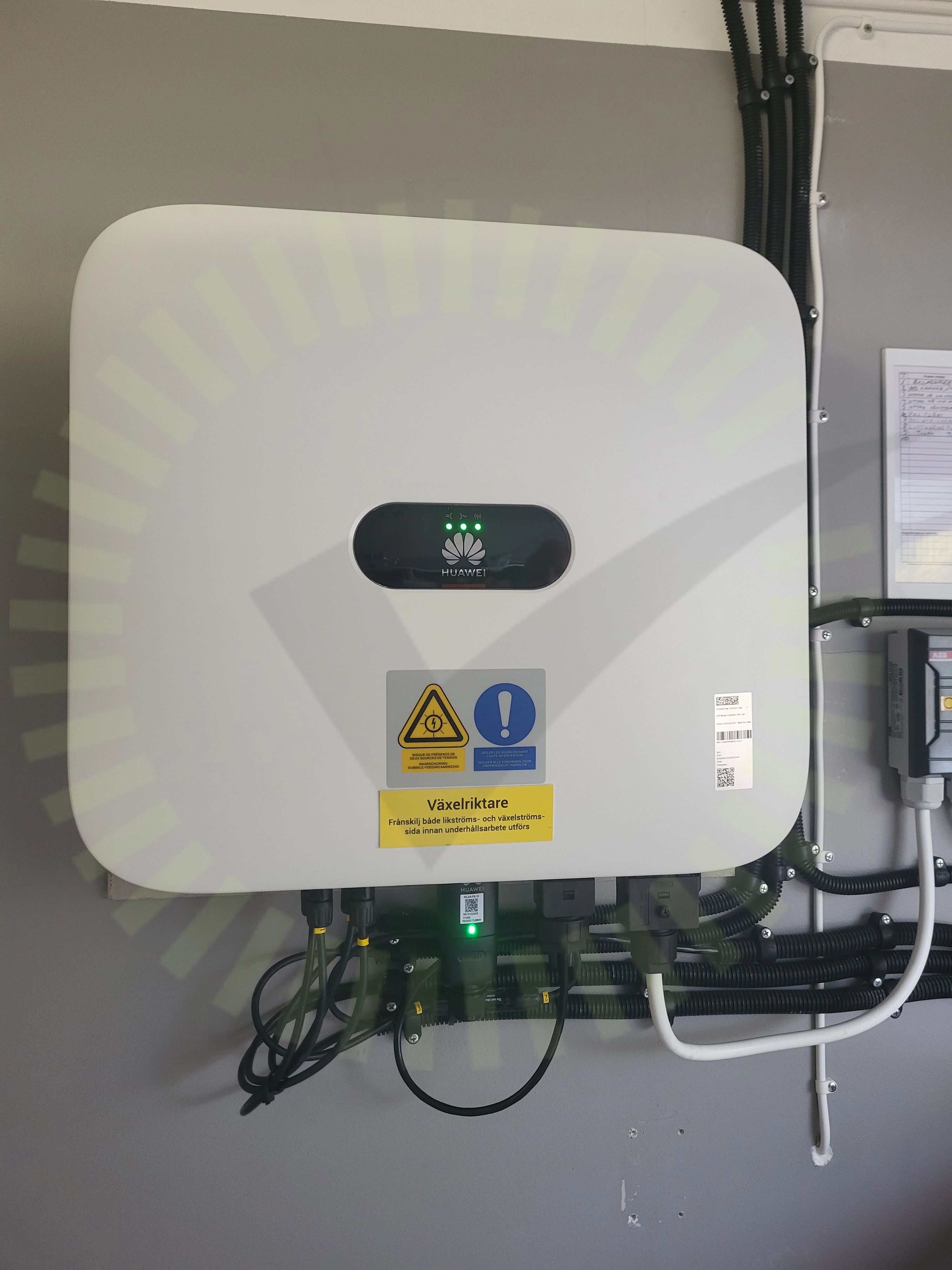

1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/31

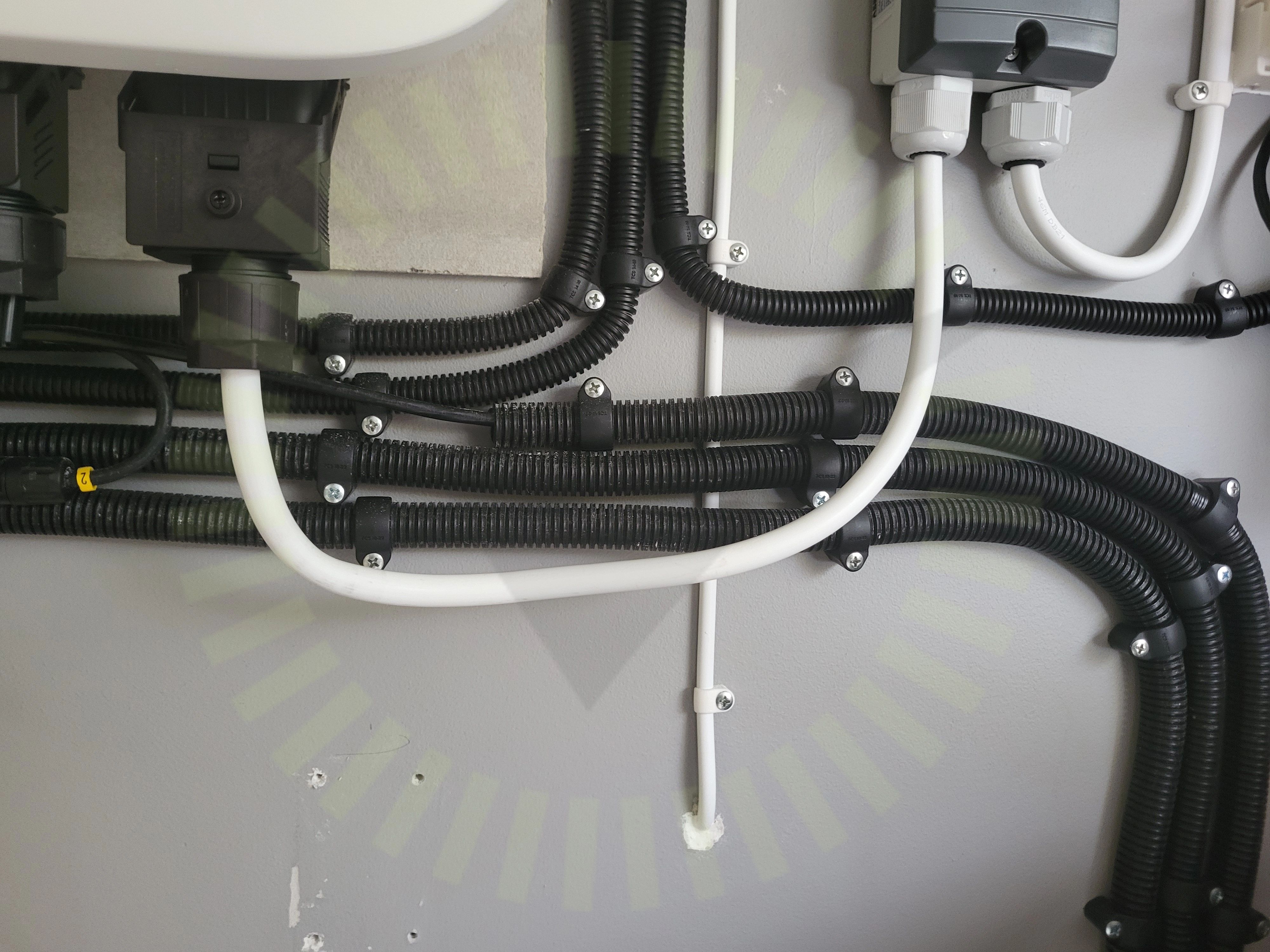

2.1 AC Förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

30/31

AC Böjradie

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Dokumentation Växelriktare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

Skador

Smartmätare

Säkring

Utrymme

Ventilation

Vinkel

garage, DENIM: U - M1

Godkända kontrollpunkter

11/11

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panel separerade

Skada

Skador

Skugga

Strängförläggning

garage, Weland Stål: Läktfästen

Anmärkningar

1/16

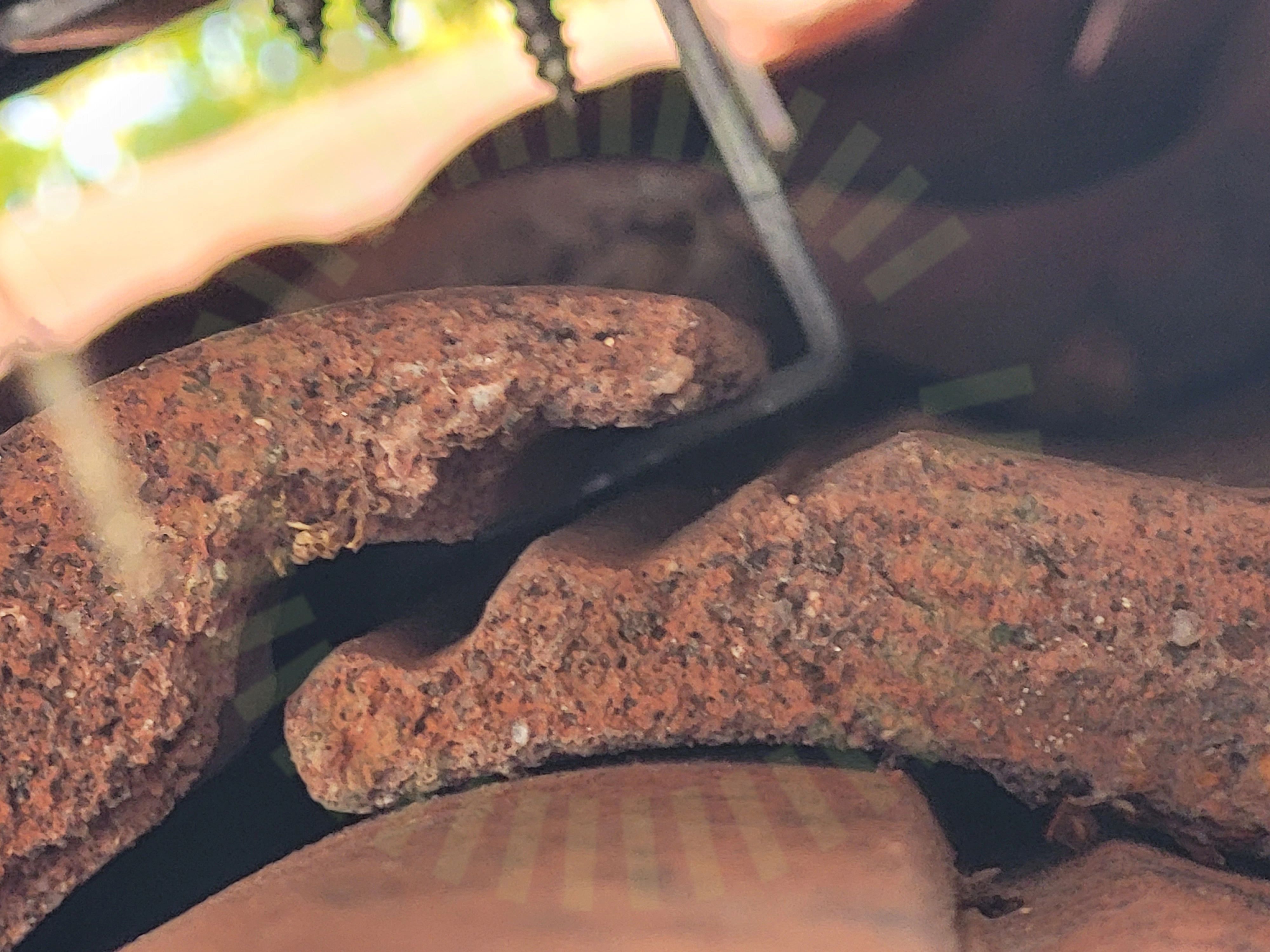

4.1 Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/16

Avstånd

Bärläkt

CC mått

Främmande material

Kabeluppfästning

Mittfäste

Shims

Skador

Skarp kant

Skenornas infästning

Skydd

Slutfäste

Snö- och Vindlastberäkning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/16

Takgenomföring

hustak, DENIM: U - M1

Godkända kontrollpunkter

11/11

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panel separerade

Skada

Skador

Skugga

Strängförläggning

hustak, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

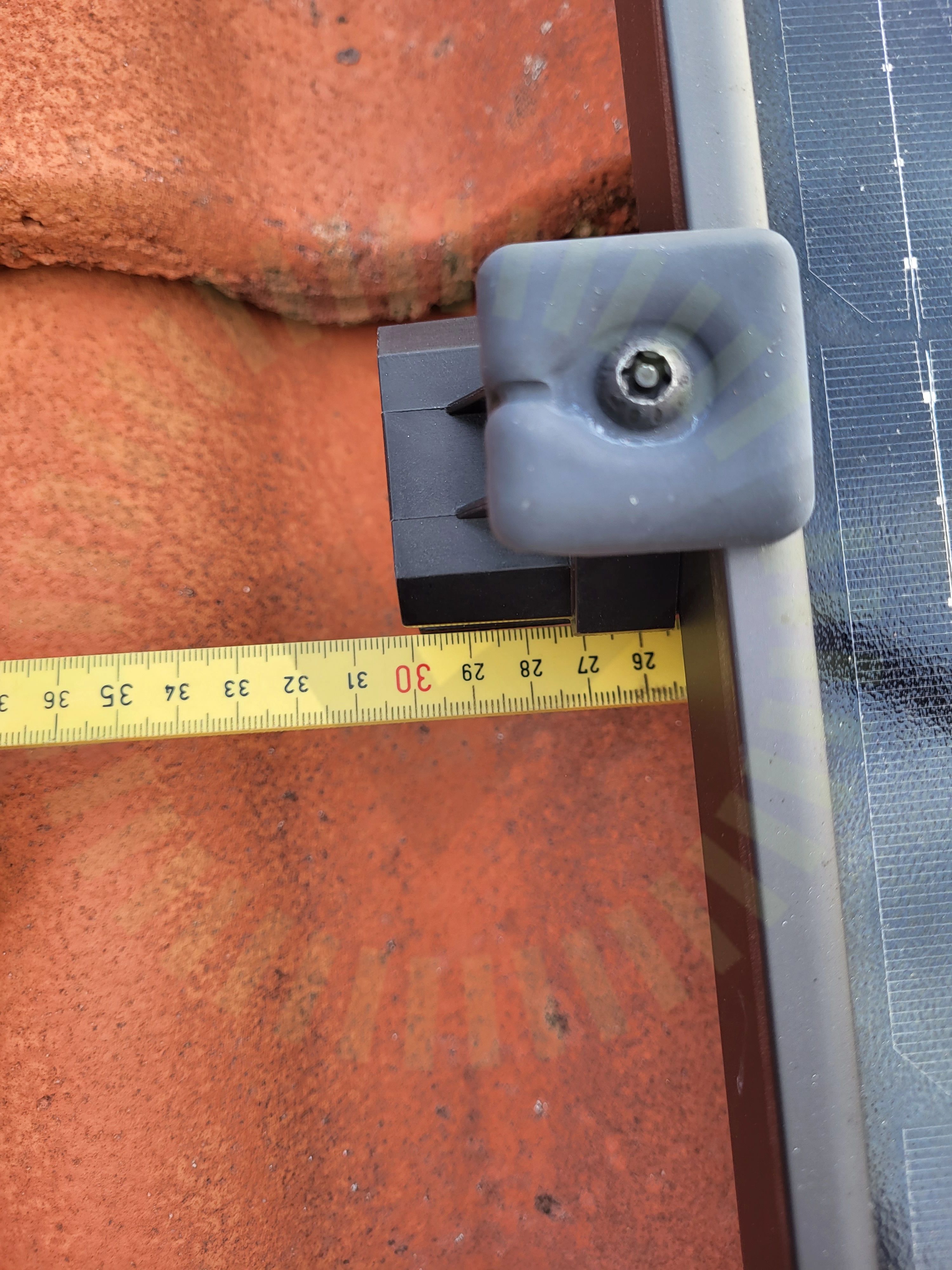

6.1 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar.

Tillverkarens anvisningar

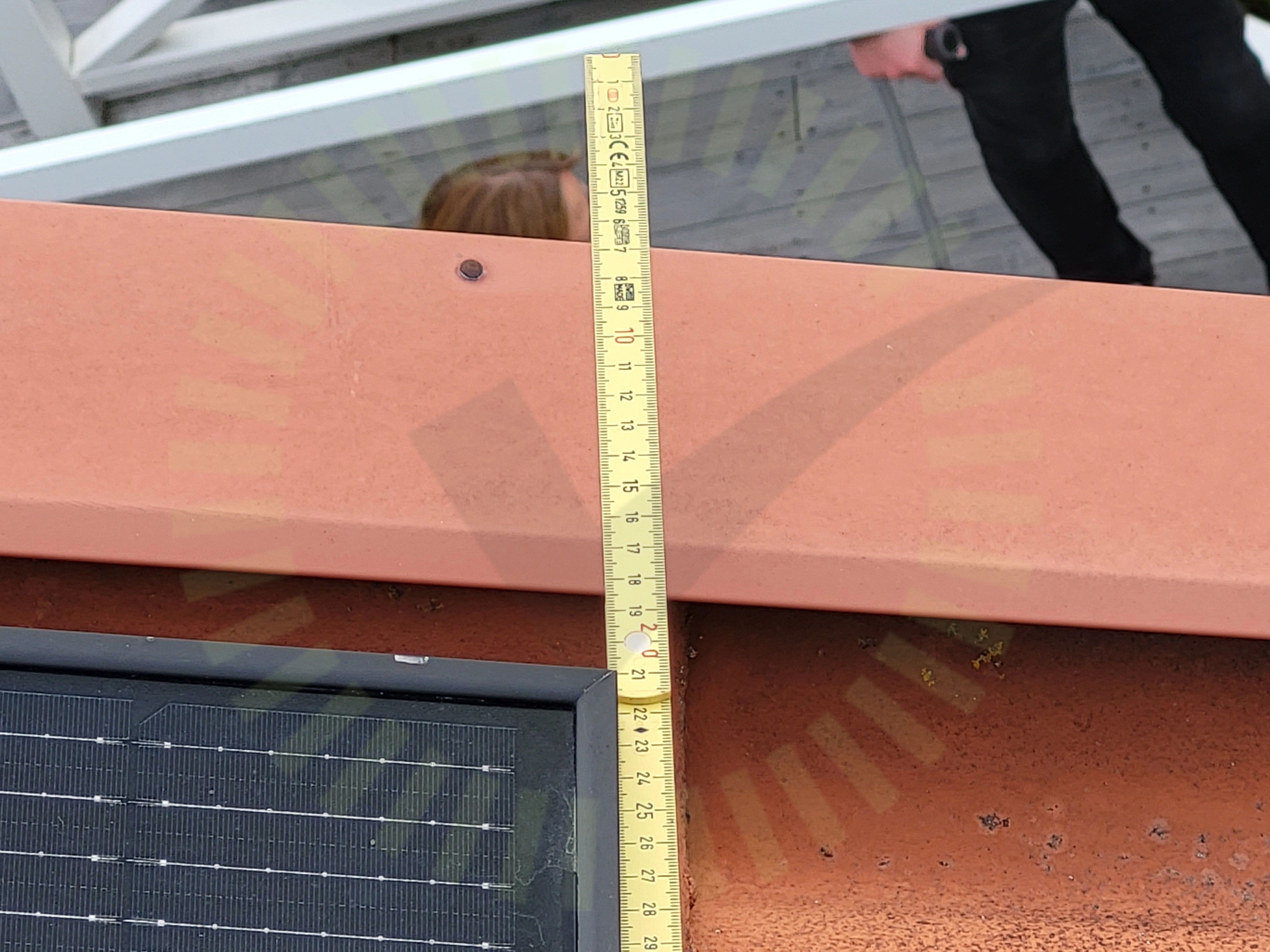

6.2 Säkerhetsavstånd

Inte godkänd

Avstånd till takets kant följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/25

Avstånd

Belastning

Bärläkt

CC mått

Främmande material

Höjdjustering

Kabeluppfästning

Klämmans omfång

Mittfäste

Panelramens tjocklek

Shims

Skador

Skarp kant

Skenornas infästning

Skenskarvar

Skydd

Slutfäste

Snö- och Vindlastberäkning

Takhöjd

Taklutning

Urspårning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

takkupa, DENIM: U - M1

Godkända kontrollpunkter

11/11

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panel separerade

Skada

Skador

Skugga

Strängförläggning

takkupa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

8.1 CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Uppmätt mått är 1100mm. Lastberäkningens max 610+/-

Tillverkarens anvisningar

8.2 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/25

Avstånd

Belastning

Bärläkt

Främmande material

Höjdjustering

Kabeluppfästning

Klämmans omfång

Mittfäste

Panelramens tjocklek

Shims

Skador

Skarp kant

Skenornas infästning

Skenskarvar

Skydd

Slutfäste

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takhöjd

Taklutning

Urspårning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Besiktningsrapport

9.4

Installation genom

Solcellsproffsen

Datum

13 oktober 2022

Ort

Bålsta, Uppland län

95% godkända

5% ej godkända

Om installationen

Kontrollpunkter

Varselmärkning

Anmärkningar

1/4

1.1 Varning för likström

Godkända kontrollpunkter

3/4

Växelriktare

Anmärkningar

1/31

2.1 AC Förläggning

Godkända kontrollpunkter

30/31

garage, DENIM: U - M1

Godkända kontrollpunkter

11/11

garage, Weland Stål: Läktfästen

Anmärkningar

1/16

4.1 Avstånd panna

Godkända kontrollpunkter

14/16

Ej tillgängligt vid besiktning

1/16

hustak, DENIM: U - M1

Godkända kontrollpunkter

11/11

hustak, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

6.1 Skenornas överhäng

6.2 Säkerhetsavstånd

Godkända kontrollpunkter

22/25

Ej tillgängligt vid besiktning

1/25

takkupa, DENIM: U - M1

Godkända kontrollpunkter

11/11

takkupa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

8.1 CC mått

8.2 Skenornas överhäng

Godkända kontrollpunkter

22/25

Ej tillgängligt vid besiktning

1/25
