Besiktningsrapport

9.0

Installation genom

Svea Solar

Datum

12 juli 2023

Ort

Ystad, Skåne län

Klämmornas placering

Skenornas infästning

Kopplingslåda

+ 6

90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemESDEC Lutande Panntak

MontagesystemWasi: Papptak

VäxelriktareGoodWe: GW17-25K SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/24

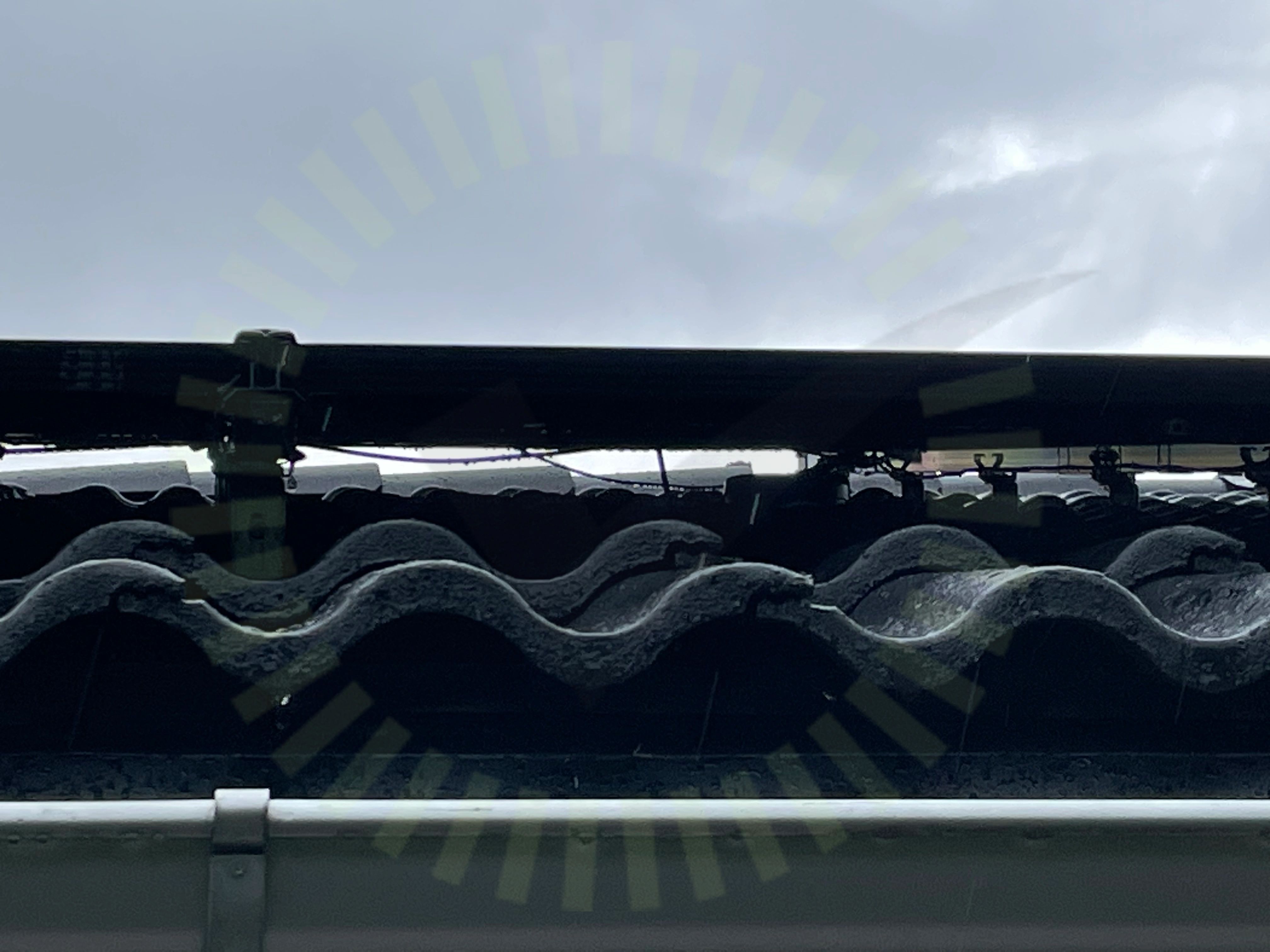

1.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst generellt under panelfälten.

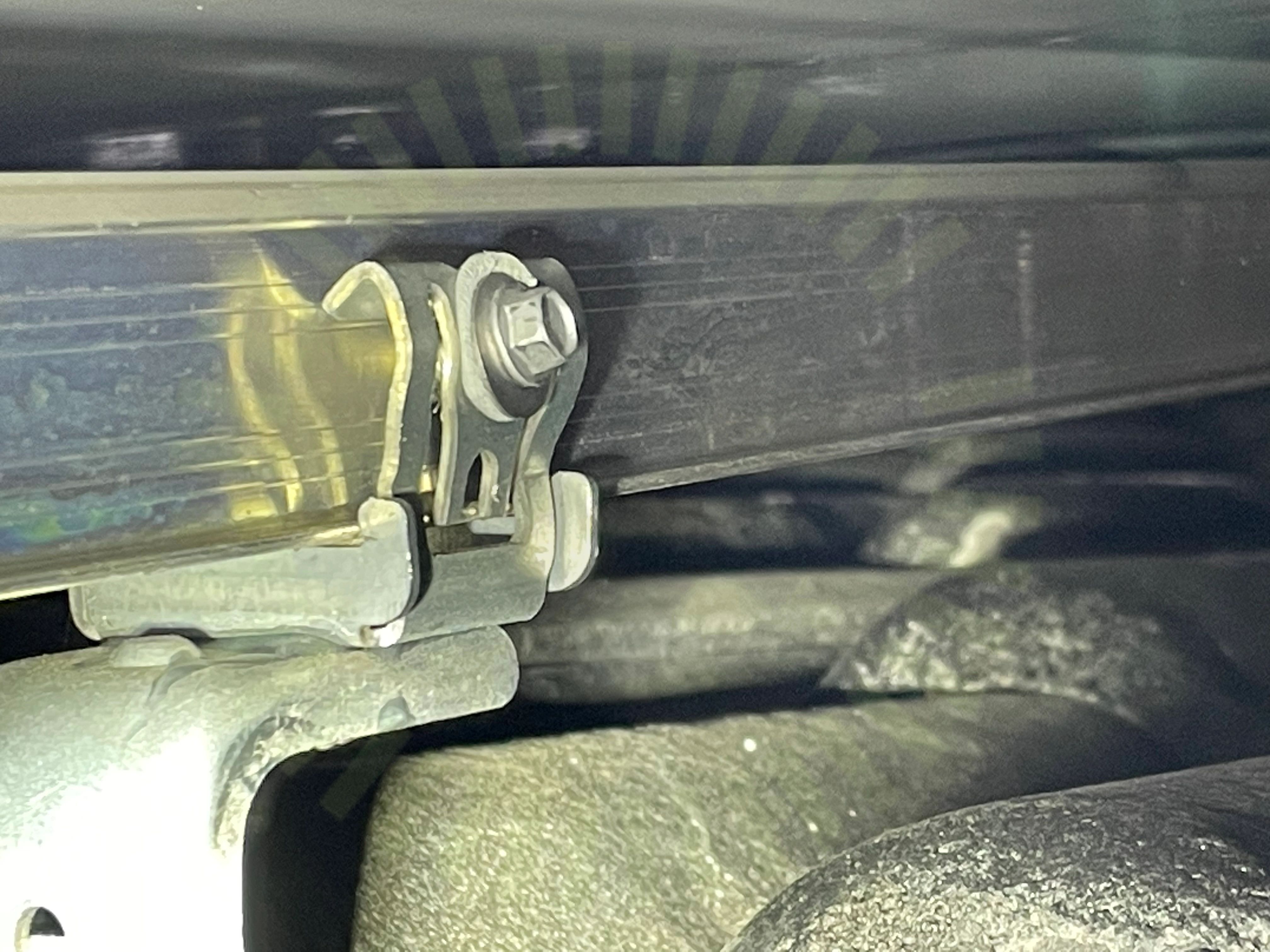

1.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad. Detta på flertalet ställen under panelfälten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

22/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

GoodWe: GW17-25K SDT G2 Series

Anmärkningar

4/44

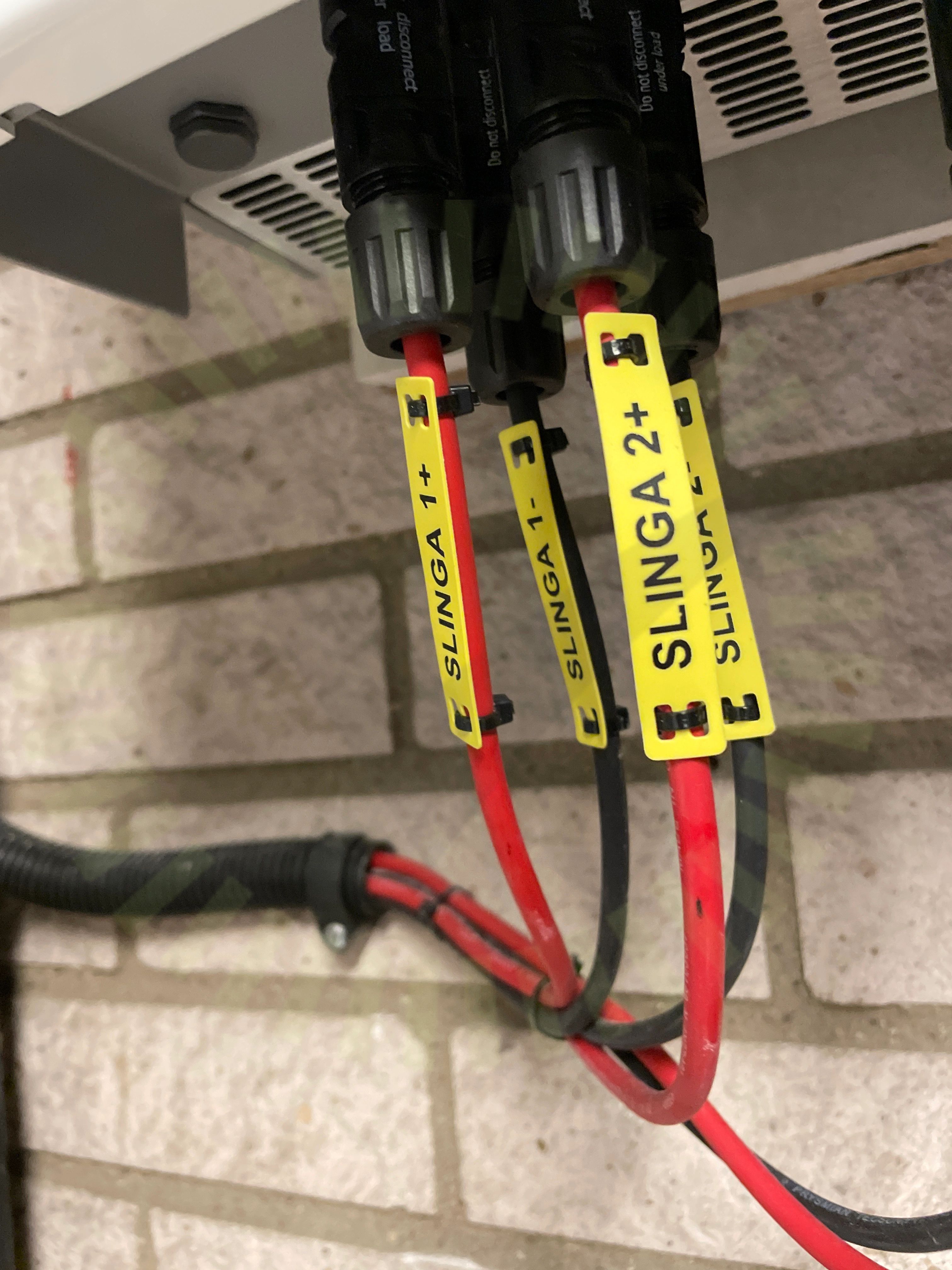

2.1 DC Kontakter stress

Inte godkänd

Kablage är uppfäst på sådant vis att kontakterna blir stress påverkade av den negativa tyngden.

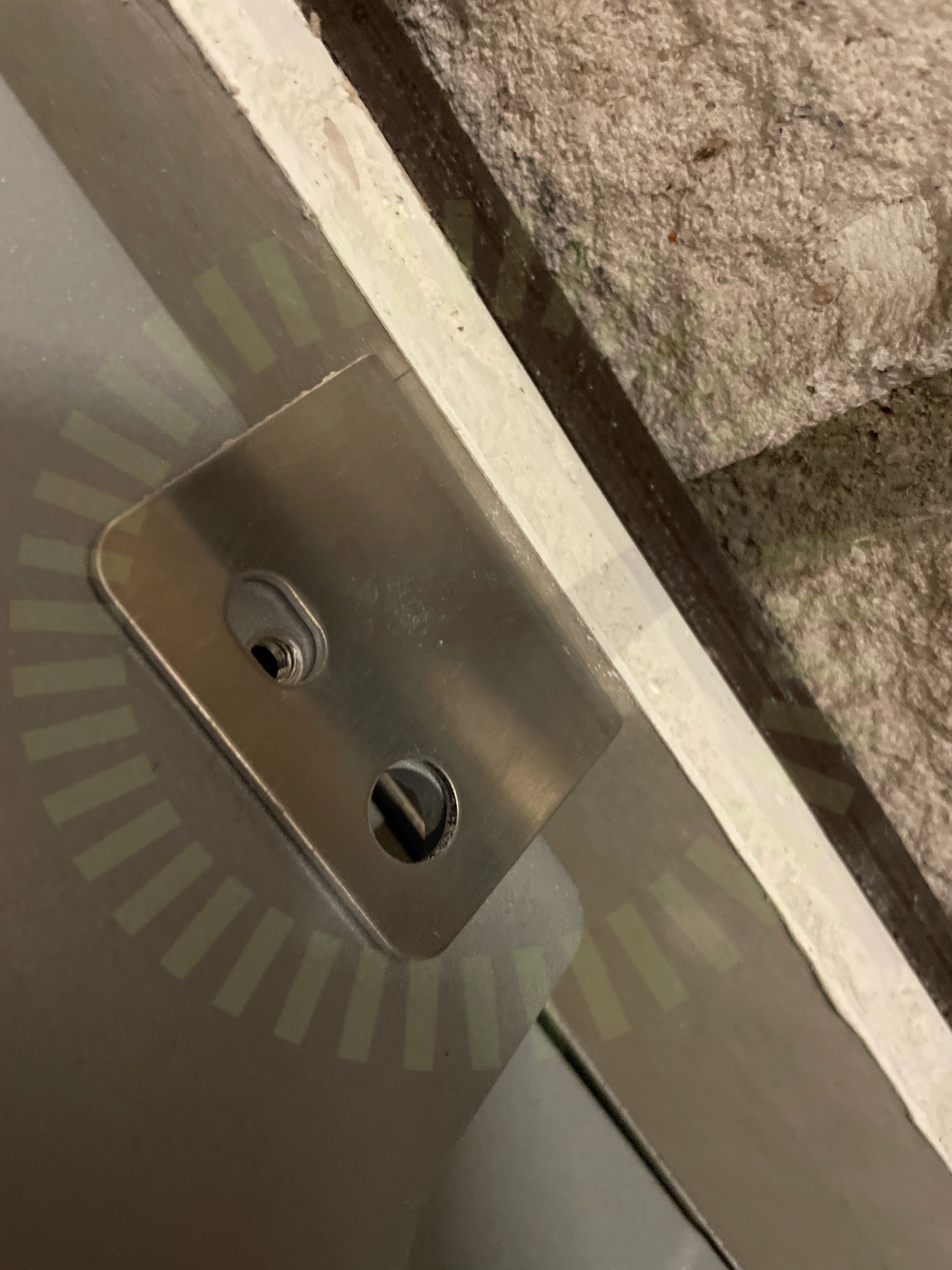

2.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad i bakplattan.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 20

2.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

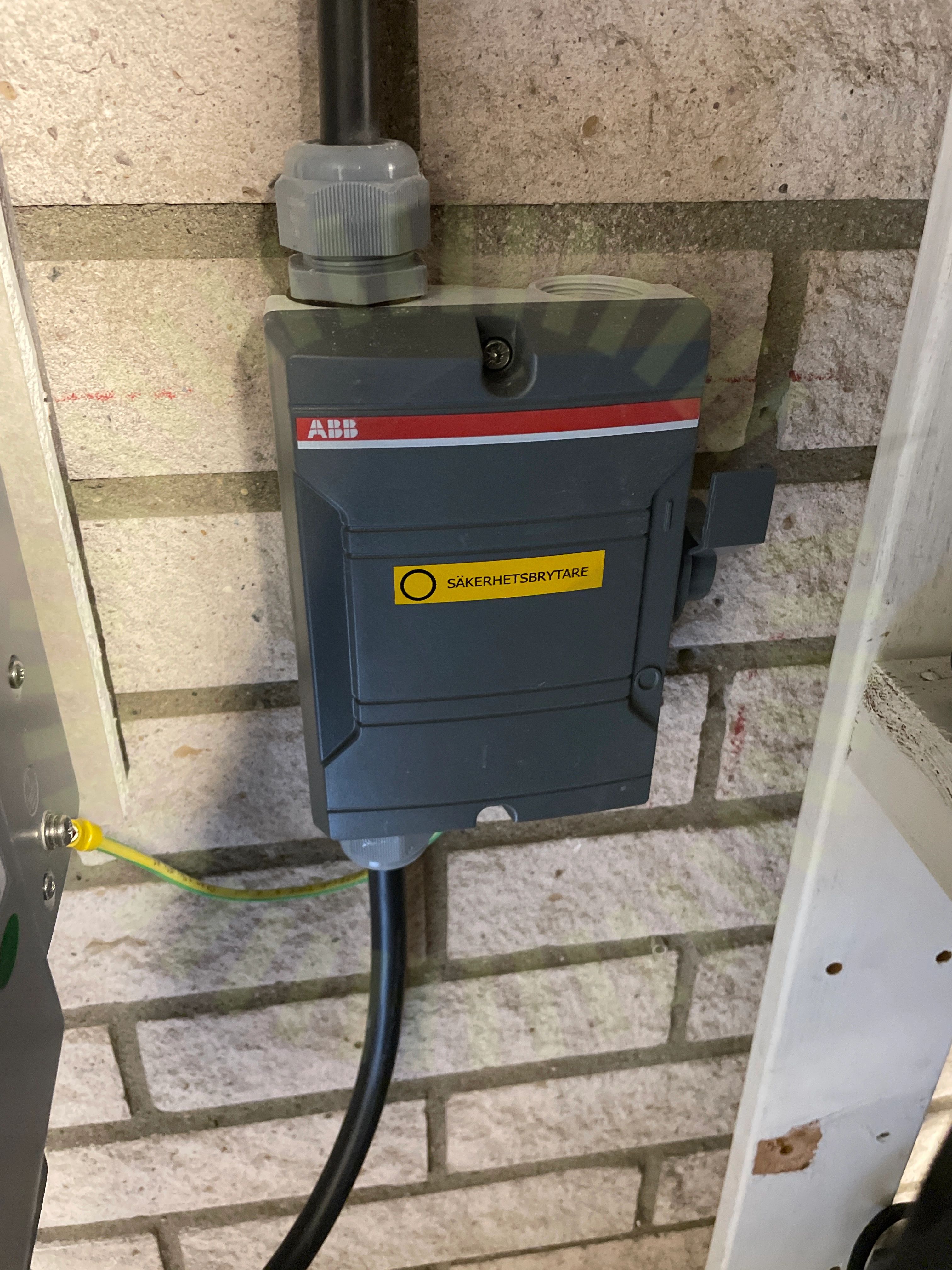

2.4 Varning för backspänning

Inte godkänd

Varning bakspänning saknas på säkerhetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

39/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Tillförlitligt fäst

Risen: RSM40-8

Anmärkningar

4/17

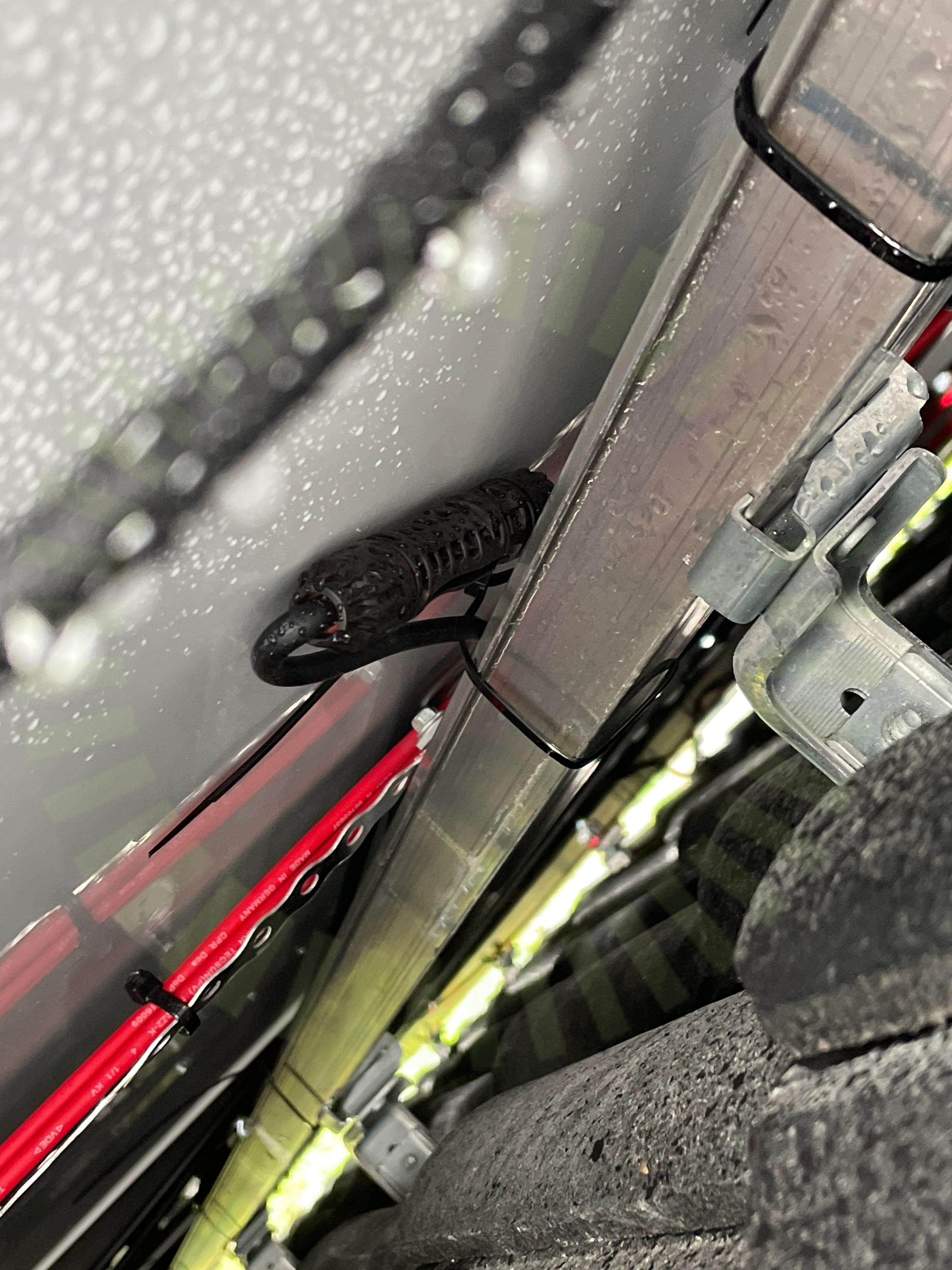

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 115mm.

PV module installation and maintenance manual A1 2023 sida 26.

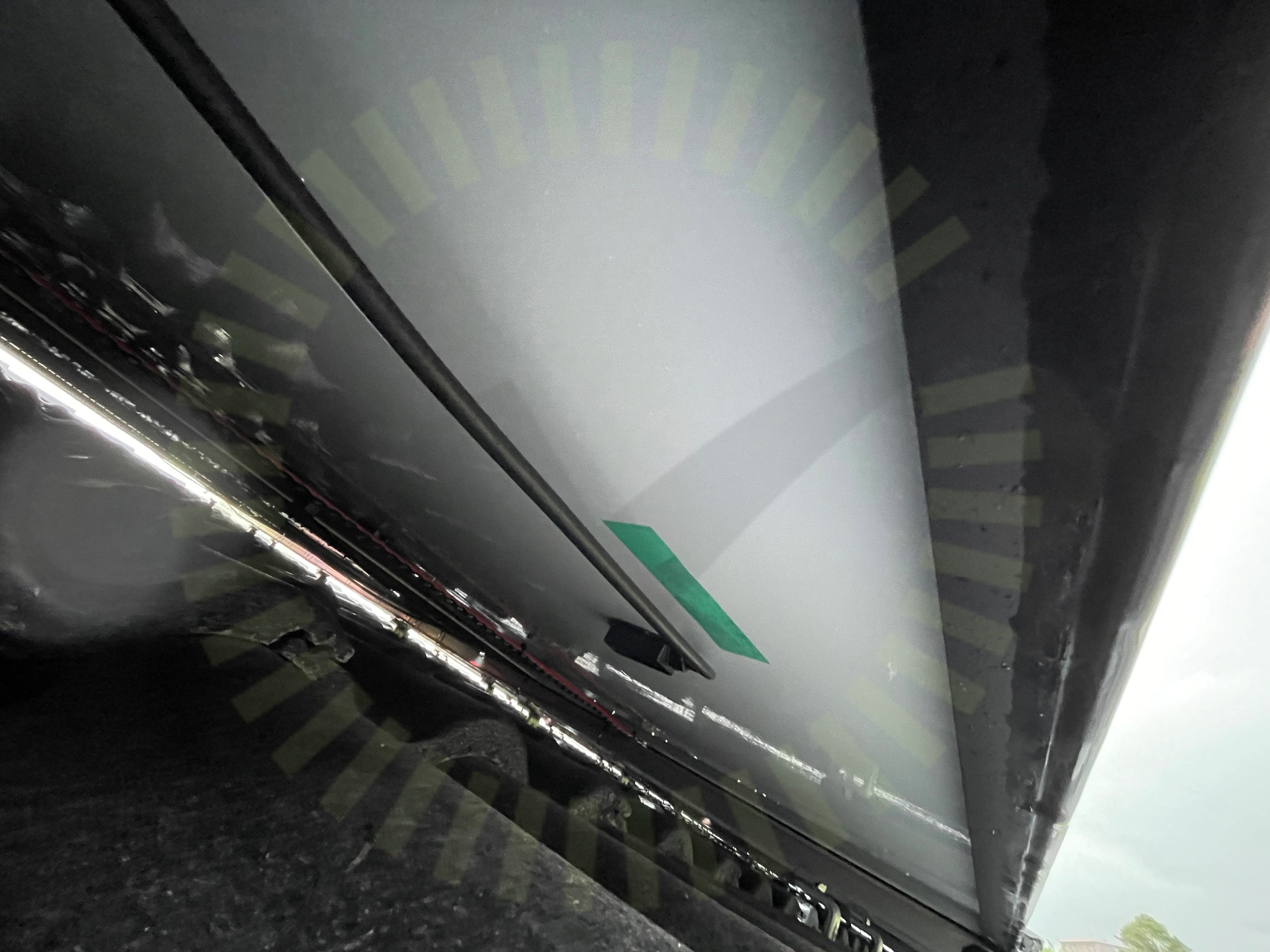

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan under flertalet paneler på samtliga panelfält.

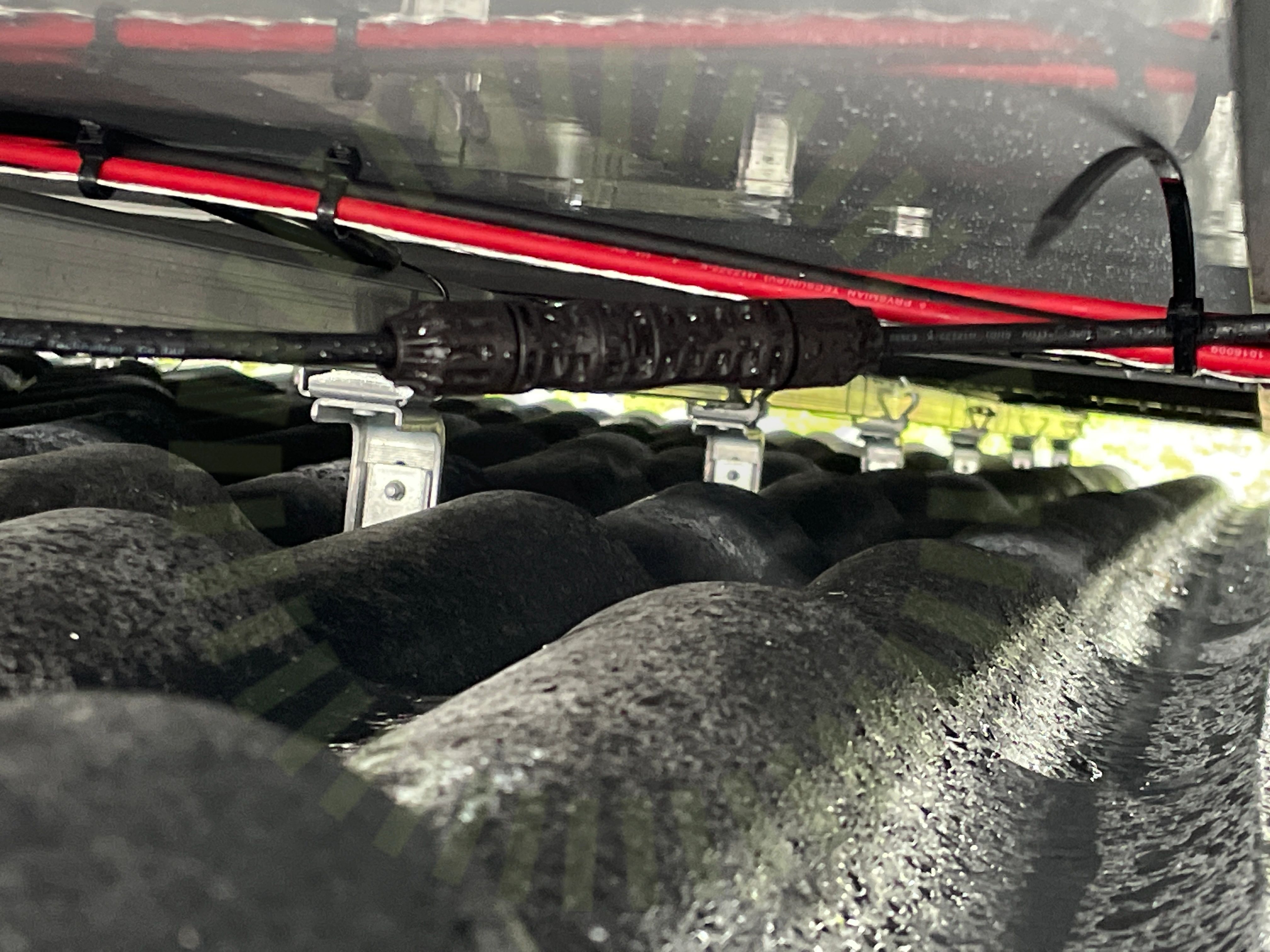

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna och utsätter den för stress.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/1

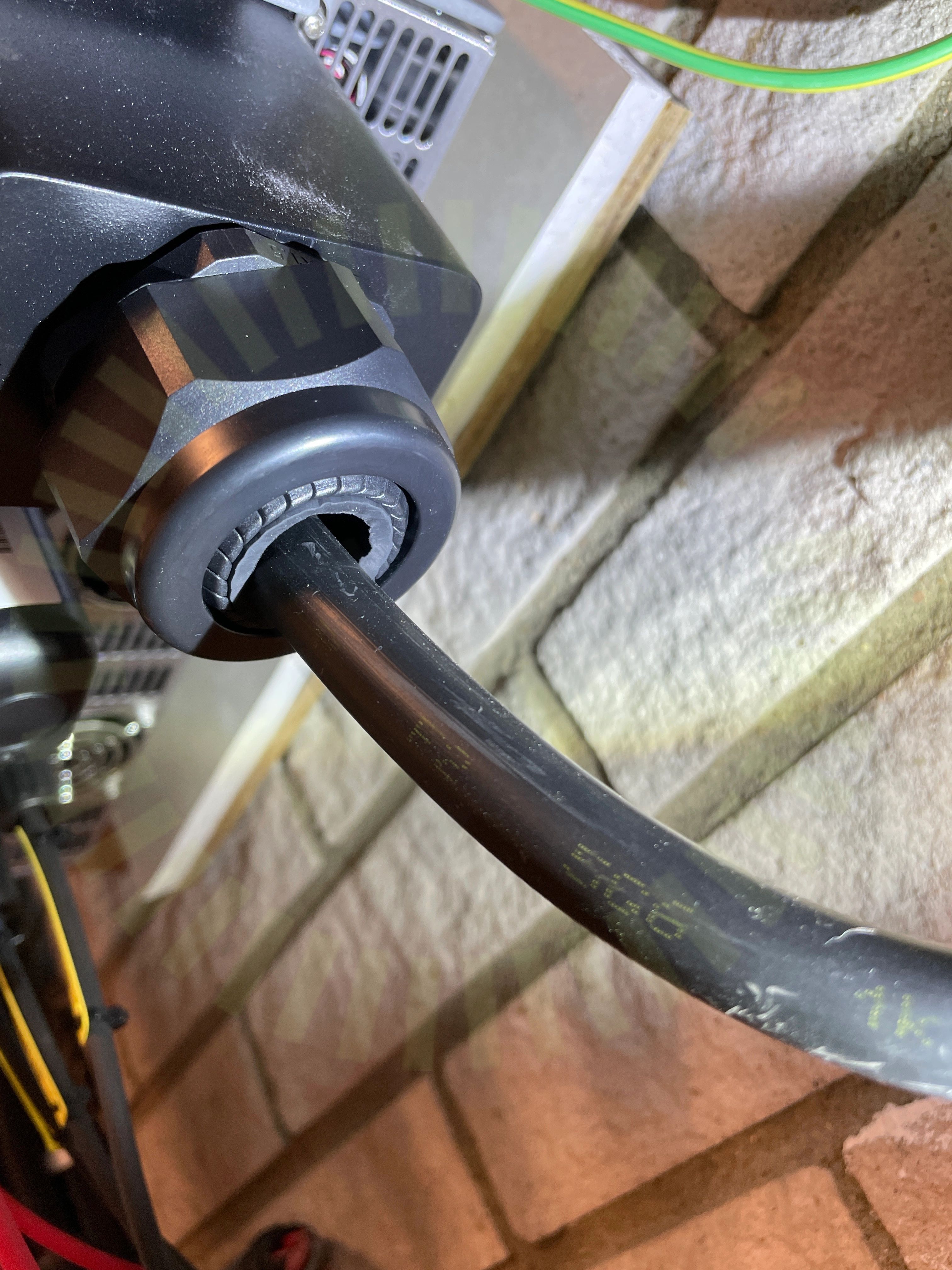

4.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kabel samt håller den inte tät. Felaktig packning använd.

Wasi: Papptak

Godkända kontrollpunkter

13/14

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSvetsning av takpappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/14

Mekanisk infästning
