1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.0
Installation genom
Sesol
Datum
1 april 2024
Ort
Trosa, Södermanlands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
CHINT: Huawei DTSU666 (med CT)
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
14/14Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
3/39

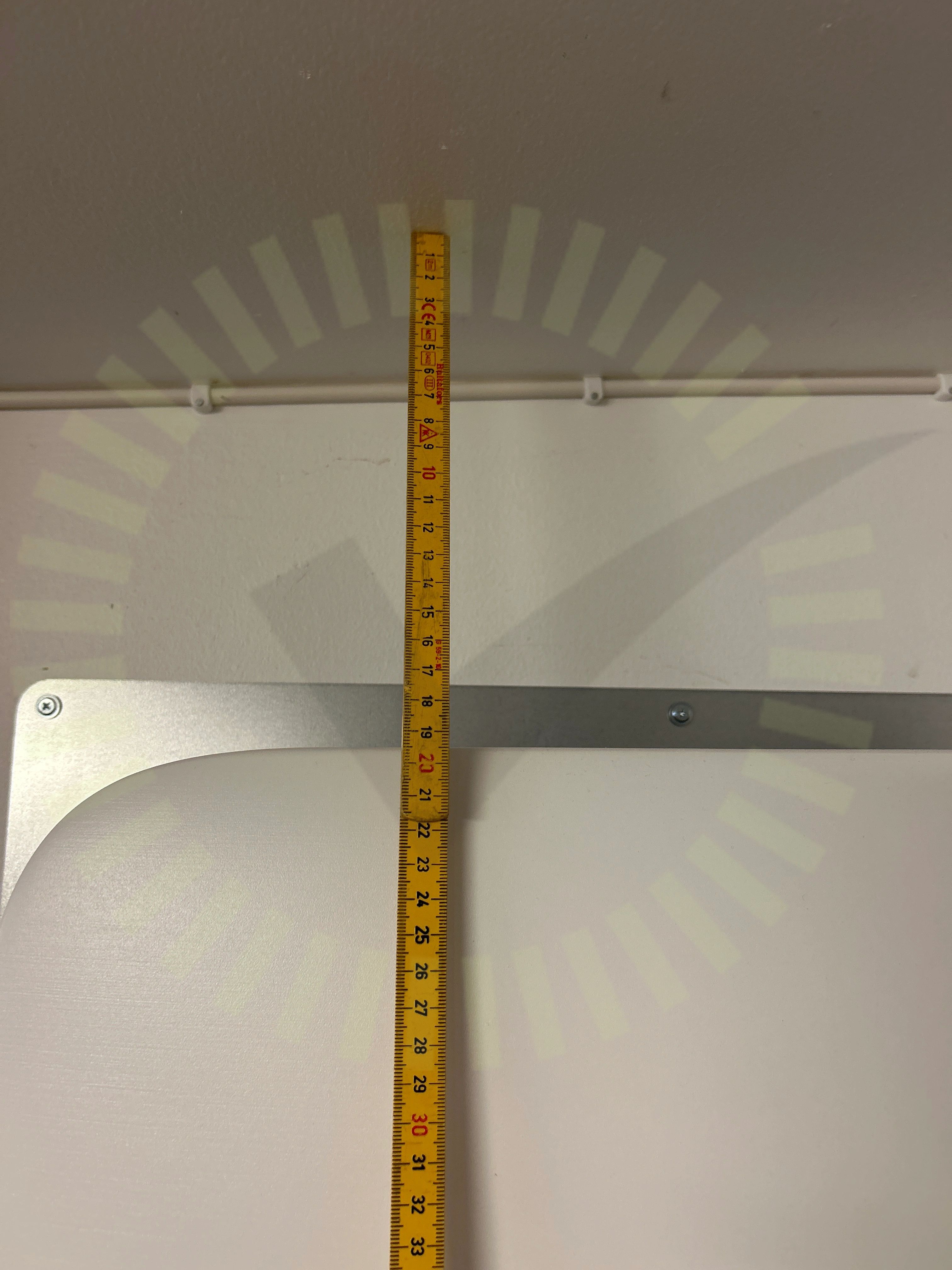

4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
4.2 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

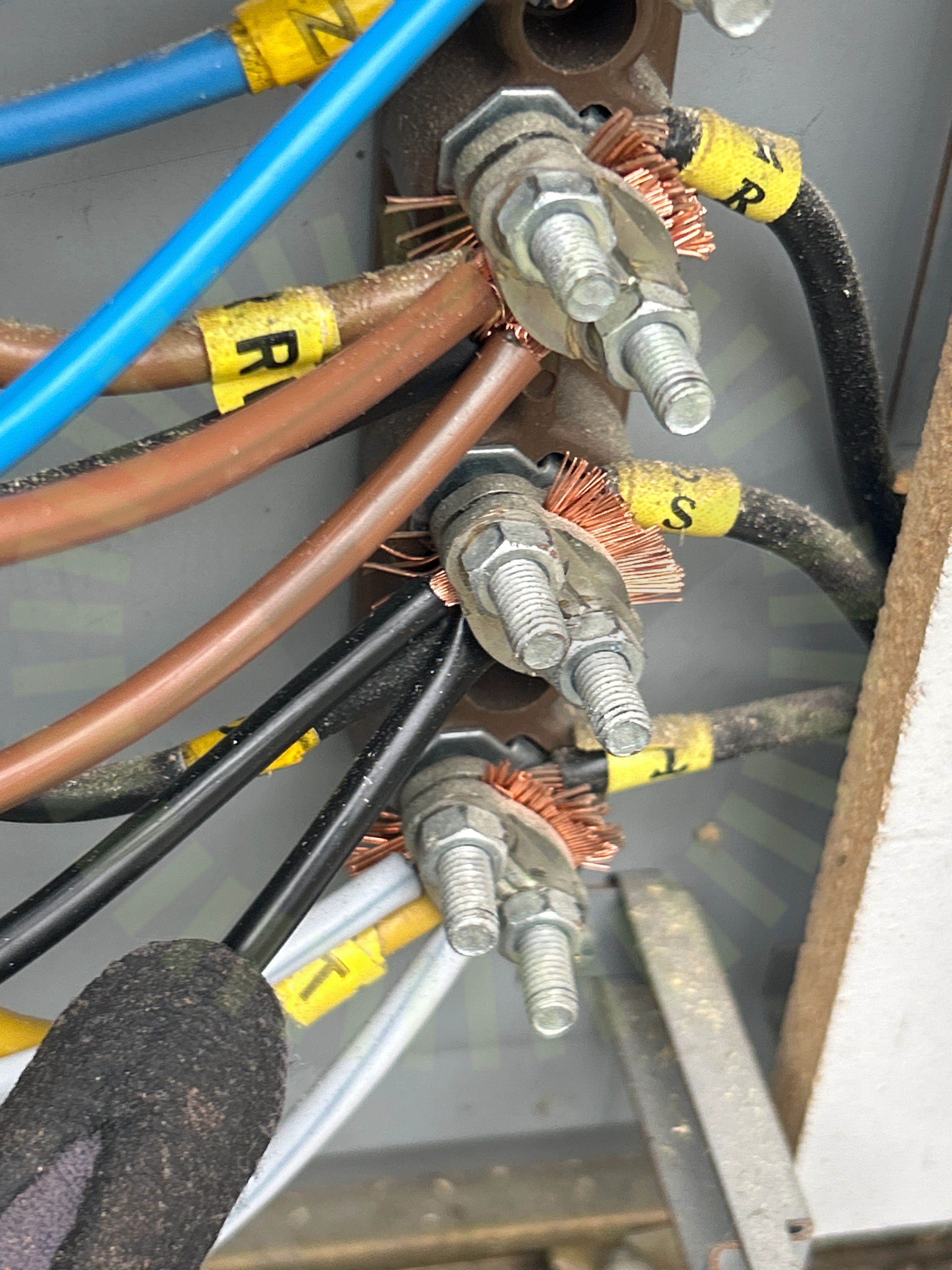

4.3 Anslutning av ledare
Inte godkändIsolering är klämd i plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/39AC kablage förläggningAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/39DC Max SpänningDC Min Spänning
Longi: LR5-54HPB
Anmärkningar
3/18

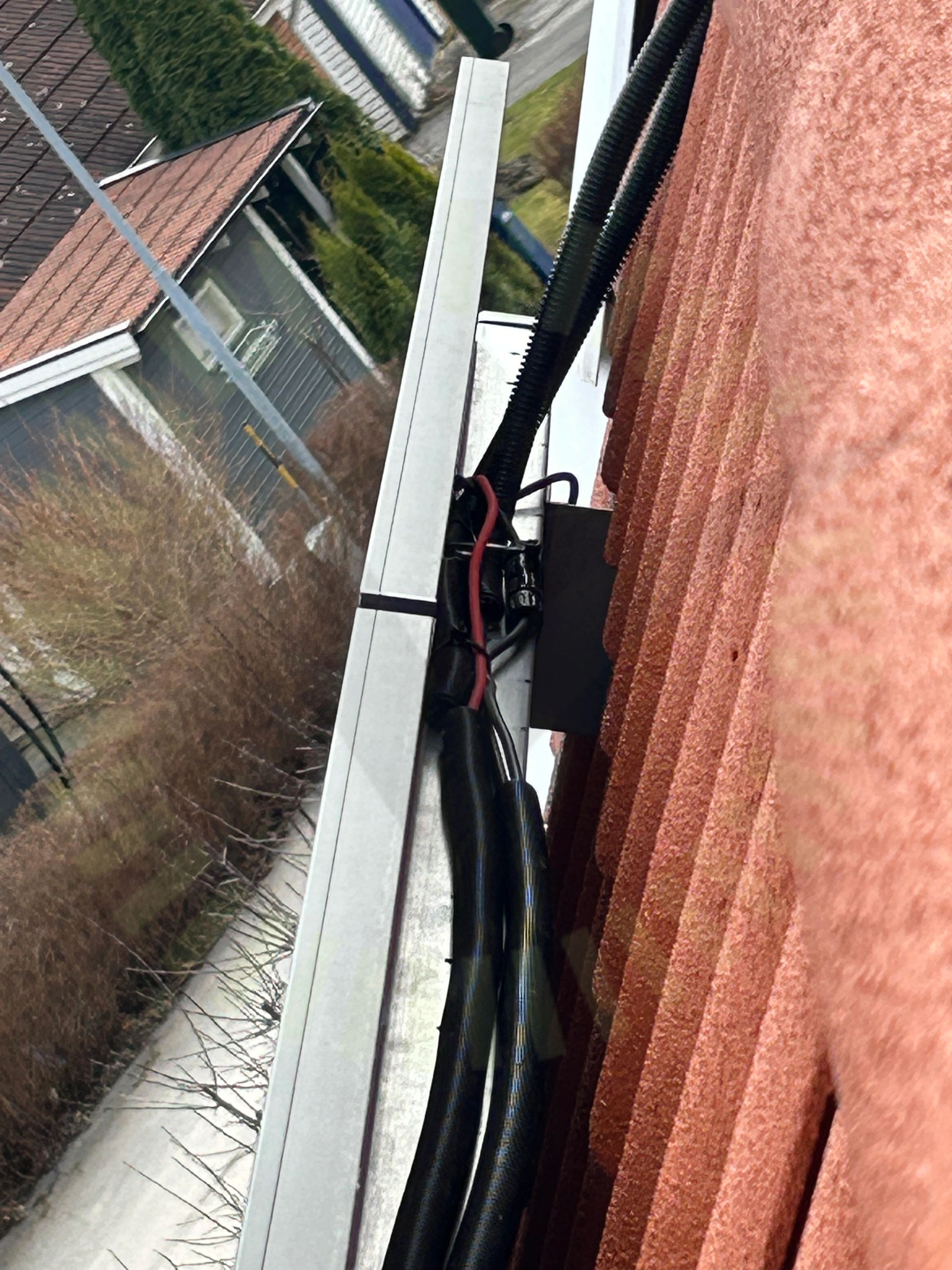

5.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
5.2 Kopplingslåda böjradie
Inte godkändKablage från kopplingslådan är inte uppfäst med tillräckligt stöd.
SS 436 40 00 (522.8.3)

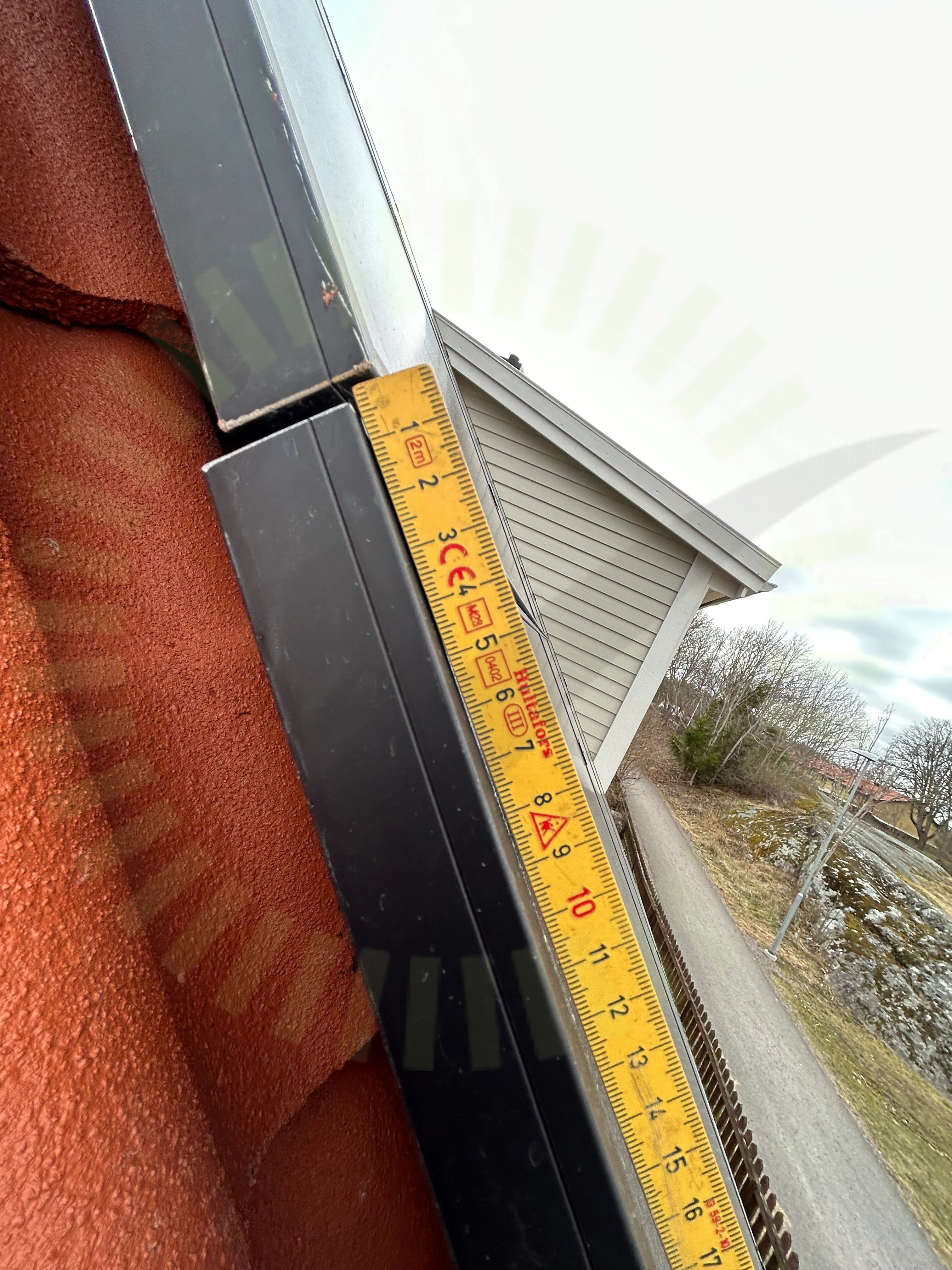

5.3 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/1

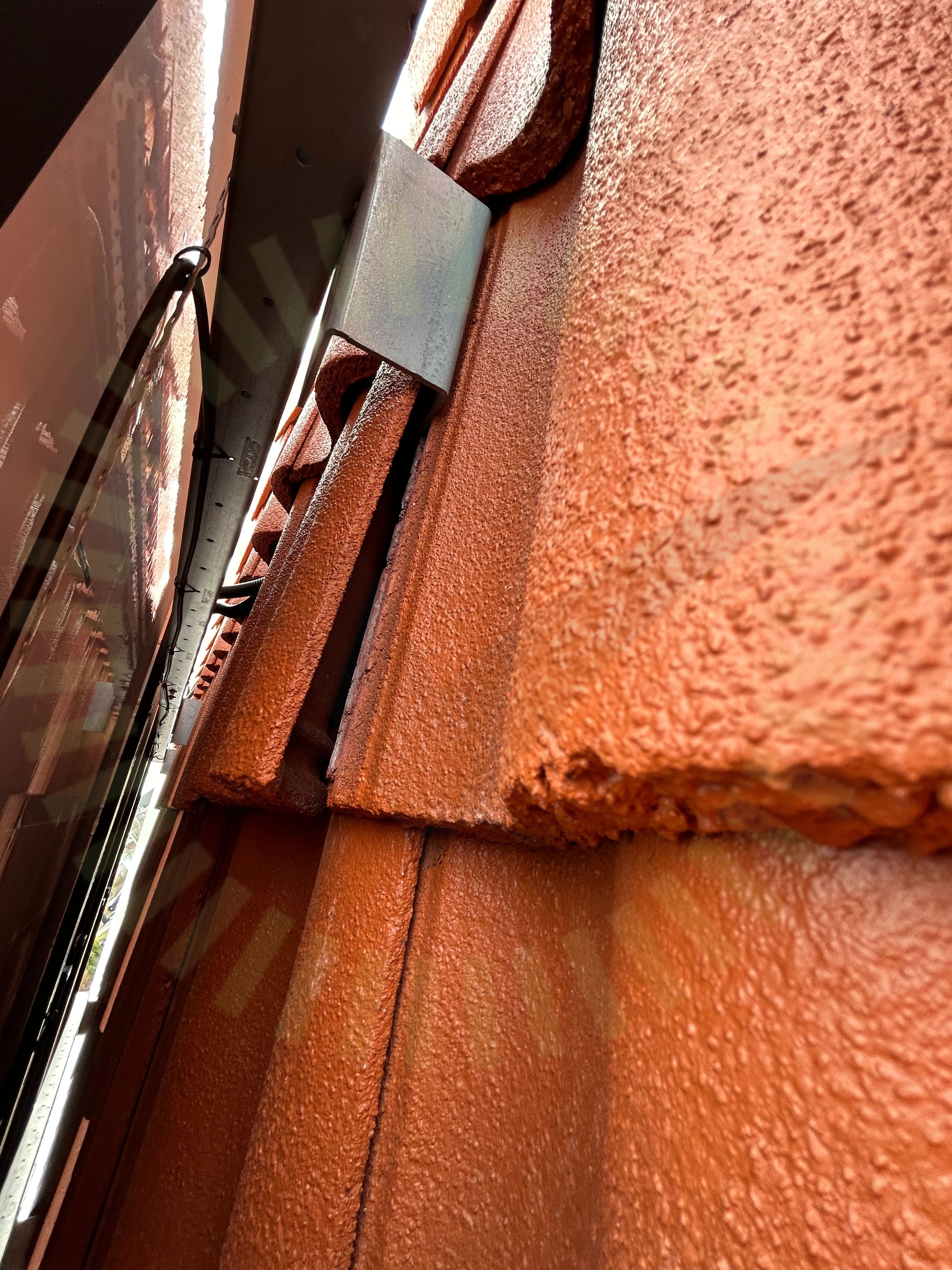

6.1 Takpannor
Inte godkändTakpanna ligger inte korrekt mot infästning, skapar en flera cm stor glipa.
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Weland Stål: Läktfästen
Anmärkningar
3/22

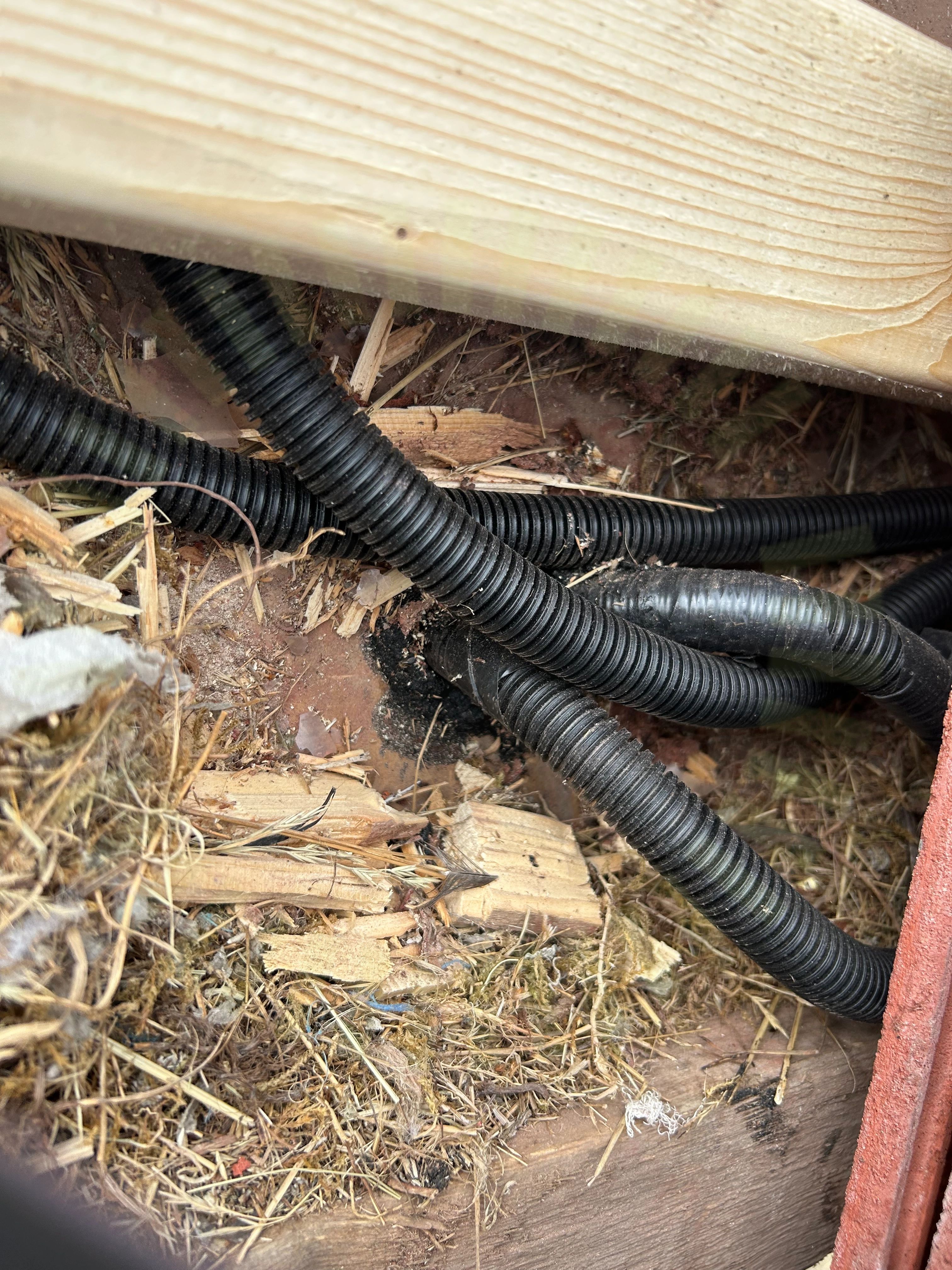

8.1 Takgenomföring
Inte godkändLättundertak är skadat. Underlag för håltagning i tätskiktet saknas.

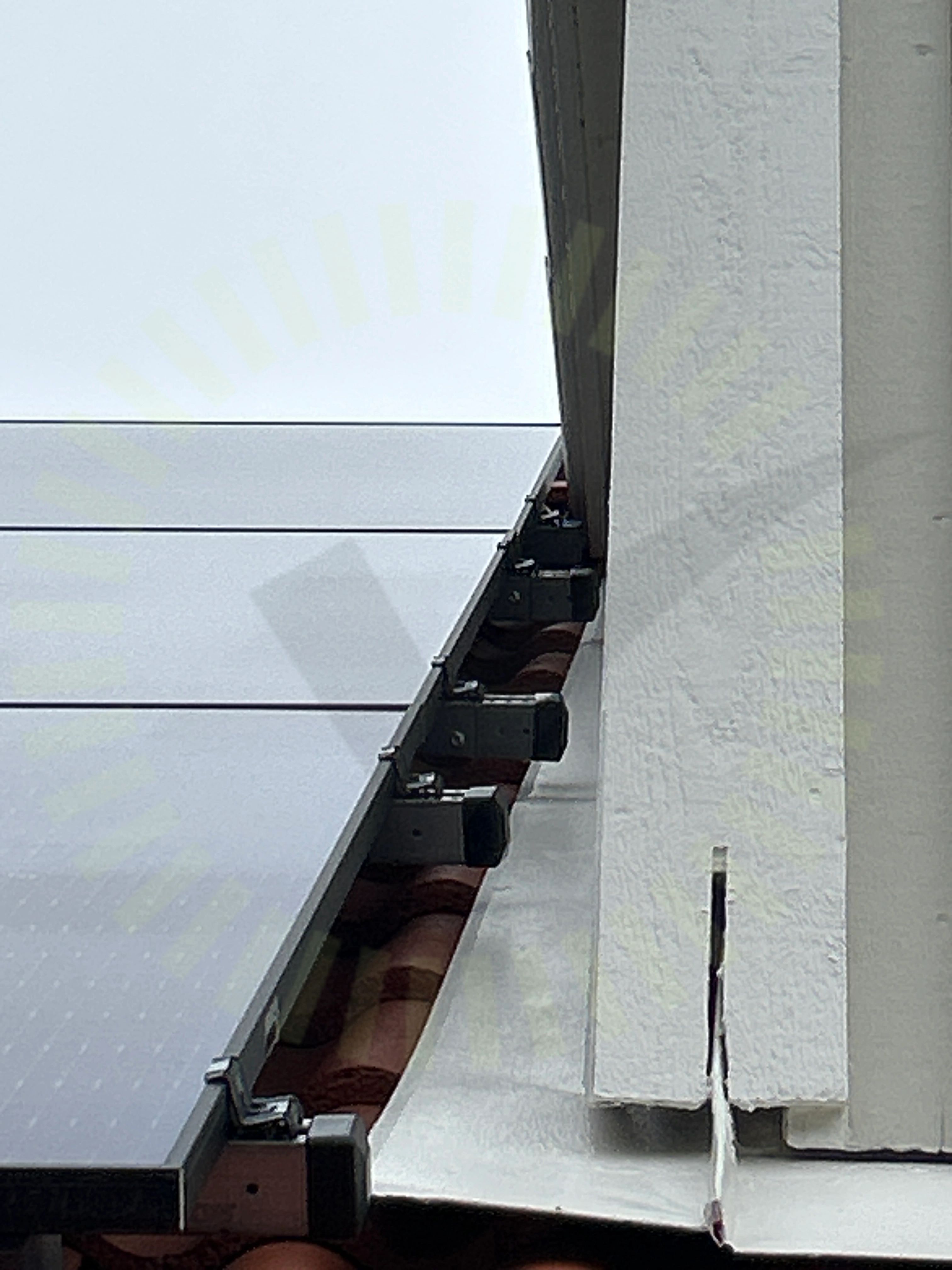

8.2 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101

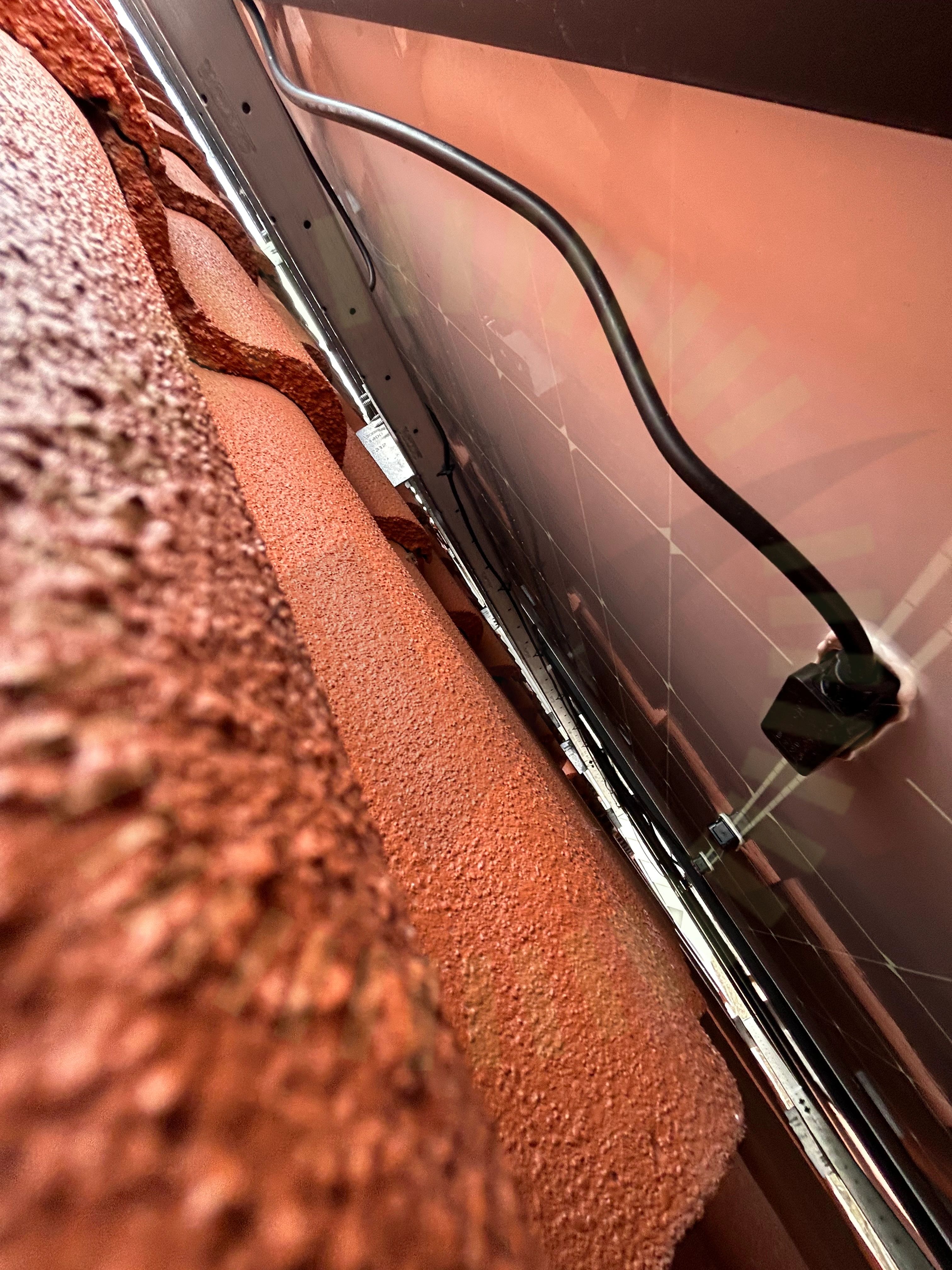

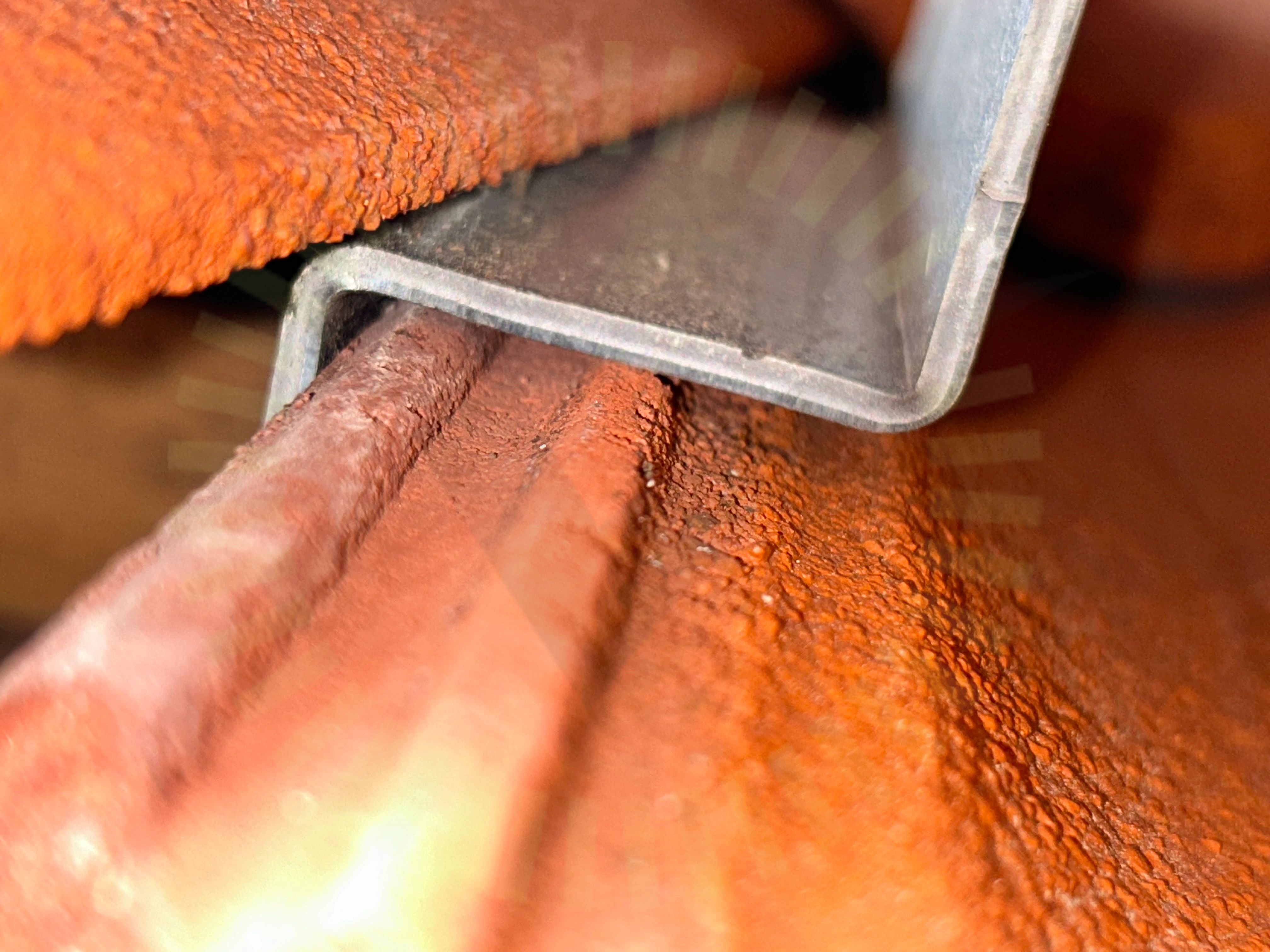

8.3 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
19/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
