Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

8 november 2022

Ort

Osby, Skåne län

Fästens placering

Dragavlastade

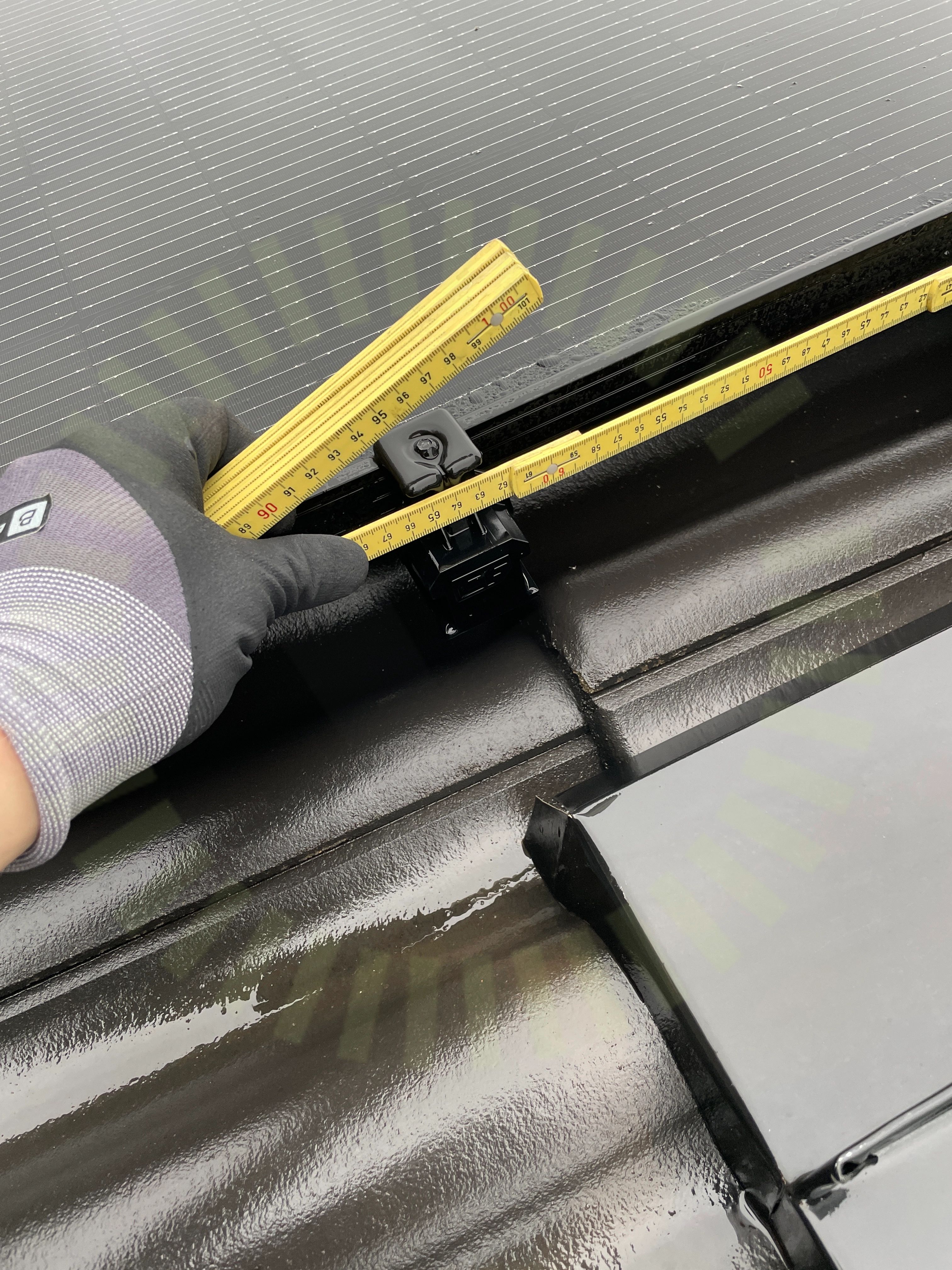

+ 12

83% godkända17% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

PanelerDMEGC: DM(XXX)M10-54HBB/-V

OptimerareSolarEdge: S-Serie

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/12

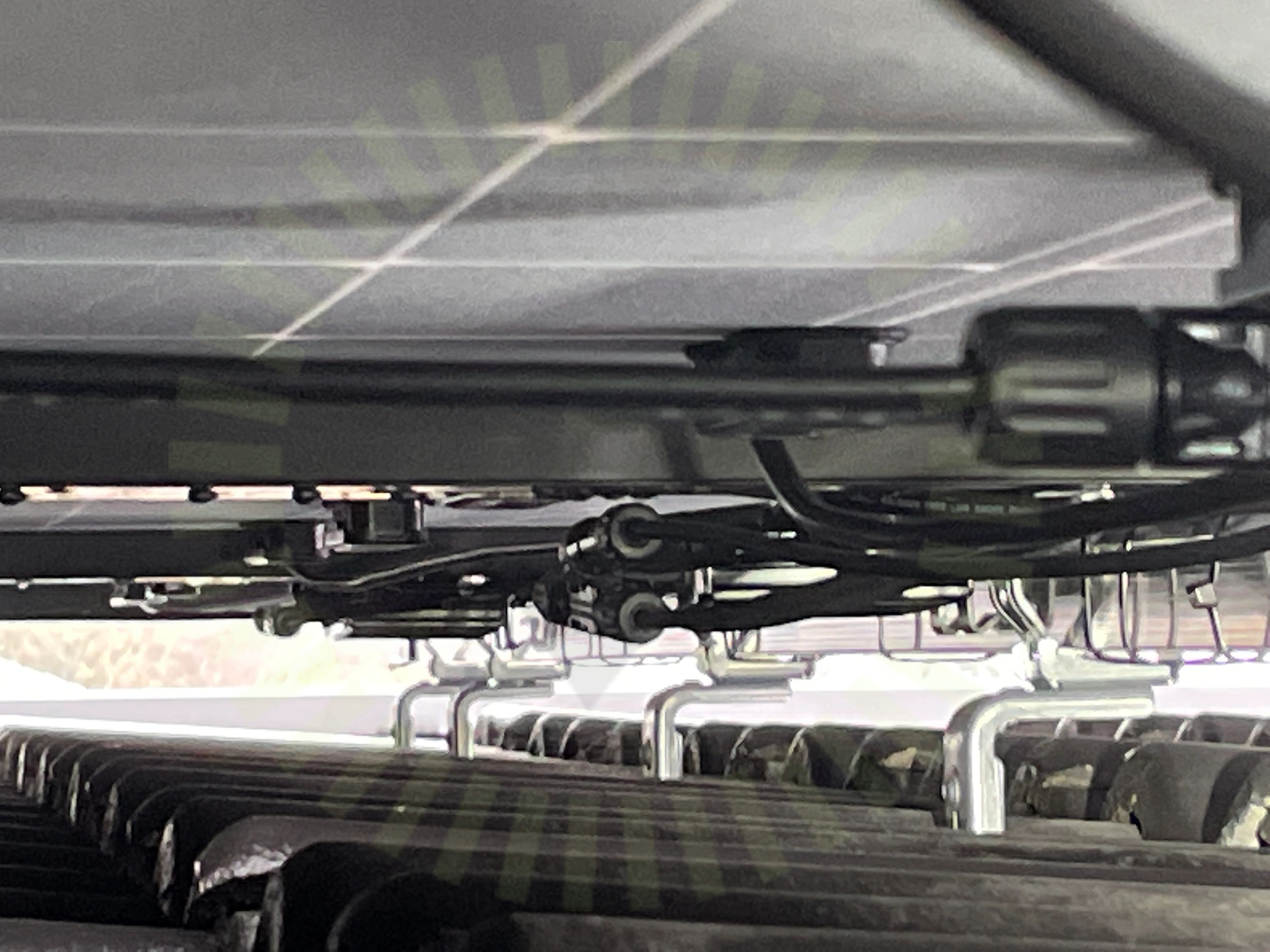

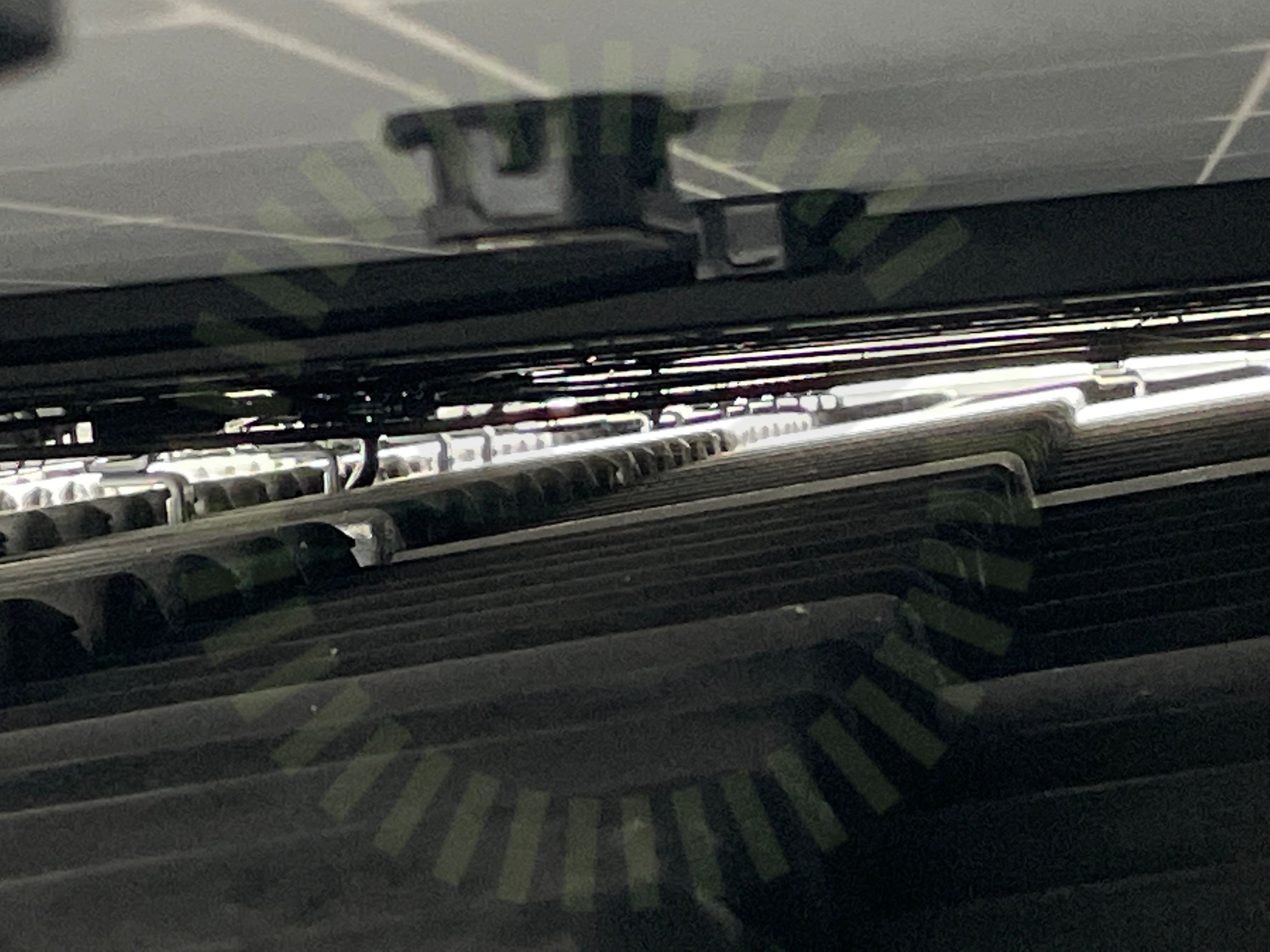

1.1 Dragavlastade

Inte godkänd

Kabel utsätts för drag.

SS 436 40 00 (522.8.3)

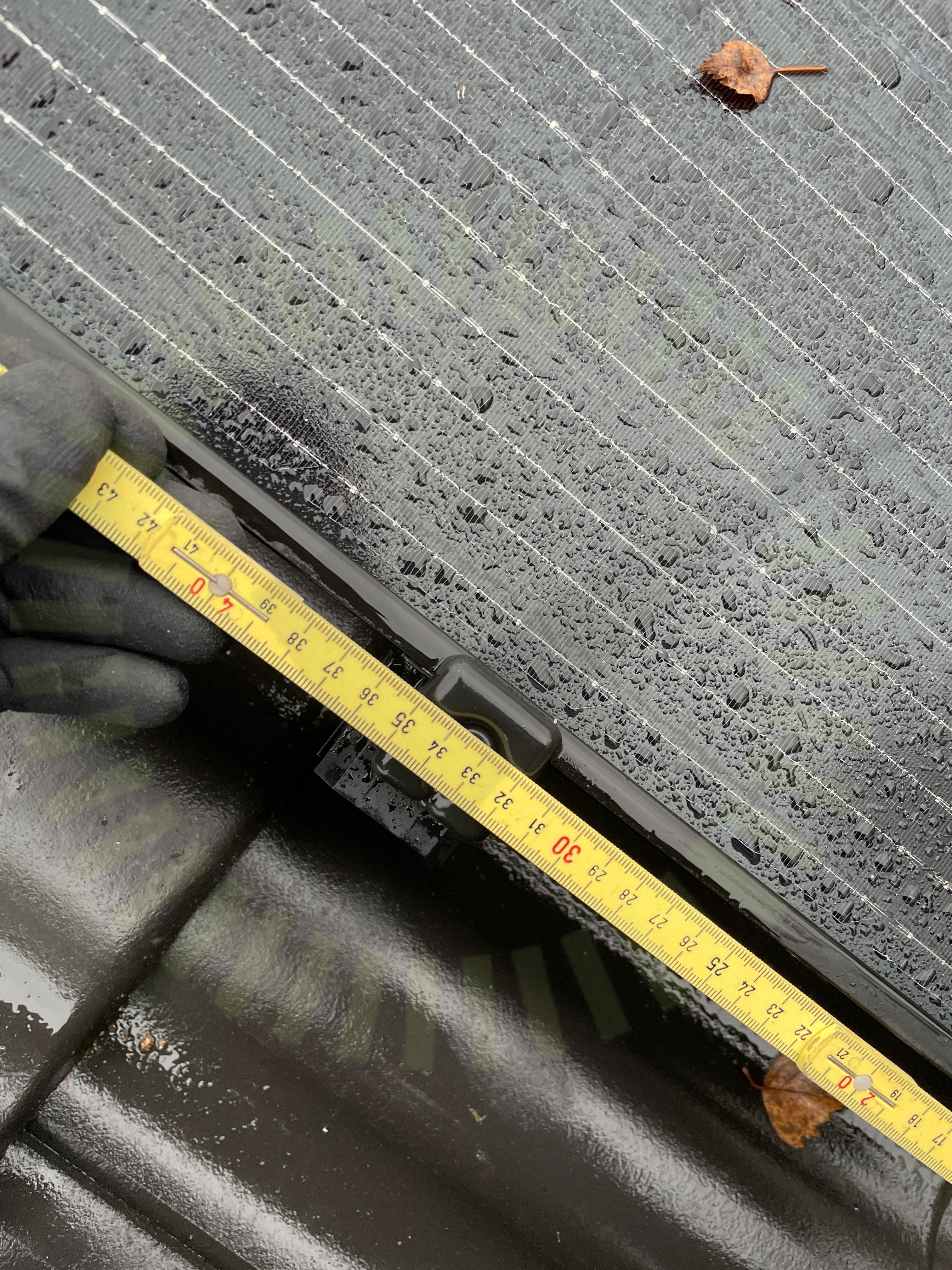

1.2 Fästens placering

Inte godkänd

Klämzoner ej enligt tillverkarens anvisningar. (300 -640 mm)

Tillverkarens anvisningar

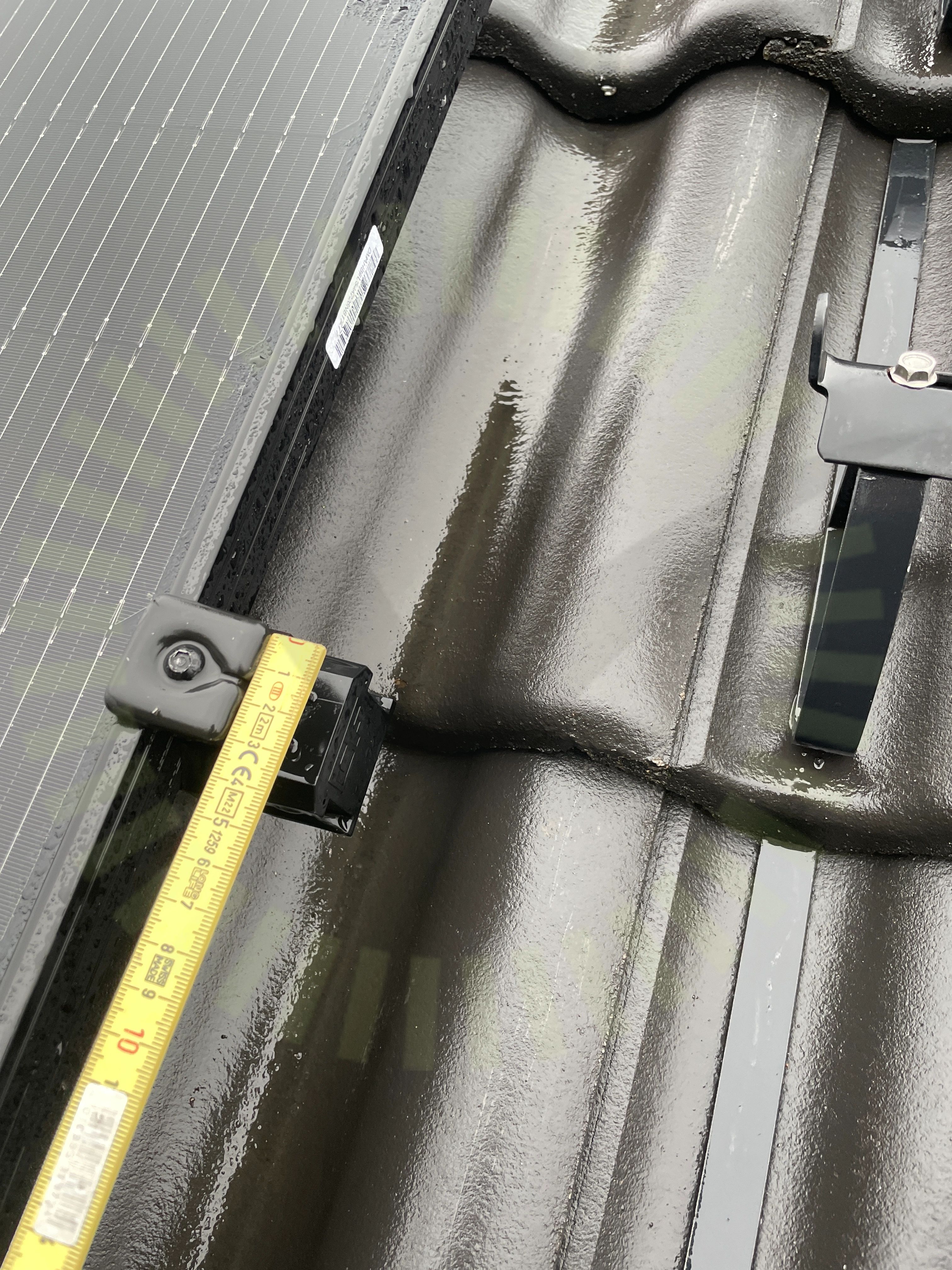

1.3 Klämmornas storlek

Inte godkänd

Fästen ej enligt tillverkarens anvisningar

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

Godkända kontrollpunkter

9/12

DräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/12

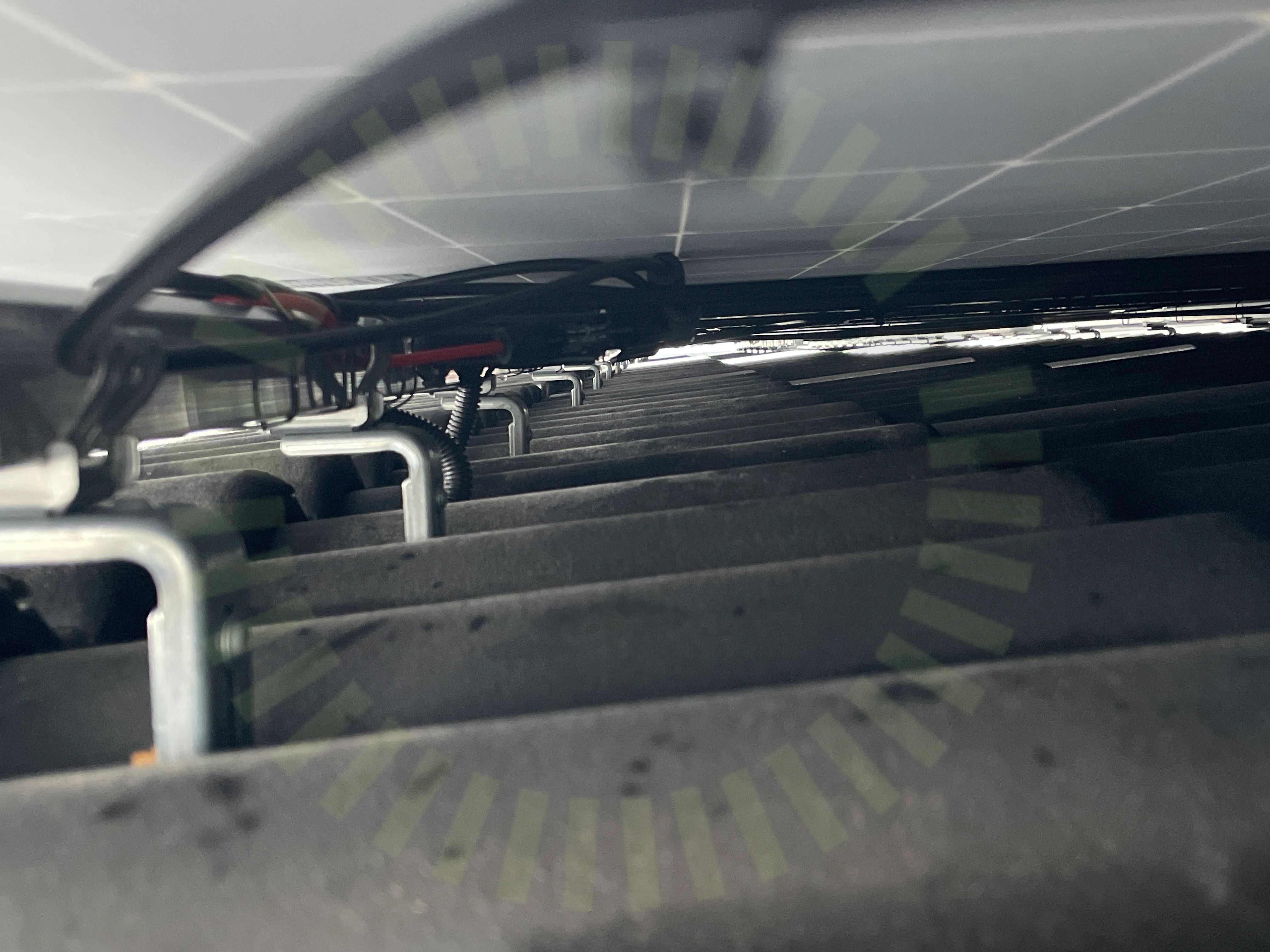

2.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker mot panelens baksida.

Tillverkarens montageanvisningar

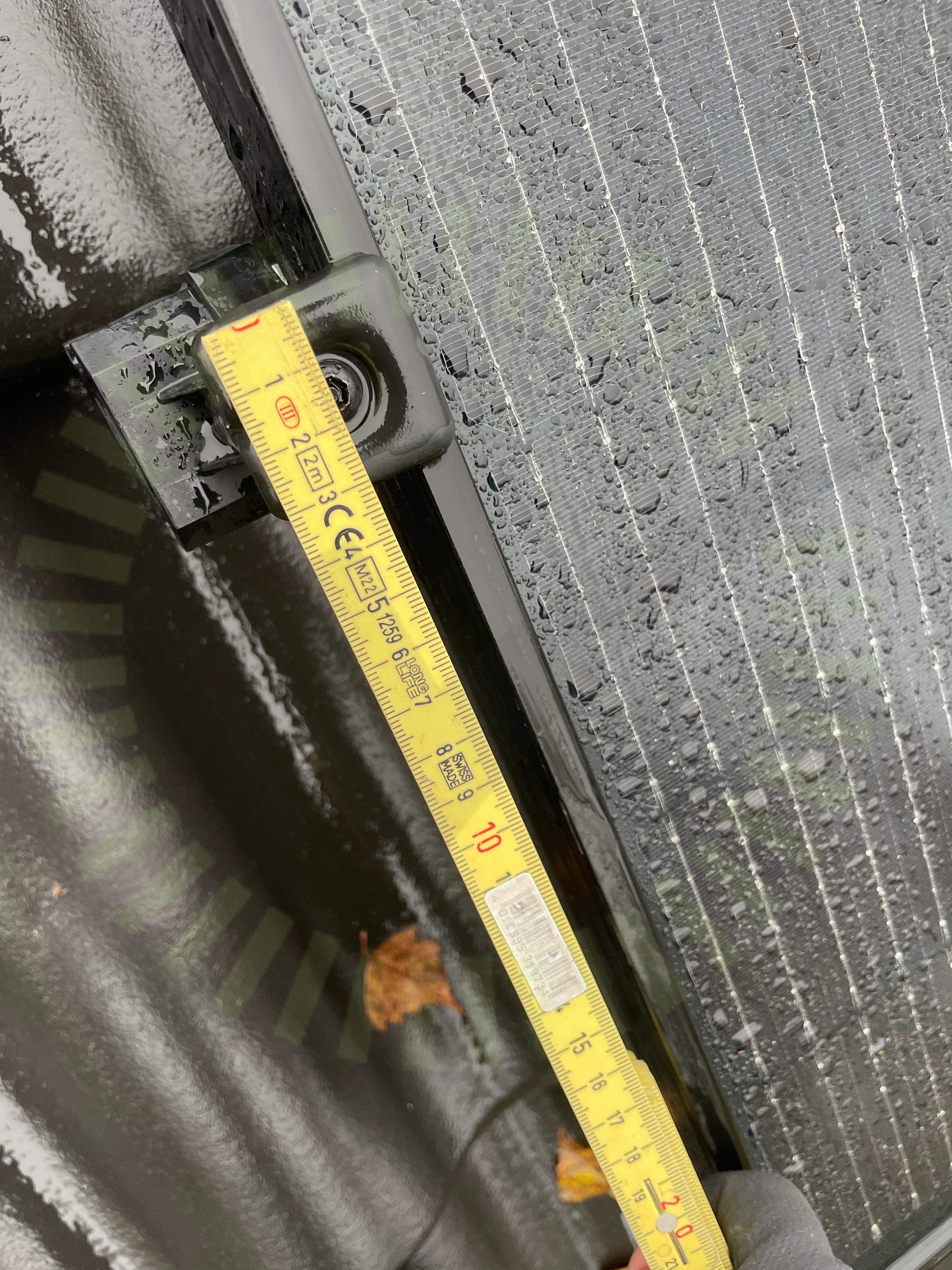

2.2 Klämmornas storlek

Inte godkänd

Fästen ej enligt tillverkarens anvisningar

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

2.3 Dragavlastade

Inte godkänd

Kabel utsätts för drag.

SS 436 40 00 (522.8.3)

2.4 Fästens placering

Inte godkänd

Klämzoner ej enligt tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

8/12

Fästenas överlappningFörbindelse av kontakterDräneringshålHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

3/24

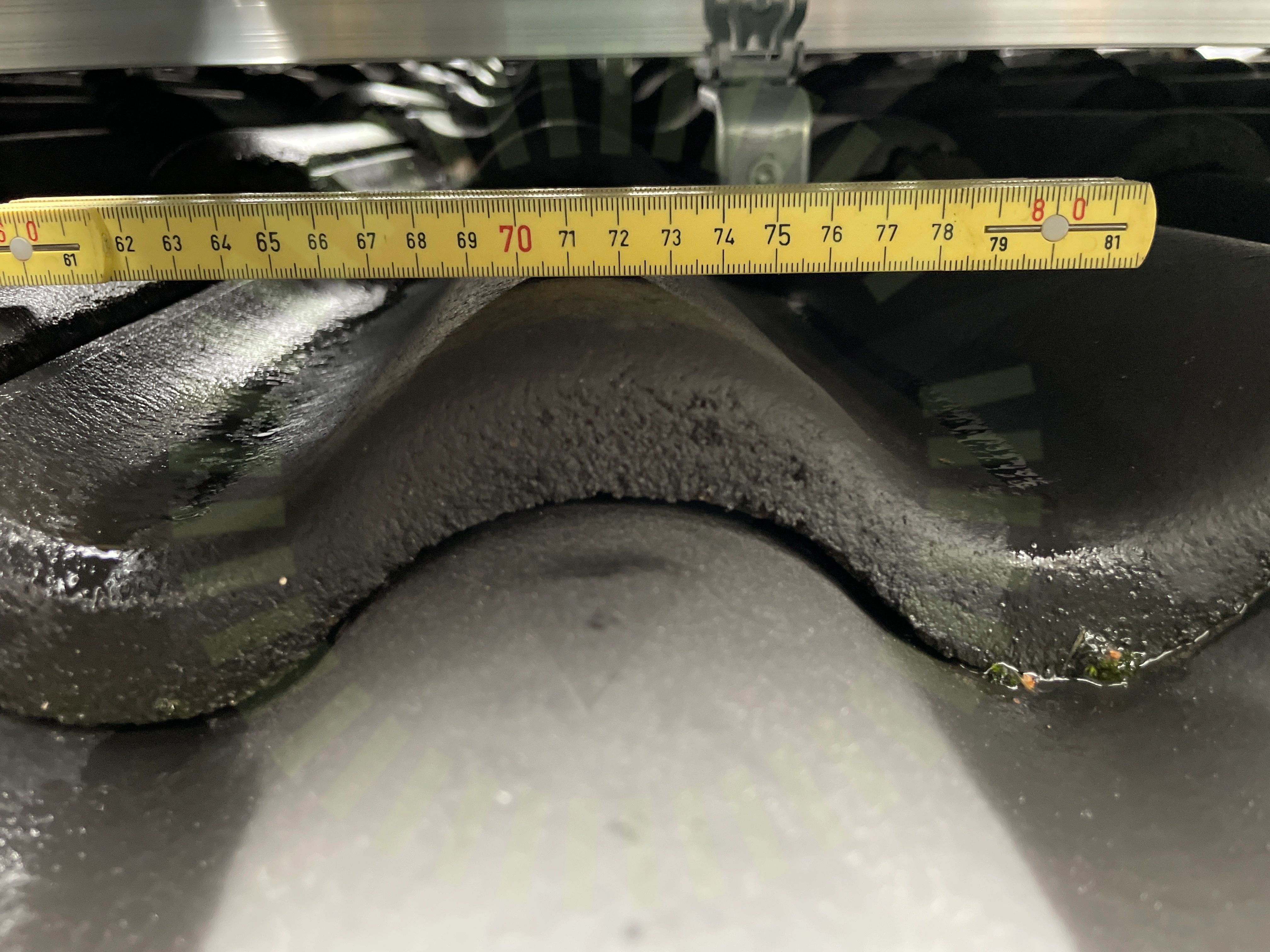

3.1 CC mått

Inte godkänd

CC avstånd uppfyller ej lastberäkning. (Uppmätt 750 mm)

Tillverkarens anvisningar

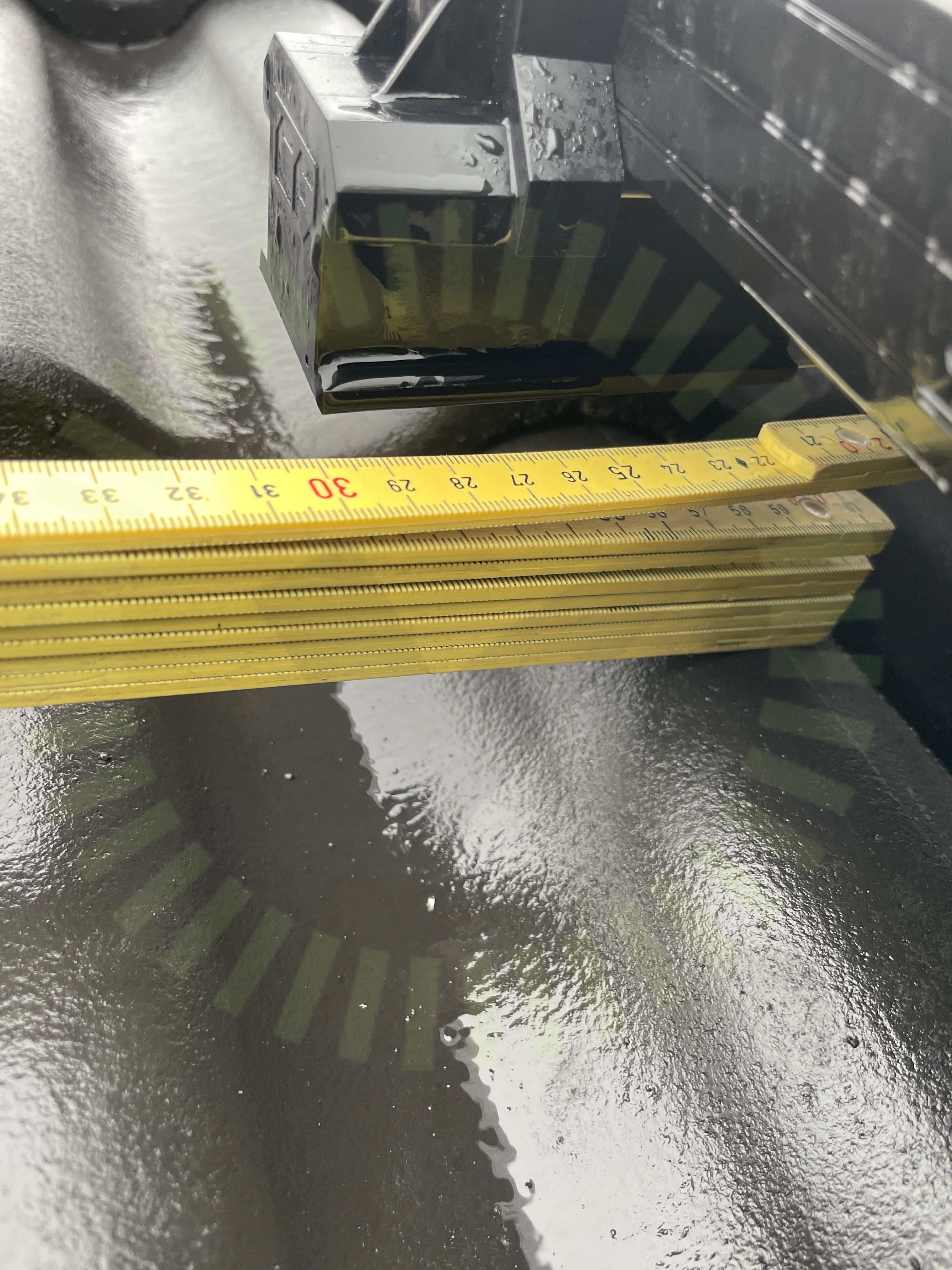

3.2 Skenornas överhäng

Inte godkänd

Skenornas överhäng överstiger tillverkarens anvisningar

Tillverkarens anvisningar

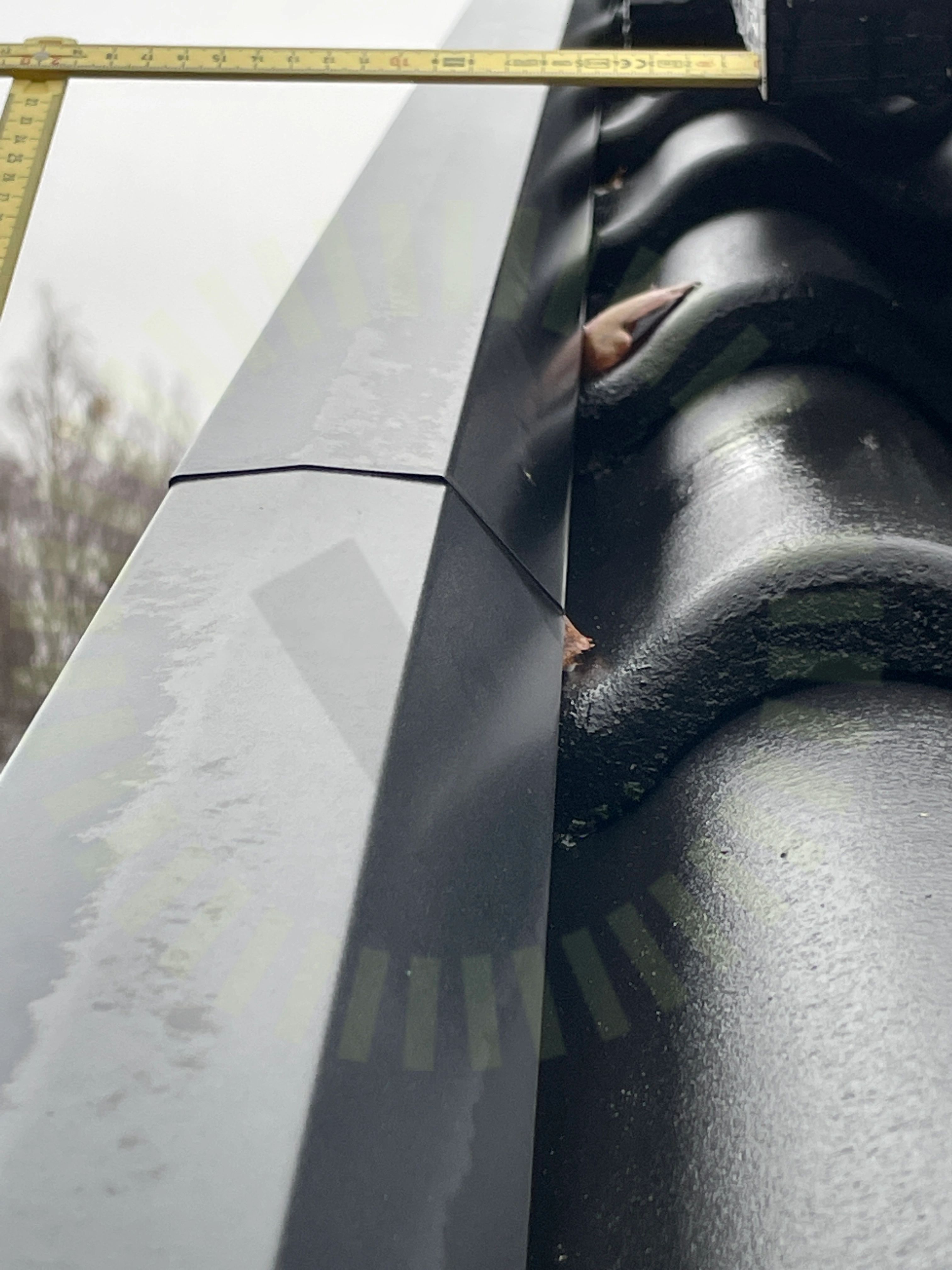

3.3 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstånd uppfylls ej.

Tillverkarens anvisningar

Godkända kontrollpunkter

21/24

AvståndBelastningBärläktFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningTakgenomföringTaklutningUrspårningVäderbeständigt material

SolarEdge: S-Serie

Anmärkningar

1/5

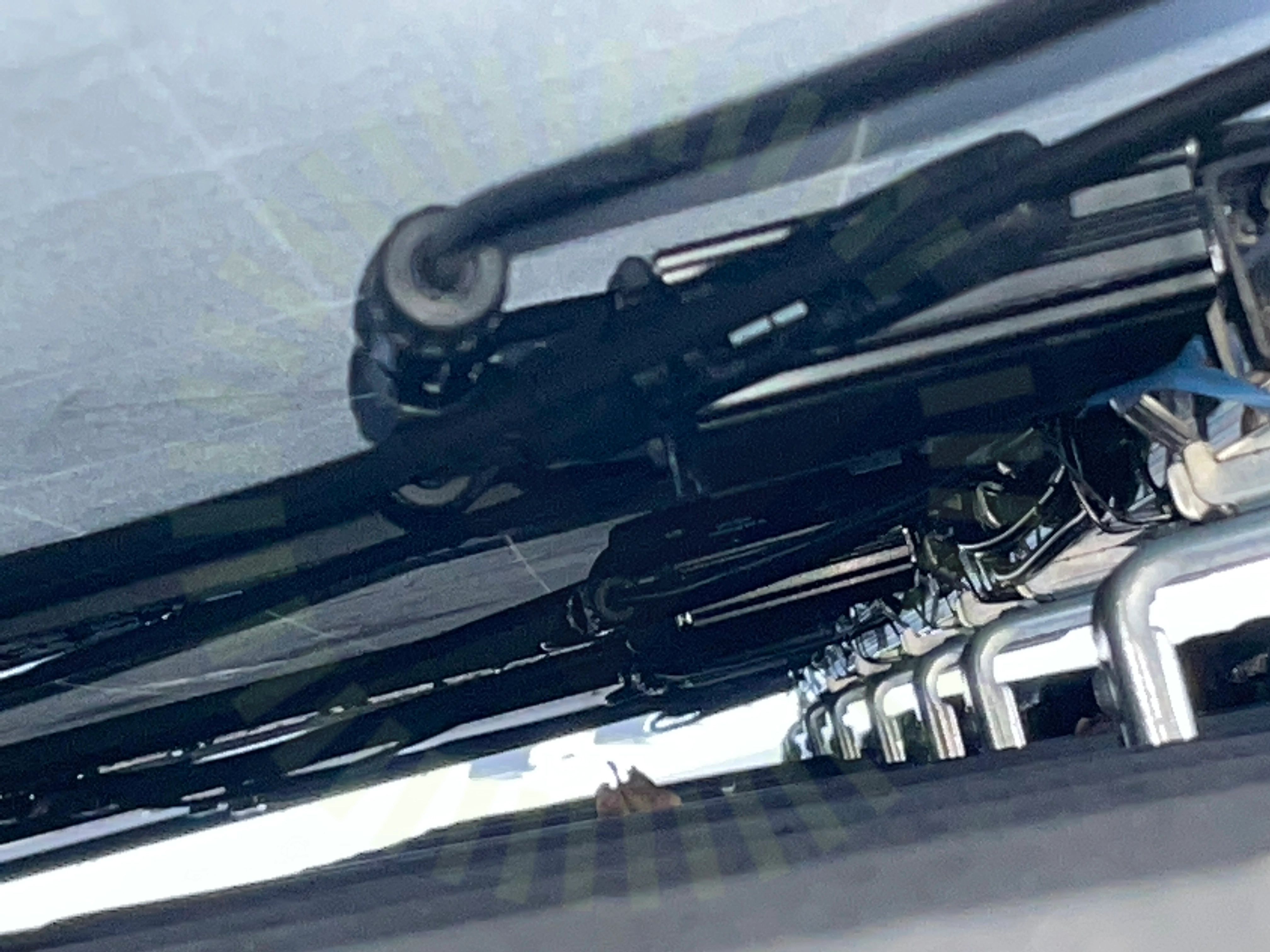

4.1 Optimerare Dragavlastade

Inte godkänd

Hård dragbelastning på kablage.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare Fastsäkring av produktOptimerare KompatibilitetOptimerare KontakterOptimerare Placering

SolarEdge: SE12.5K-SE20K

Anmärkningar

5/30

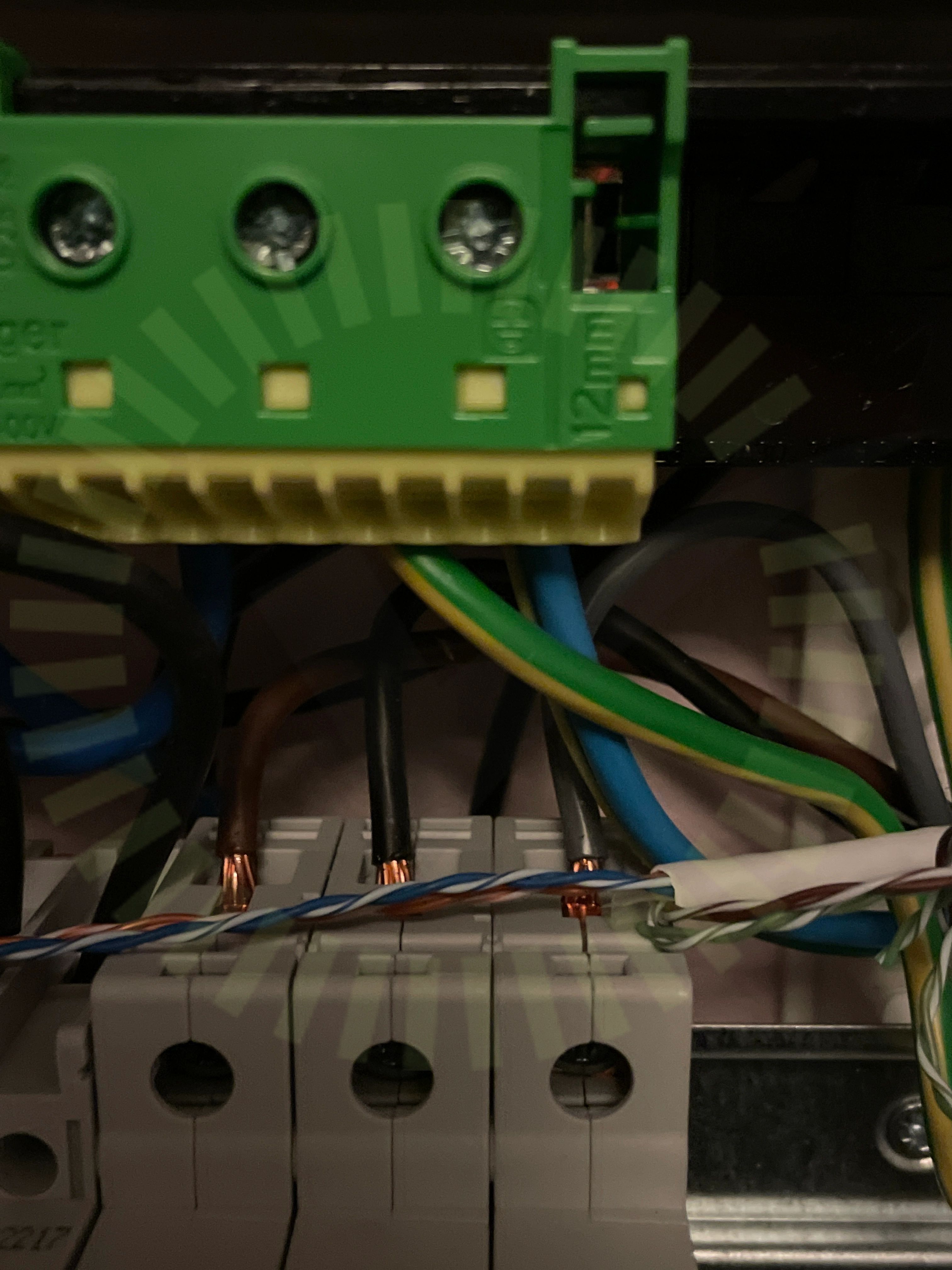

5.1 Anslutning

Rekommendation

För mycket uppskal på ledare anslutna mot hissklämma.

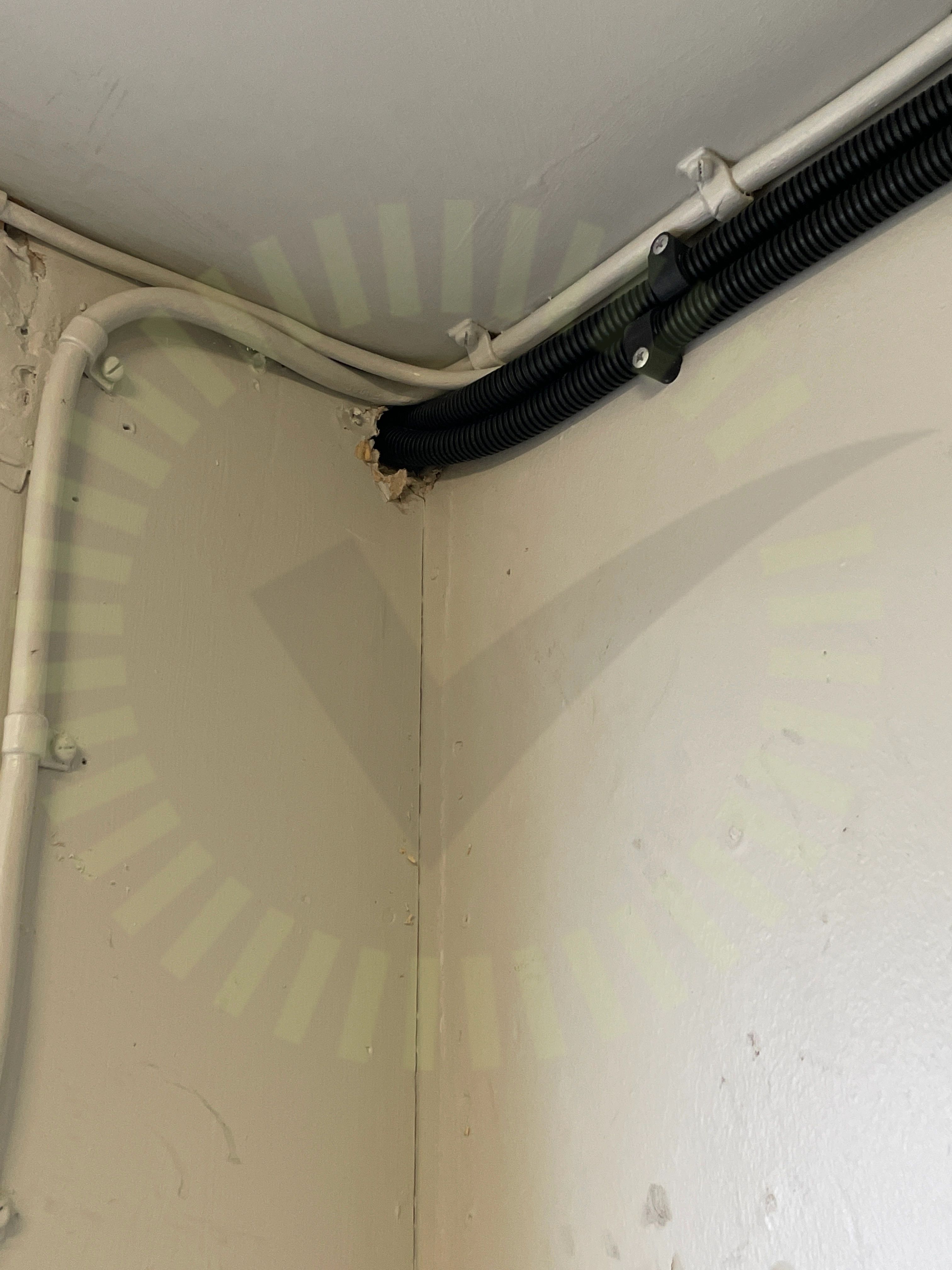

5.2 DC Genomföringar

Inte godkänd

Genomföring ej tätad.

5.3 Dokumentation Växelriktare

Inte godkänd

Strängschemat stämmer inte överens med verkligheten, samt kund tycker produktion är lägre än vad som är projekterat

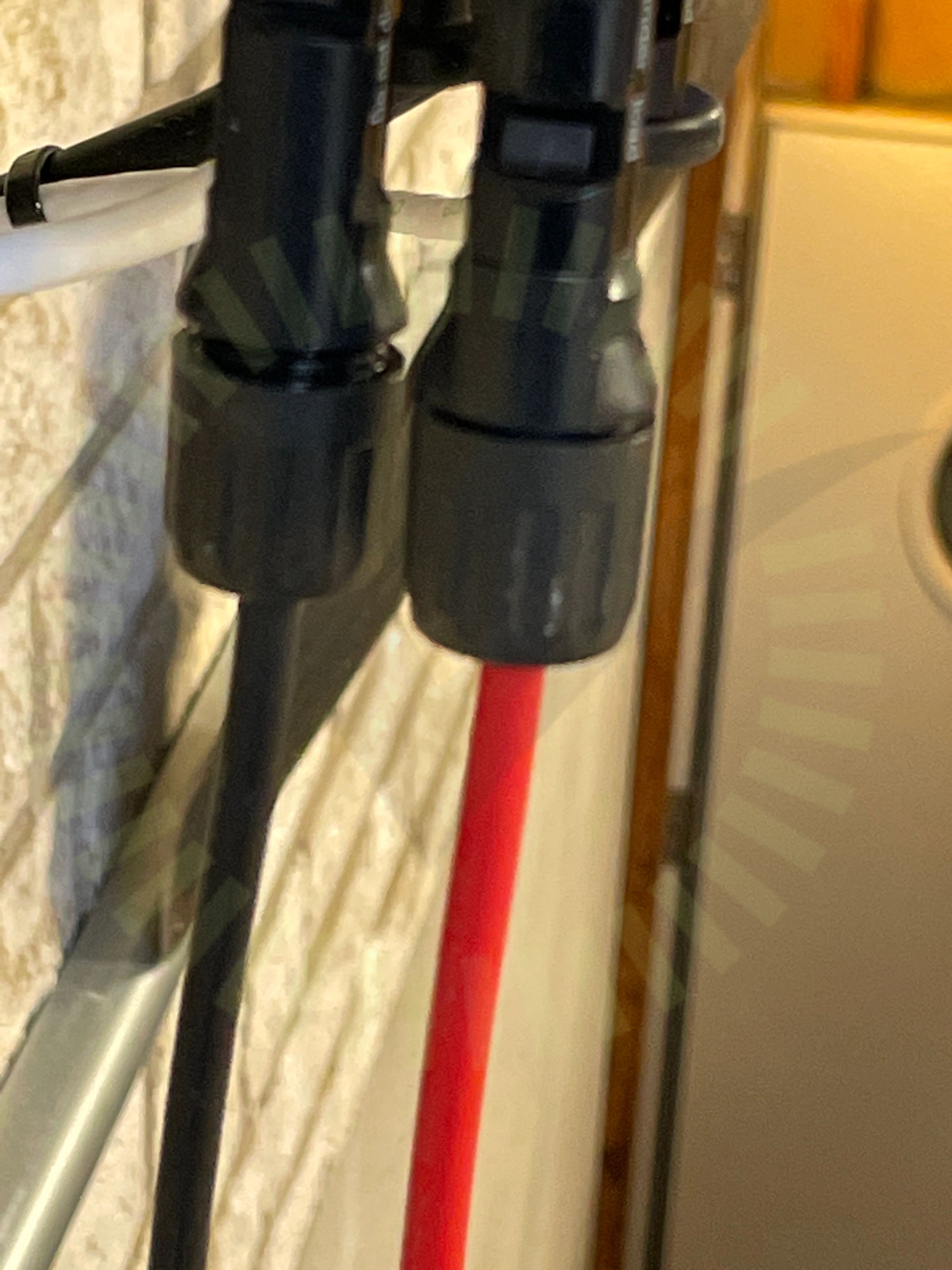

5.4 Förskruvning

Inte godkänd

Kontakter DC - Bakre förskruvning ej dragen.

Tillverkarens anvisningar

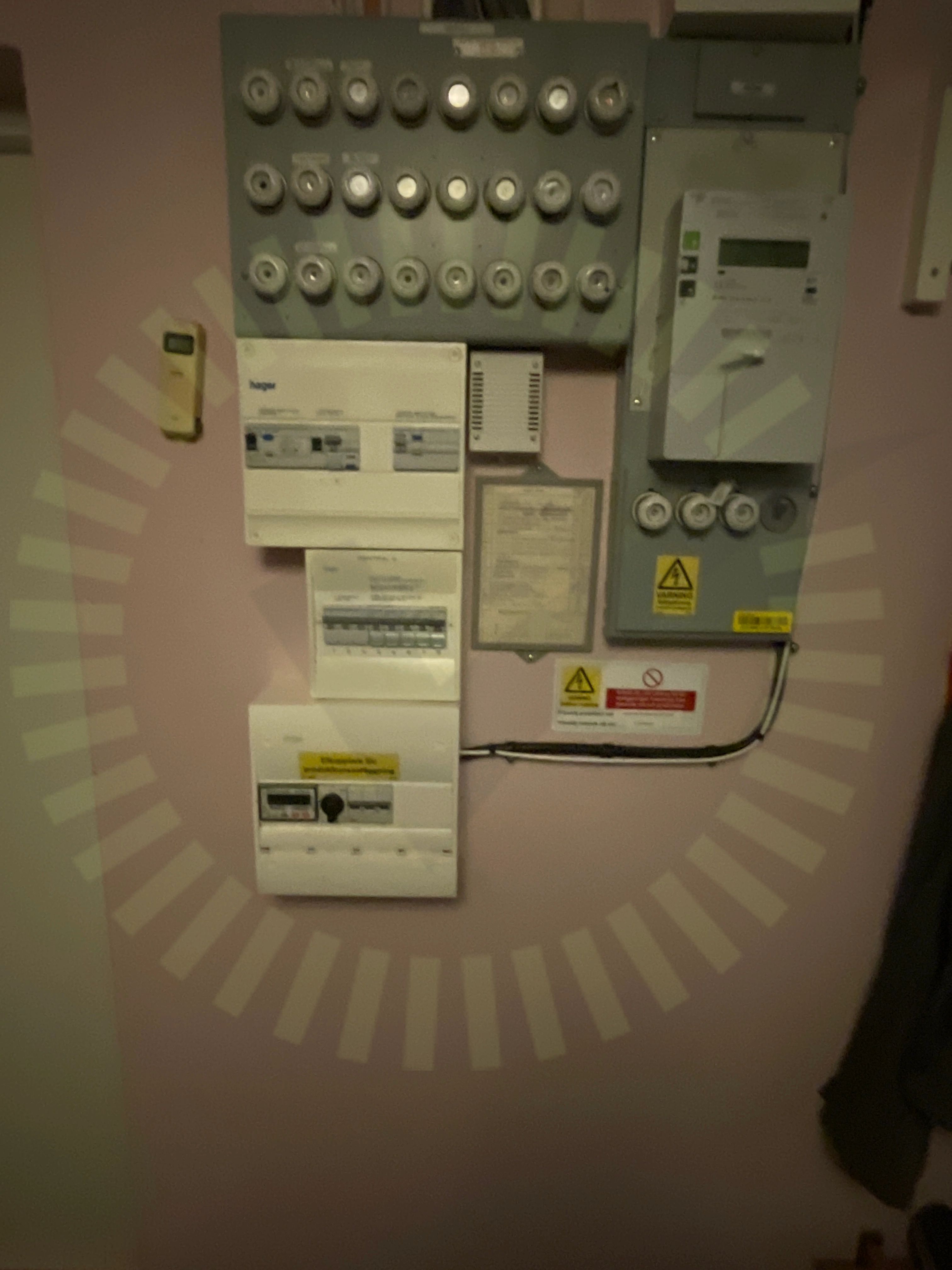

5.5 Informering av solceller

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVarning för likströmVentilationVinkelVärmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Övrigt

Anmärkningar

1/1

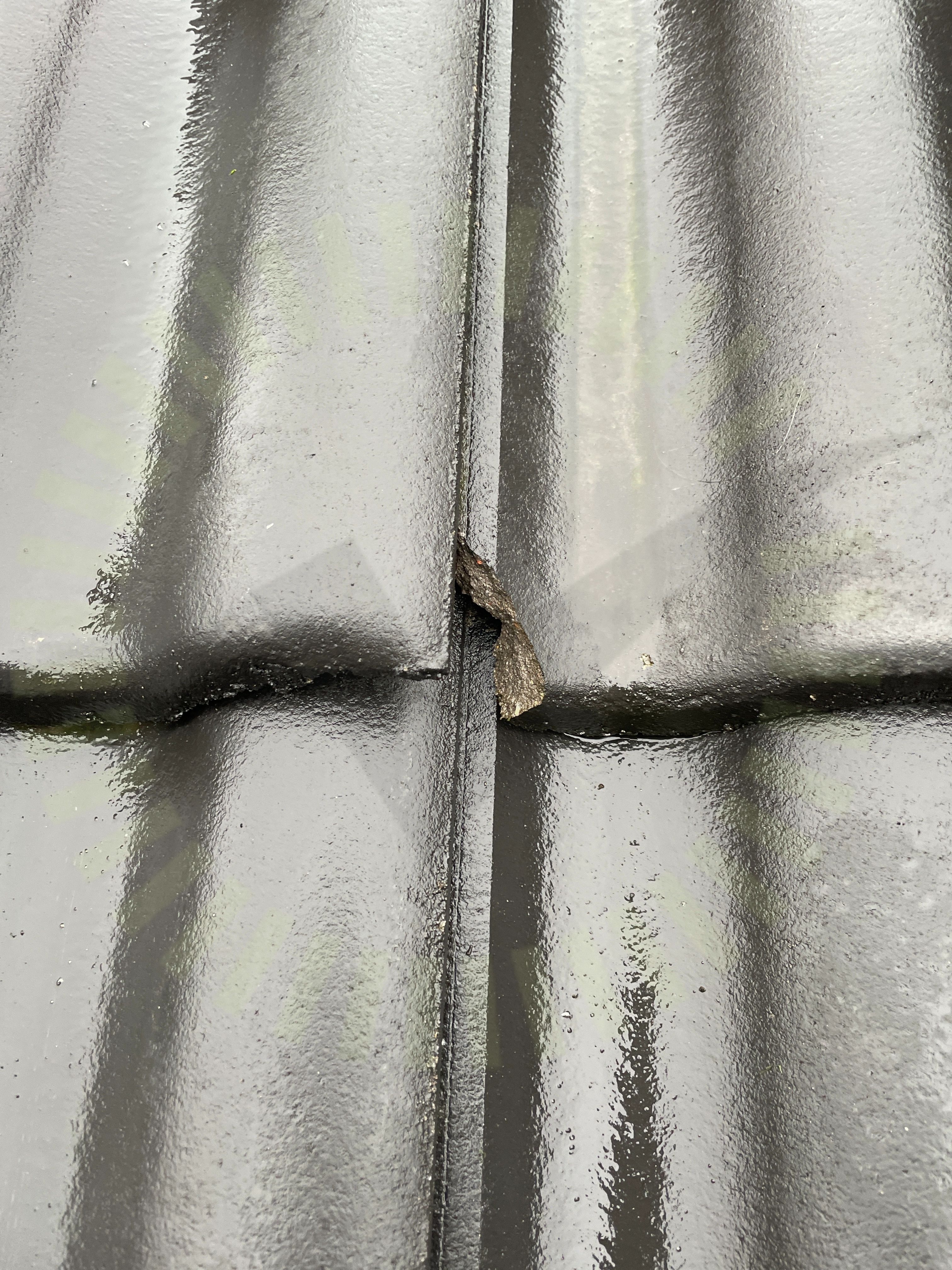

7.1 Skador

Rekommendation

Skada på panna
