1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
27 december 2023
Ort
Mölndal, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

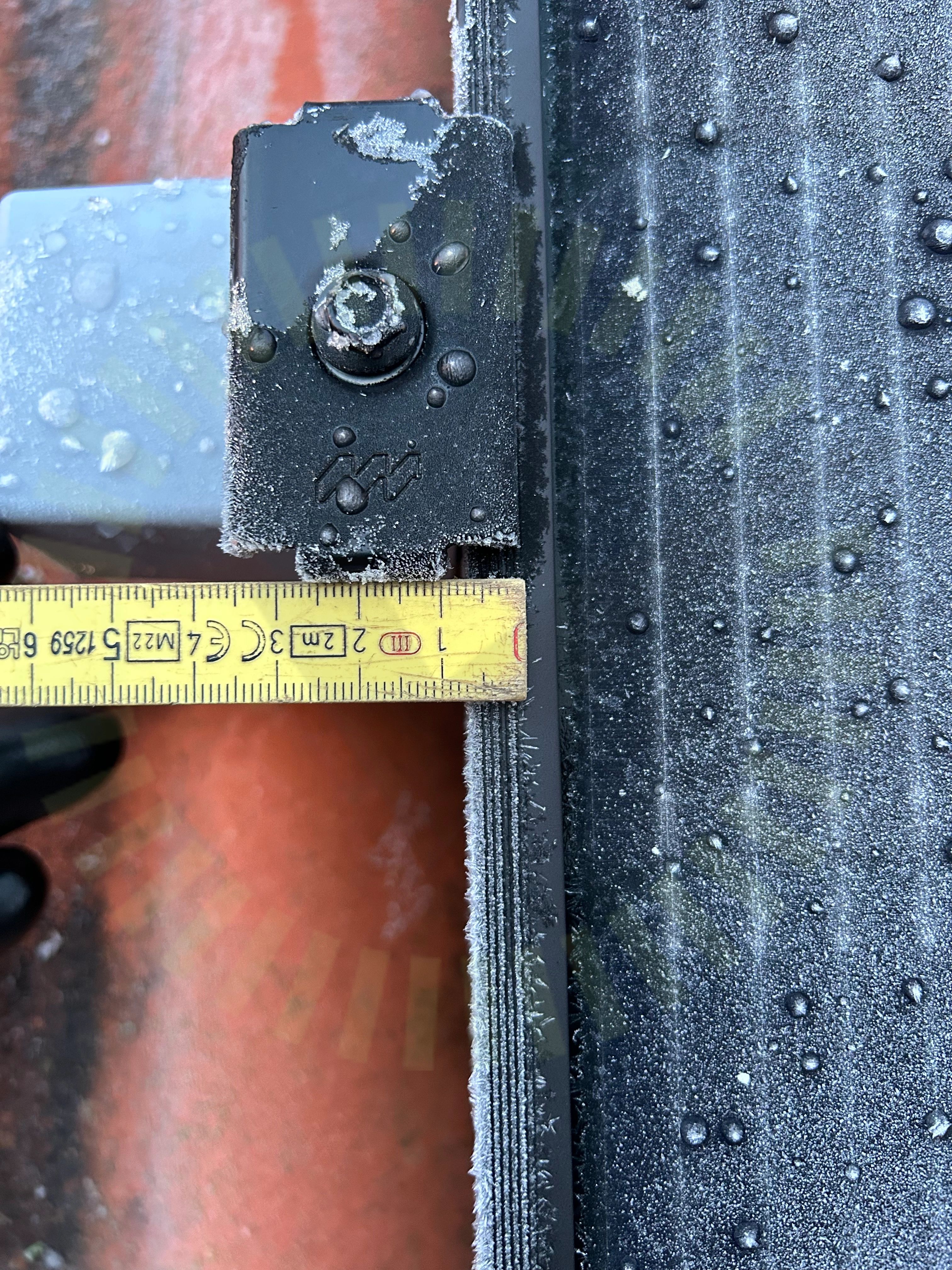

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/234.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.2 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
3/23Bärläktens dimensionLäktinfästningTakgenomföring
Undercentral
Anmärkningar
1/7

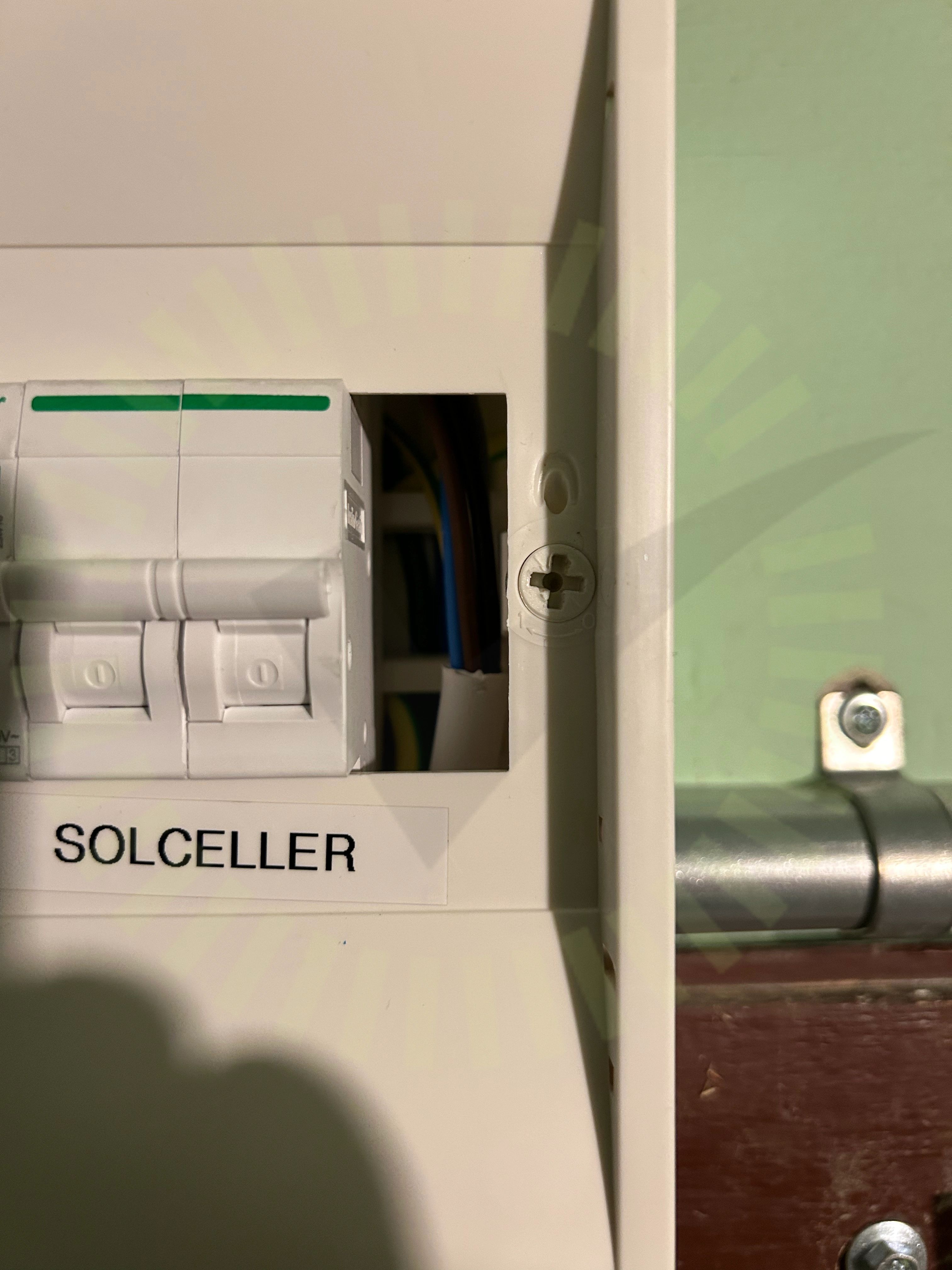

5.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
6/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Anmärkningar
2/4
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

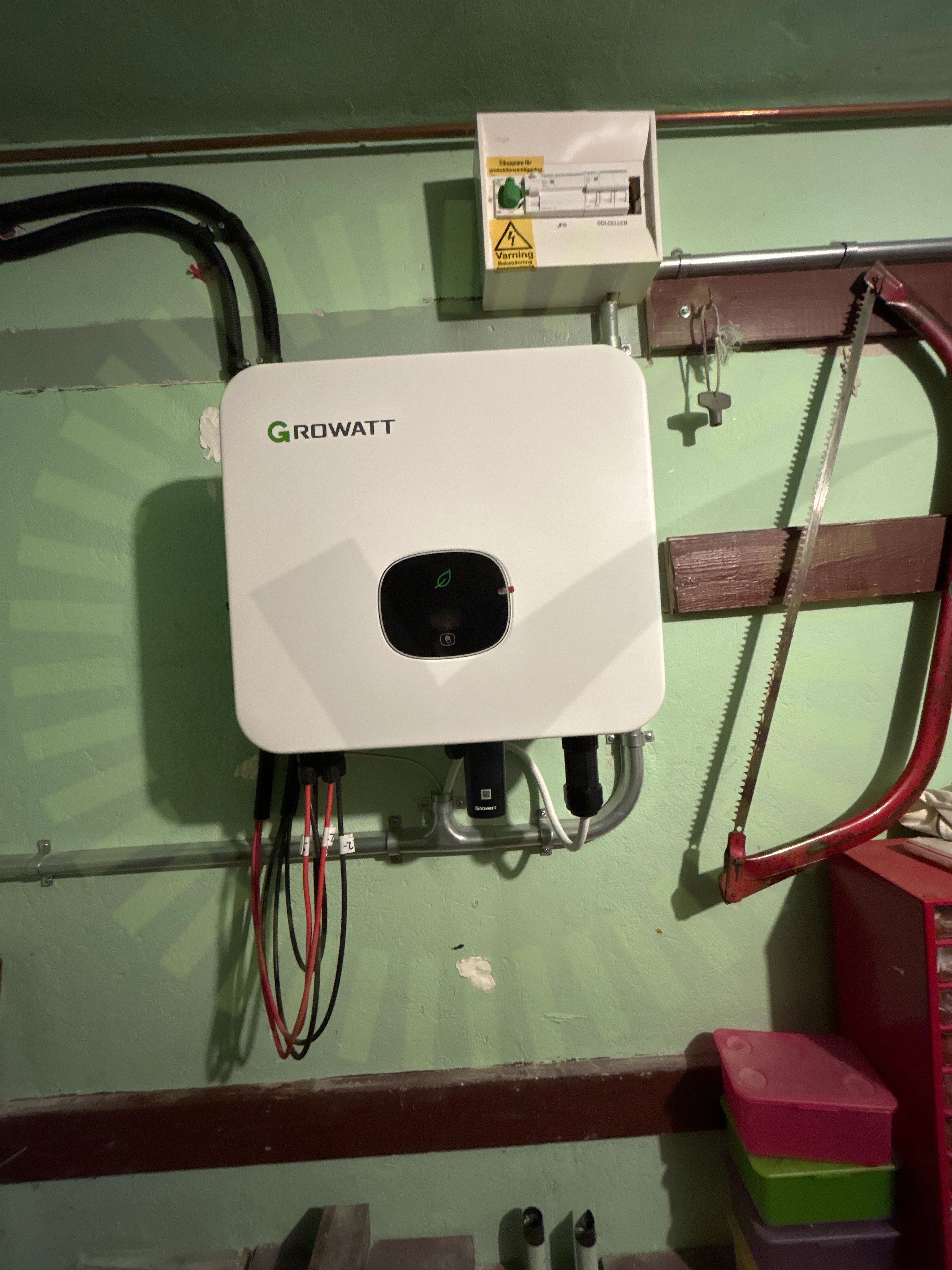

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar

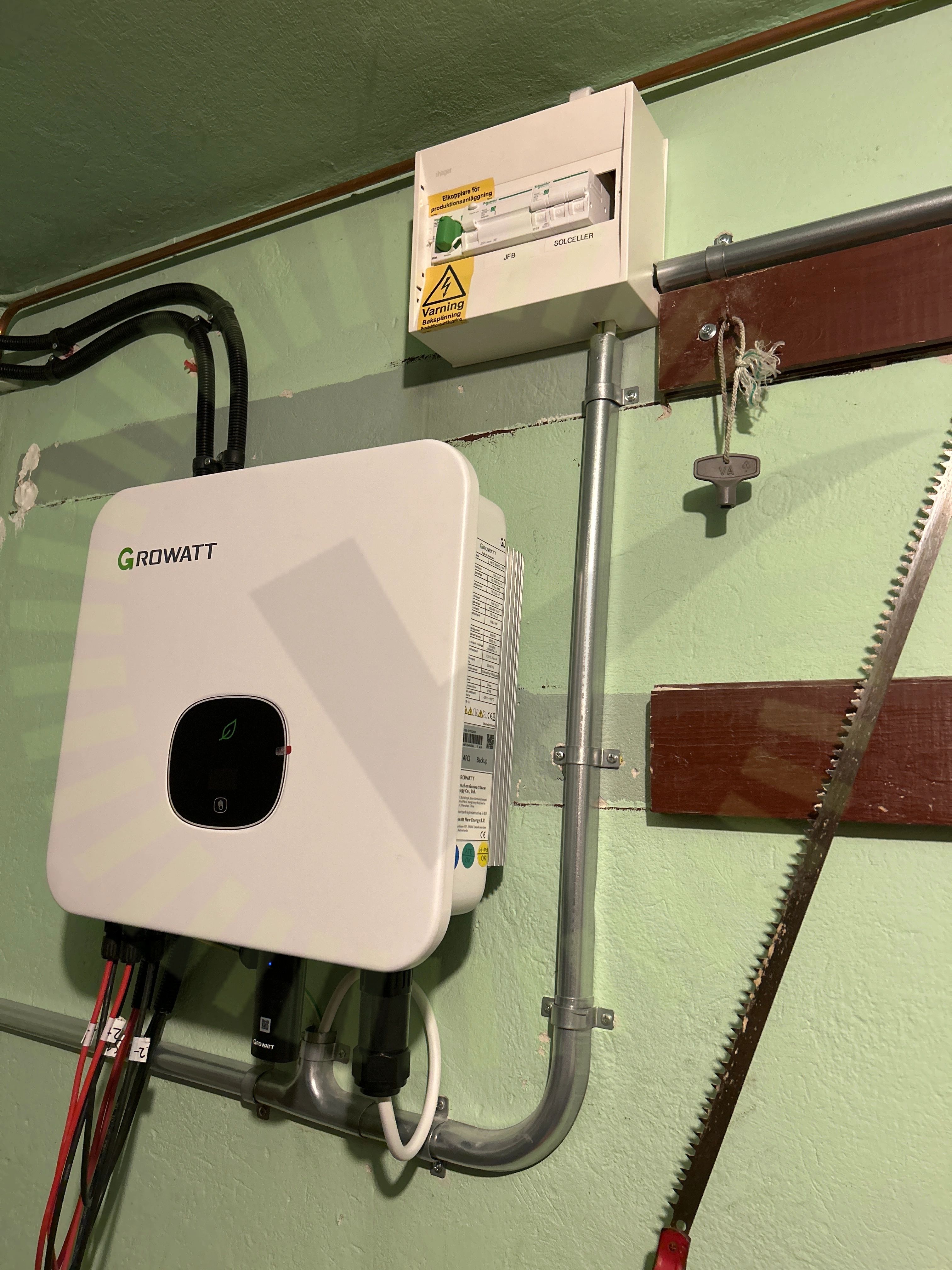

1/33

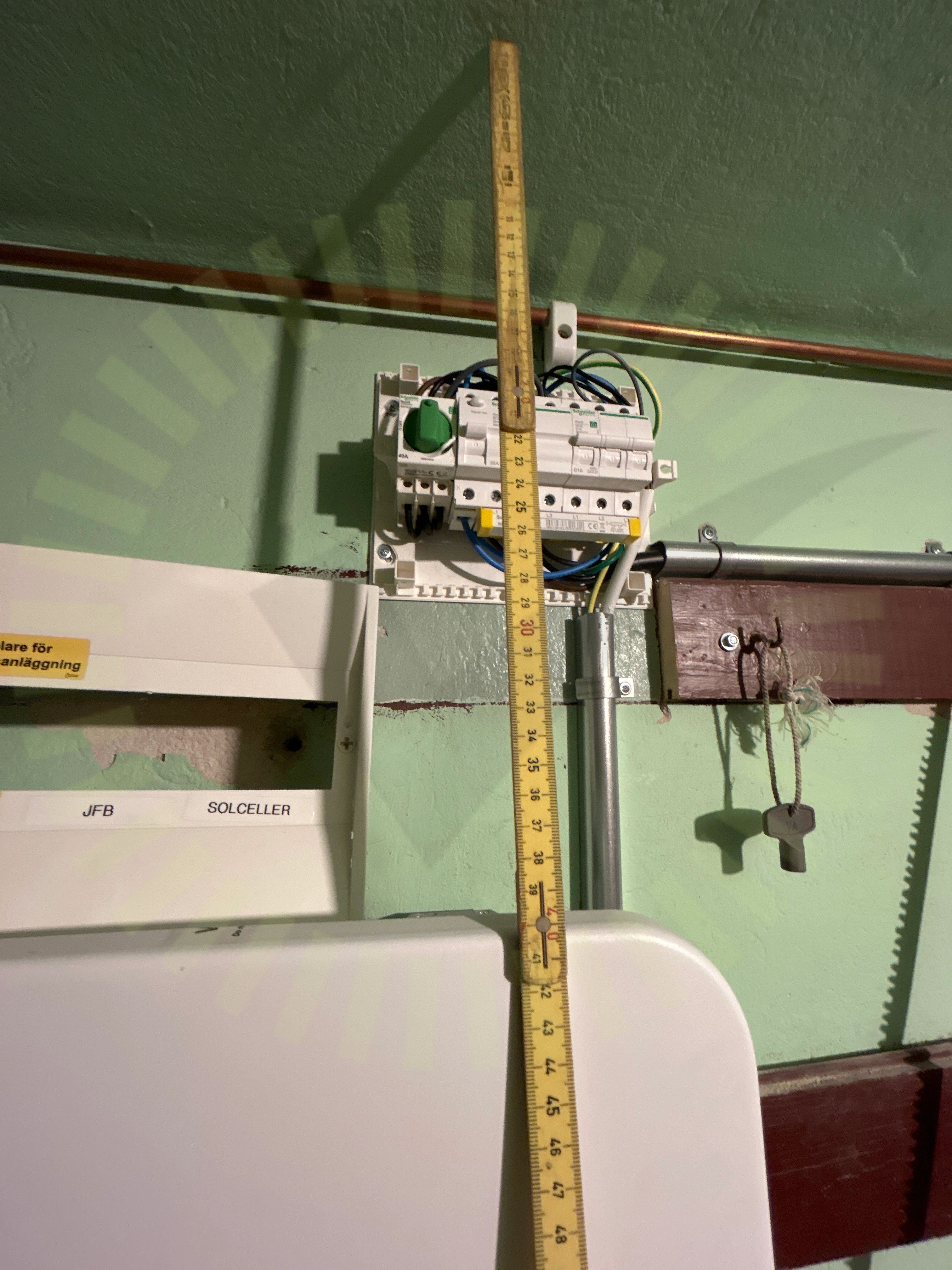

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Godkända kontrollpunkter
31/33AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33Strängdesign
