Besiktningsrapport

8.5

Installation genom

E.ON

Datum

13 oktober 2022

Ort

Gemla, Kronobergs län

Väderbeständigt material

Kabeluppfästning

Infästning

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM60S20 MR Series

MontagesystemRenusol: VS+

VäxelriktareSunGrow: SG(5.0-20)RT

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JA Solar: JAM60S20 MR Series

Godkända kontrollpunkter

13/14

Avstånd till ytaDragavlastadeDräneringshålFästenas placeringFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramSkuggaSpänningar i ramYttre påverkan

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Renusol: VS+

Anmärkningar

4/15

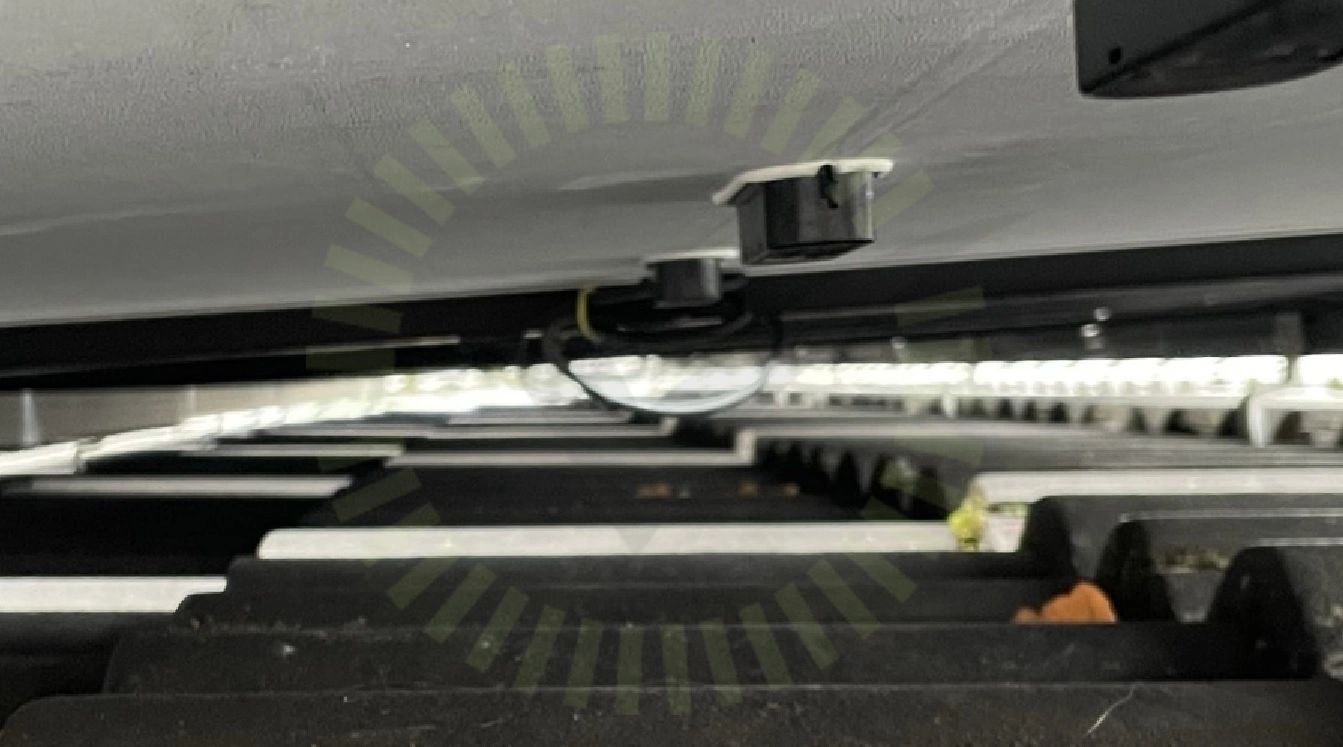

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas.

Tillverkarens montageanvisningar

2.3 Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

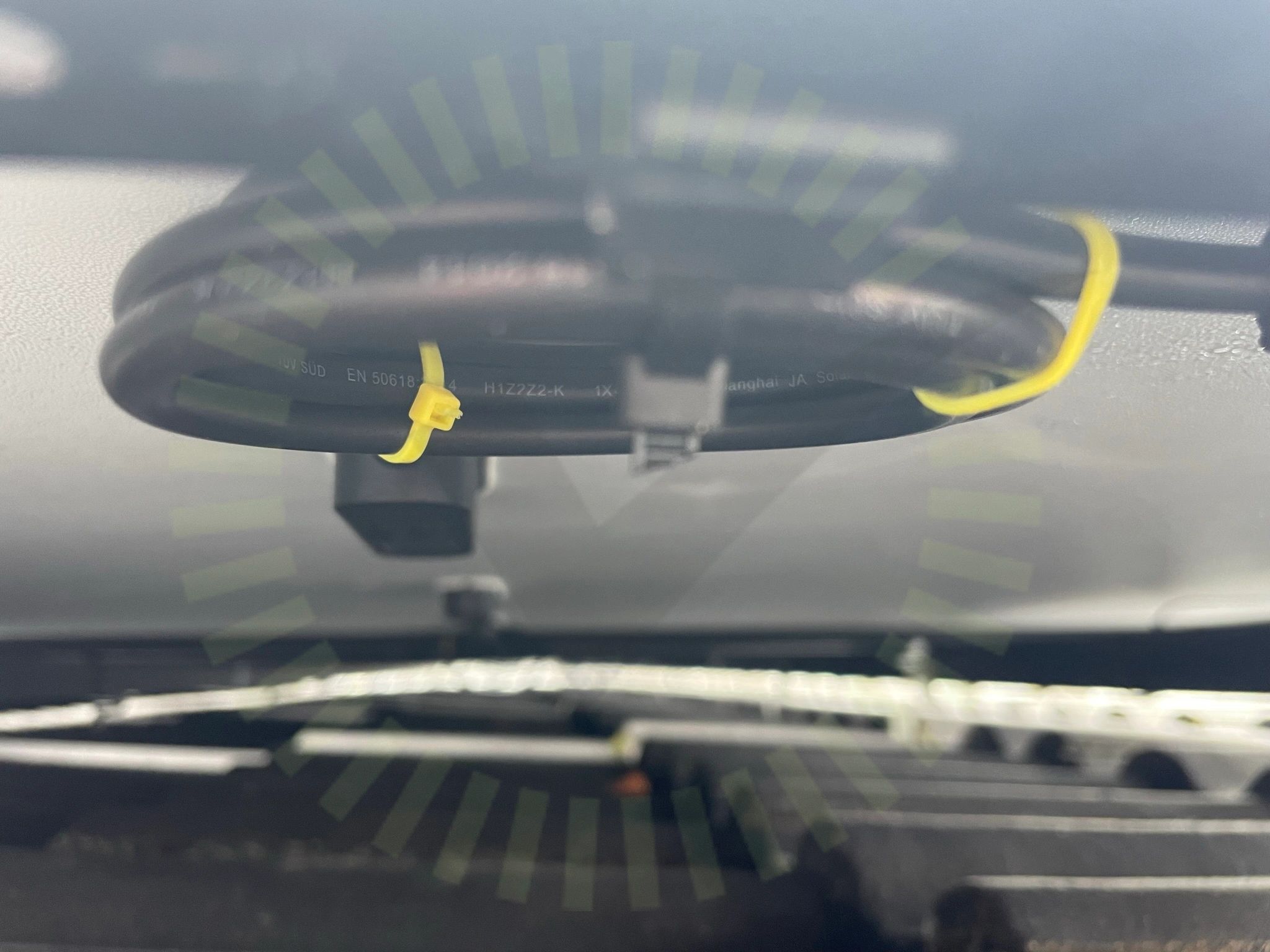

2.4 Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

10/15

Främmande materialMellanrumMittfästePanelbreddShimsSkadorSkarp kantSkyddSlutfästeTaklutning

Ej tillgängligt vid besiktning

1/15

Takgenomföring

SunGrow: SG(5.0-20)RT

Anmärkningar

2/30

3.1 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

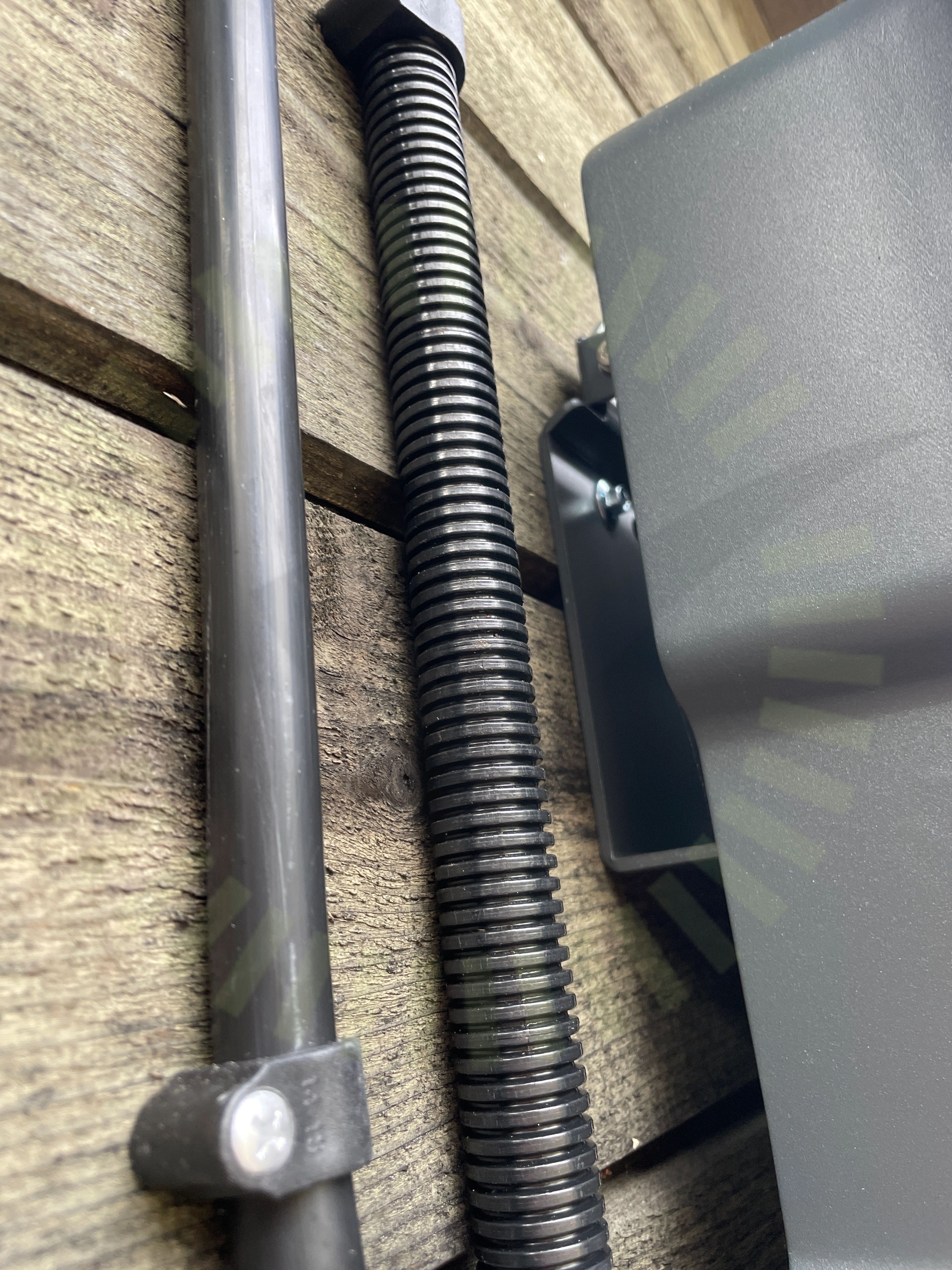

3.2 Infästning

Inte godkänd

Växelriktaren ej enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

28/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerKabelKabelKontakterLedare fastspändaMärkningPESkadorTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkel
