1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.5
Installation genom
EcoKraft
Datum
17 augusti 2023
Ort
Jät, Kronobergs län
83% godkända17% ej godkända
Om installationen
PanelerSolarWatt: Panel classic H 1.2 style
MontagesystemRenusol: MS+
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Renusol: MS+
Anmärkningar
4/17

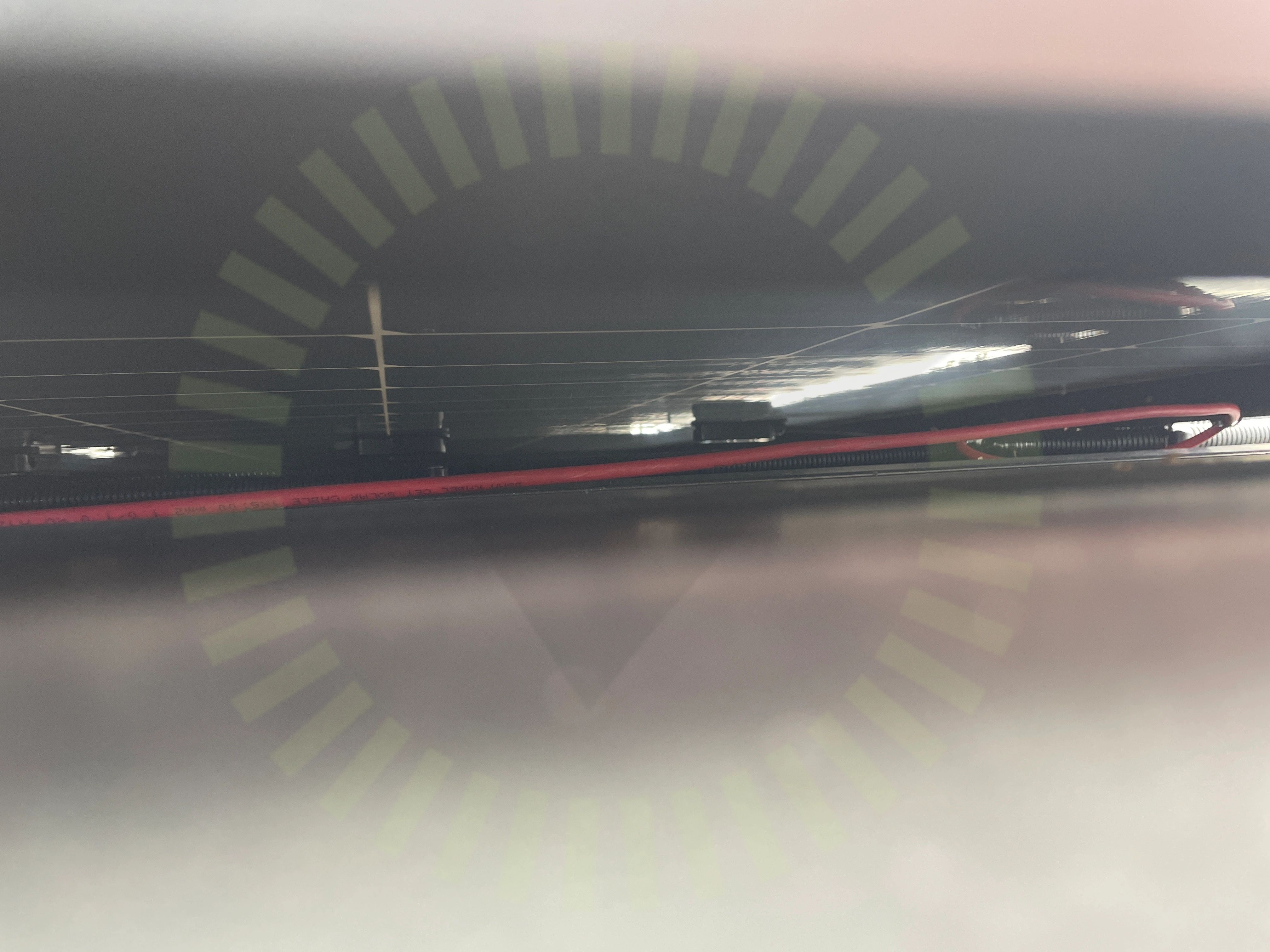

2.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.

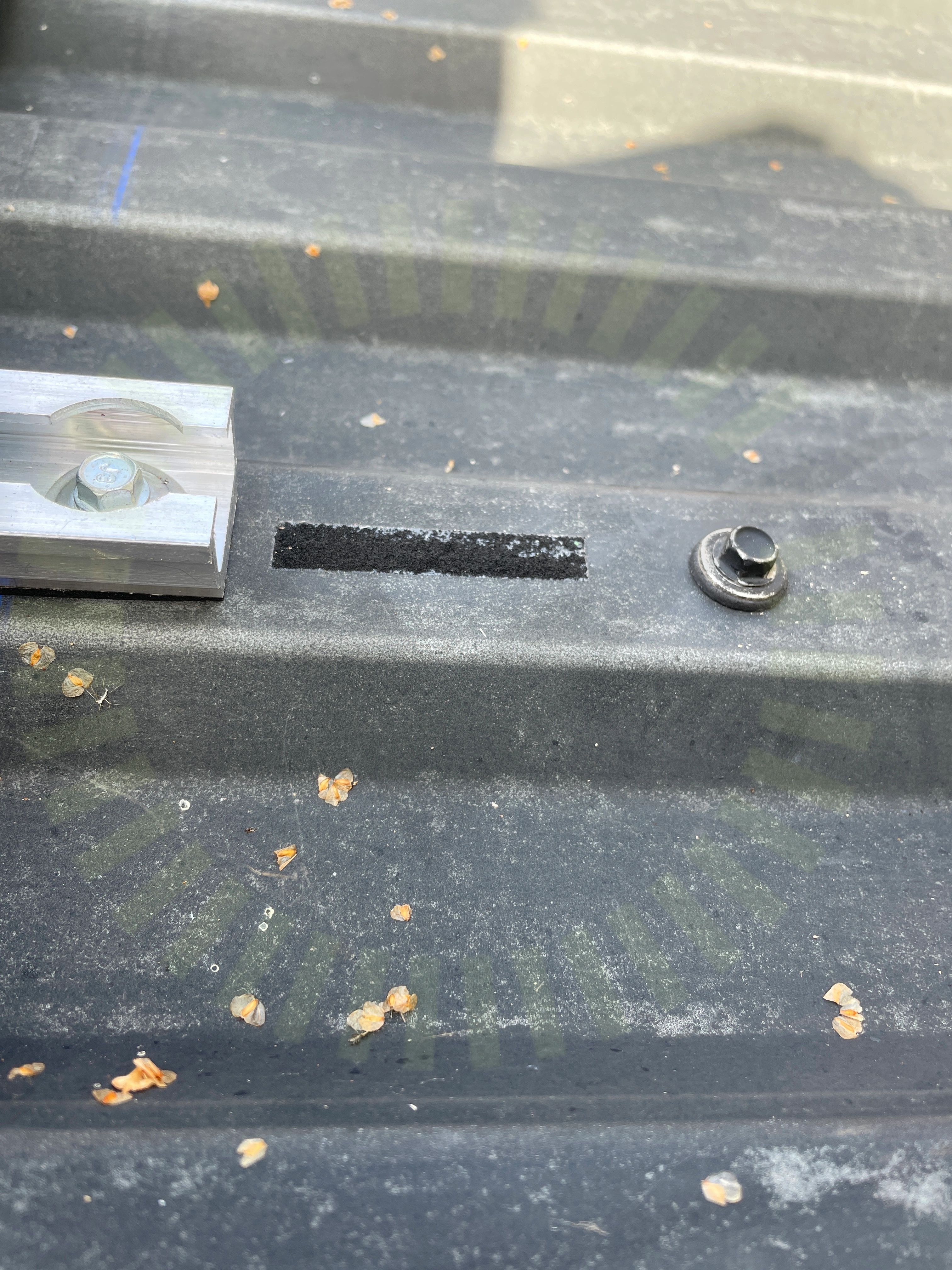

2.2 Skador
Inte godkändKortskenor flyttade uppåt. Farmarskruv monterade i hålen. Skruvar runddragna så det kan läcka in. Även vid klamring av skyddsslang finns läckagerisk.
2.3 Skruvarnas montering
Inte godkändSkruv åtdragen så packning sammanpressas för hårt enligt tillverkarens anvisning
Monteringsanvisning 07/2017, sid 9/14
2.4 Snö- och Vindlastberäkning
Inte godkändPanellayout ändrad under montage. Beräkning stämmer inte med verkligheten
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/17Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKortskenans placeringMittklämmorPlaceringPlåtens tjocklekPlåtinfästningVäderbeständigt materialÄndklämmor
Tak 1, SolarWatt: Panel classic H 1.2 style
Anmärkningar
3/17

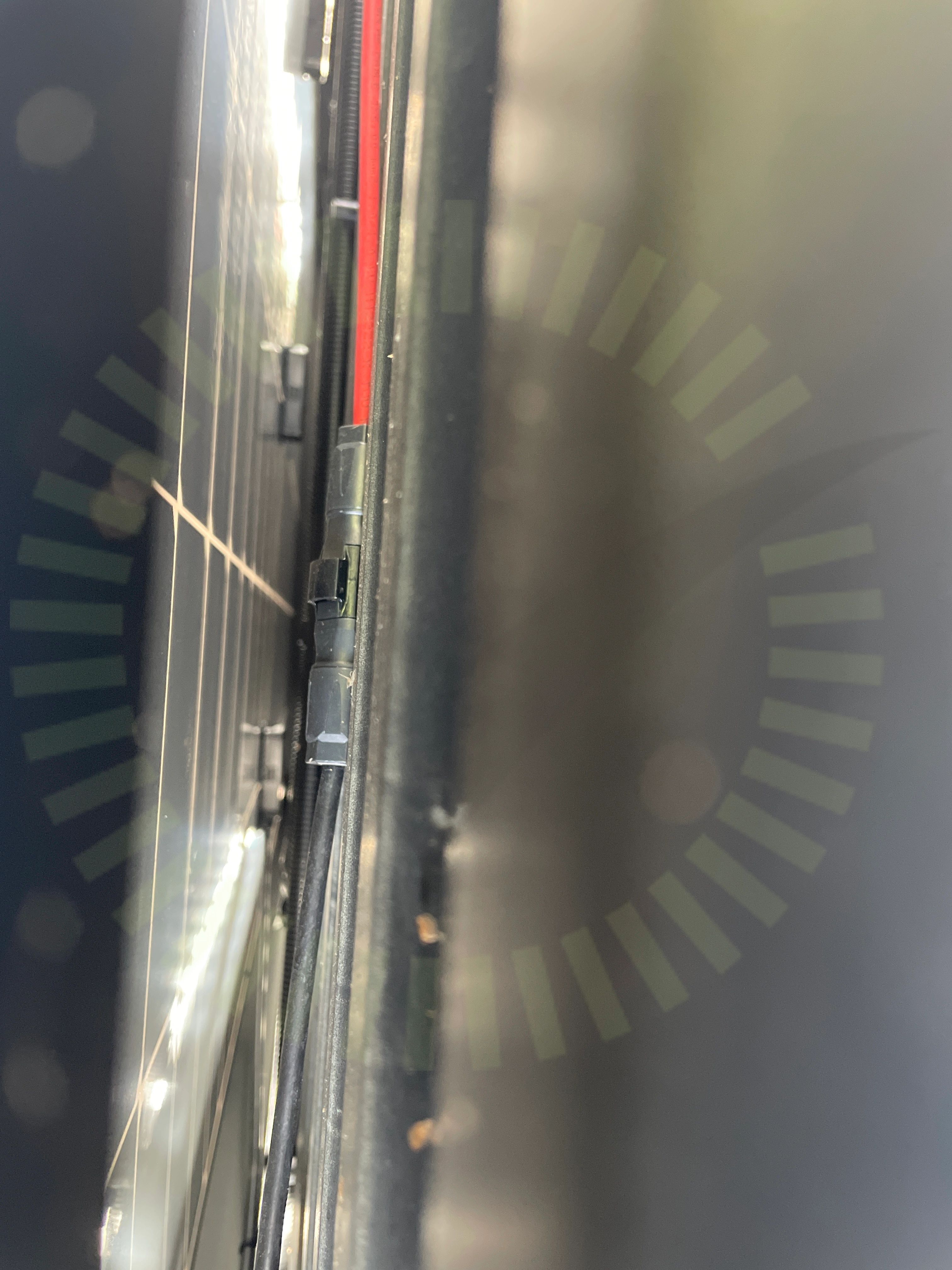

3.1 Kontaktdon
Inte godkändKontakter ligger an mot takytan

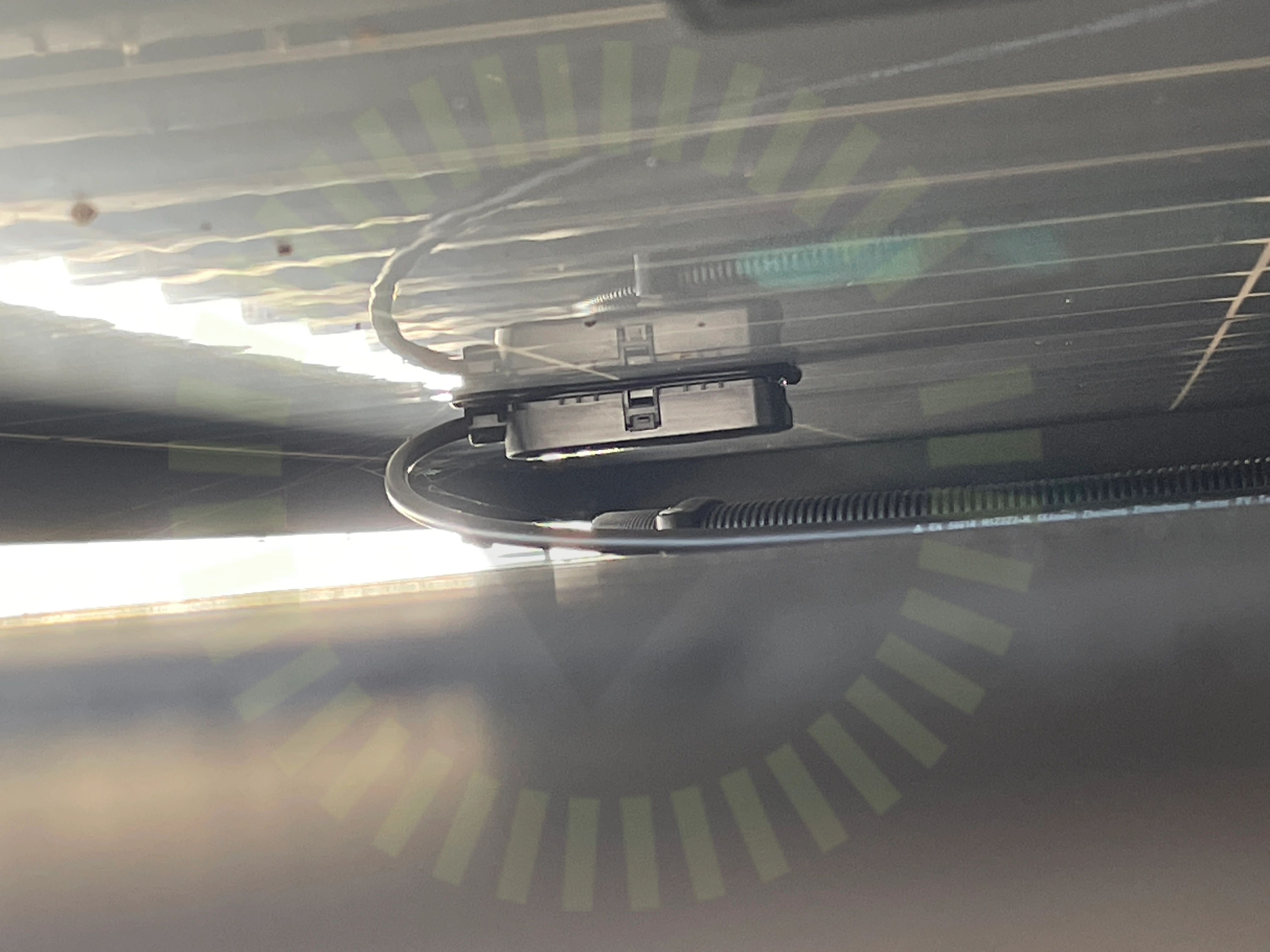

3.2 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
3.3 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra. Tillverkaren anvisar mått på minimum 5 mm.
Godkända kontrollpunkter
10/17Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPunktbelastningSkuggningSpänningar i ram
Ej tillgängligt vid besiktning
4/17Föremål mot bakstyckePanelkablagets böjradieStress på kontakterSträngförläggning
Undercentral
Anmärkningar
1/9

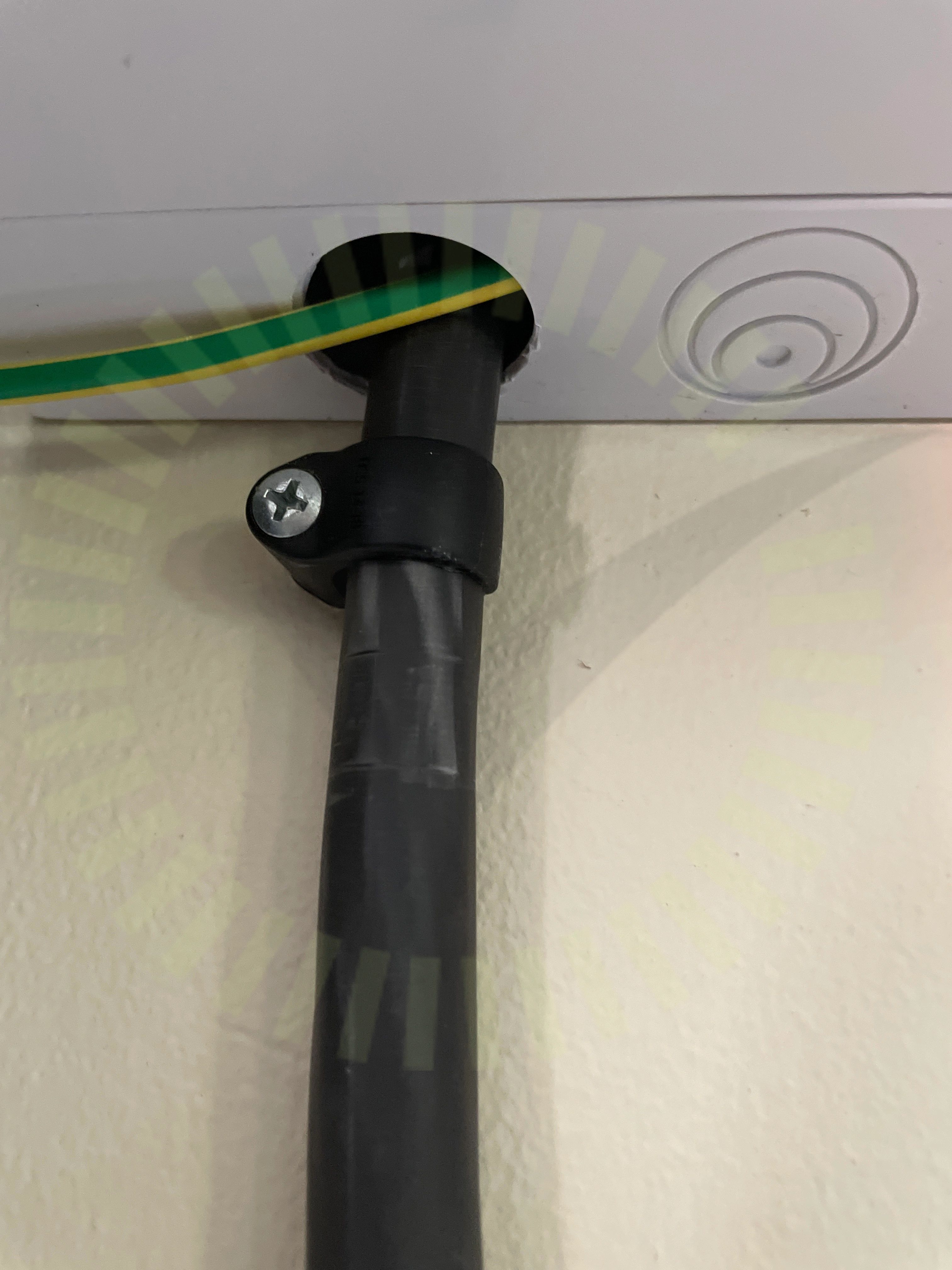

4.1 Förskruvningar
Inte godkändKabel ej tillräckligt dragavlastad. Kan med lätthet röras in och ut.
Godkända kontrollpunkter
7/9BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Ej tillgängligt vid besiktning
1/9Fasskena
Varselmärkning
Anmärkningar
2/4

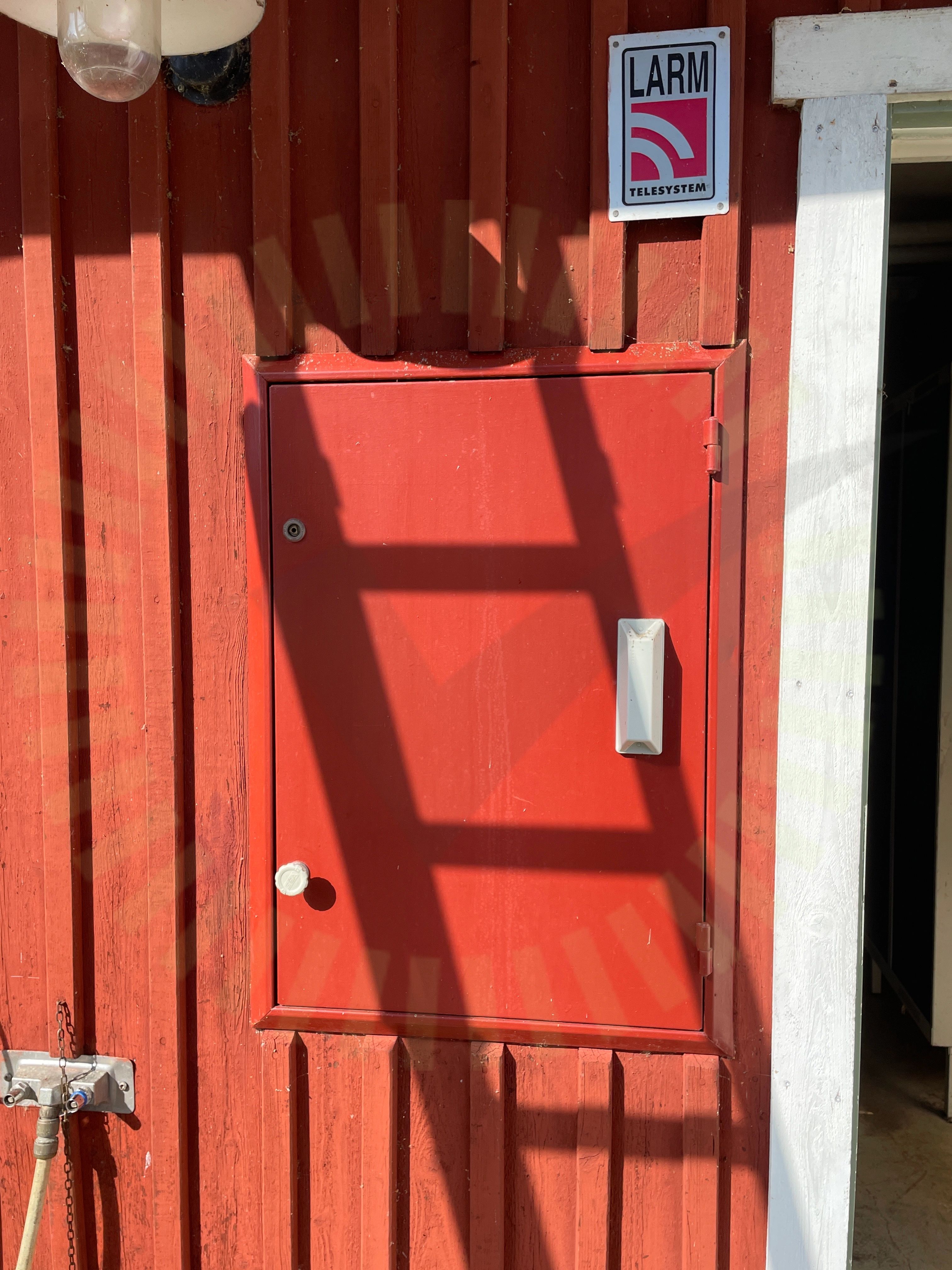

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd på korrekt plats. Saknas vid anslutningspunkt samt berörda centraler
SS 436 40 00 (712.514.101)
5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler.
SEK 457, Sida 42
Godkända kontrollpunkter
1/4Varning för likspänning
Ej tillgängligt vid besiktning
1/4Tillförlitligt fäst
Växelriktare
Anmärkningar
2/30
6.1 Genomföringar
Inte godkändGenomföring inte tätad.
6.2 Strängdesign
Inte godkändProjektering med strängförläggning finns men är ändrad vid montering. Korrekt dokumentation saknas
Godkända kontrollpunkter
28/30AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDirekt solljusDubbel matningFastsäkring av produktHuvudsäkringInfästningInfästning bakplattaKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningNärliggande materialSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt material
