Besiktningsrapport
9.2
Installation genom
Sesol
Datum
16 maj 2023
Ort
Lund, Skåne län
AC Böjradie
Uppskalad ledare
91% godkända
9% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
2/5
3.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är inkopplad
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
3.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri och växelriktare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/5
Missvisande varselmärkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst
Växelriktare
Anmärkningar
2/33
4.1 AC Böjradie
Inte godkänd
Kabelns böjradie inte godkänd.
SS 436 40 00 (522.8.3)

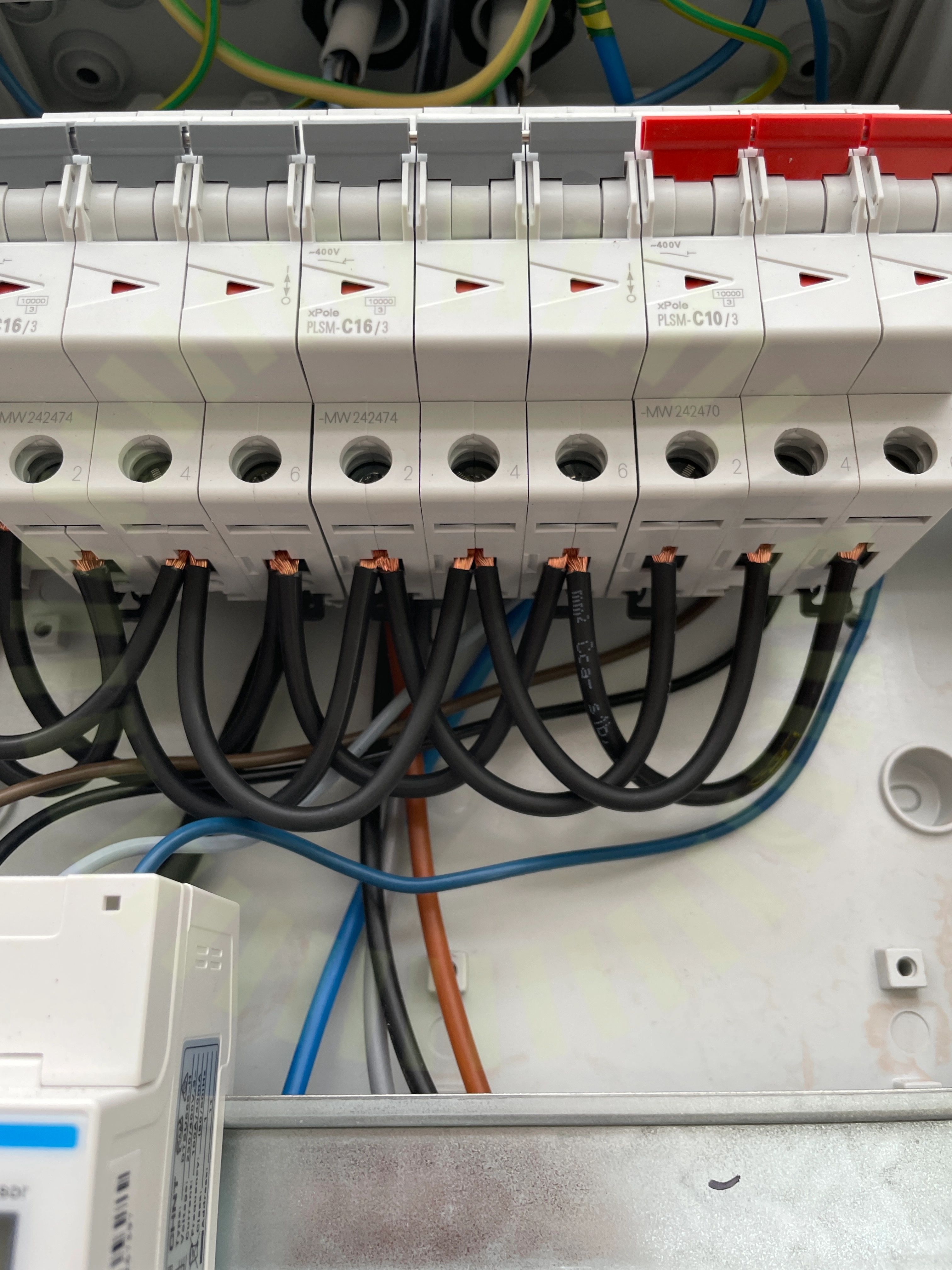

4.2 Uppskalad ledare
Inte godkänd
Ledare är för långt uppskalade.
Godkända kontrollpunkter
31/33
AC anslutning växelriktare
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Ventilation
Väderbeständigt material
