Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

16 maj 2023

Ort

Lund, Skåne län
Klämmor rätt förläggning
Underliggande takpanna
Skenornas överhäng
87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/41

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är inkopplad

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
AC Böjradie

2.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

2.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri och växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Uppskalad ledare

2.5 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

35/41
AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41
Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Anmärkningar

4/30
Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kablage ut från kopplingsdosa ej uppfäst med tillräckligt stöd

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

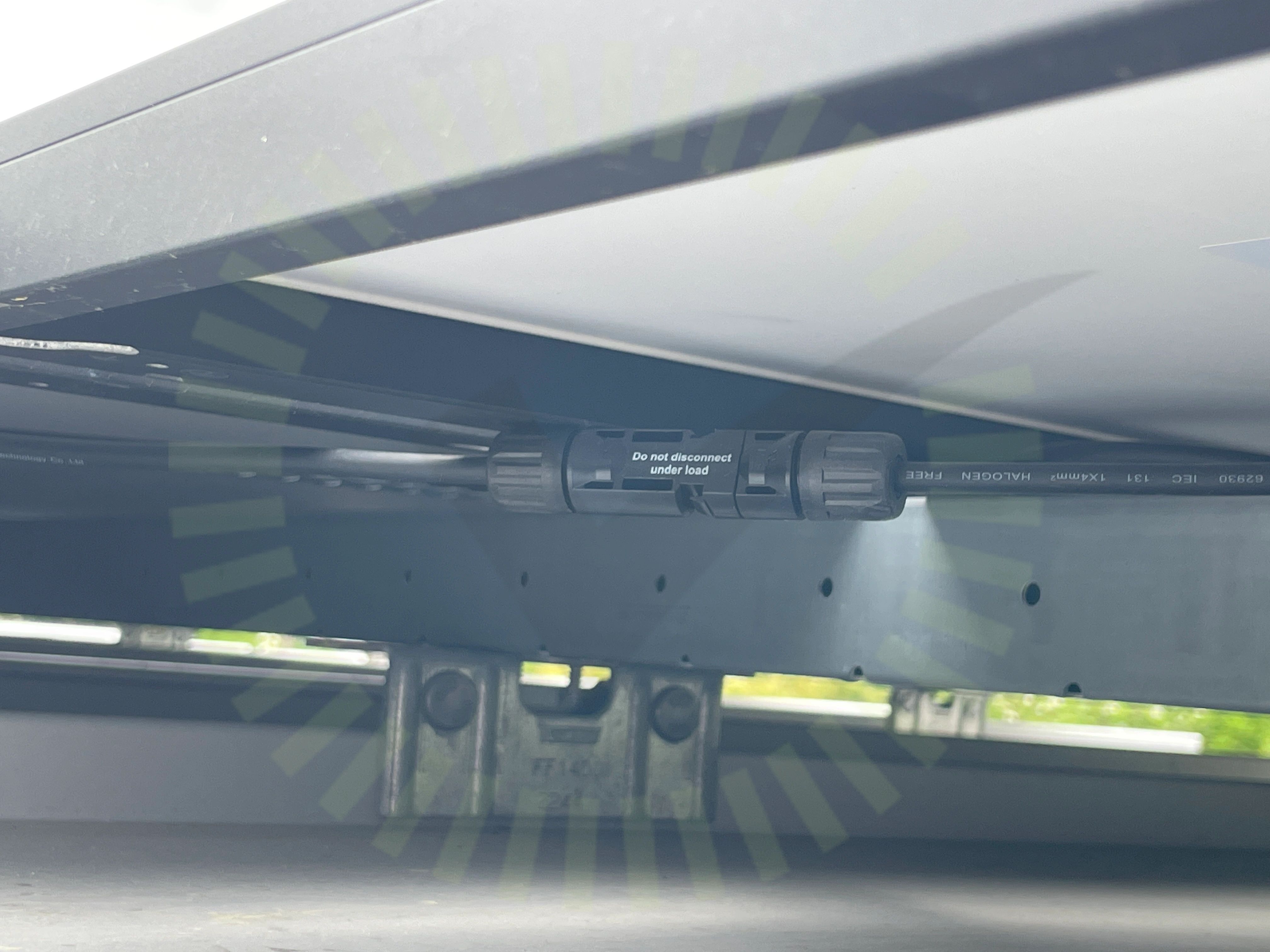

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften. Skapar stress på kontakt

Godkända kontrollpunkter

23/30
Avstånd till takAvstånd till takDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramSträngförläggningÖverlappningÖverlappning

Ej tillgängligt vid besiktning

3/30
Förbindelse av kontakterFörbindelse av kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Växelriktare

Anmärkningar

1/1
PEN ledare

6.1 PEN ledare

Inte godkänd

PEN ledare är underdimensionerad, enbart 6mm

Weland Stål: Falsfäste

Anmärkningar

1/21

7.1 Falsfästenas CC

Inte godkänd

Antalet infästningar stämmer inte överens med lastberäkning. Antal infästningar 1:1 är 18 st enligt lastberäkning skall där vara 24. 1:2 är där 10 infästningar och enligt lastberäkning skall där vara 18. Även mått enligt lastberäkning stämmer ej överens med verklighet.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

19/21
DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/21
Underbyggnad

Weland Stål: Råspont

Anmärkningar

7/23
Kabeluppfästning

8.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmor rätt förläggning

8.2 Klämmor rätt förläggning

Inte godkänd

Fästen lägger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skador

8.3 Skador

Inte godkänd

Skada hittad på takpanna

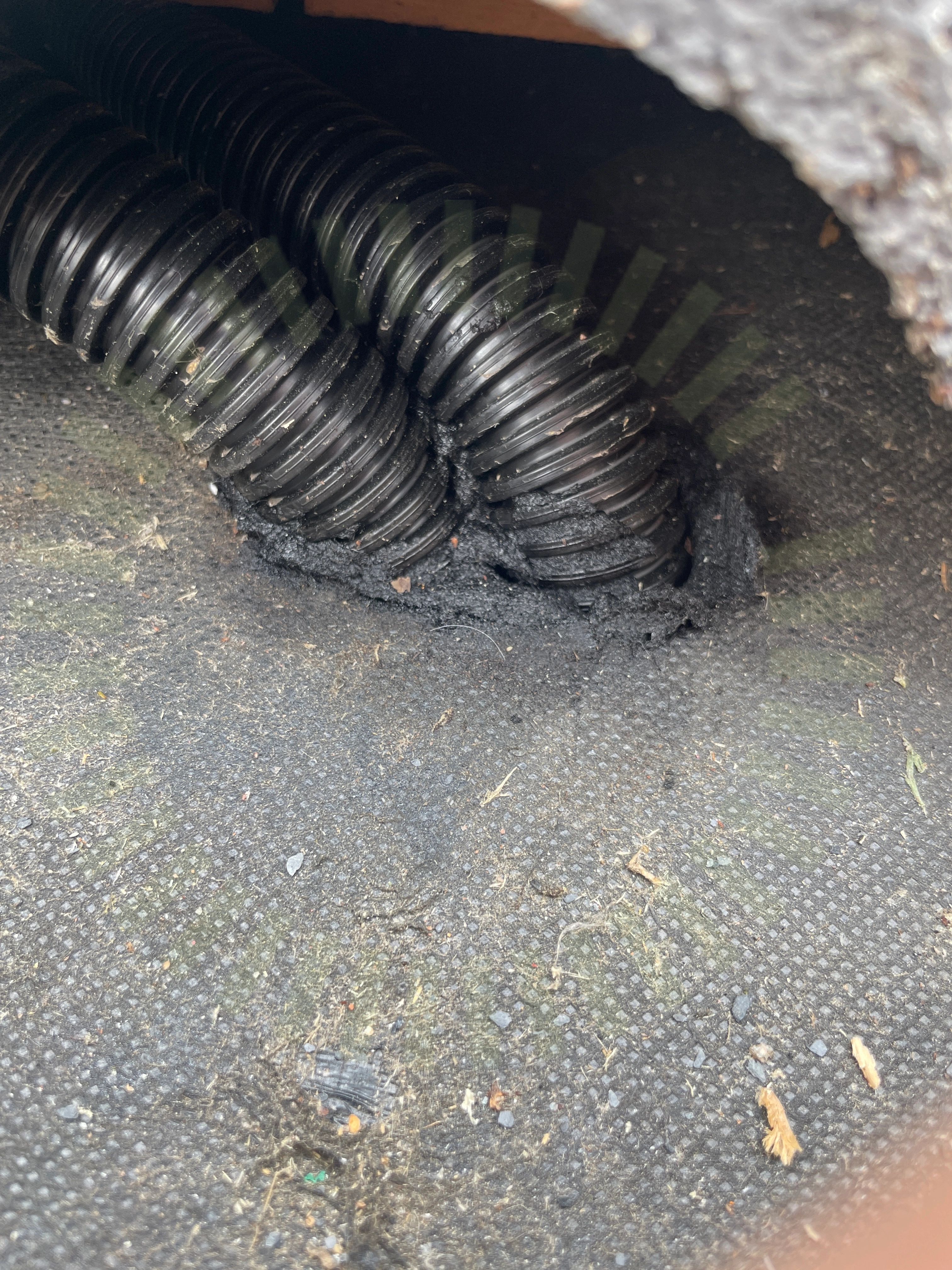

Takgenomföring

8.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

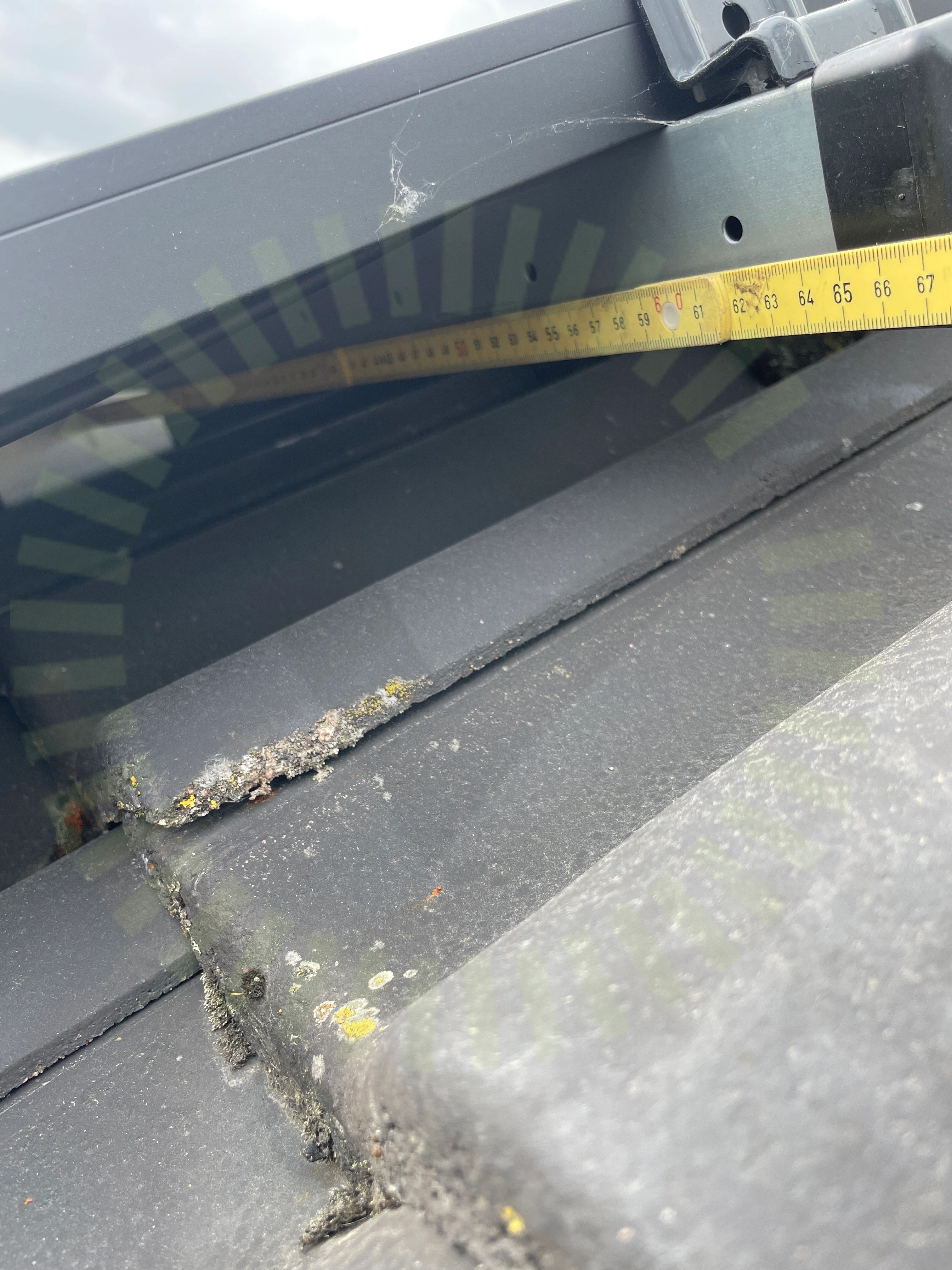

Skenornas överhäng

8.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 600 mm

8.6 Takkrokarnas CC

Inte godkänd

Antalet infästningar understiger antalet enligt lastberäkning, skall vara 10st enligt lastberäkning på segment 1:5 där är i verkligheten bara 9 st infästningar. Överstiger även måttet på avstånd mellan krokar, uppmätt mått 1200mm

MA5102 Sid 1 (1) | Version 3 - 221101

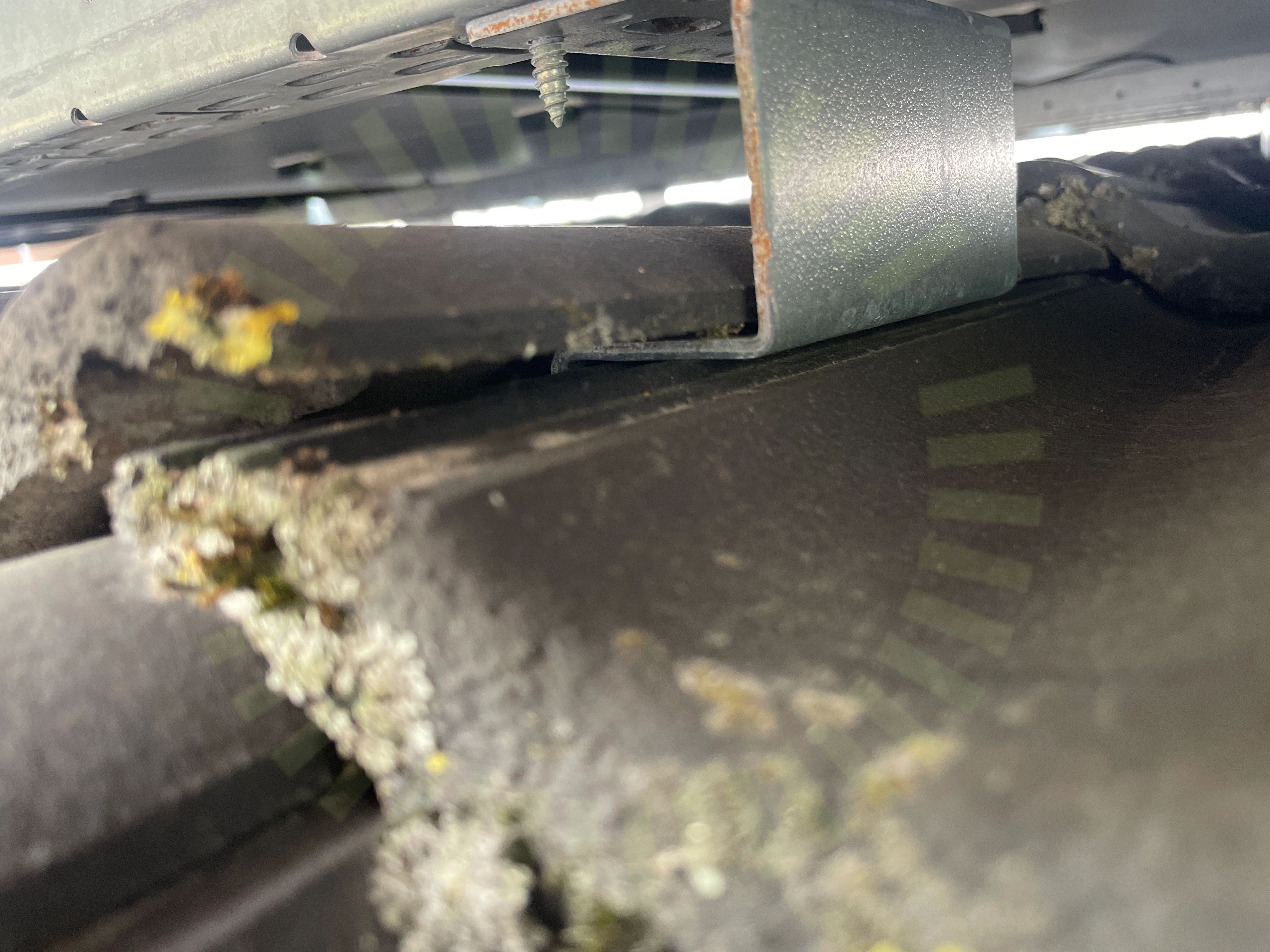

Underliggande takpanna

8.7 Underliggande takpanna

Inte godkänd

Krok ligger mot underliggande panna

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
