Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

1KOMMA5°

Datum

30 augusti 2023

Ort

Färjestaden, Kalmar län
Strängschema
Kabeldragning mellan takytor
Kabeluppfästning
82% godkända18% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C72/Vmhb
Paneler1Komma5° - Fullblack 415Wp
MontagesystemK2: SingleRail: CrossHook 3S
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack 415Wp

Anmärkningar

10/20

1.1 Avstånd till hav

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

Tillverkarens anvisningar

1.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.3 Avstånd till yta

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.4 Klämmornas storlek

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.5 Panelramar separerade

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.6 Klämmornas placering

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.7 Klämmornas överlappning

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.8 Kopplingslåda

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.9 Lutning

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

1.10 Panelkablagets böjradie

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

Godkända kontrollpunkter

10/20
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Allmän

Anmärkningar

1/3
Strängschema

2.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Sträng 3 avser hus, enligt strängschema är det sträng 1

Godkända kontrollpunkter

1/3
Mätprotokoll DC

Ej tillgängligt vid besiktning

1/3
Avtal

ESDEC Lutande Panntak

Anmärkningar

2/26

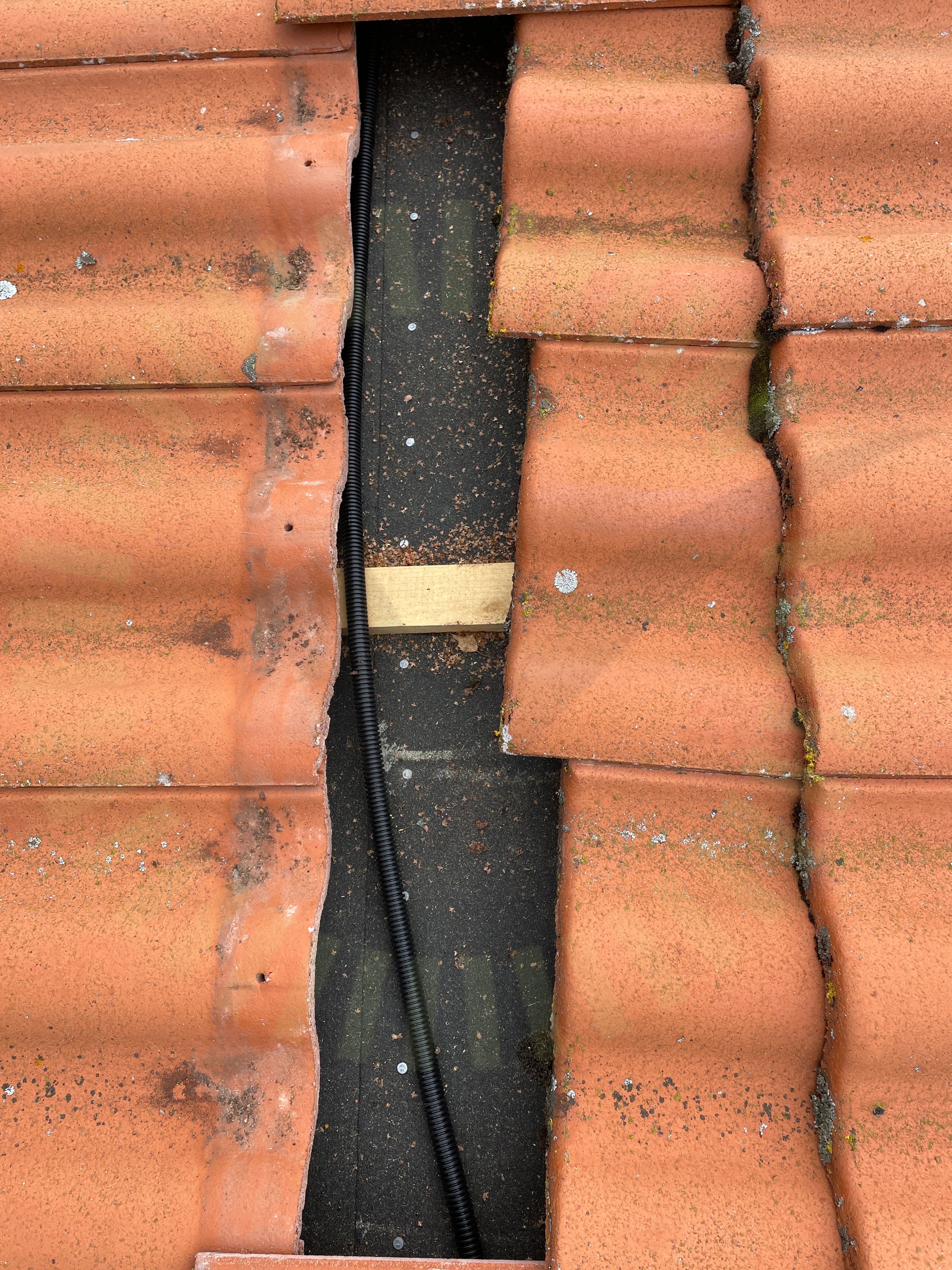

Kabeldragning mellan takytor

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

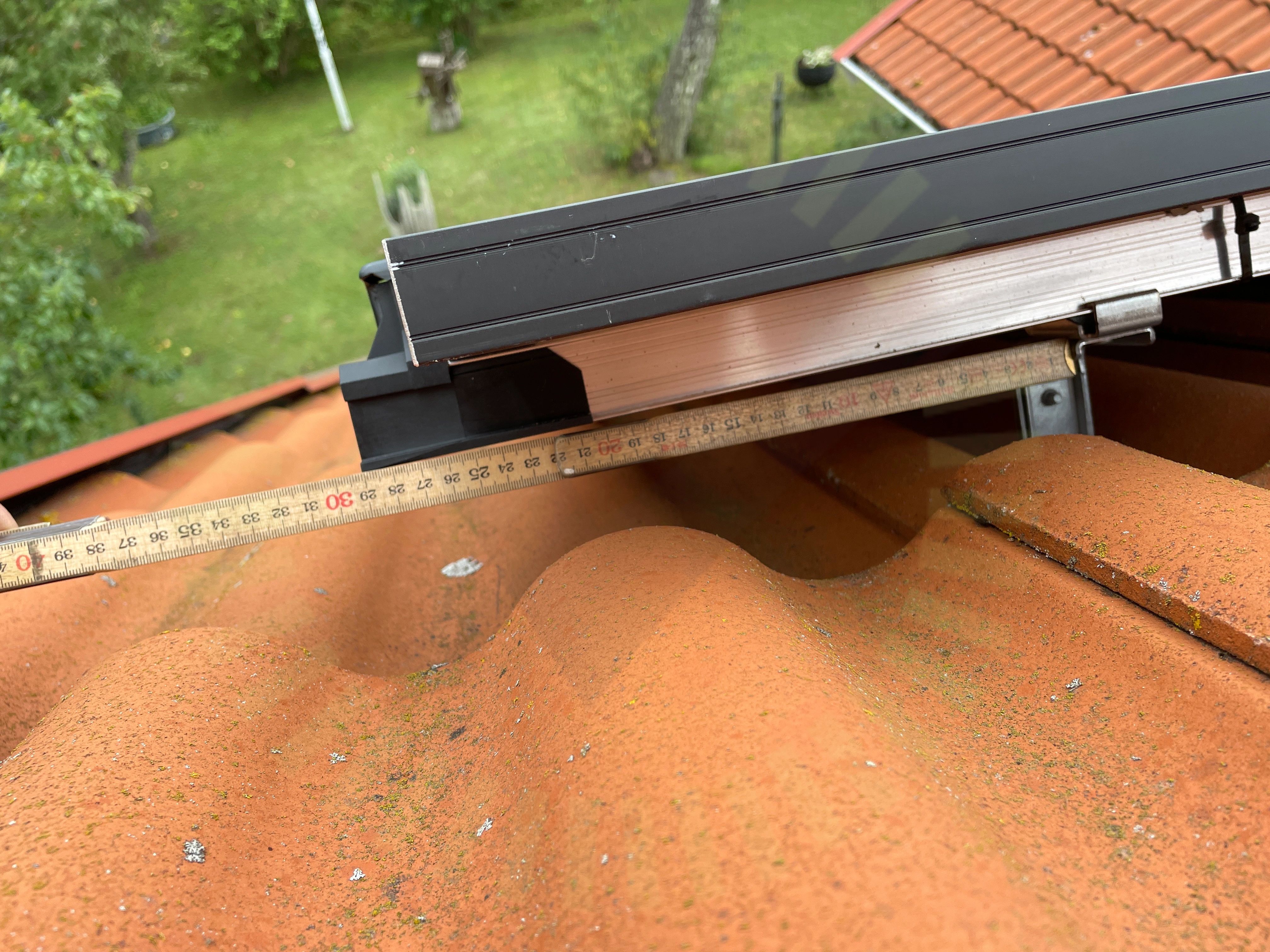

Skenornas överhäng

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

24/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

K2: SingleRail: CrossHook 3S

Anmärkningar

7/29

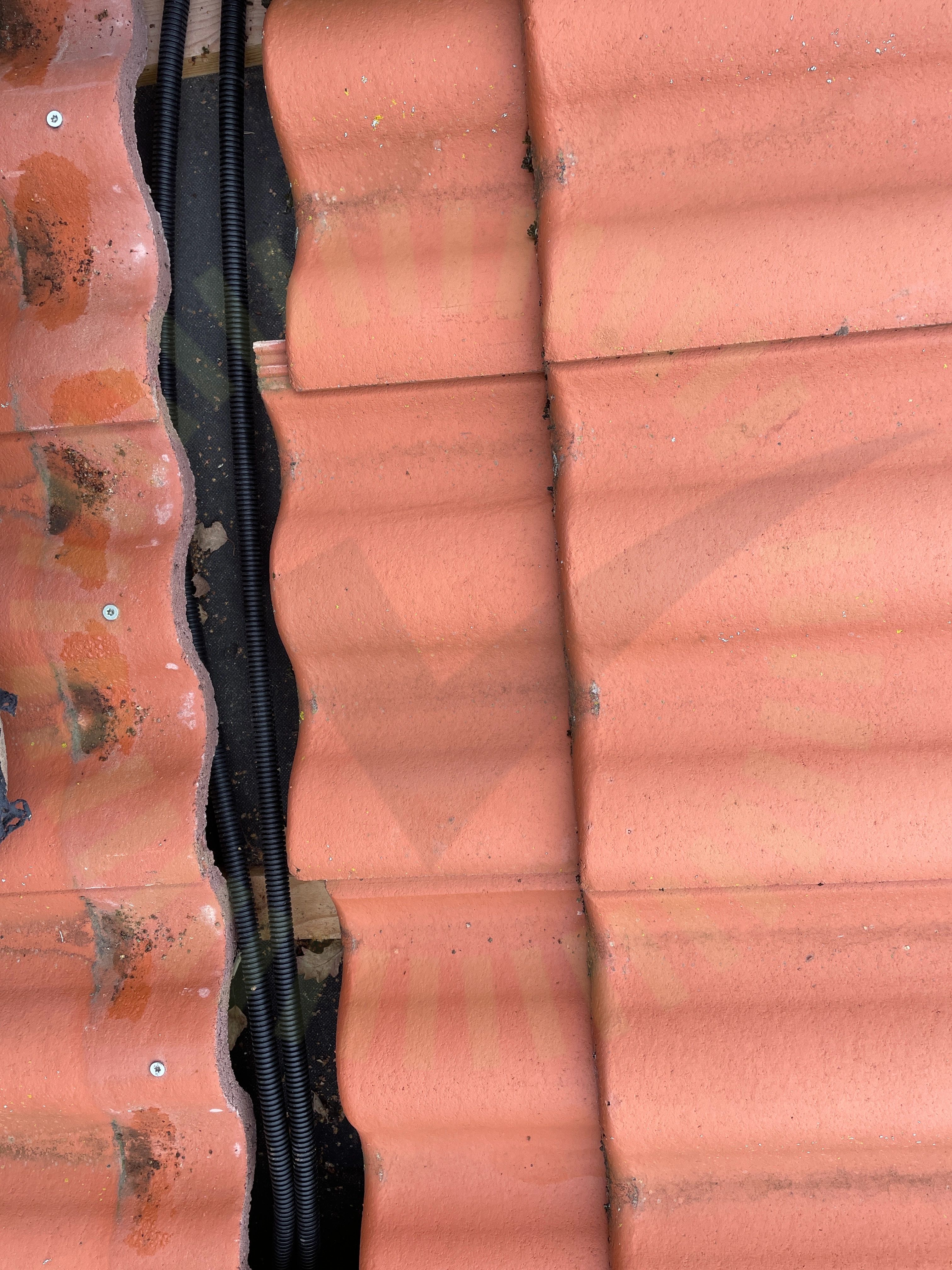

Kabeldragning mellan takytor

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skador

4.3 Skador

Inte godkänd

Skador noterade på taket runt installationen.

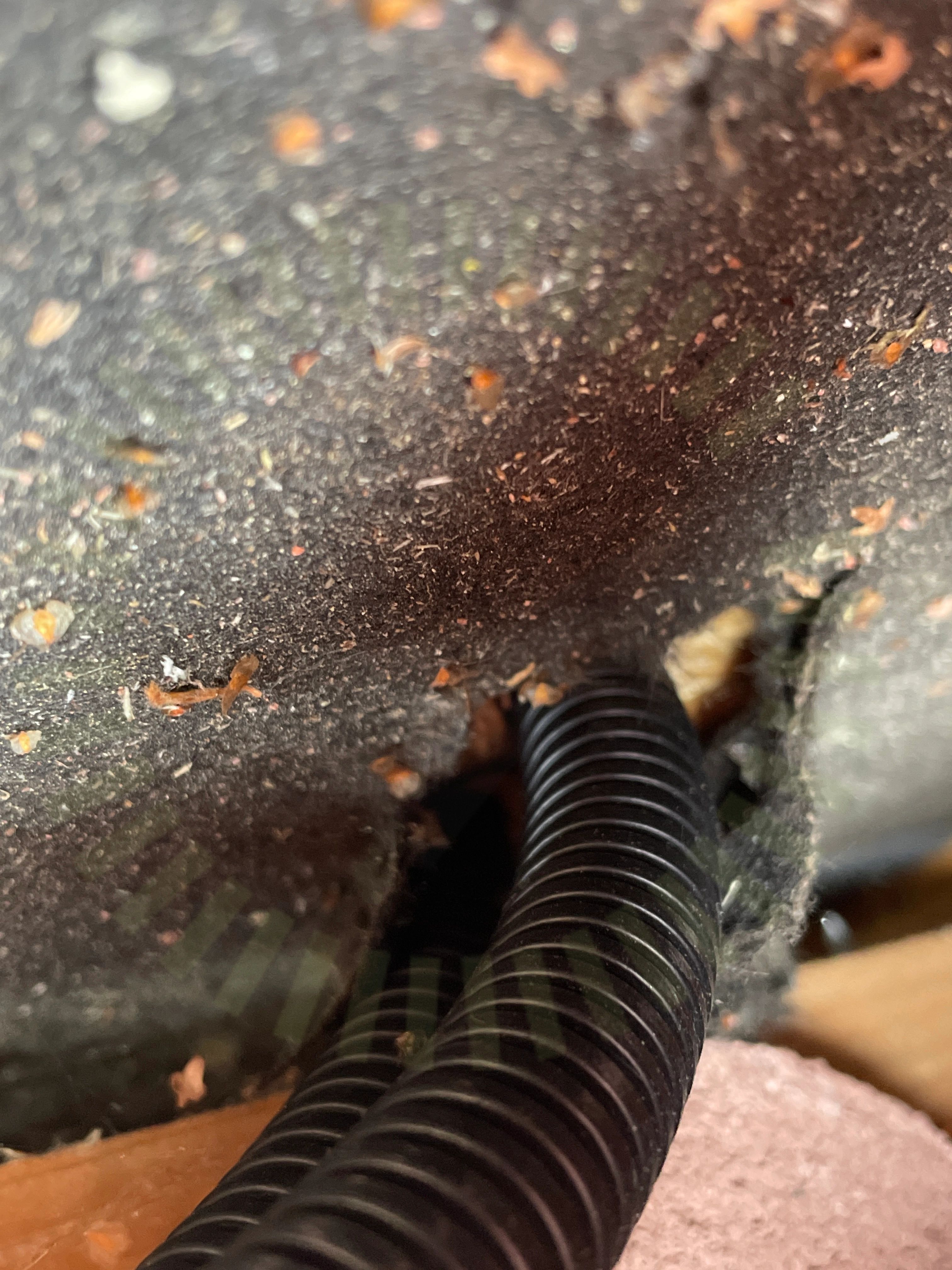

Takgenomföring

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

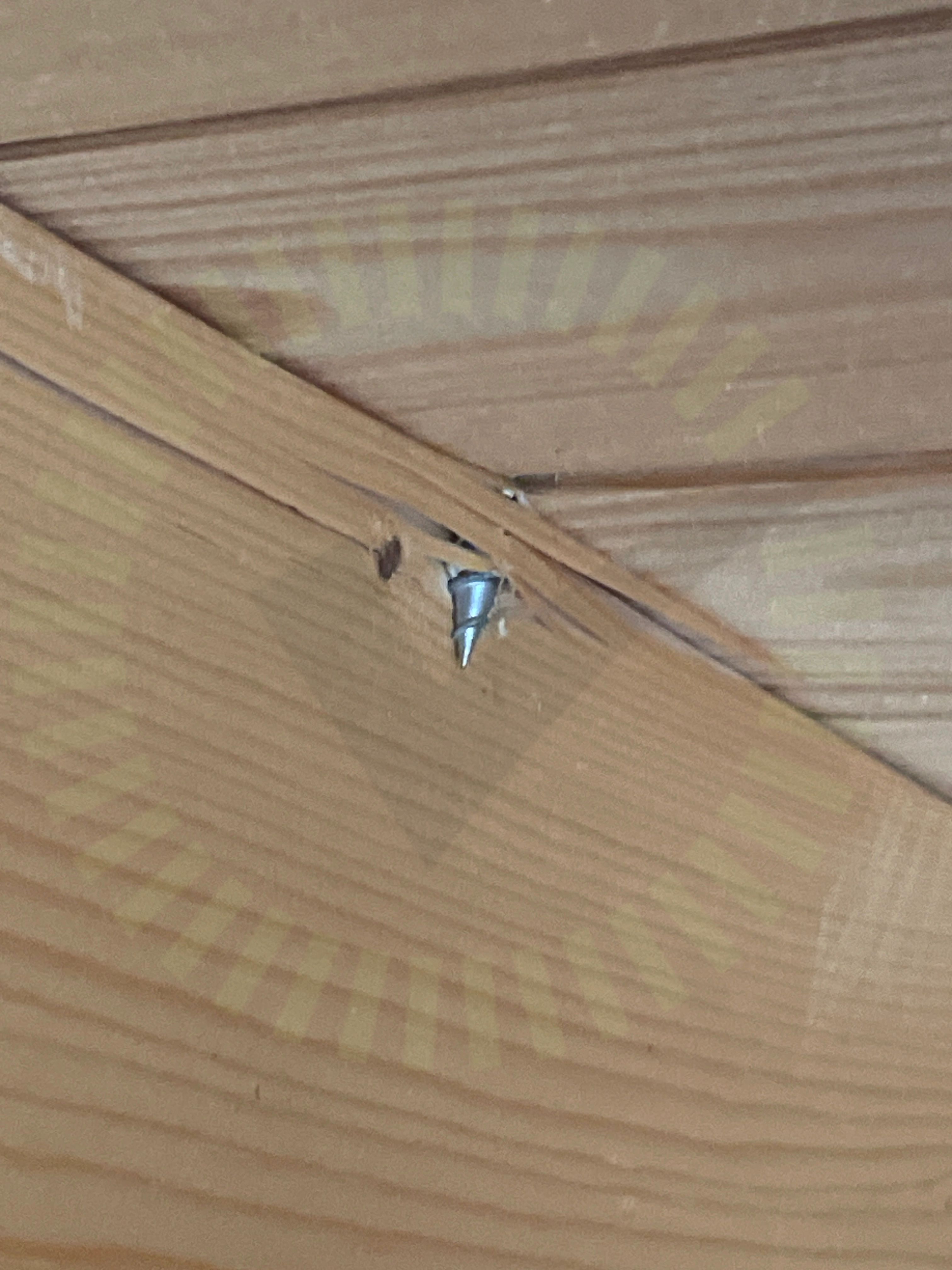

Takstolsinfästning

4.5 Takstolsinfästning

Inte godkänd

En skruv har missat takstol. Skruvar är för korta. Minst 24 mm ska gå in i takstolen vid 6mm långa skruv

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

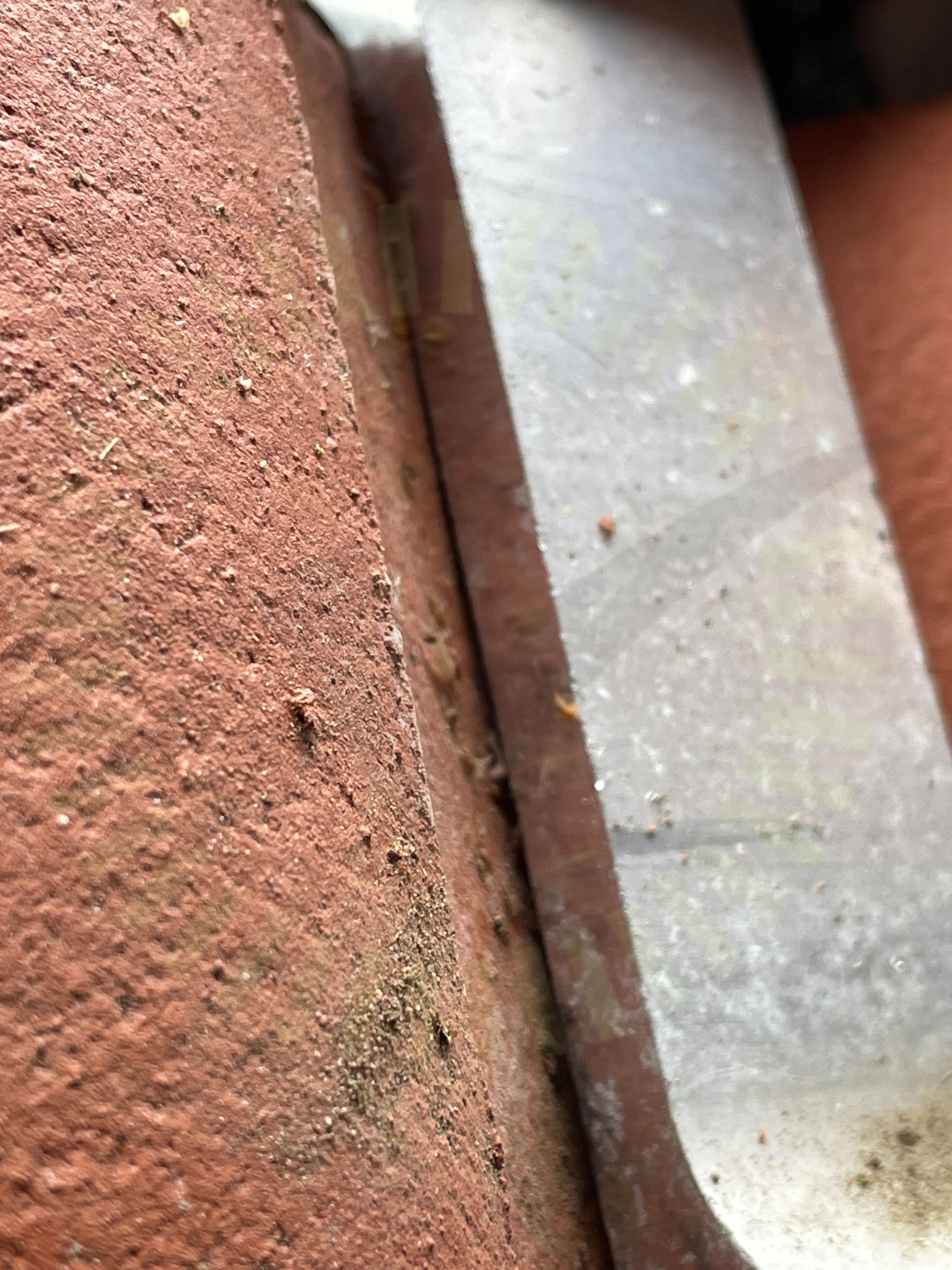

Underliggande takpanna

4.6 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

4.7 Takkrokarnas CC

Inte godkänd

Korrekt antal och avstånd mellan infästningar under varje basskena. Dock saknas två av sex basskenor. Sitter endast fyra per sida, ska vara sex.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKlämmans placering i skenaKorslager: Skenornas infästningKorslager: Skenornas överhängMittklämmorPanelramens höjdPlaceringSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTvådelad takkrokVäderbeständigt materialÄndklämmor

SunGrow: SG5-12RT

Anmärkningar

3/38

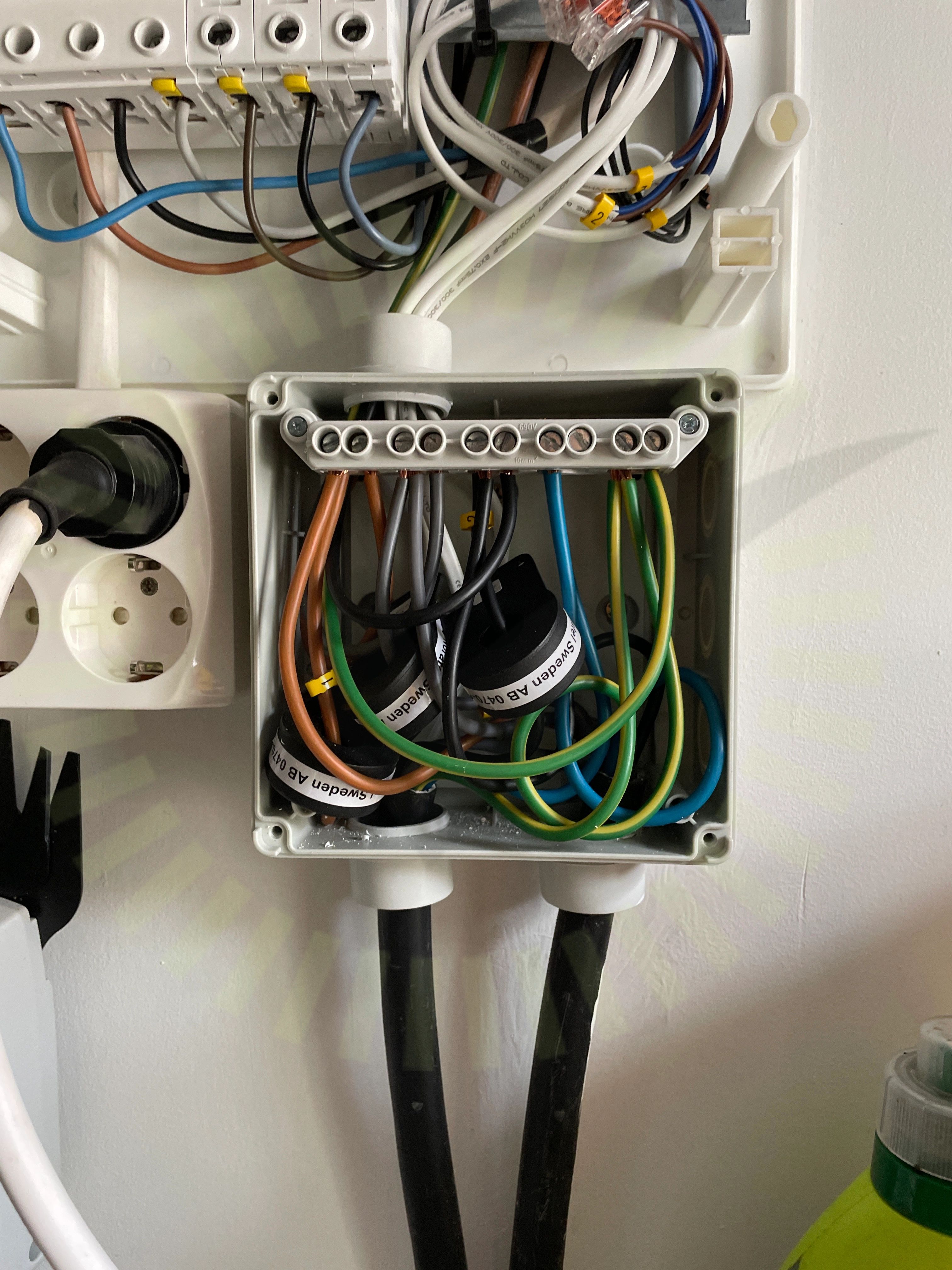

Dubbel matning

5.1 Dubbel matning

Inte godkänd

Dubbel matning ej avsäkrad mot 6mm2 kabel. Kabeldimensionering saknas. 16A nät och 14,5A sol.

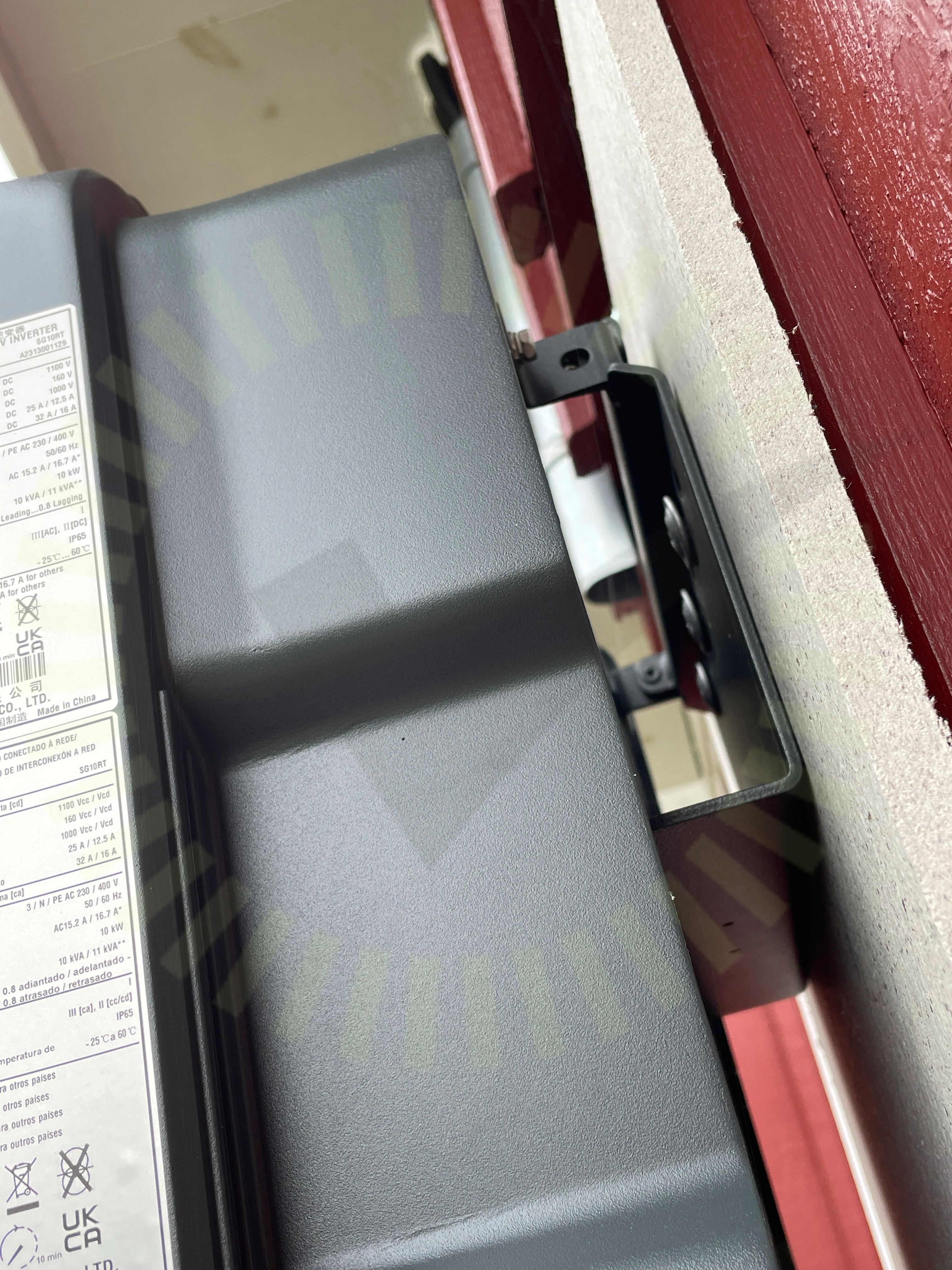

Fastsäkring av produkt

5.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad i konsol enligt anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

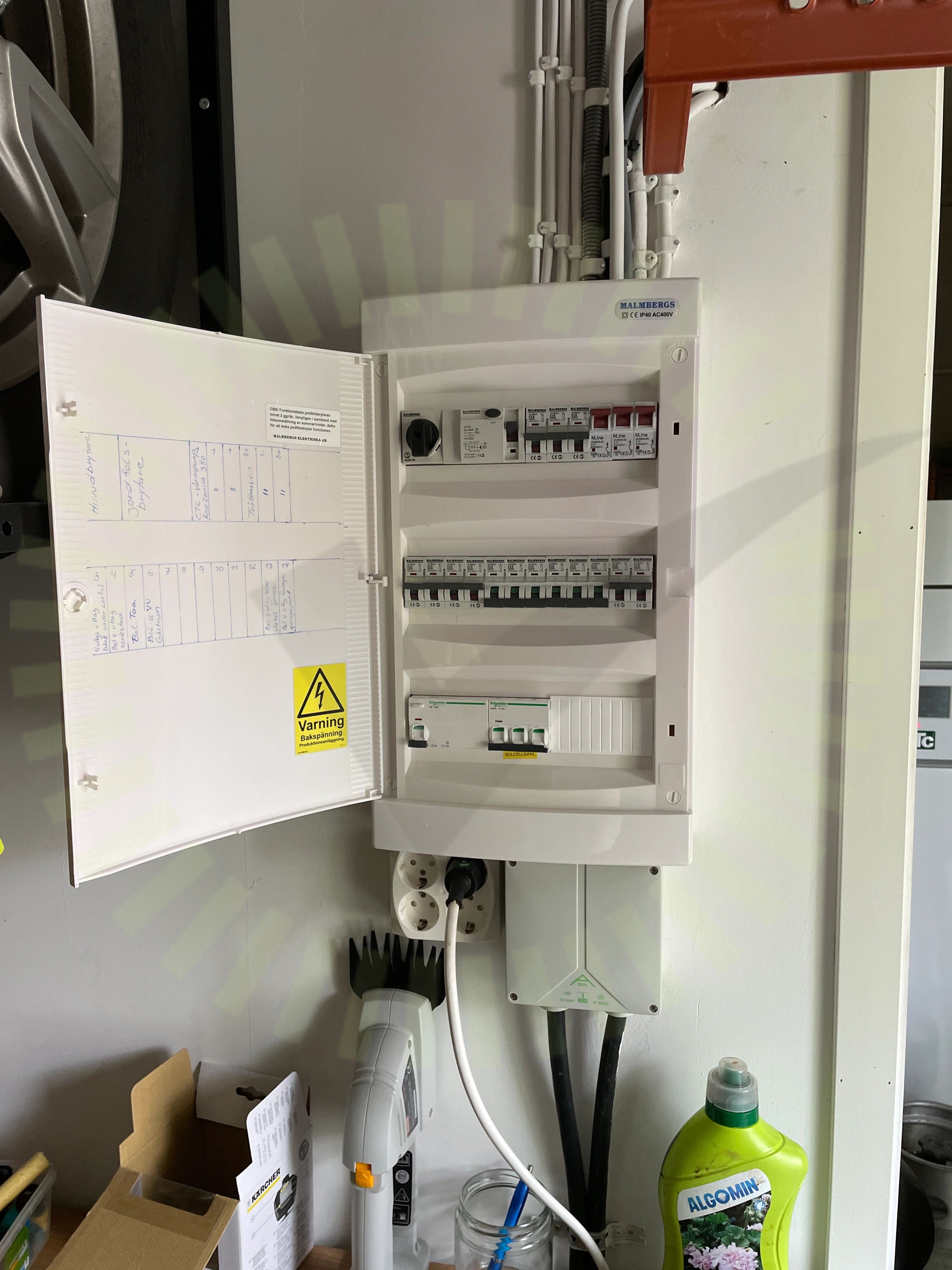

Informering av solceller

5.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

34/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38
Tillförlitligt fäst

SunTech: STPXXXS - C72/Vmhb

Anmärkningar

4/19
Klämmornas placering

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 10-14

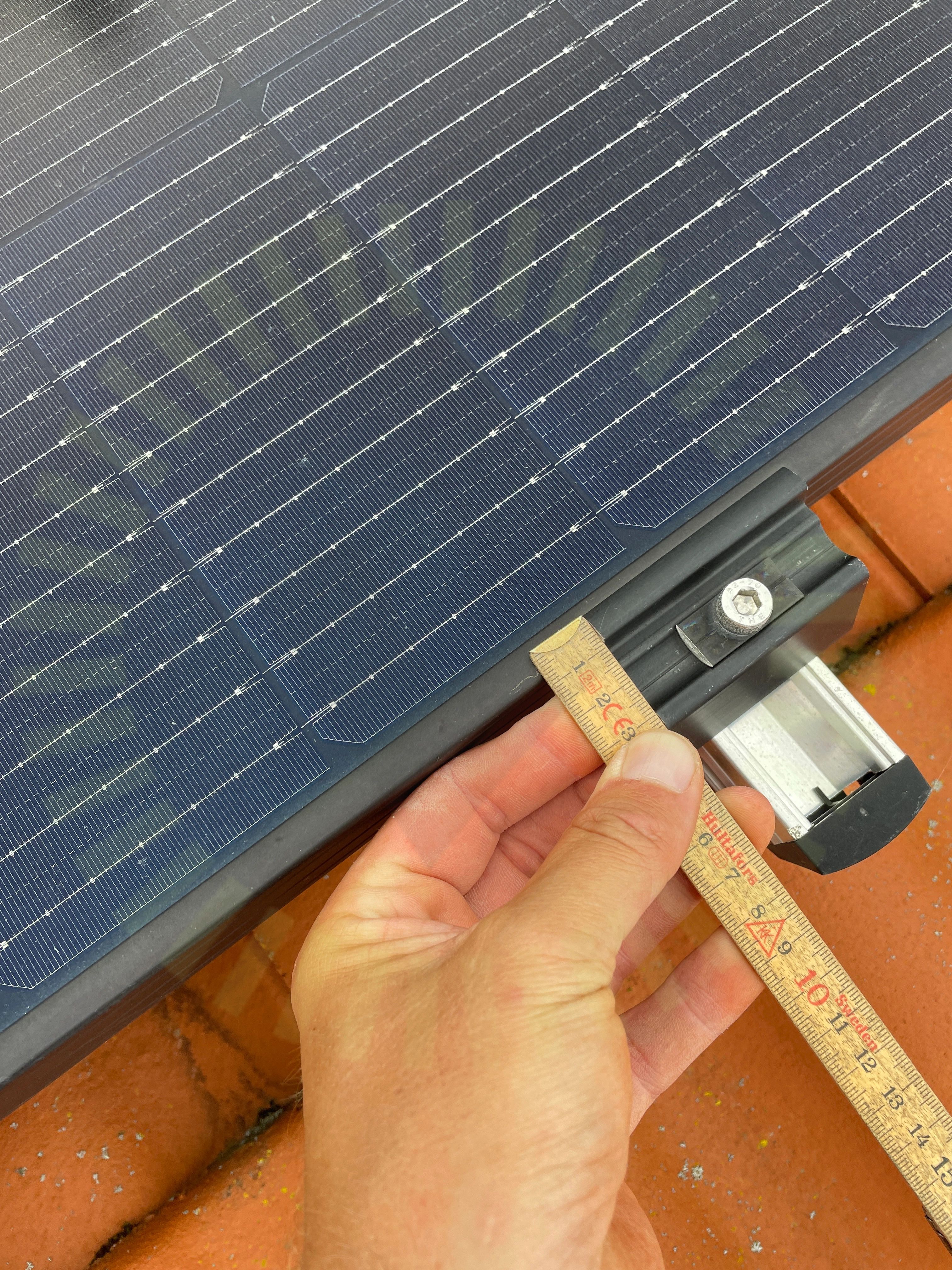

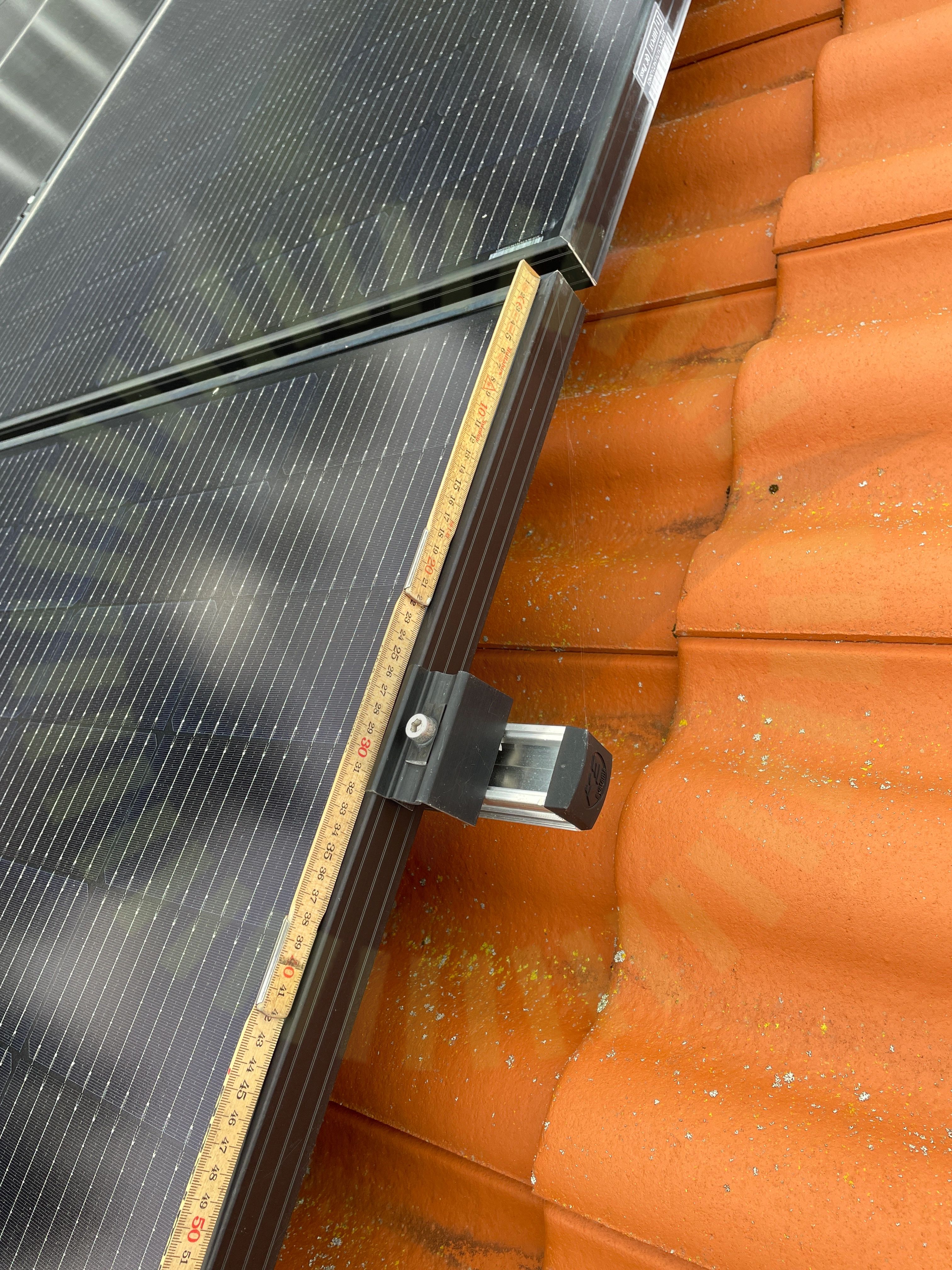

Klämmornas överlappning

6.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar om minst 10 mm överlapp.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 5
Kopplingslåda

6.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

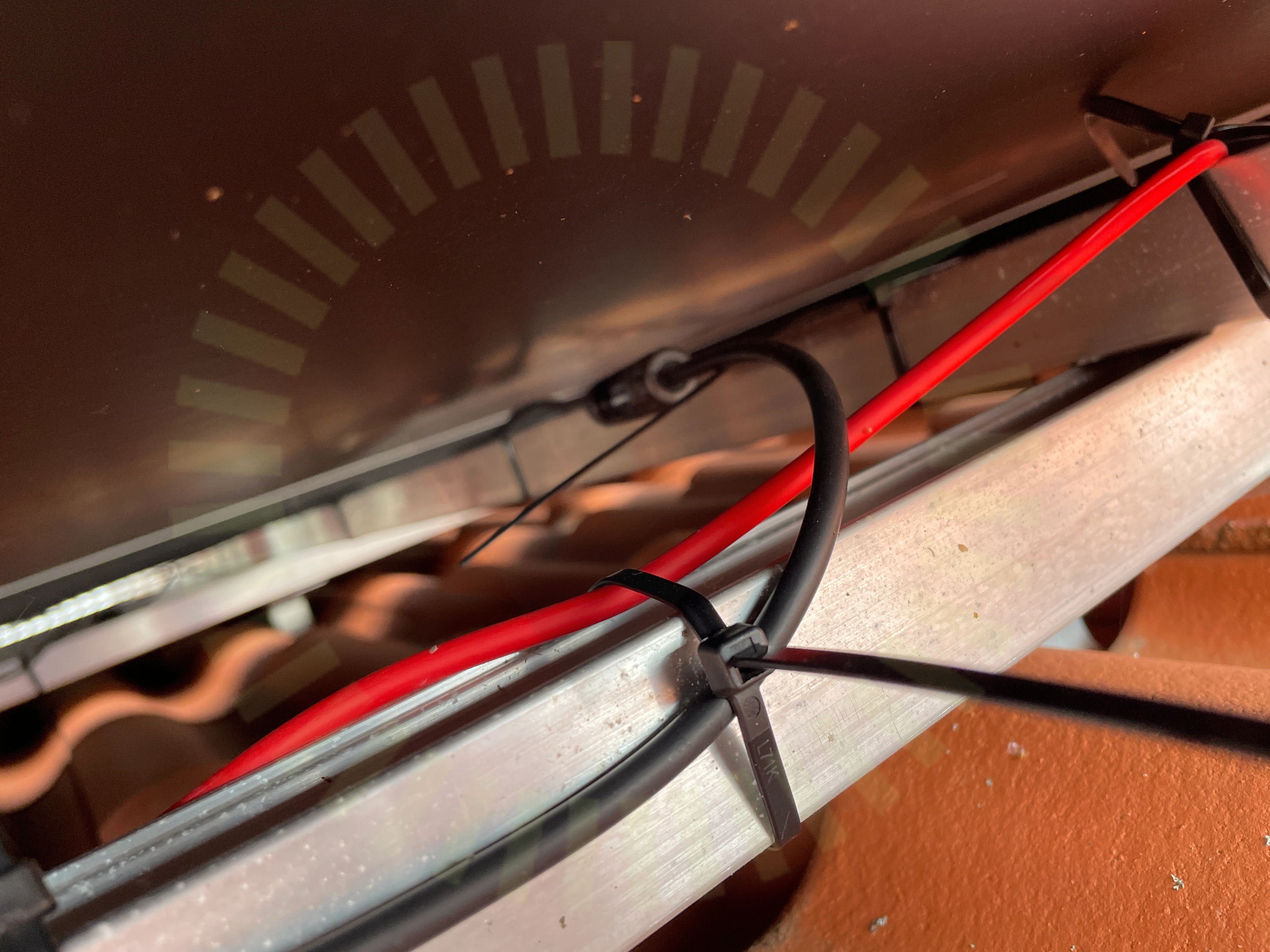

Stress på kontakter

6.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

15/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
