Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
7 maj 2024
Ort
Frillesås, Hallands län
Skada vid brytare
Föremål mot bakstycke
Dubbel matning
Missvisande varselmärkning
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Skada vid brytare
Inte godkänd
Skador noterade på elmaterial vid brytaren. Ledare i ac-brytare är skadad.
Godkända kontrollpunkter
6/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/17

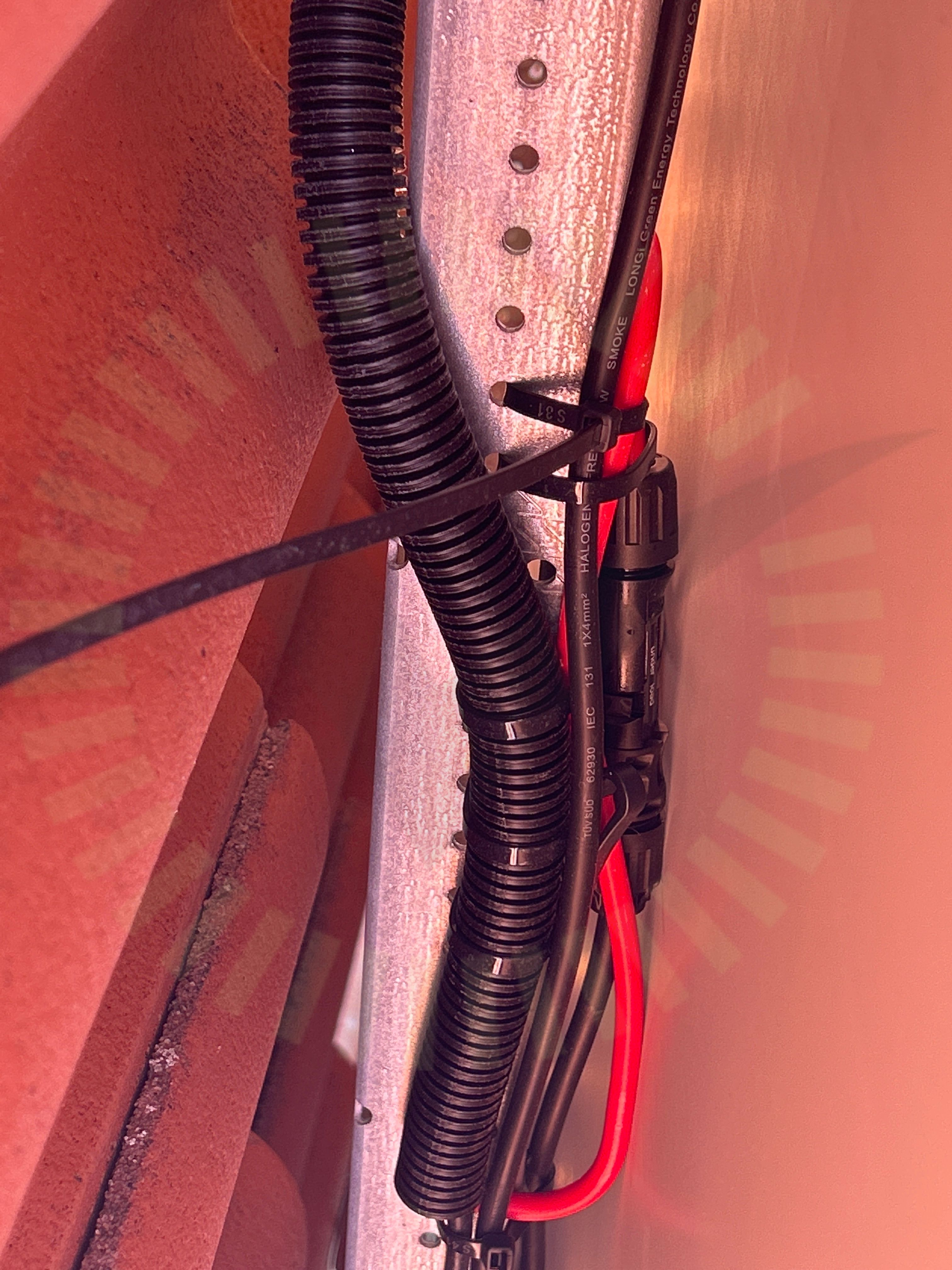

3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
Godkända kontrollpunkter
16/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
24/24
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Anmärkningar
1/4

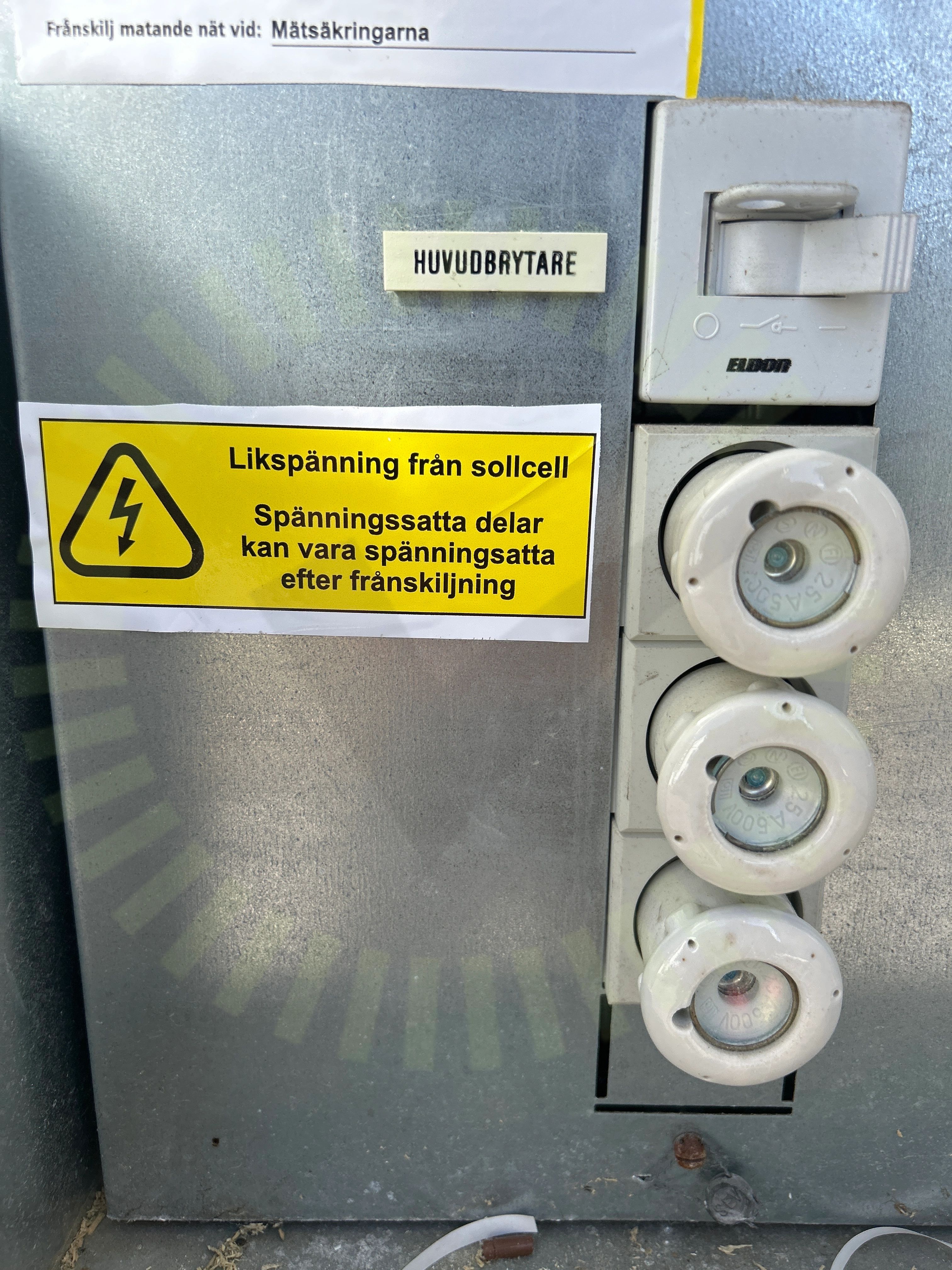

5.1 Missvisande varselmärkning
Inte godkänd
Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
3/4
Informering av solceller
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

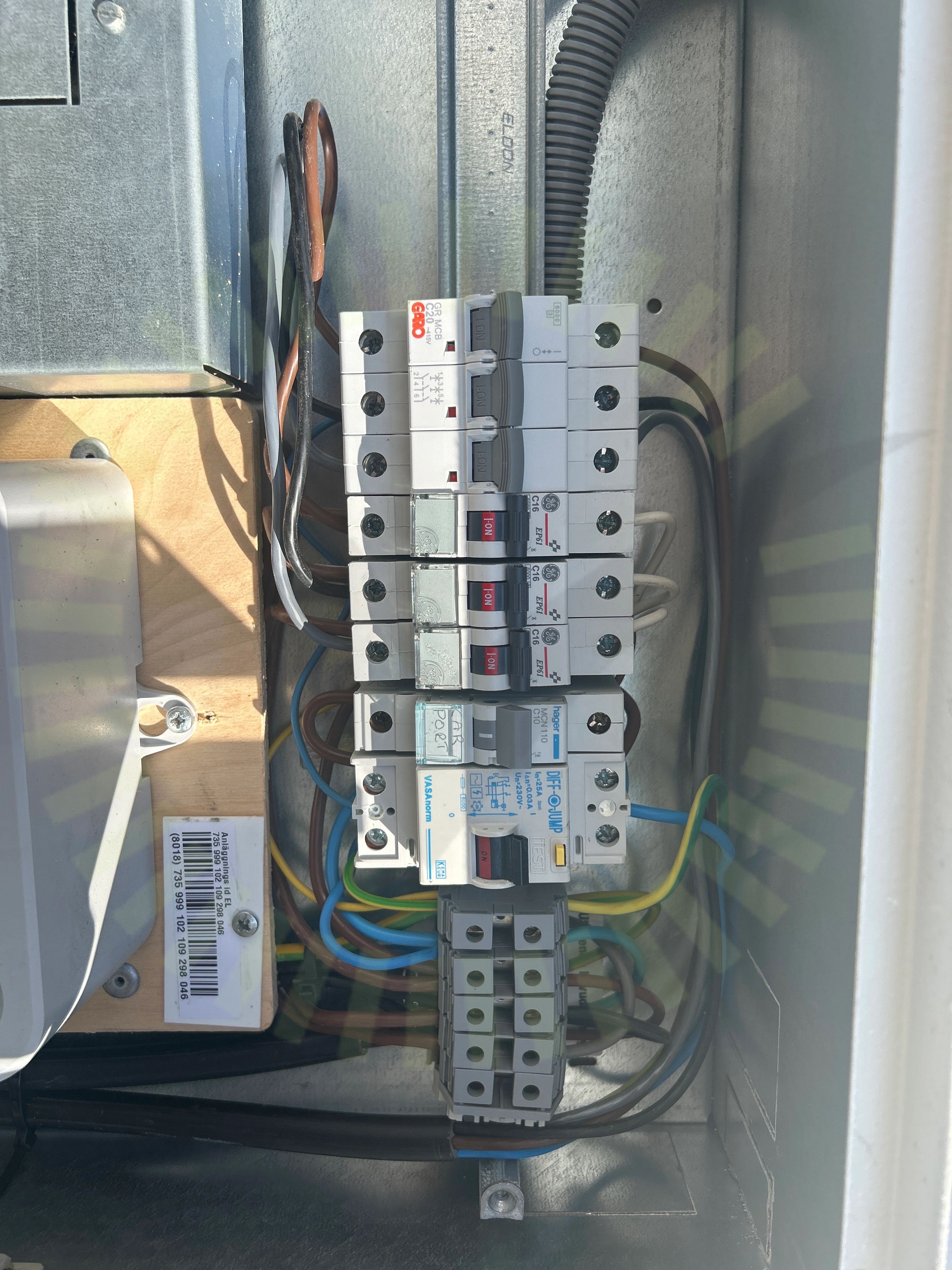

6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
35/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
