Besiktningsrapport

7.6

Installation genom

Telge Energi

Datum

29 augusti 2023

Ort

Uppsala, Uppsala län

Takstolsinfästning

Klämmornas placering

Förbindelse av kontakter

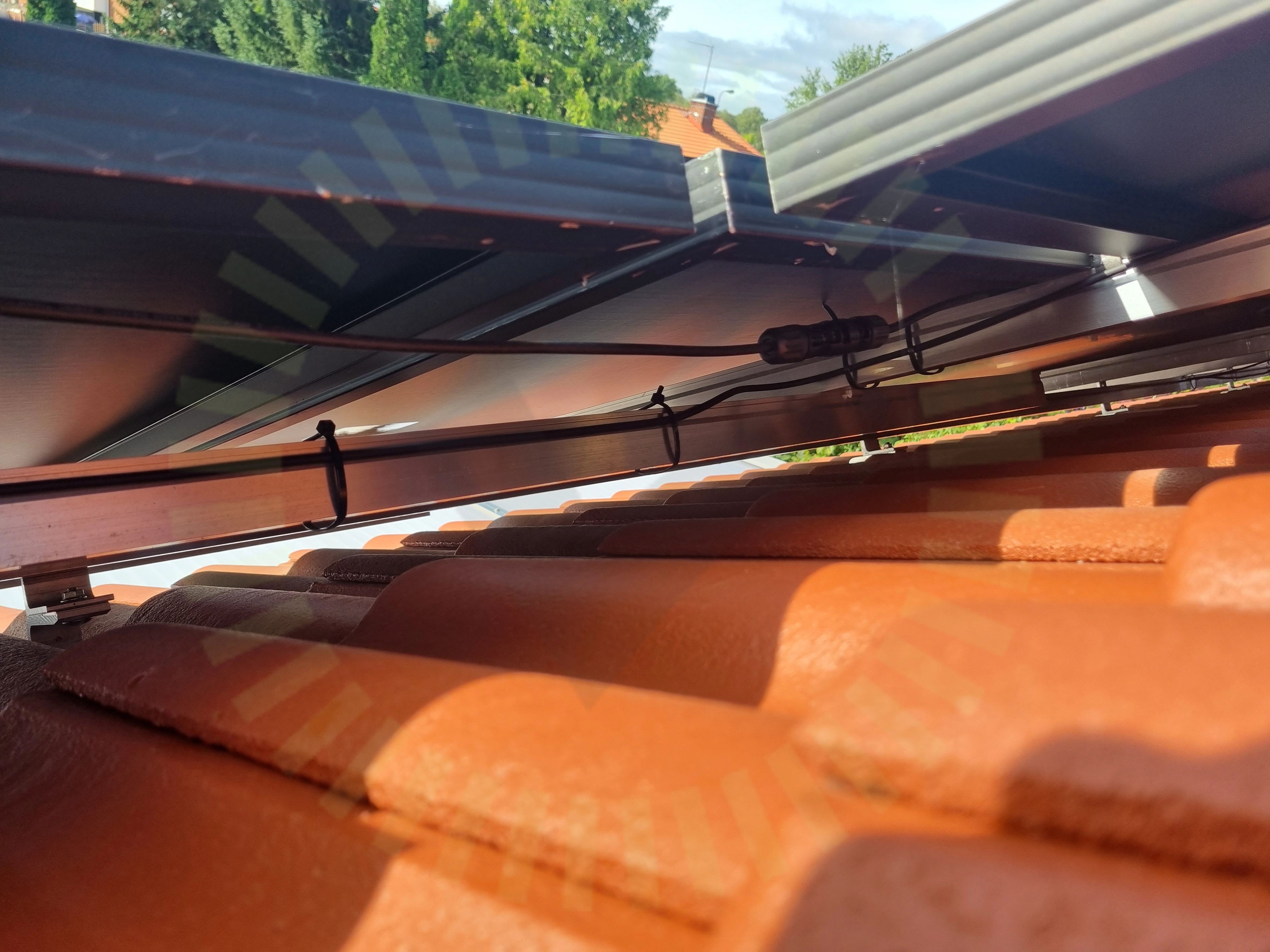

+ 11

84% godkända16% ej godkända

Om installationen

PanelerEurener: MEPV 144 HALF-CUT (BLACK 450Wp)

MontagesystemS-FLEX: Panntak

VäxelriktareSAJ: R5 3-20K-T2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Anmärkningar

3/15

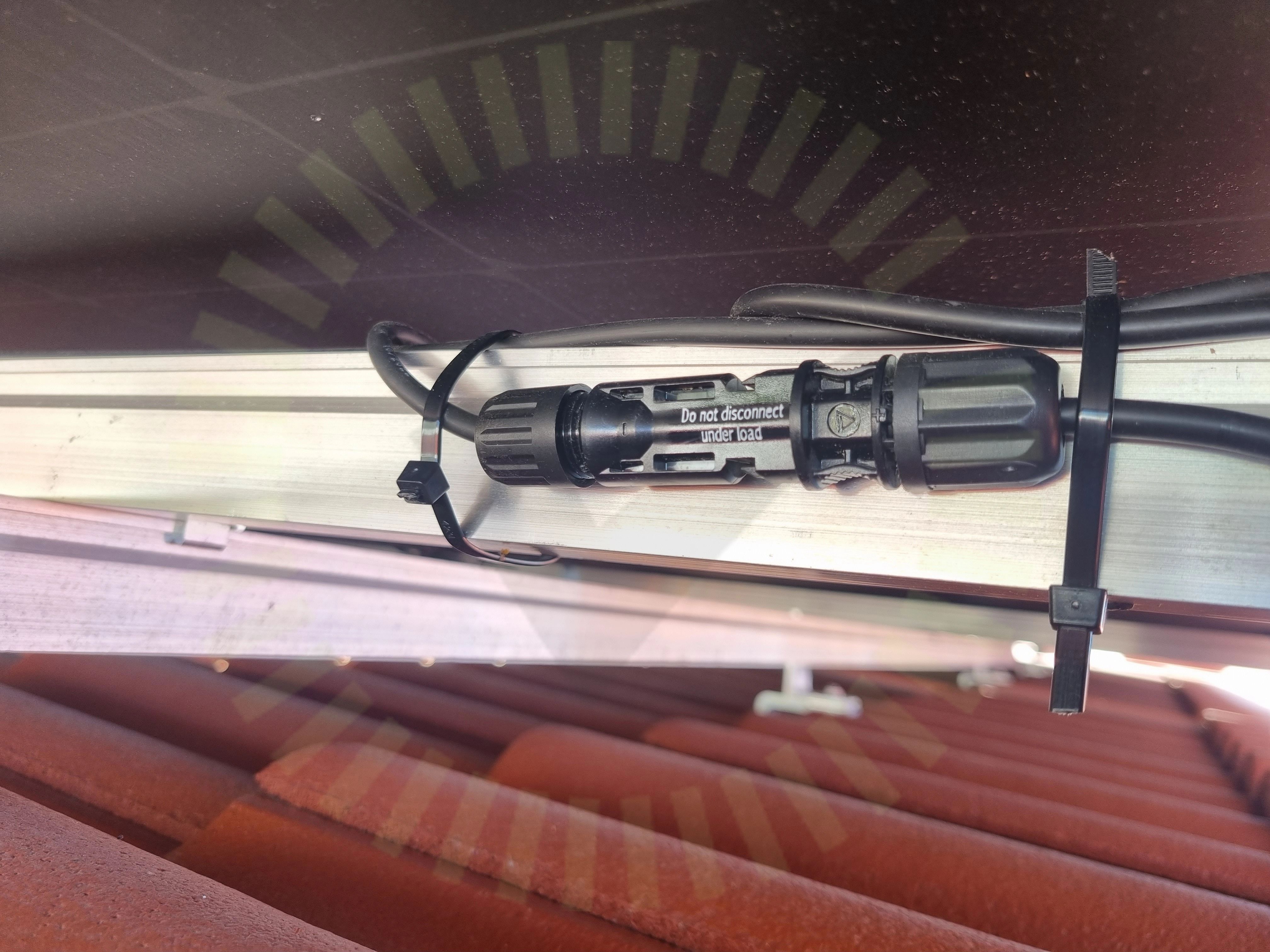

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

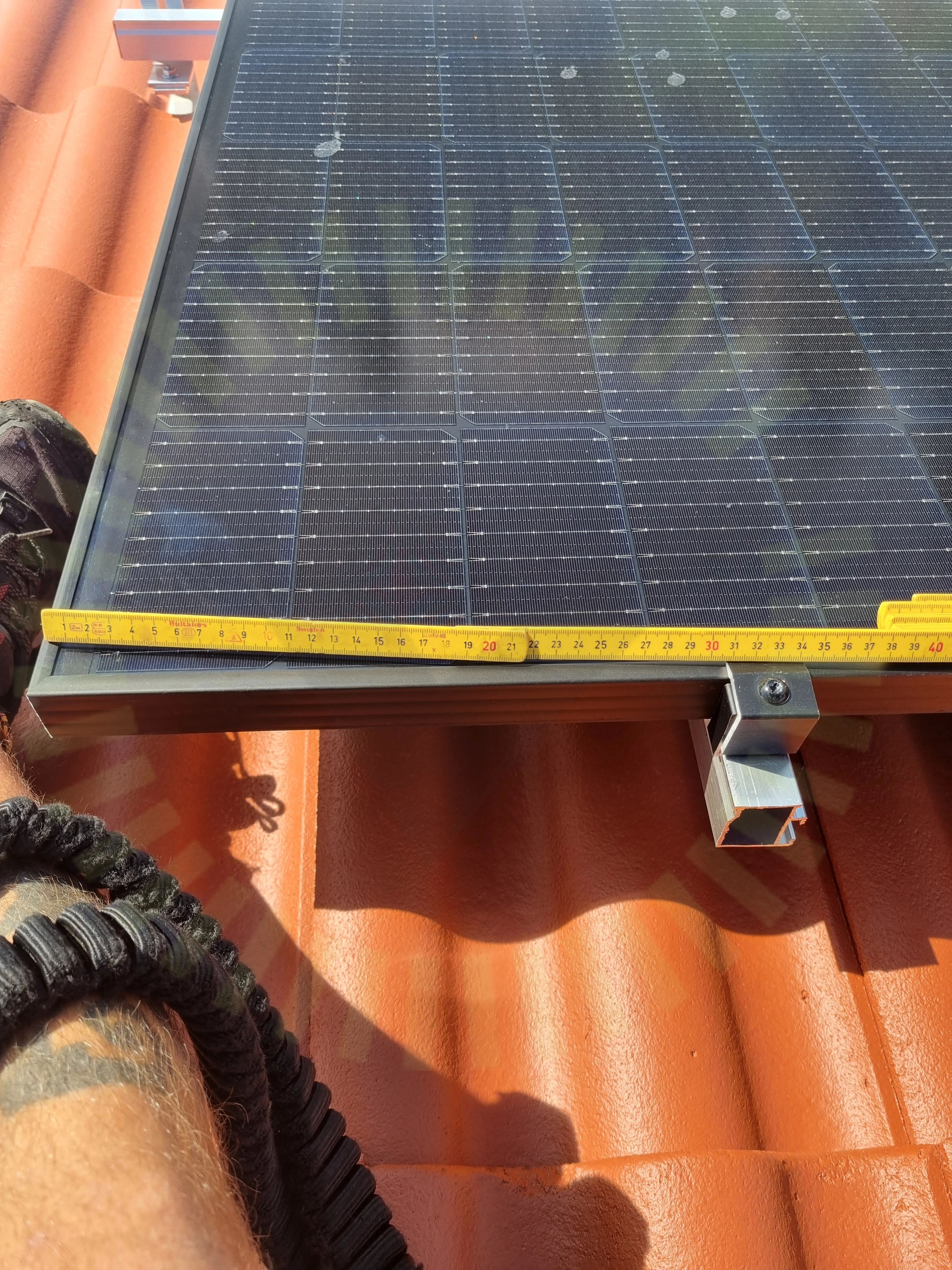

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt cirka 300mm

Tillverkarens anvisningar

3.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, S-FLEX: Panntak

Anmärkningar

10/35

4.1 Avbrott i skenor

Inte godkänd

Man har gjort ett långt avbrott i skenor på ena taket, med panel placerad över avbrottet. Möjligen använt sig av spill bitar/skenor. För på andra taket med samma layout har man hela skenor. Tillverkaren anger uttryckligen att avsteg från "project report" ej får ske, den ska dessutom finnas tillgänglig vid anläggningen.

Referens: S-Flex, Pitched roof installation AK, 01/2023, Sida 4

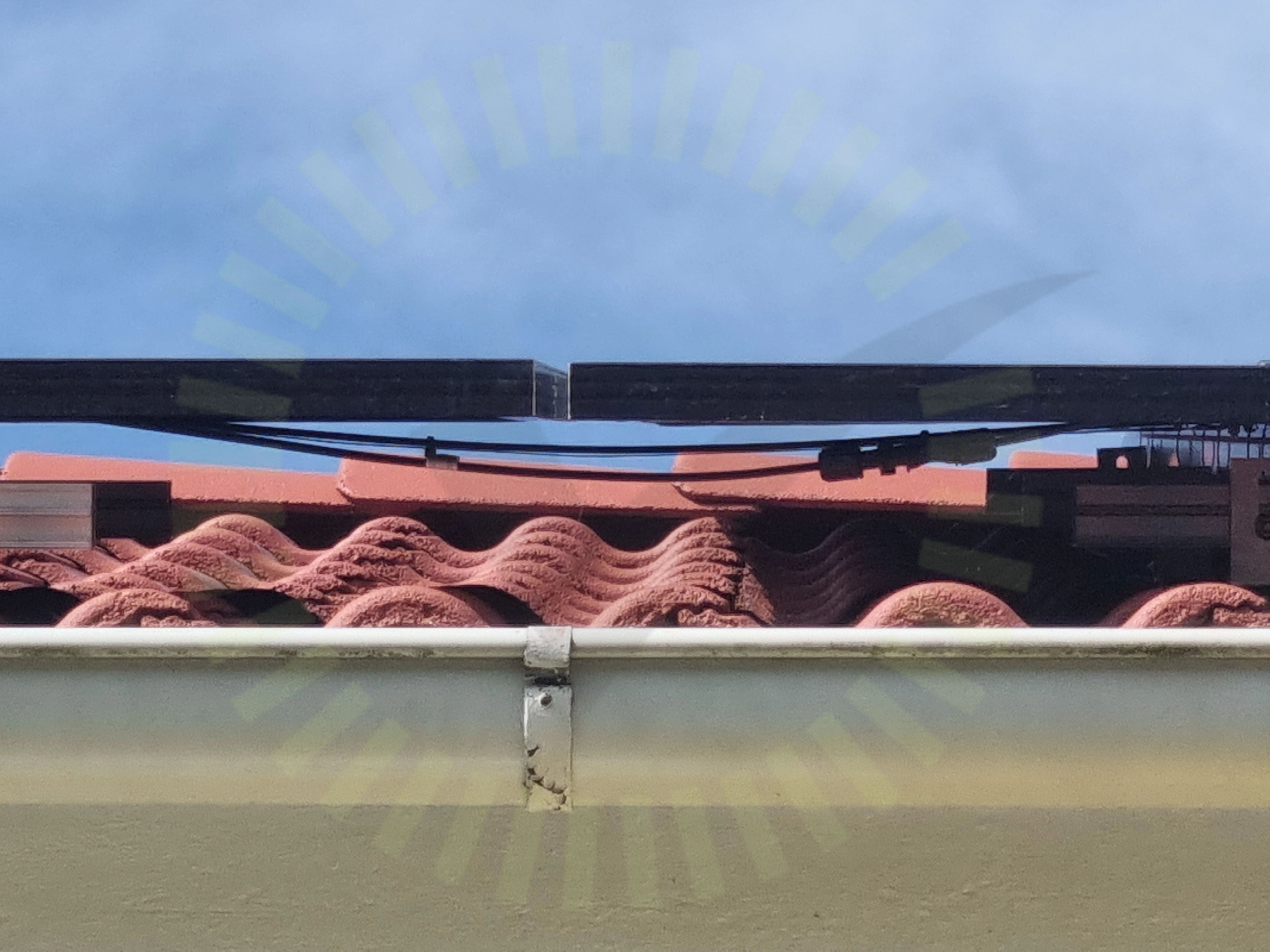

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

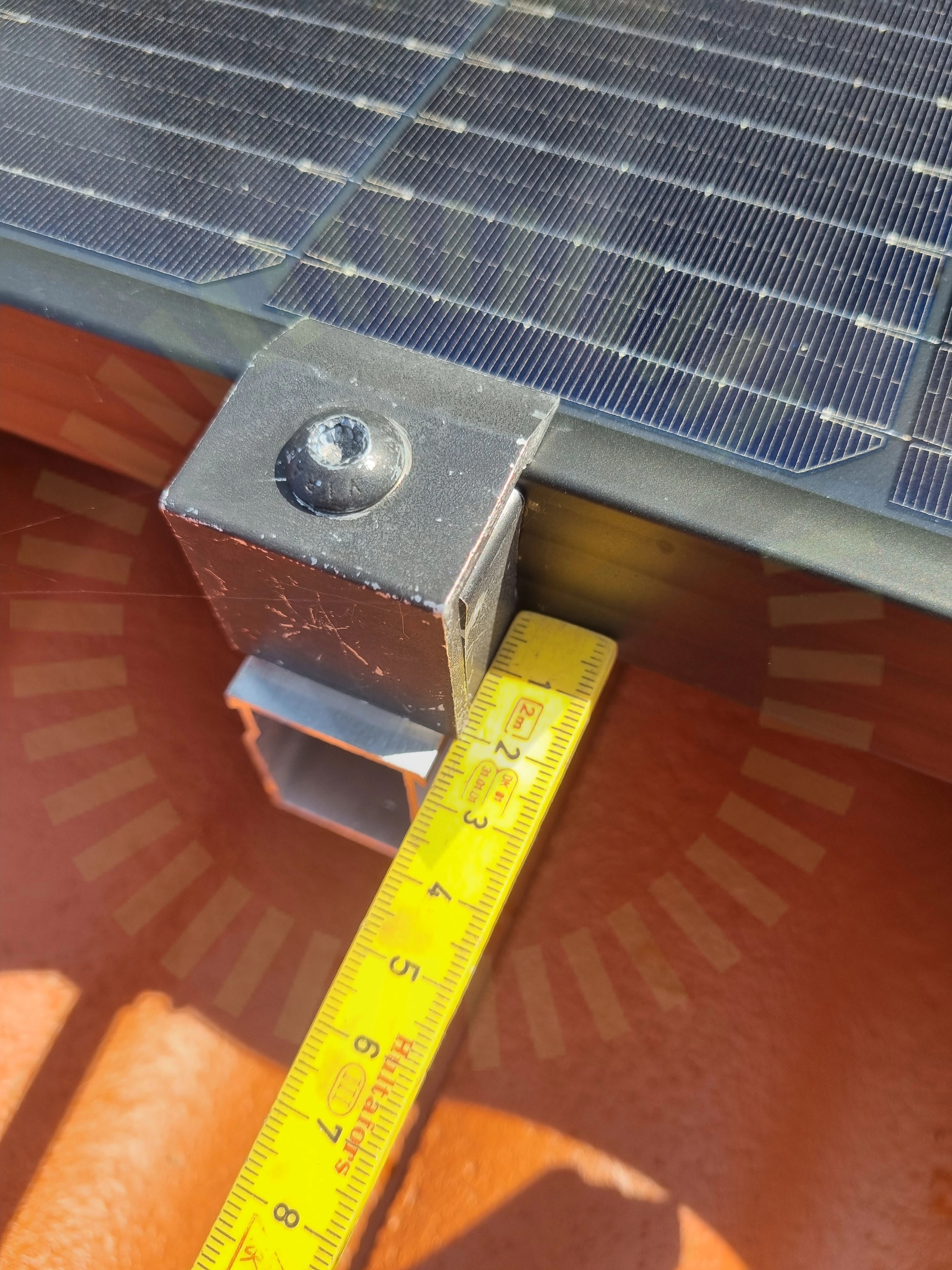

4.3 Skenans utstick för klämma korslager

Inte godkänd

Ändklämmor saknar locking clip. Skenan är för kort uppmätt skenlängd från panelramens kant till skenans slut 30mm

S-Flex, Pitched roof installation AK, 01/2023, Sida 38

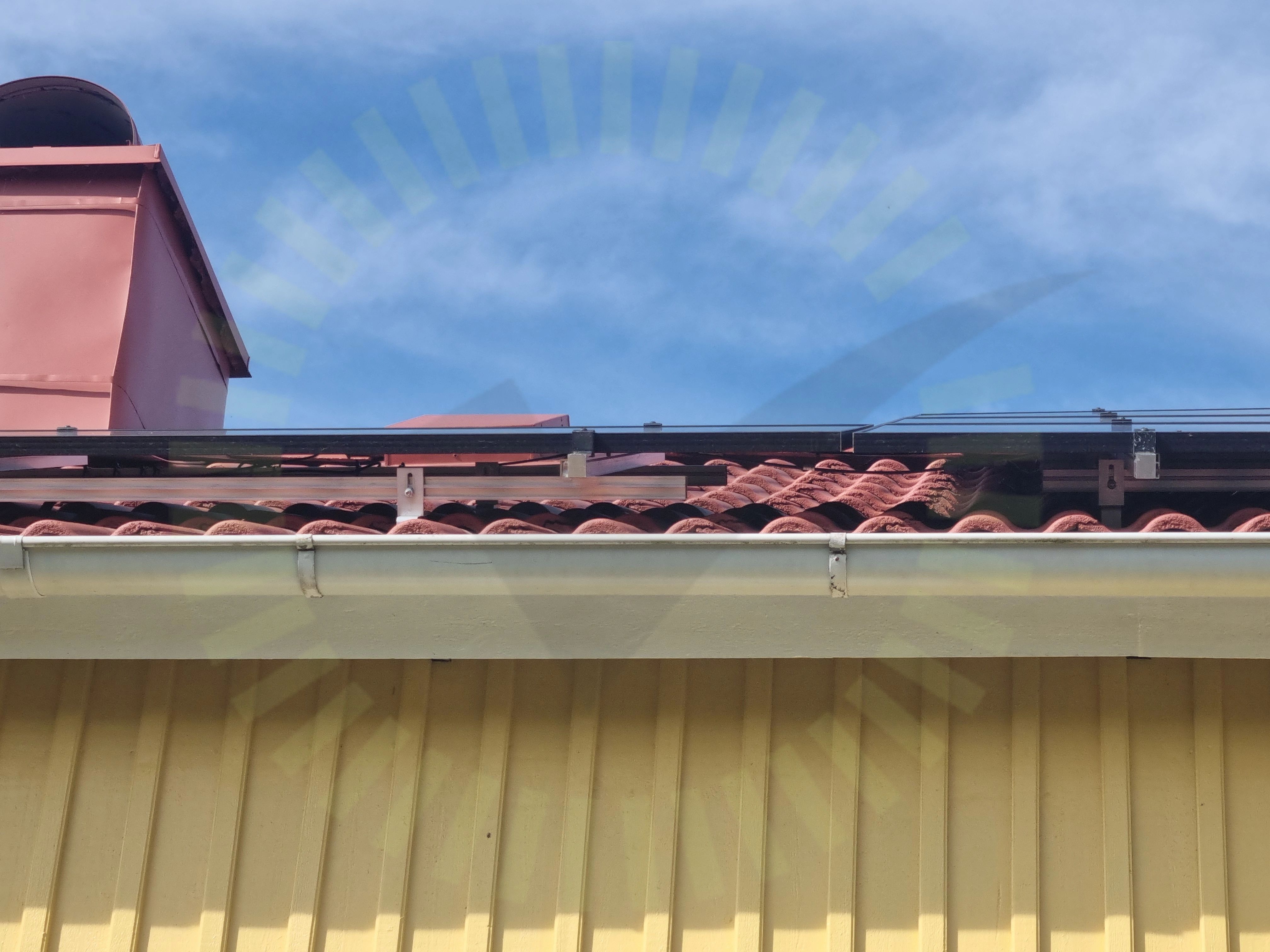

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas godkänt äverhäng går inte att kontrollera. Ser ut att bli för långt och risk för att det blir för mycket tyngd på panel skena och infästning.

Snö- och vindlastberäkning

4.5 Skenornas överhäng korslager

Inte godkänd

Lastberäkning saknas. Godkänt överhäng går inte att kontrollera, uppmätt överhäng cirka 500mm

Snö- och vindlastberäkning

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

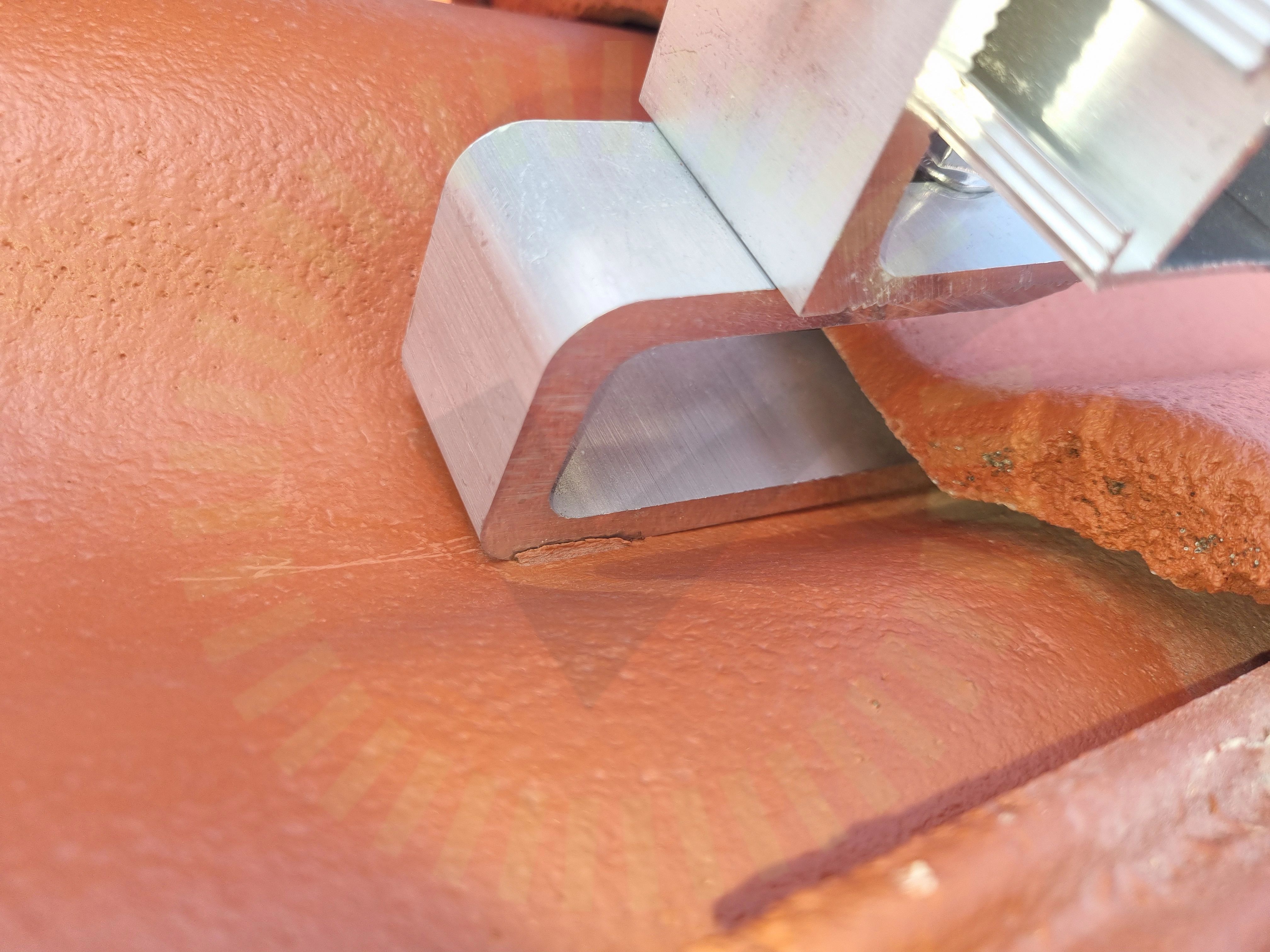

4.7 Underliggande takpanna

Inte godkänd

Kroken Ligger direkt mot underliggande panna.

S-Flex, Pitched roof installation AK, 01/2023, Sida 14

4.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas, underlag för godkända cc mått går inte att kontrollera uppmätt cc mått mellan infästning cirka 1200mm

Snö- och vindlastberäkning

4.9 Takstolsinfästning

Inte godkänd

Infästning i takstol sitter endast med 2 skruv och flera skruvar har missat takstolar och sitter endast i råspont

S-Flex, Pitched roof installation AK, 01/2023, Sida 14

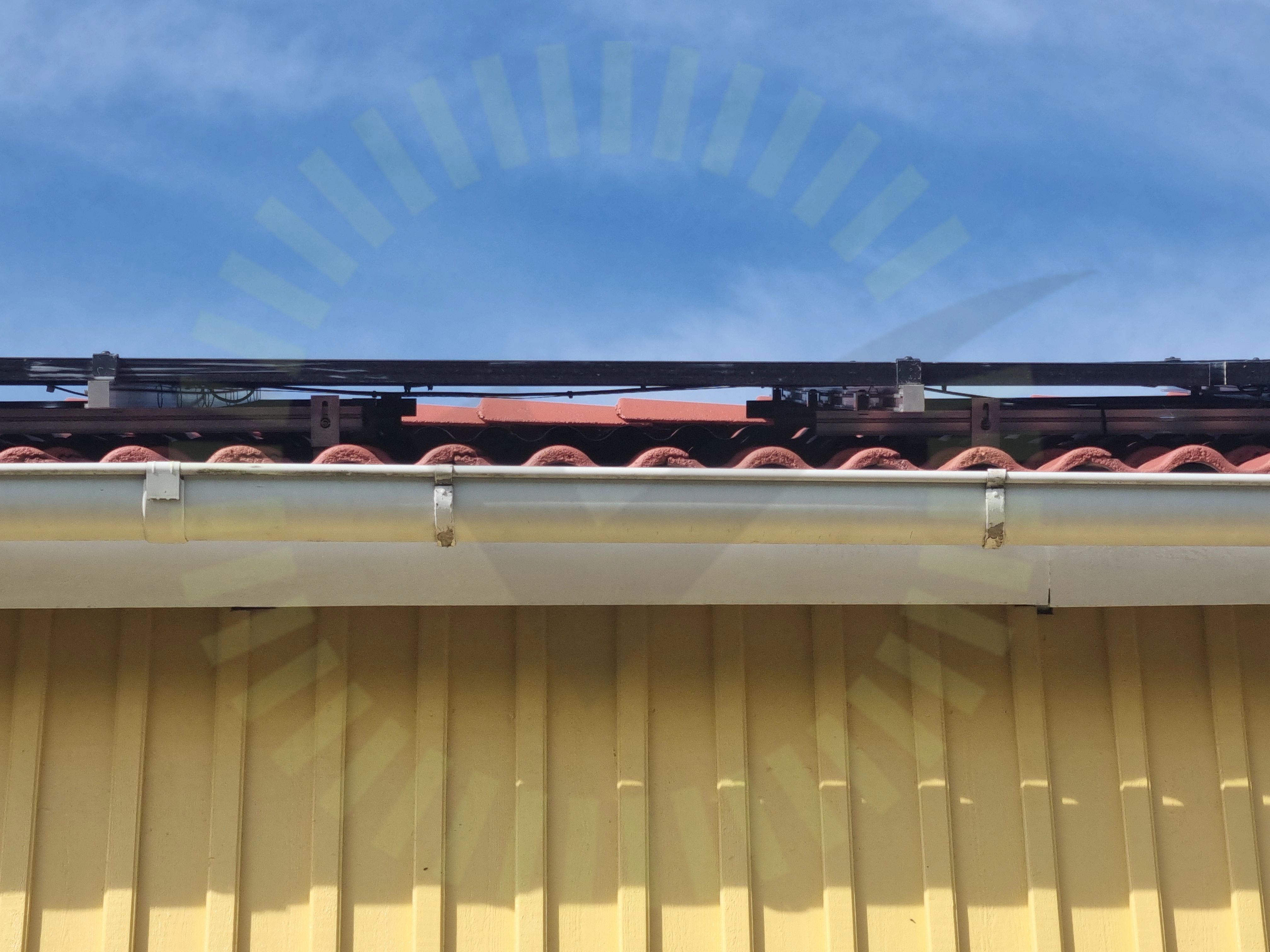

4.10 Ändkåpor skenor

Rekommendation

Man har endast placerat ändkåpor på skenorna som vetter ner mot marken. På ovansida av skena där det kommer att regna in vatten saknas det. Vilket gör att vatten kommer att komma in i skenorna och ligga kvar där och ej rinna ut nedåt.

Godkända kontrollpunkter

25/35

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenskarv rörligSkenskarvarSkenskarvar i överhängSkenskarvar i överhäng korslagerSkenskarvar korslagerTakgenomföringTermisk brytpunkt skenorTvådelad TakkrokVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/8

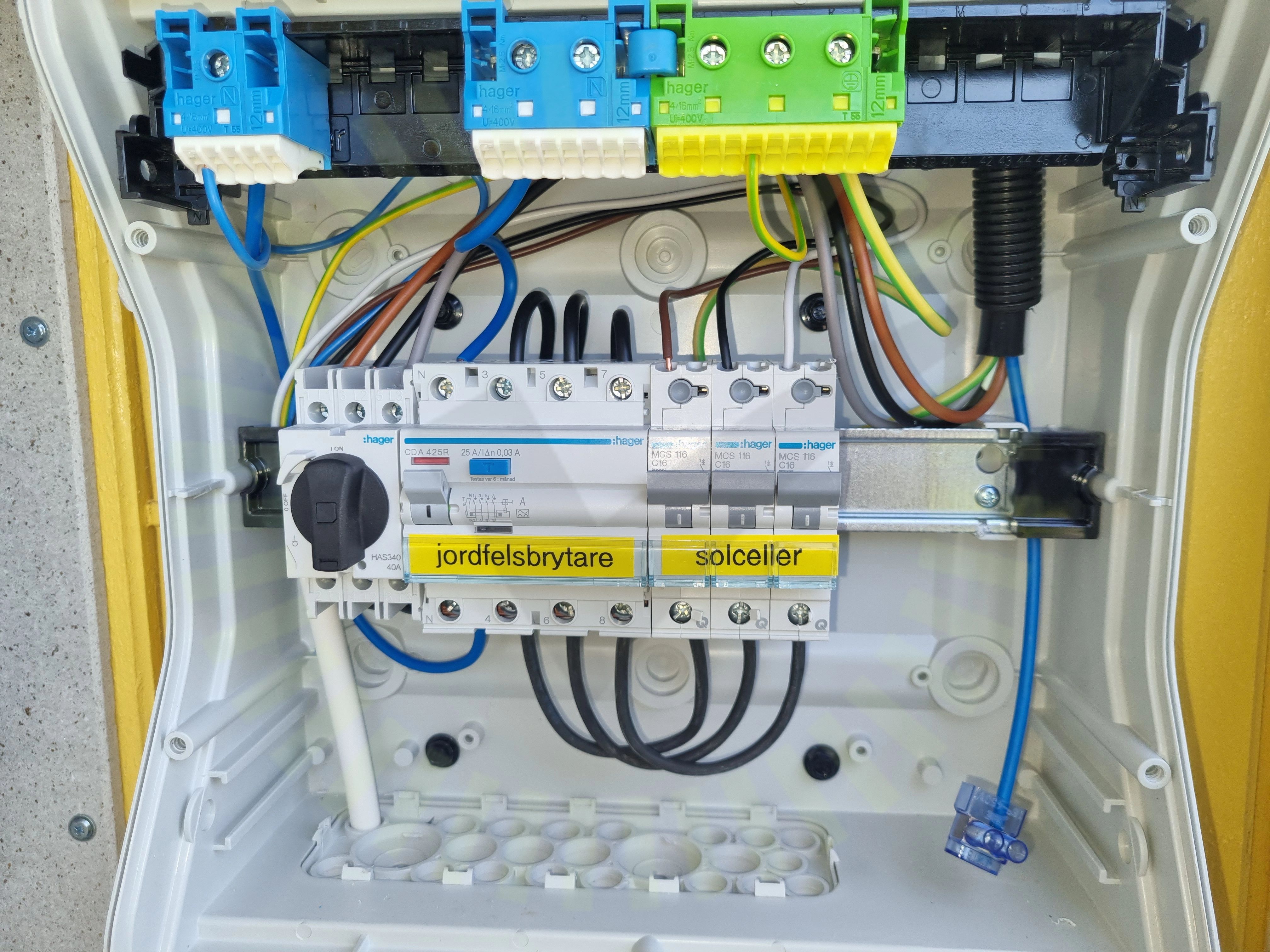

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

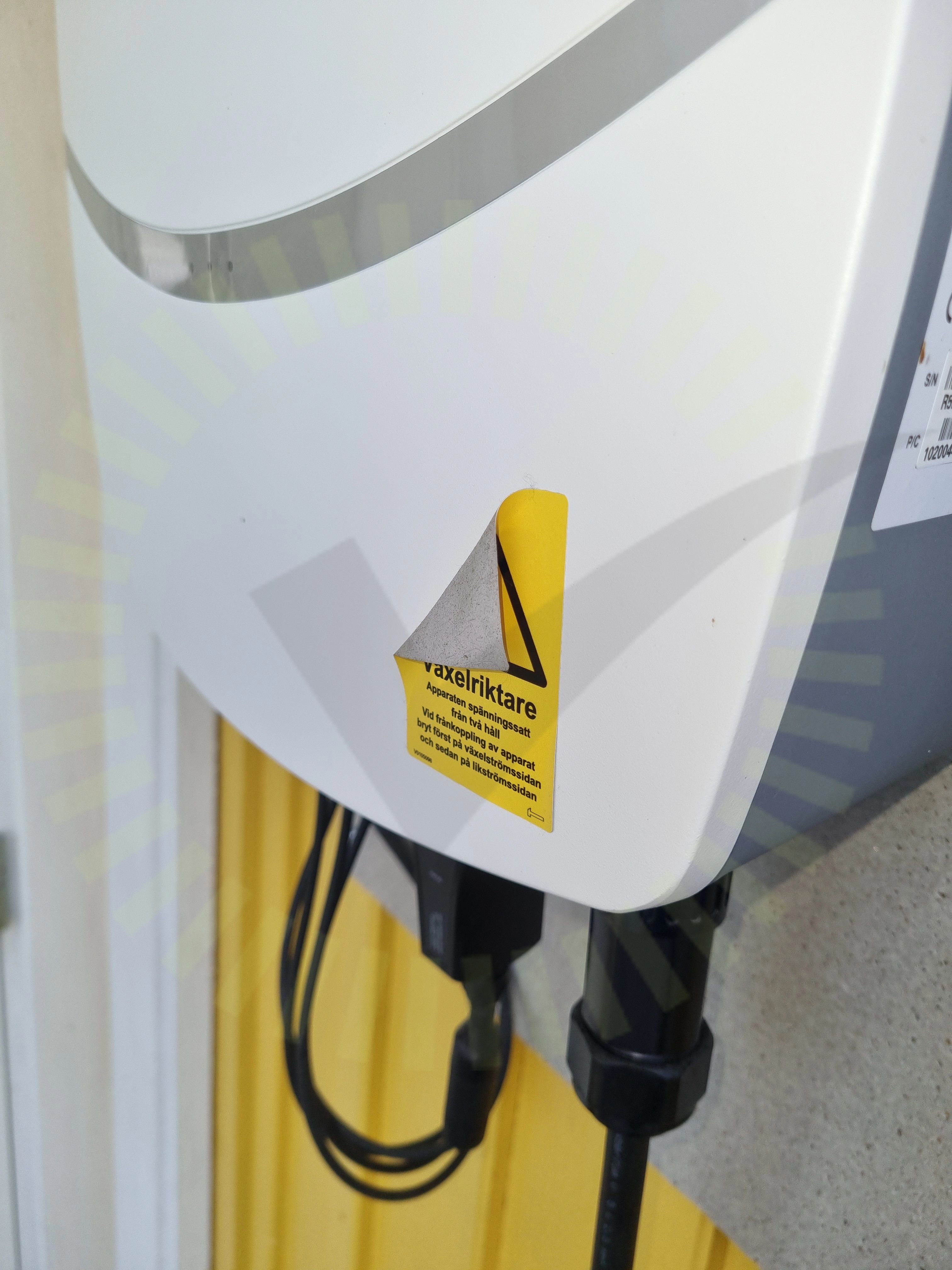

6.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

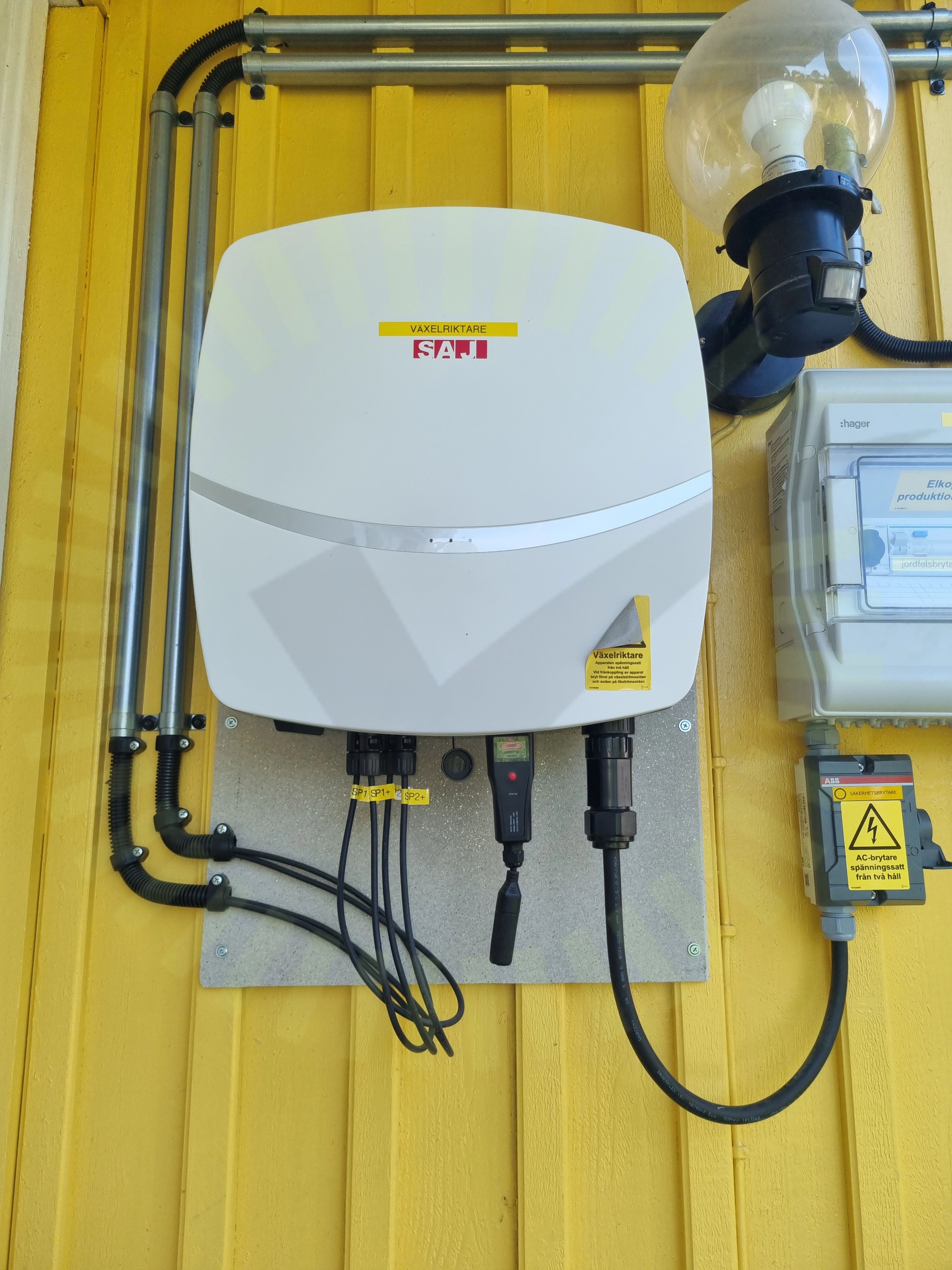

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/34

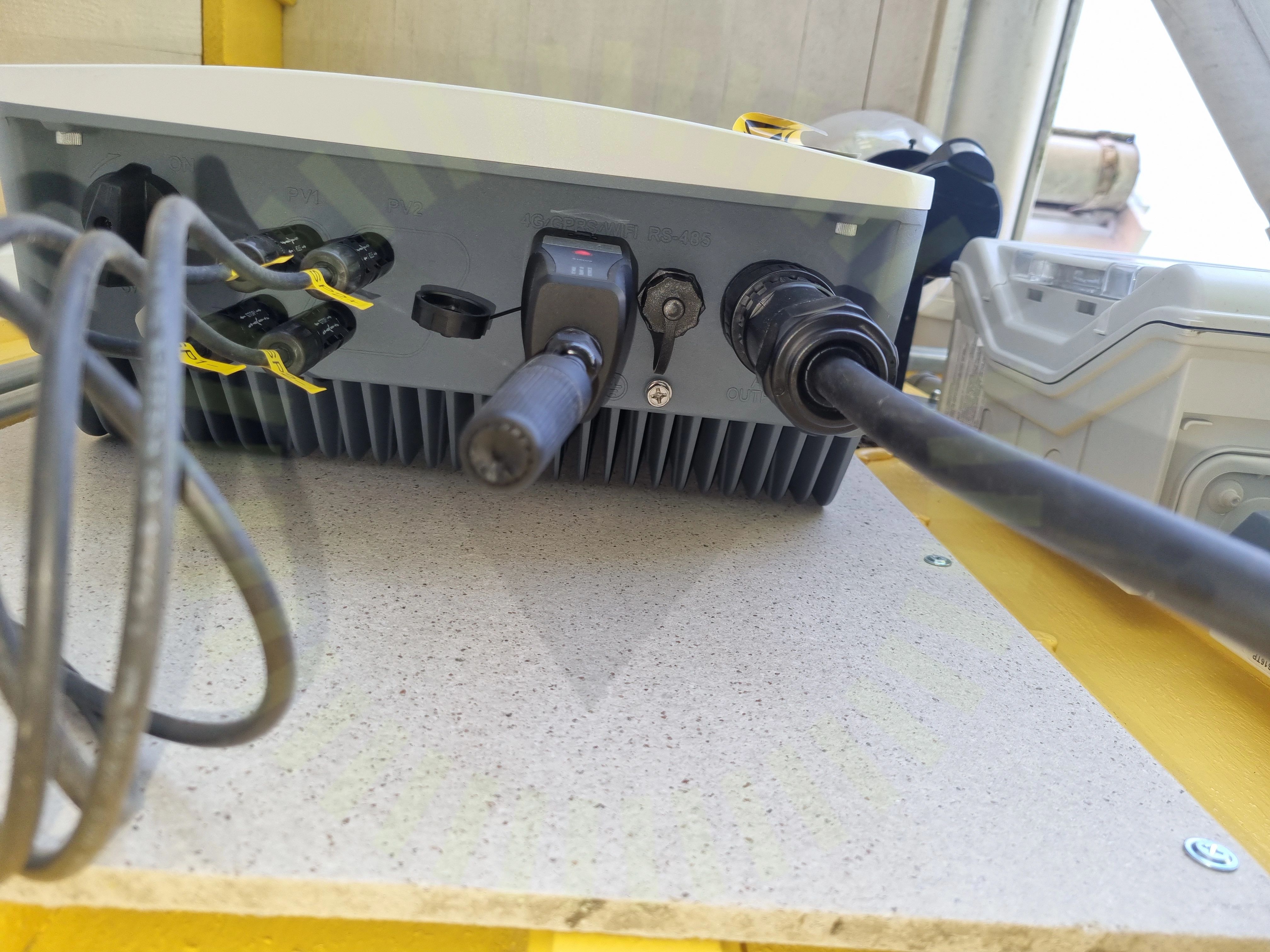

7.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual SAJ Solar Inverter, Sida 32

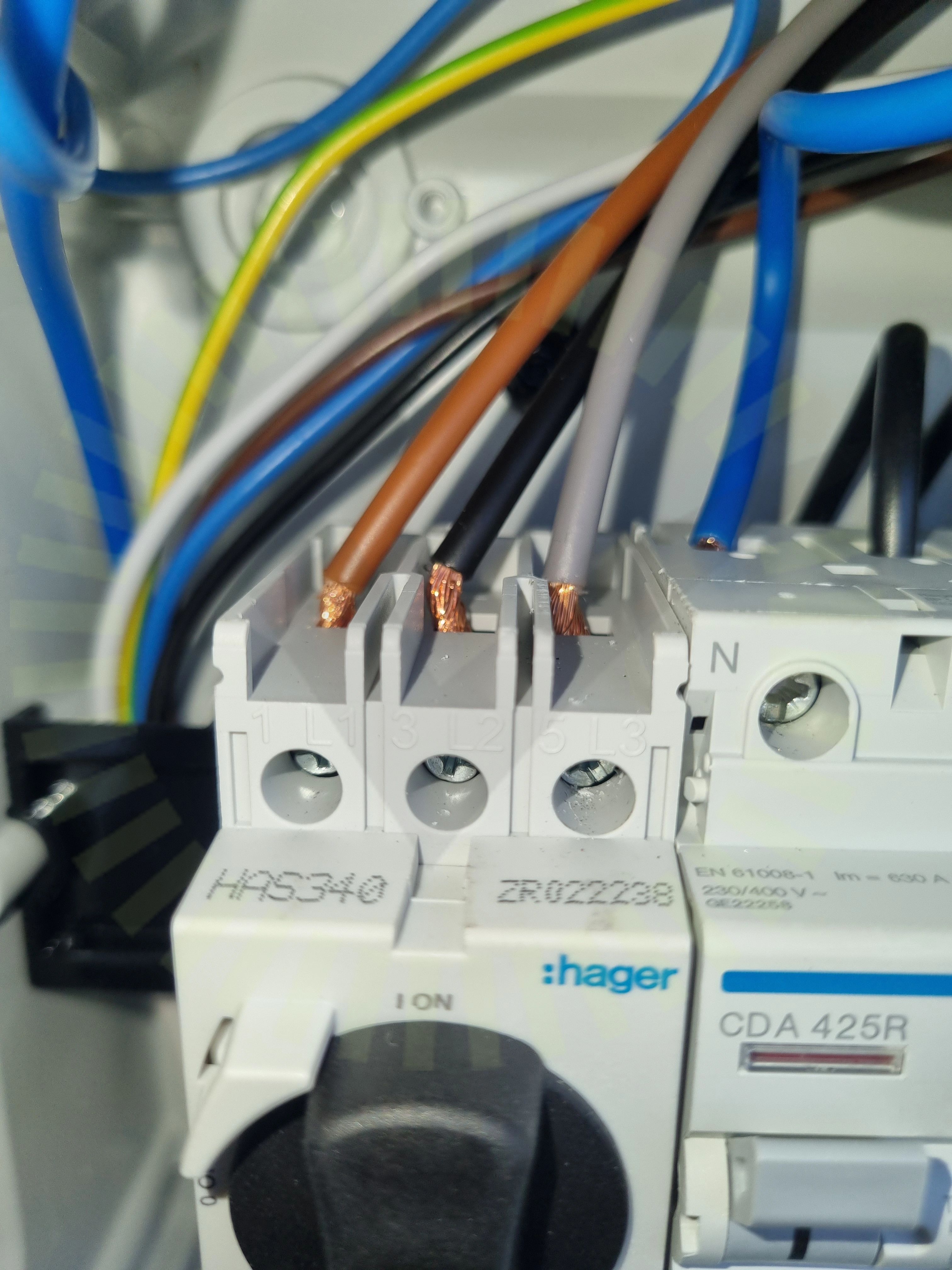

7.2 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

31/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34

Strängdesign
