Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Takkraft

Datum

15 juli 2025

Ort

Arvika, Värmlands län
Anslutning av ledare
Läktinfästning
Fastsäkring av produkt
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

4/6
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6
Anslutning av CT klämmorPlacering av CT klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

15/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

4/19
Förbindelse av kontakterKontaktdonPanelkablagets böjradieSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

1/20
Läktinfästning

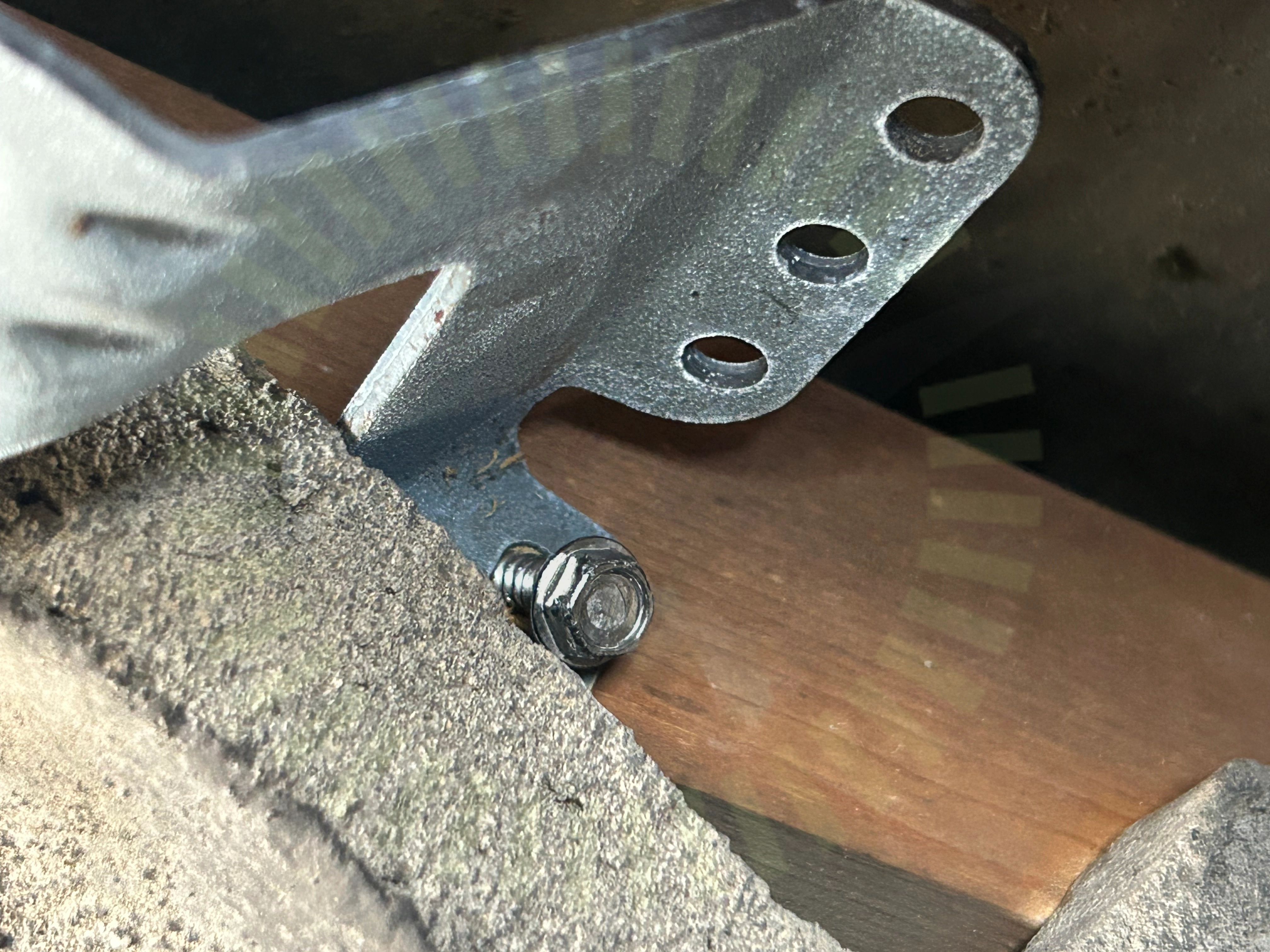

6.1 Läktinfästning

Inte godkänd

Flertalet infästningar är inte korrekt inskruvade i läkten.

MAFI Solar Montagehandbok 2023 Rev G, sid 4

Godkända kontrollpunkter

19/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6
Kabelinföringar

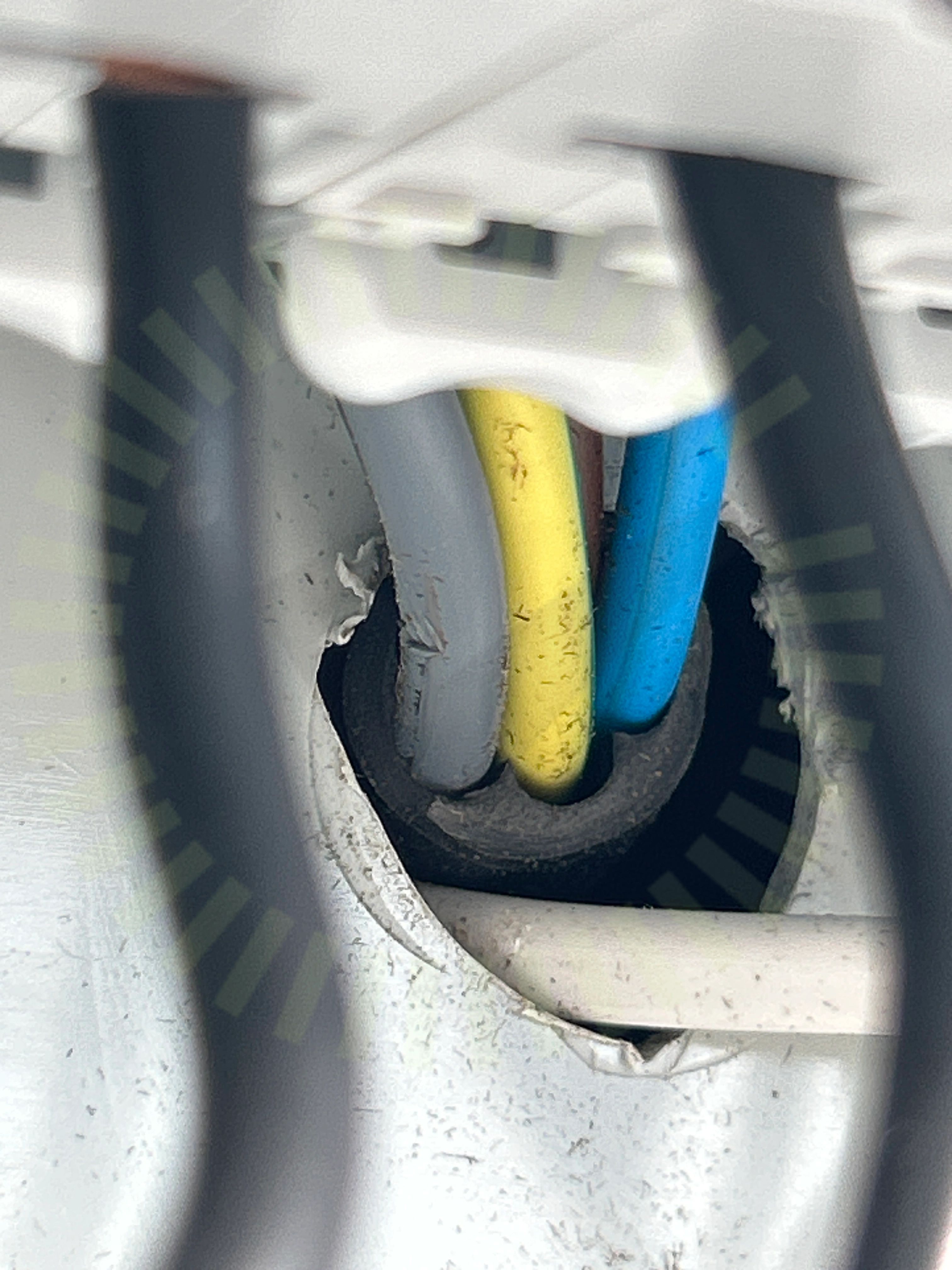

7.1 Kabelinföringar

Inte godkänd

Vid genomföring i bakkant ligger enkelisolerade ledare mot vass kant.

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för backspänning

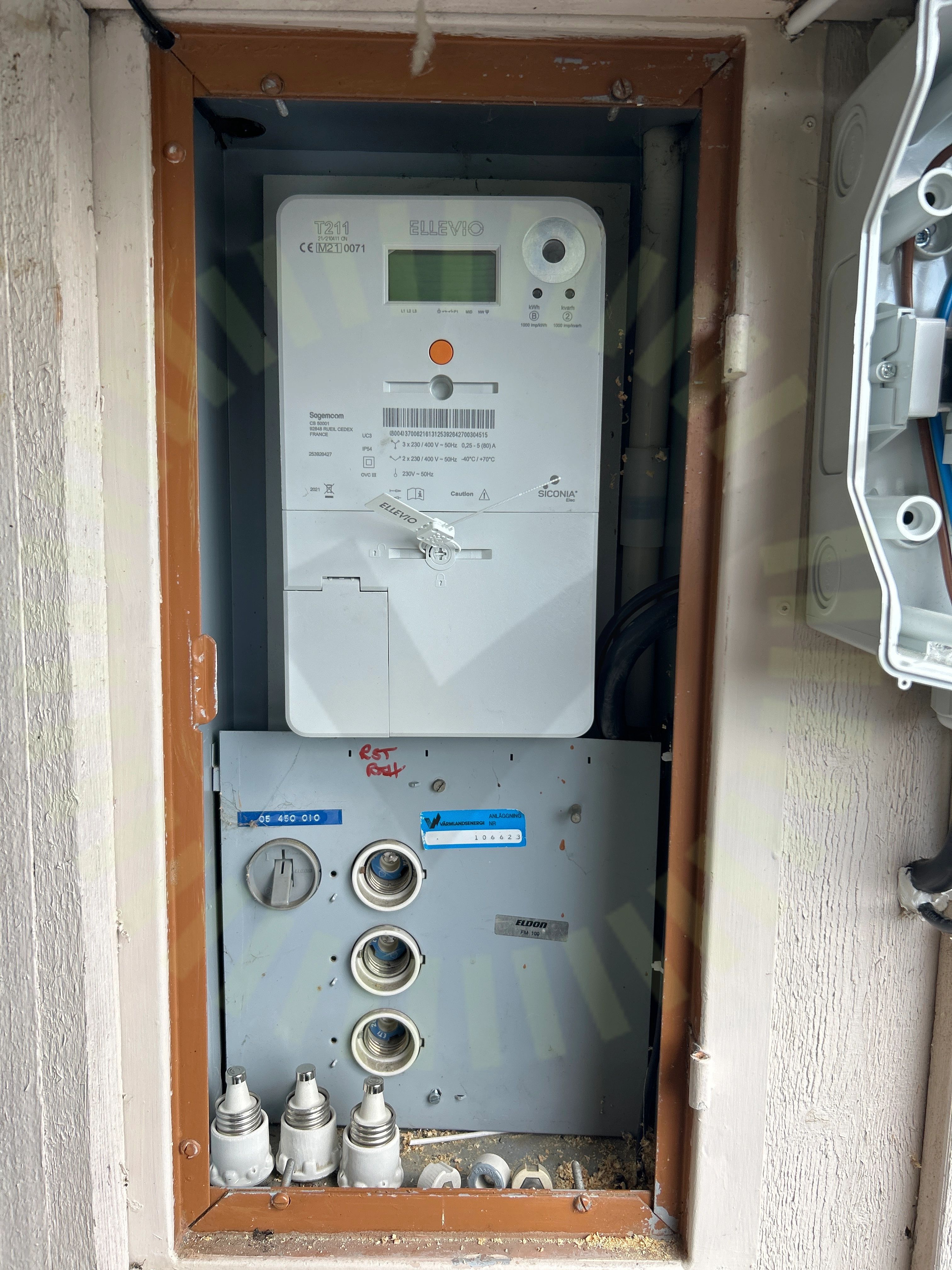

8.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

5/37
Anslutning av ledare

9.1 Anslutning av ledare

Inte godkänd

Flertalet ledare på växelriktarens säkring är lösa. Enkelledare och flerkardeliga ledare var monterade i samma plint och därmed inte tillförlitligt fastsatta. Anläggningen lämnas avstängd.

SS 436 40 00 (134.1.4)
Genomföringar

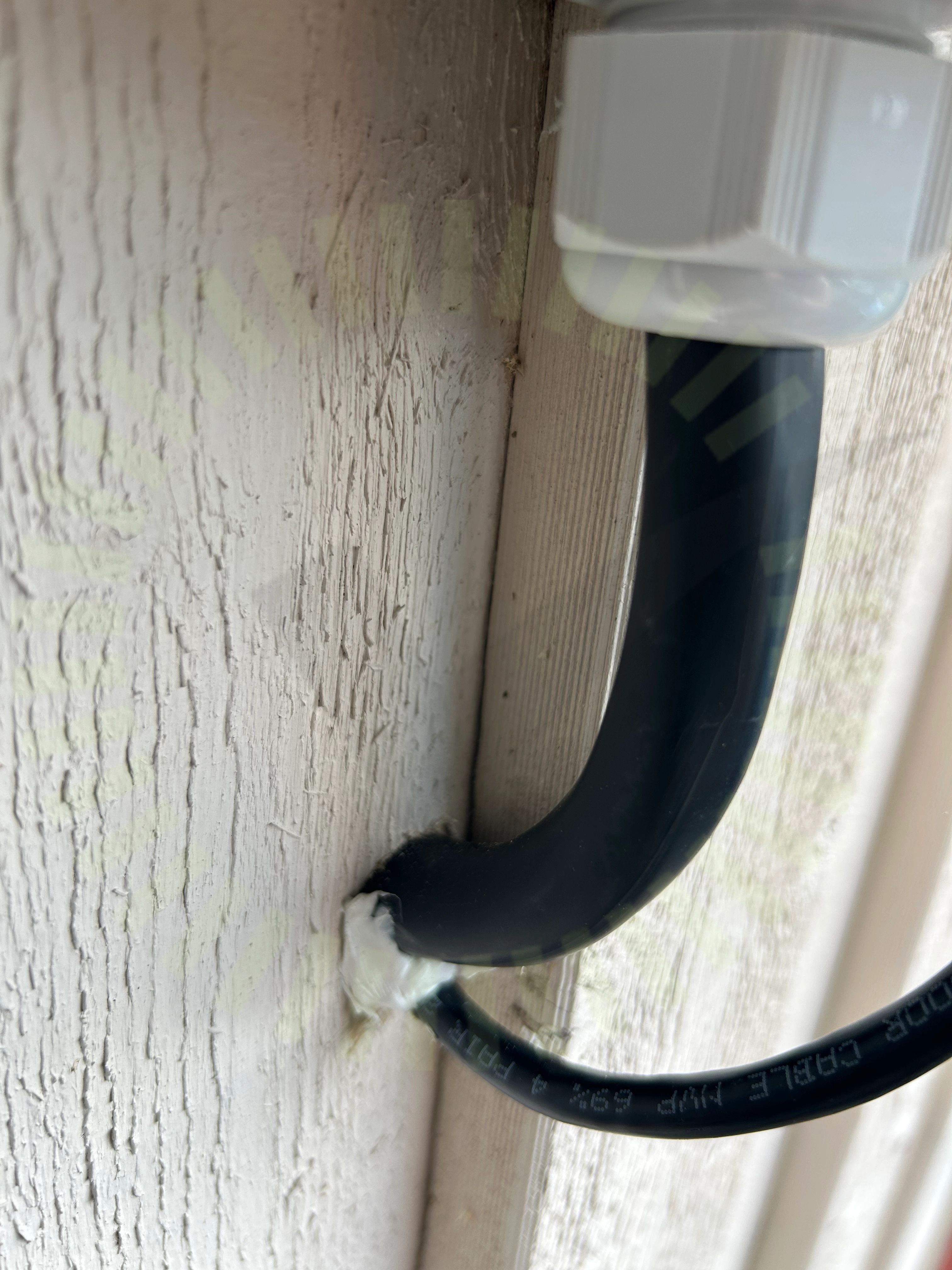

9.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)
Fastsäkring av produkt

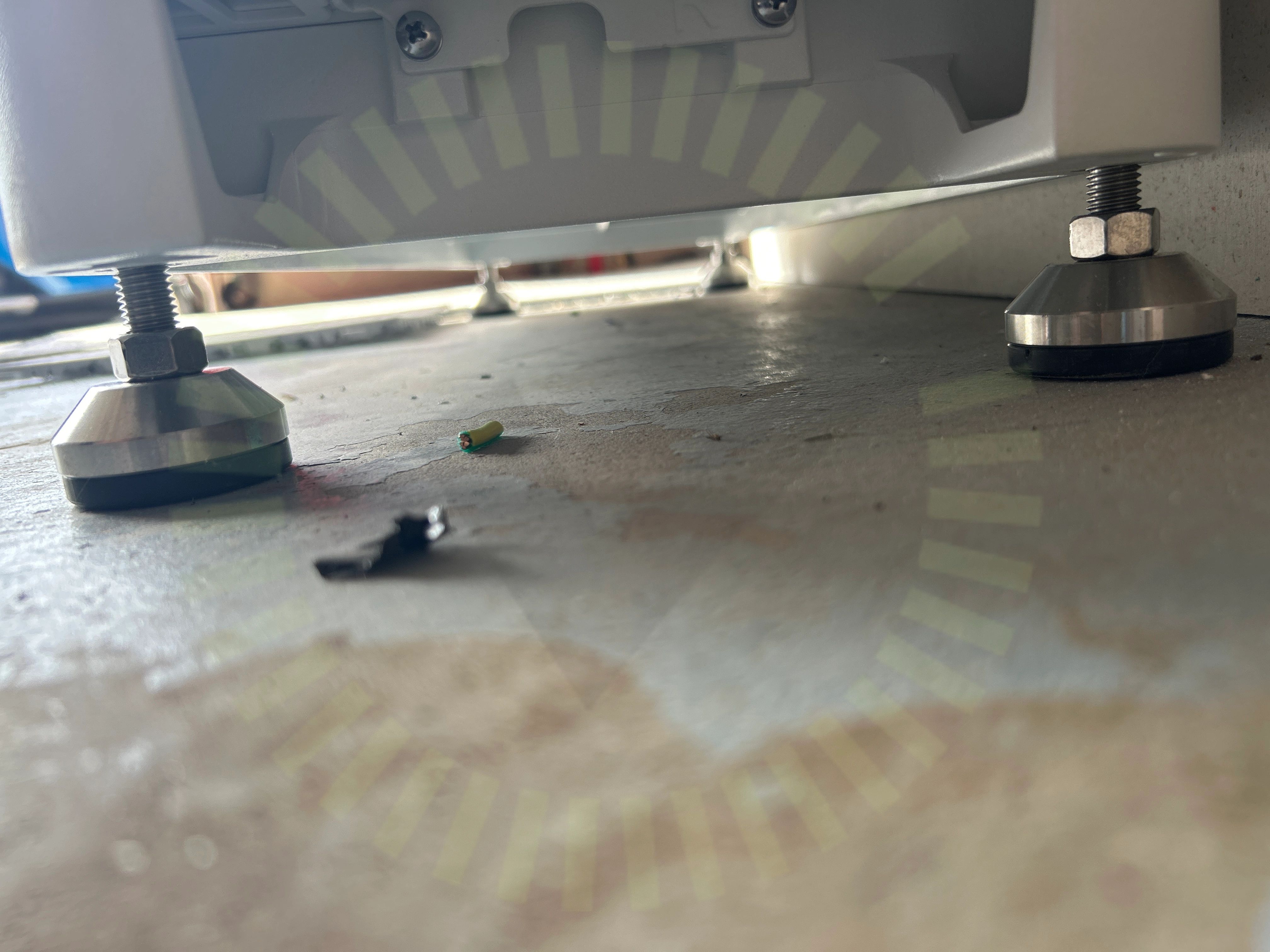

9.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Identifiering

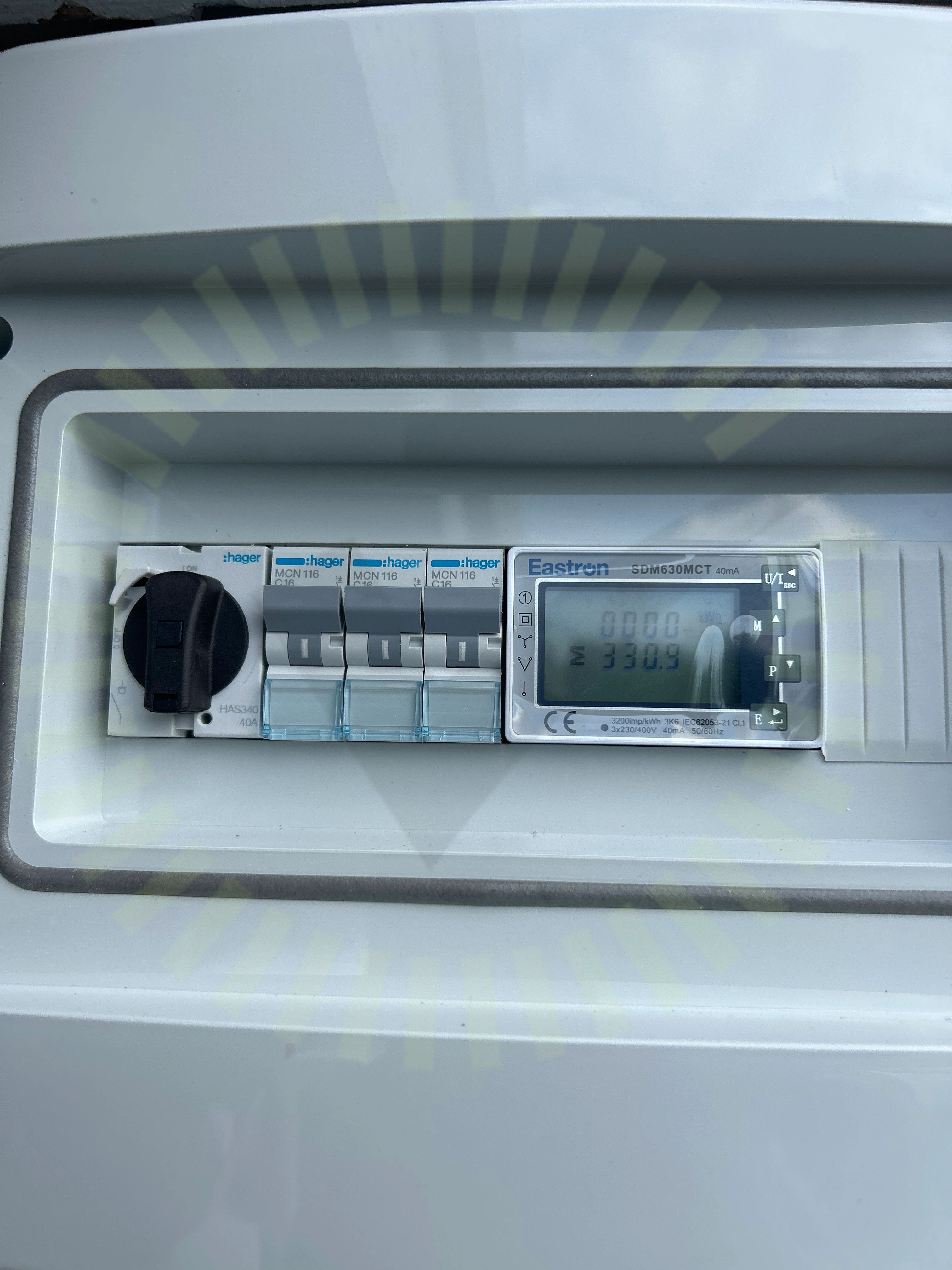

9.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)
Skarp kant

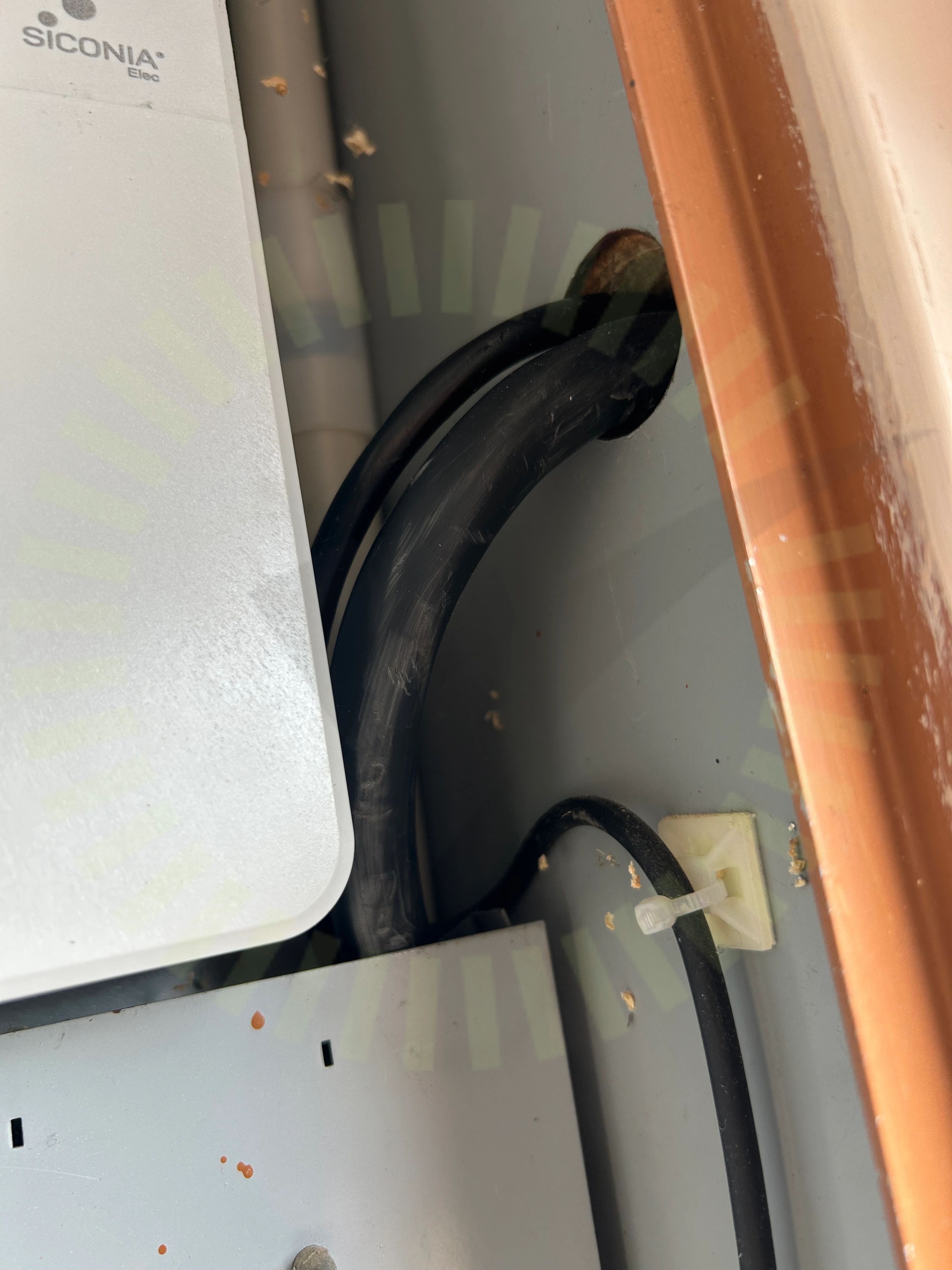

9.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

28/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFörskruvningHuvudsäkringInfästningJordning av chassiKabelareaKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/37
DC Max SpänningDC Min SpänningDubbel matningSträngdesign
