Besiktningsrapport
9.9
Installation genom
SunBro
Datum
7 september 2023
Ort
Stenungsund, Västra Götalands län
DC Kablage skydd
Förskruvningar
Skenornas infästning
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Optimerare
Huawei: SUN2000P - 450W
Montagesystem
Weland Stål: Läktfästen
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Optimerare
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Förutsättningar
Kontakter
Placering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

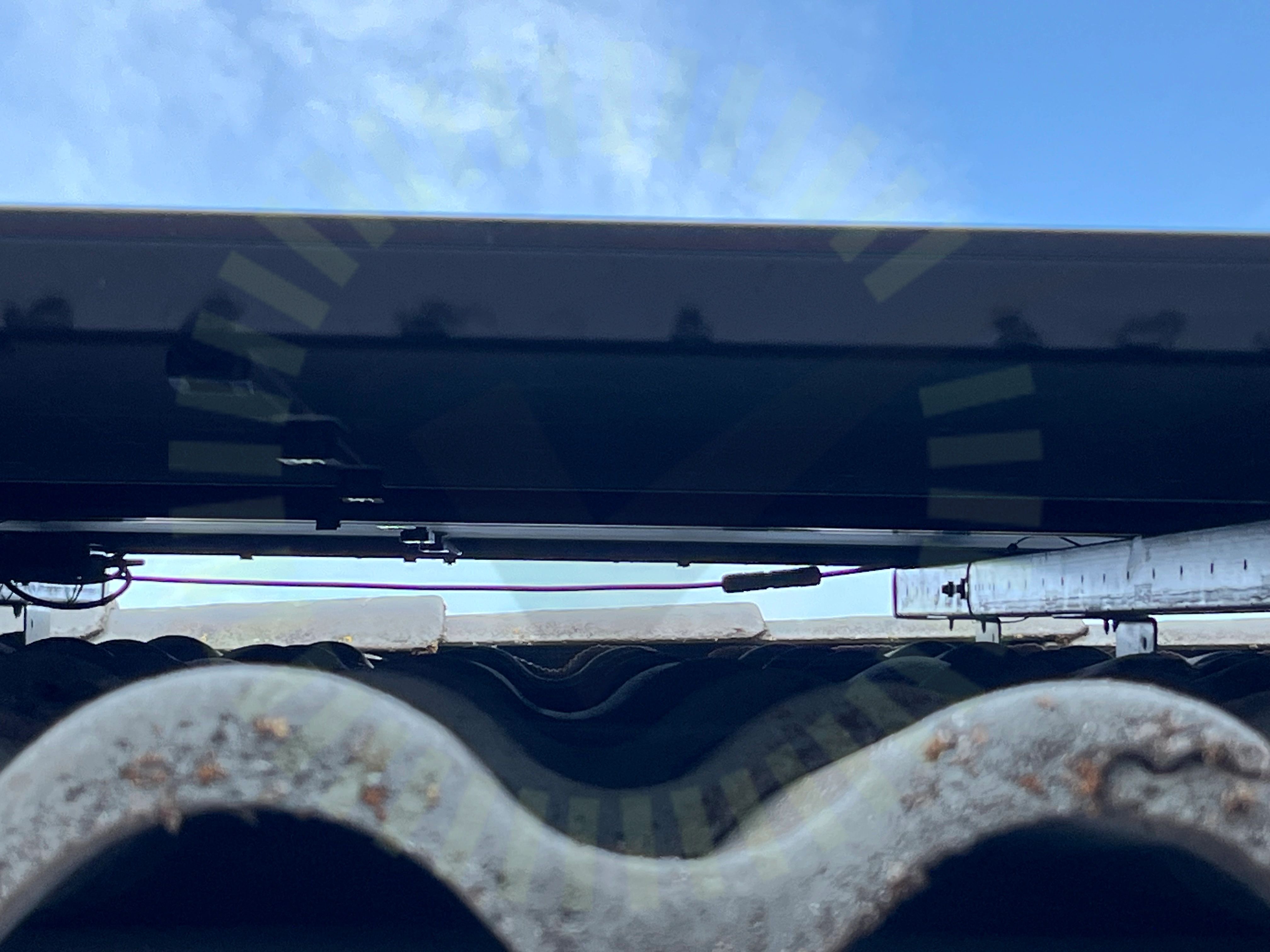

3.1 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
15/17
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Överlappning
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
2/24

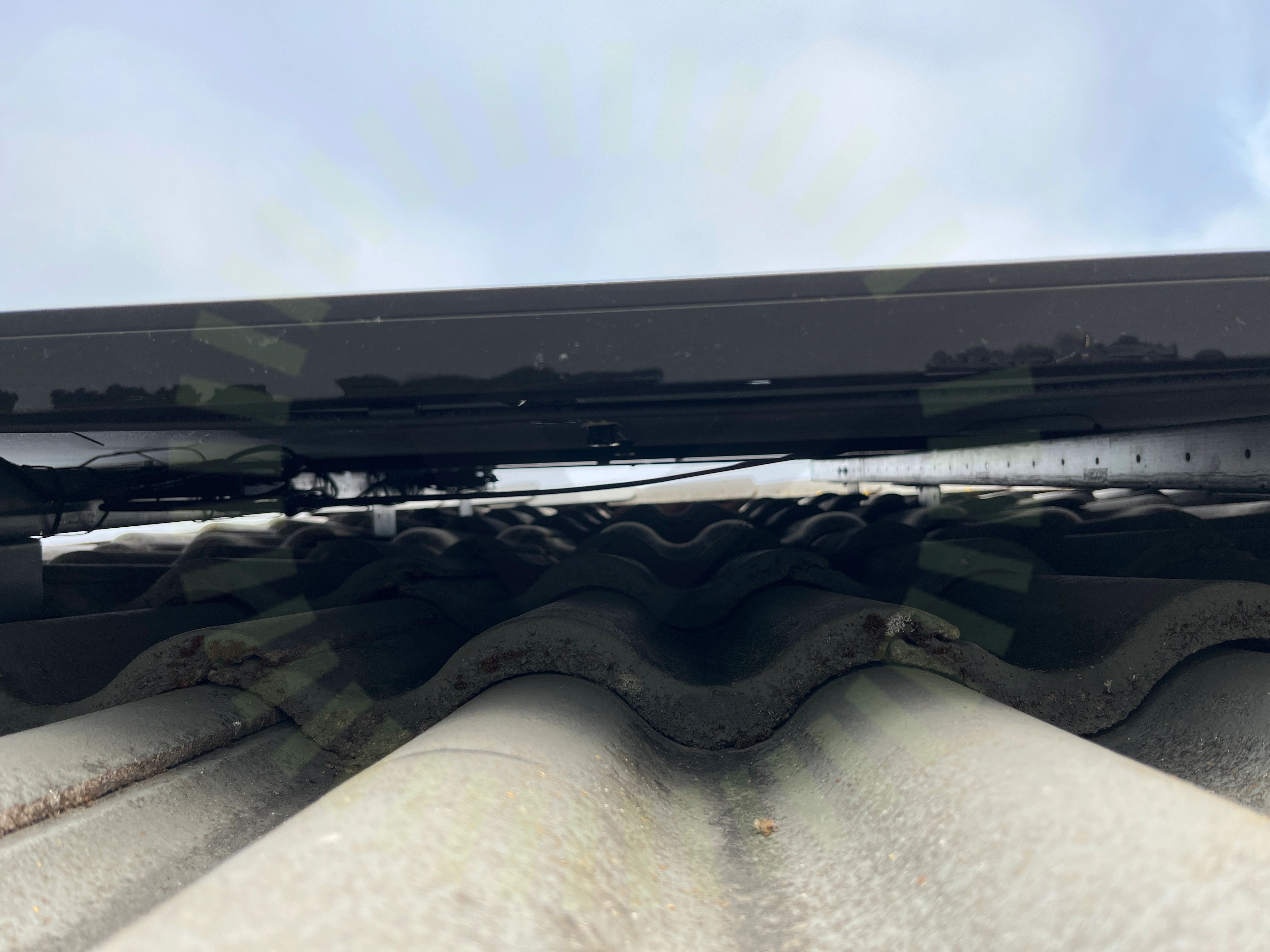

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

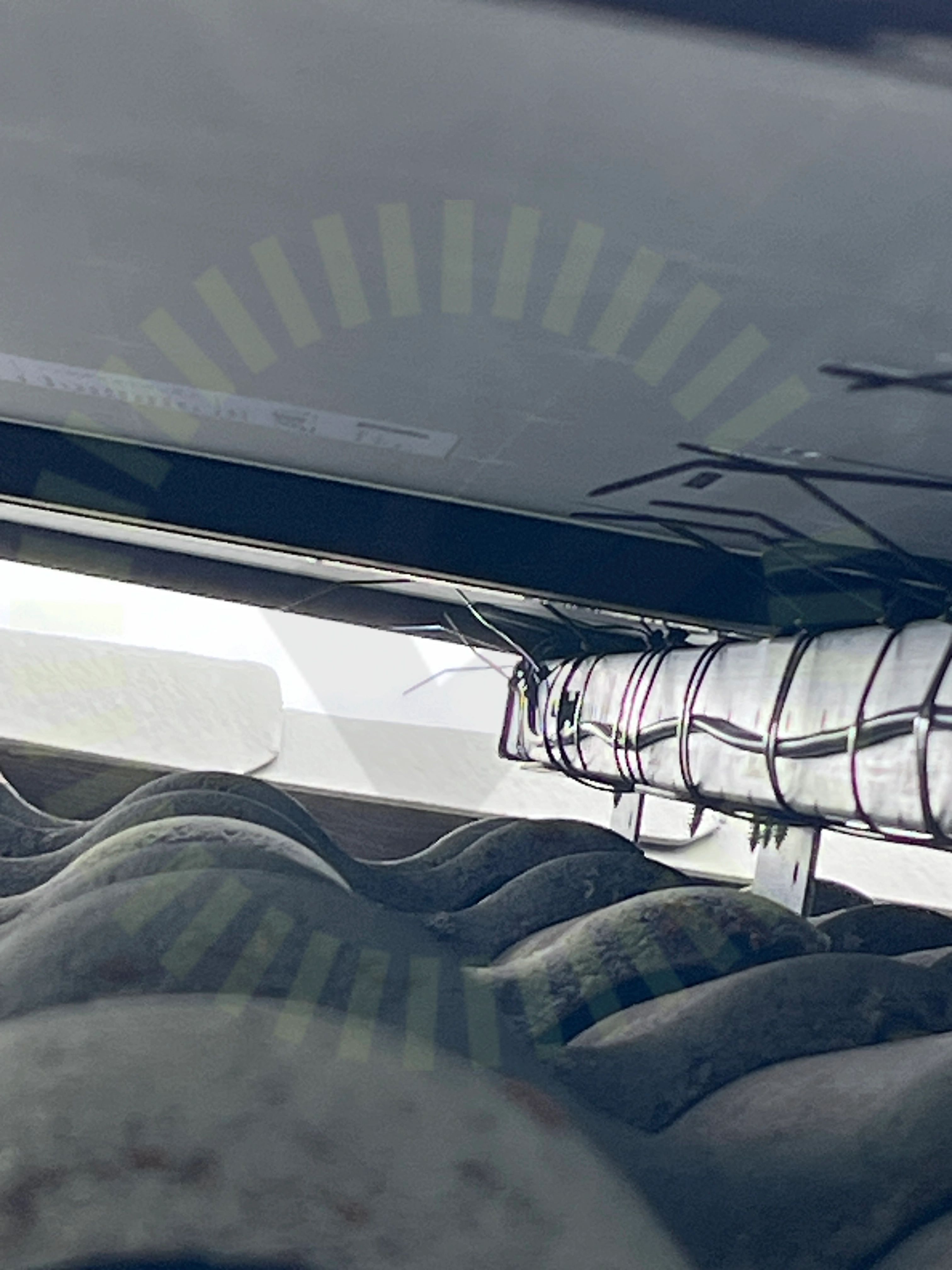

4.2 Skenornas infästning
Inte godkänd
Fel antal skruvar är använda i skeninfästning.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
22/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Läktinfästning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Tak 1, Weland Stål: Råspont
Godkända kontrollpunkter
24/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Undercentral
Anmärkningar
1/7

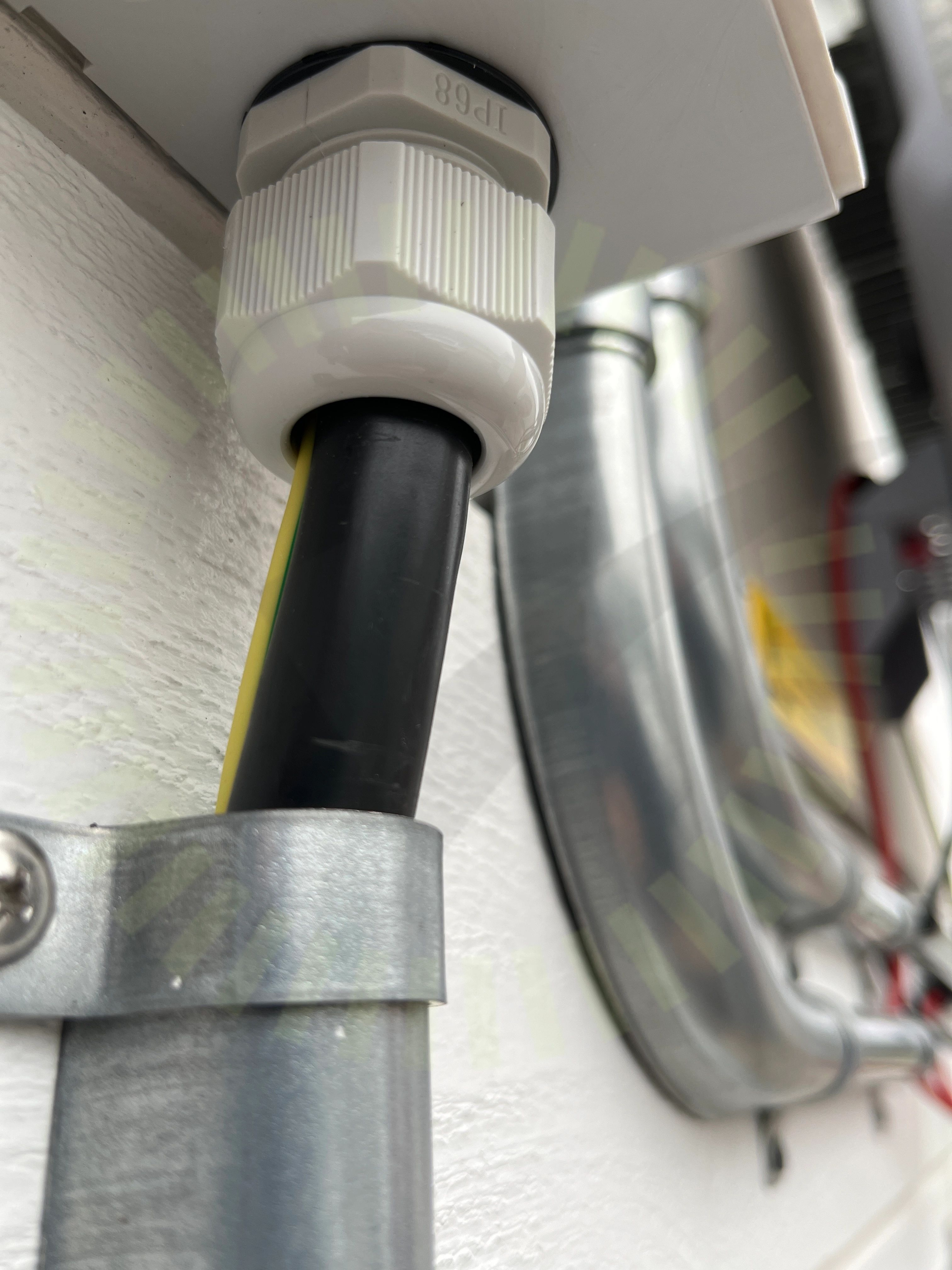

6.1 Förskruvningar
Inte godkänd
Två kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
6/7
Böjradie
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32
8.1 DC Kablage skydd
Inte godkänd
Kabeln ligger mot en skarp kant och riskeras att skadas med tiden.
Godkända kontrollpunkter
31/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
