Besiktningsrapport

8.6

Installation genom

Solar Choice

Datum

2 maj 2024

Ort

Åkersberga, Stockholms län

Takkrokarnas CC

Förbindelse av kontakter

Kontaktdon

+ 7

87% godkända13% ej godkända

Om installationen

PanelerBluesun Solar: BSMXXXG12-54HPH

MontagesystemESDEC Lutande Panntak

BatteriEmaldo: Power Core

TillbehörSäkerhetsbrytare AC

TillbehörEmaldo: Smartmätare

Installerad av Solar Choice som har ett medelhögt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Saknas 3 paneler i strängschemat.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

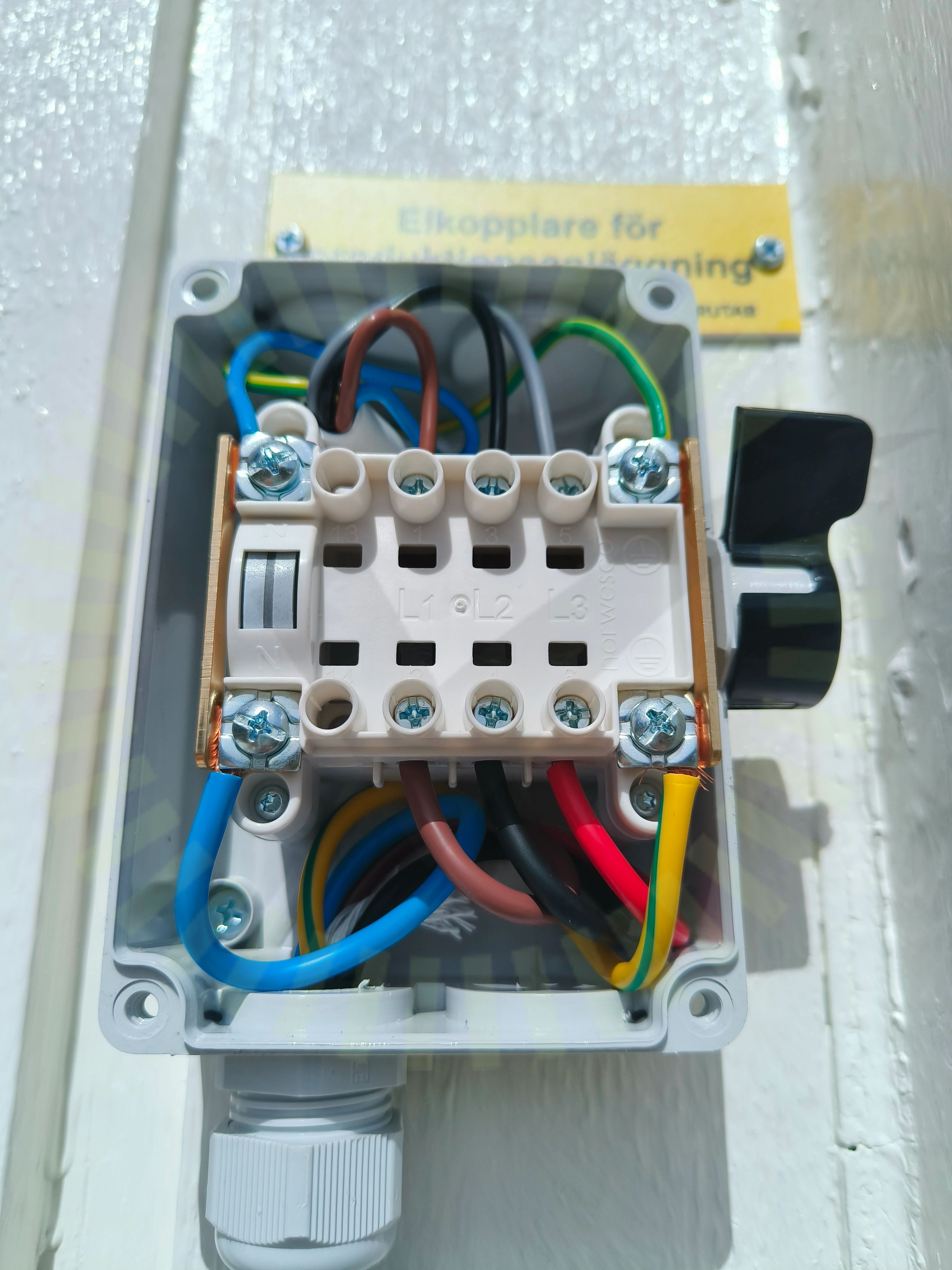

3.1 Anslutningar i brytare

Inte godkänd

Fasen får inte vara röd.

Godkända kontrollpunkter

6/7

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Bluesun Solar: BSMXXXG12-54HPH

Anmärkningar

4/17

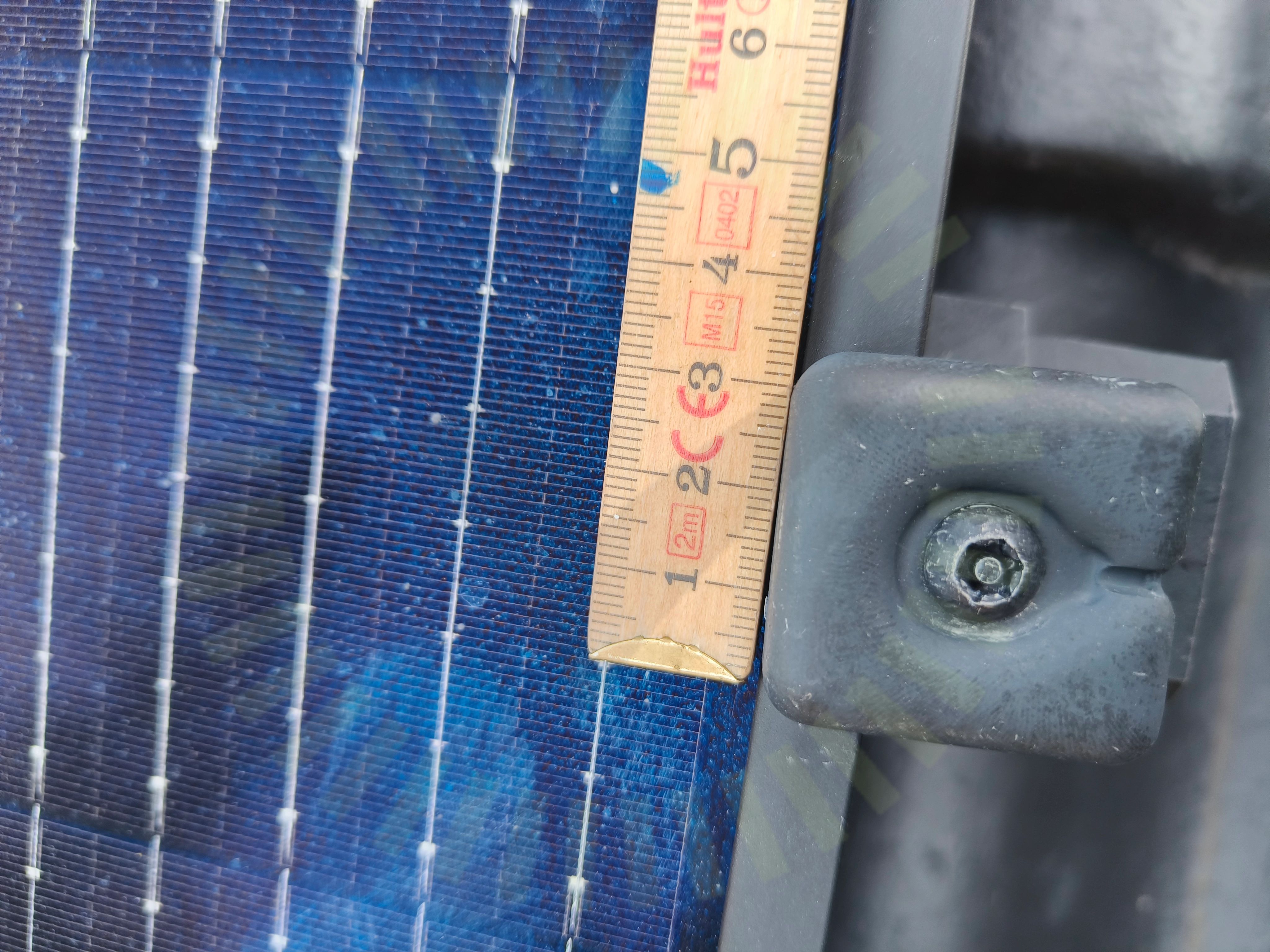

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Bluesun Solar: Installation Manual for Bluesun Solar PV Modules, Sida 8

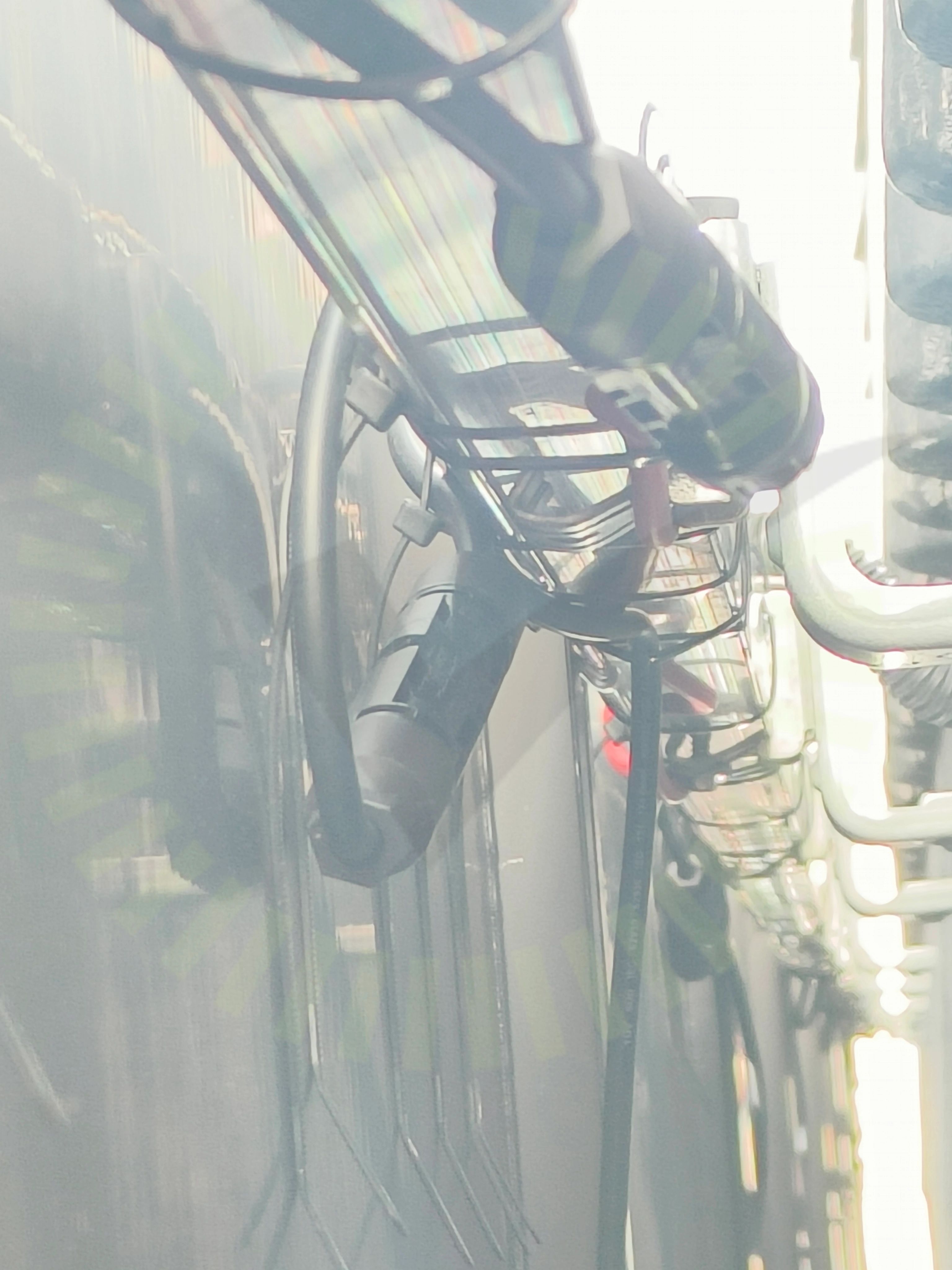

4.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj ur kontakt.

SS 436 40 00 (522.8.3)

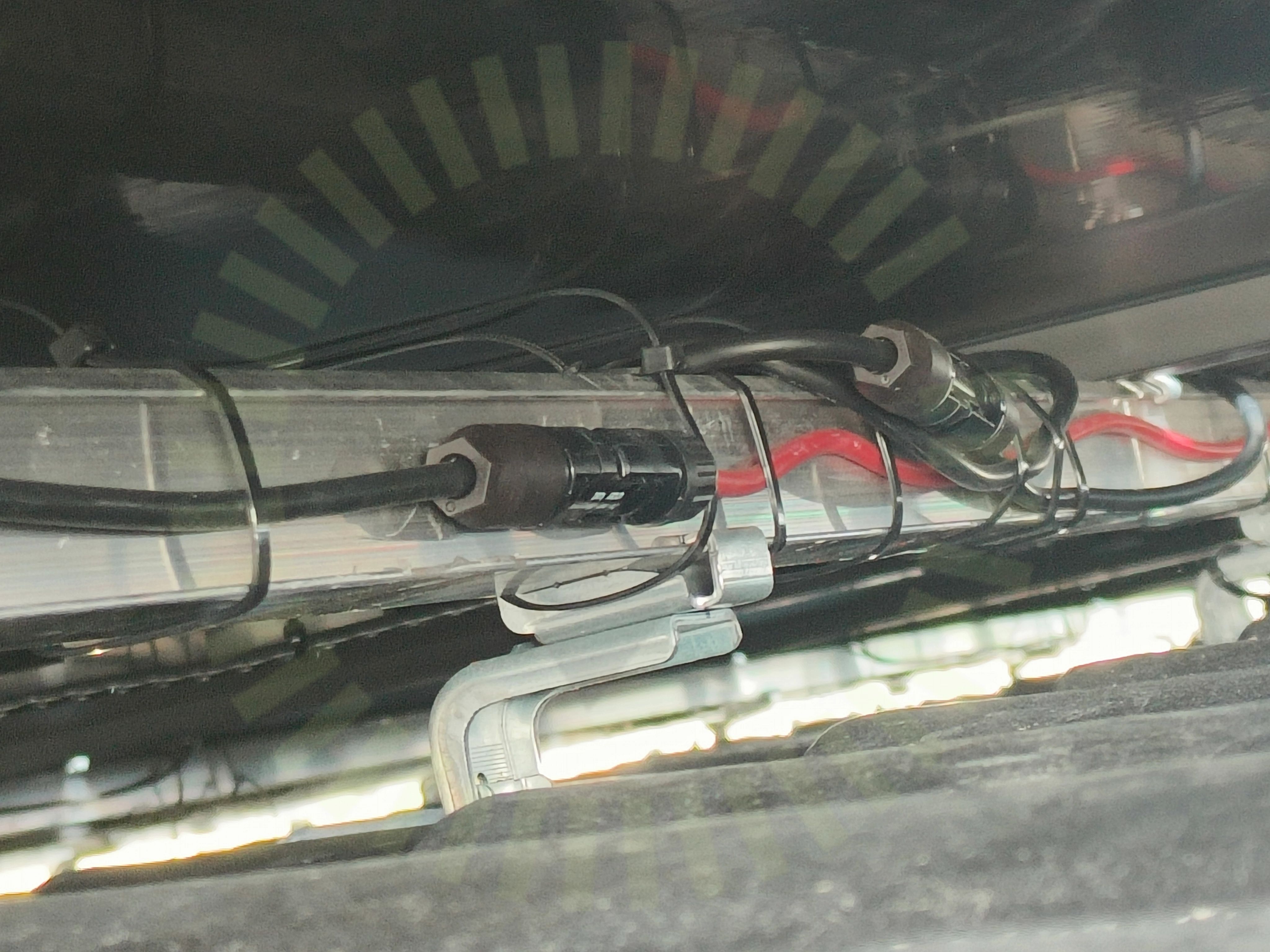

4.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

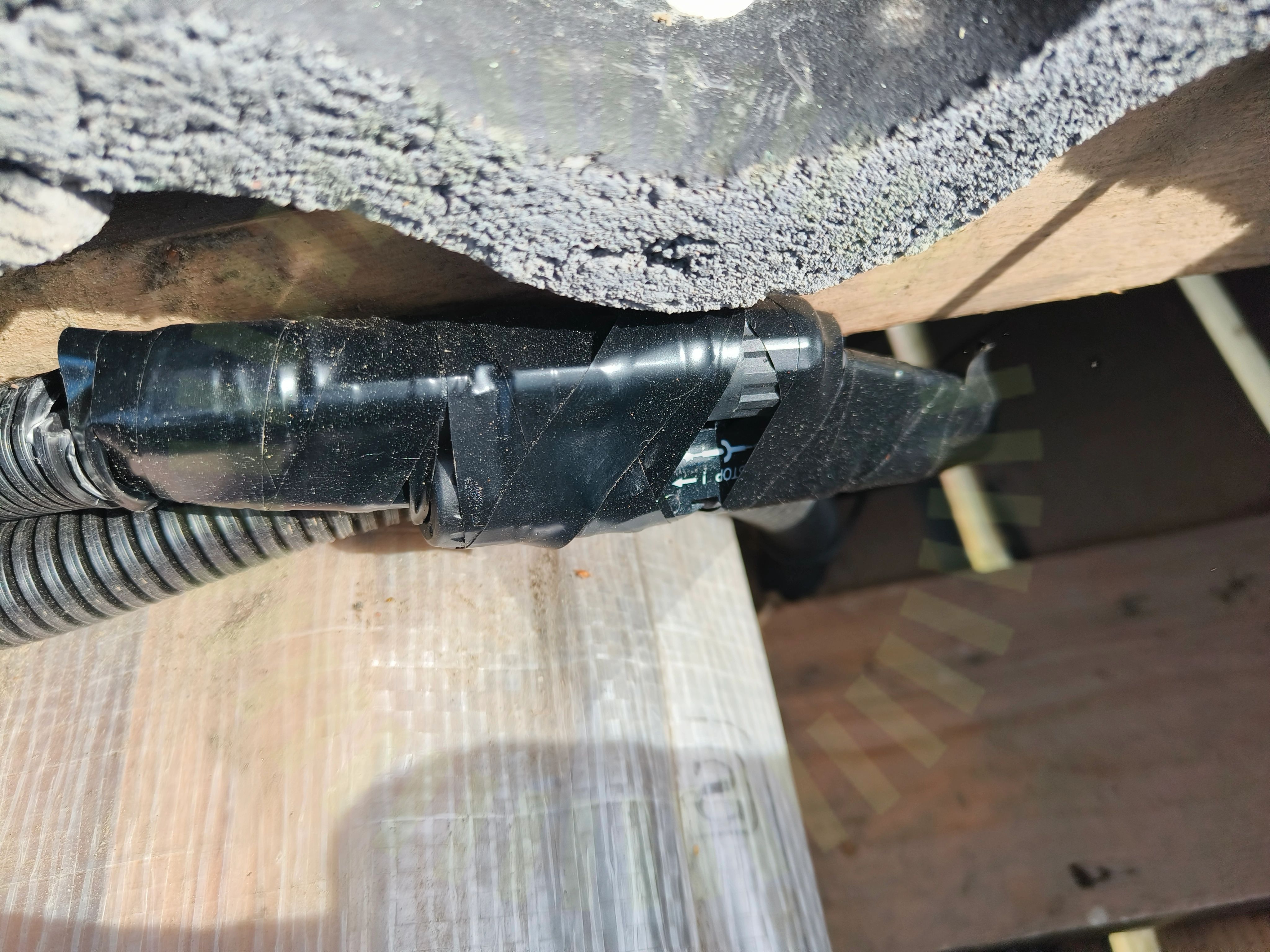

4.4 Kontaktdon

Inte godkänd

Tejp, klistermärke eller krympslang får inte monteras över kontaktdonet. Skarvning av kabel innan takgenomföring.

Godkända kontrollpunkter

13/17

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/24

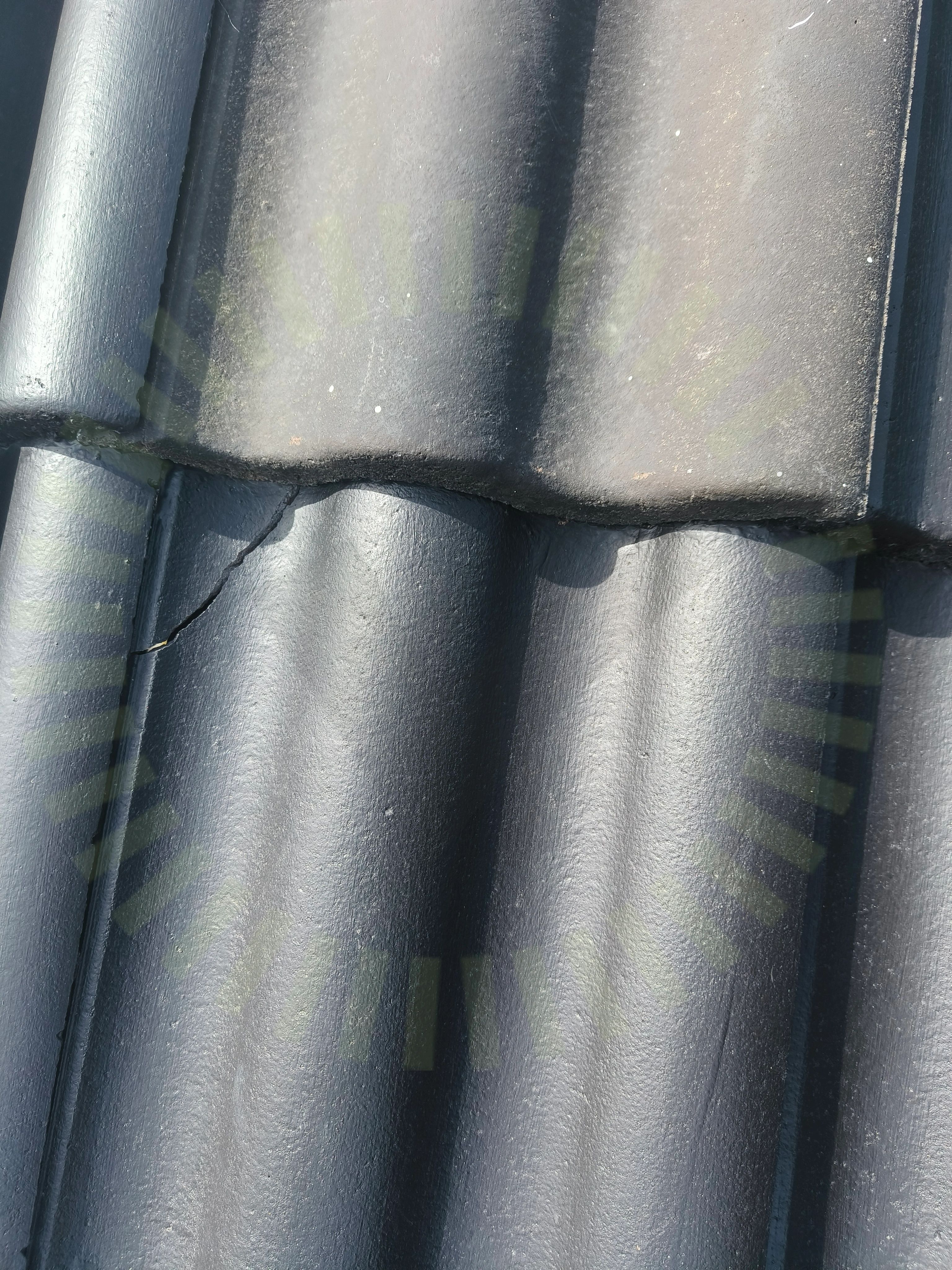

5.1 Skador

Inte godkänd

Skador noterade på takpannor. Samt att man har använt sig av gamla takpannor när det finns nya.

5.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Finns två lastberäkningar en med 21 paneler och en med 3, men ingen med dem 24 på panelerna tillsammans. Med verklig layout.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/24

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/27

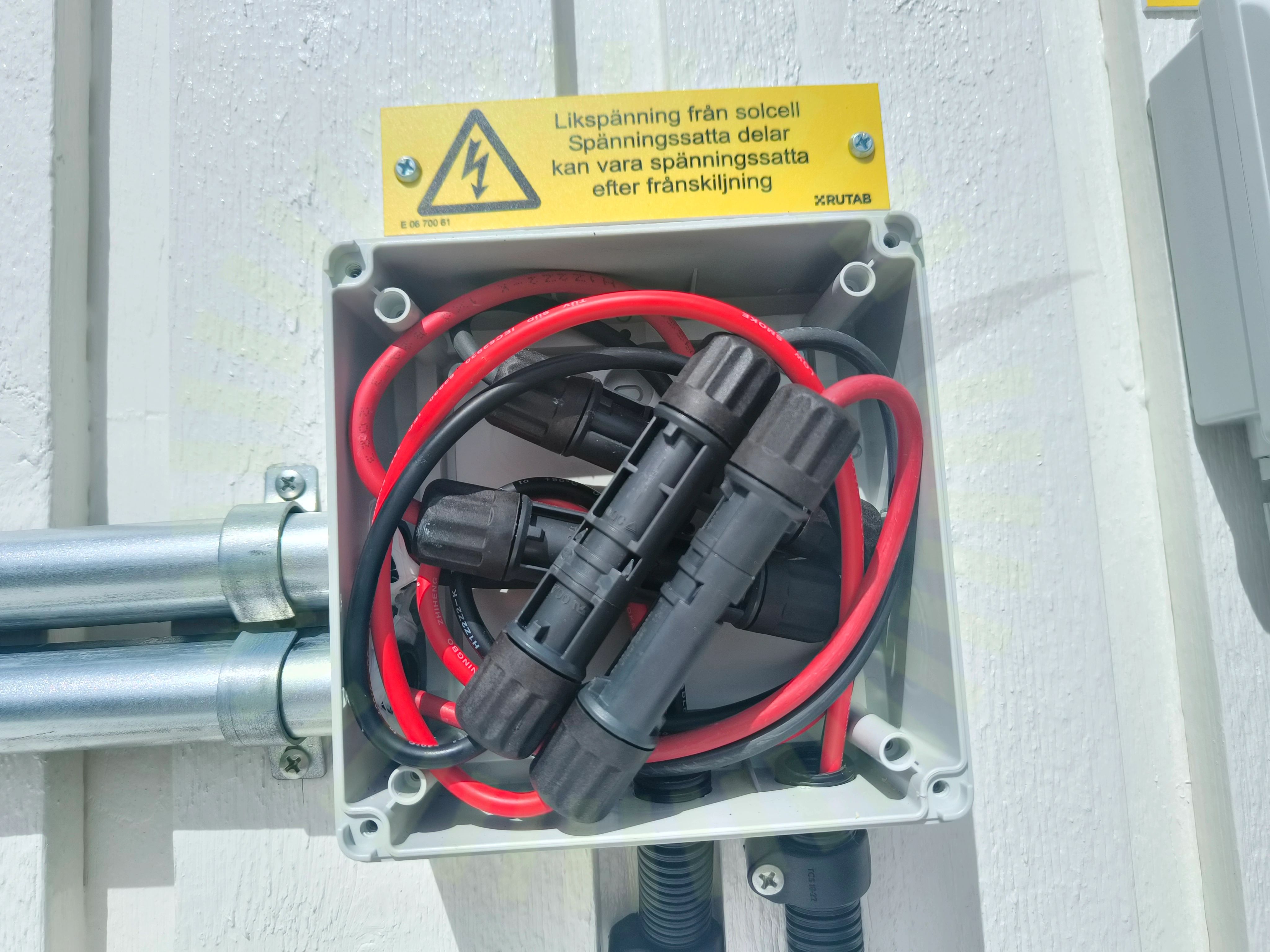

7.1 DC kablage böjradie

Inte godkänd

För skarpa böjar på DC kablage.

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

7.3 Jordkabel

Inte godkänd

Jordkabel ligger direkt på marken från växelriktarens chassi.

Godkända kontrollpunkter

24/27

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Växelriktare/Batteri

Anmärkningar

2/12

8.1 Jordfelsbrytare

Inte godkänd

Jordfelsbrytare inte installerad enligt gällande krav. Typ A.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 20

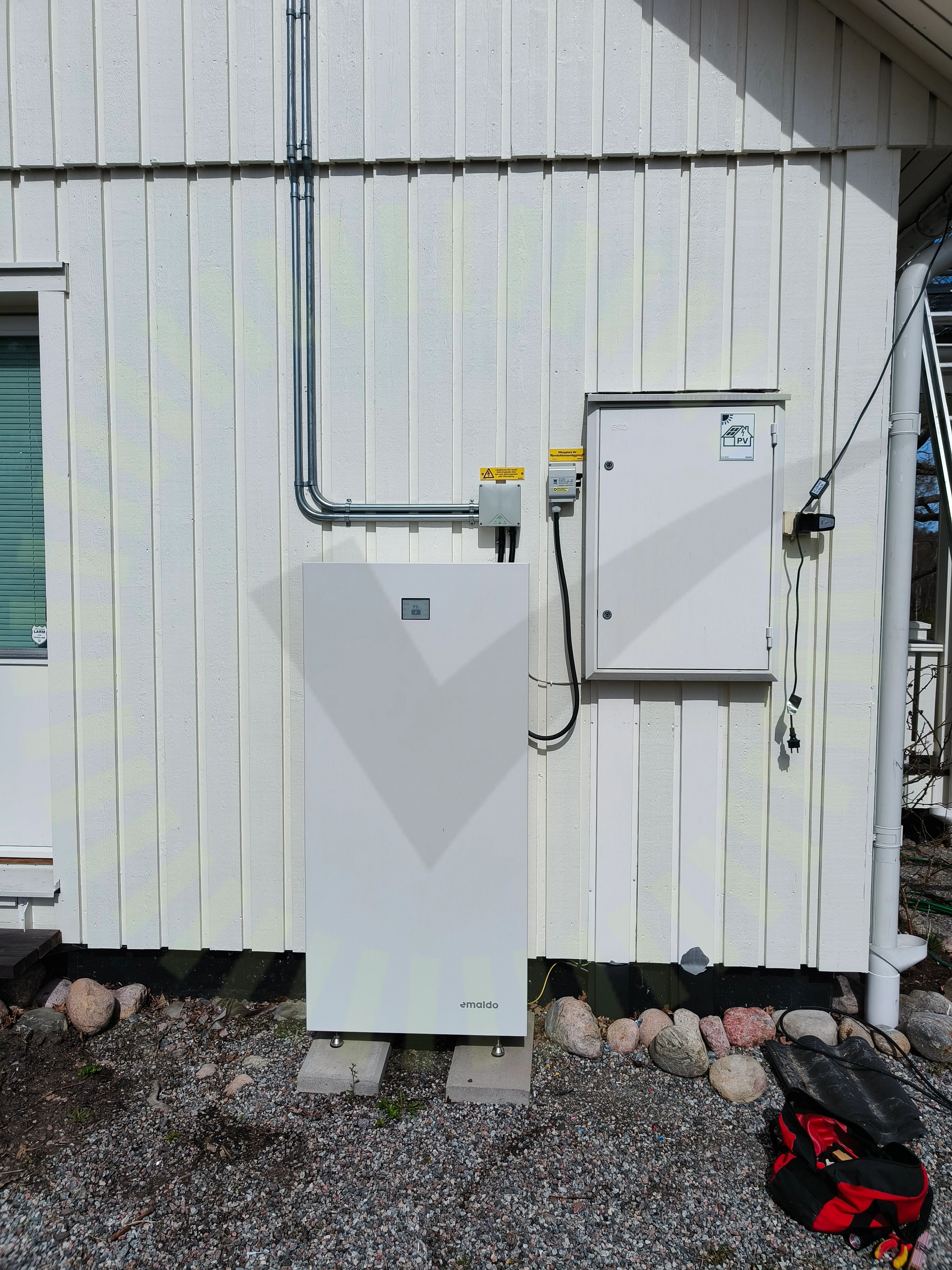

8.2 Väderskydd

Inte godkänd

Systemet är placerat i direkt solljus.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 15

Godkända kontrollpunkter

9/12

Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningPlaceringSkadorSmartmätareSträngdesignTillgång till batteriet

Ej tillgängligt vid besiktning

1/12

Fastsäkring av produkt

VäxelriktareVäxelriktare/Batteri

Godkända kontrollpunkter

1/1

Förskruvning
