3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Besiktningsrapport
9.0
Installation genom
Solsystem Sverige AB
Datum
30 augusti 2023
Ort
Landvetter, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R6-15-25K-T2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/17

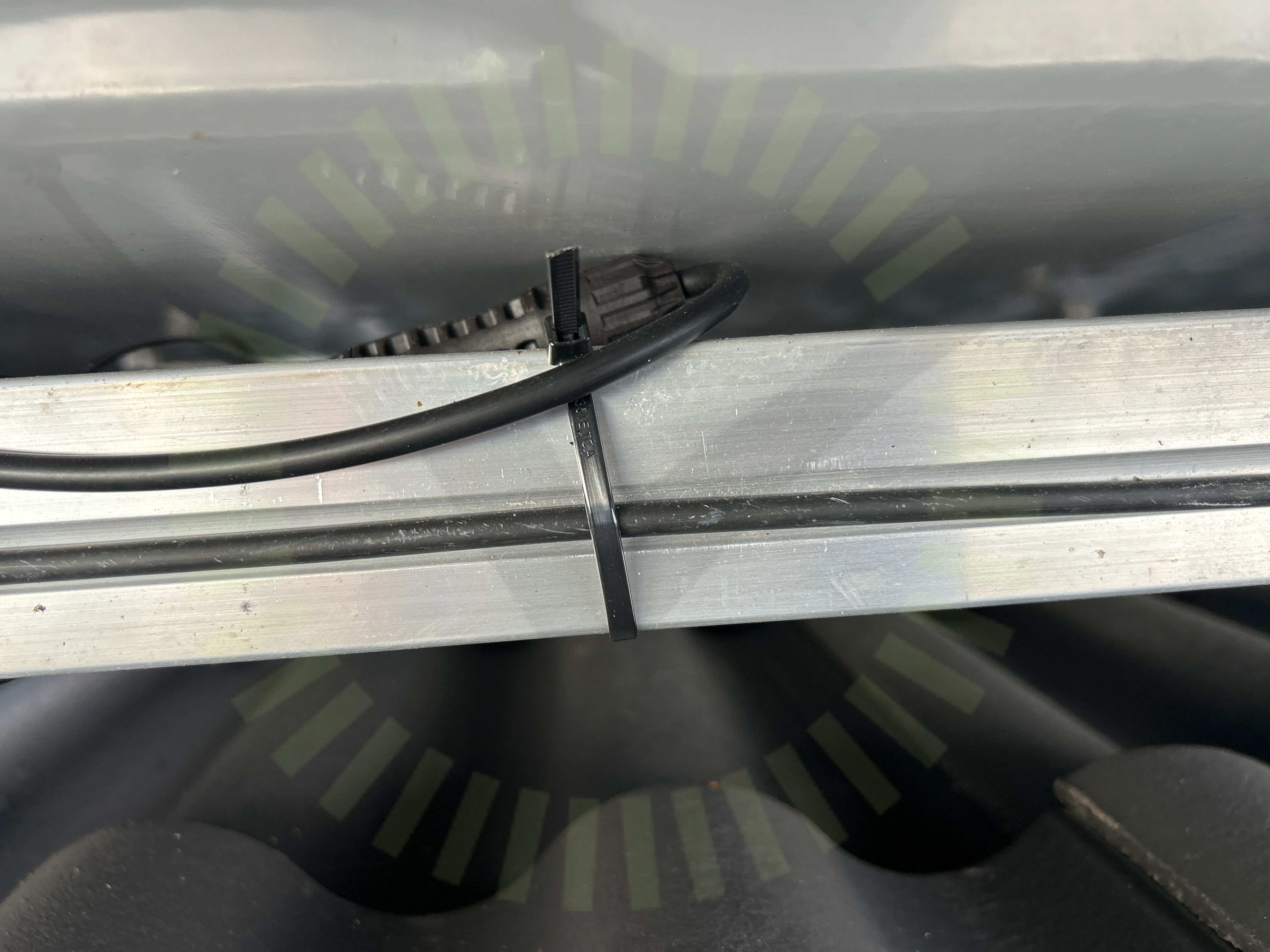

3.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
14/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
4/25

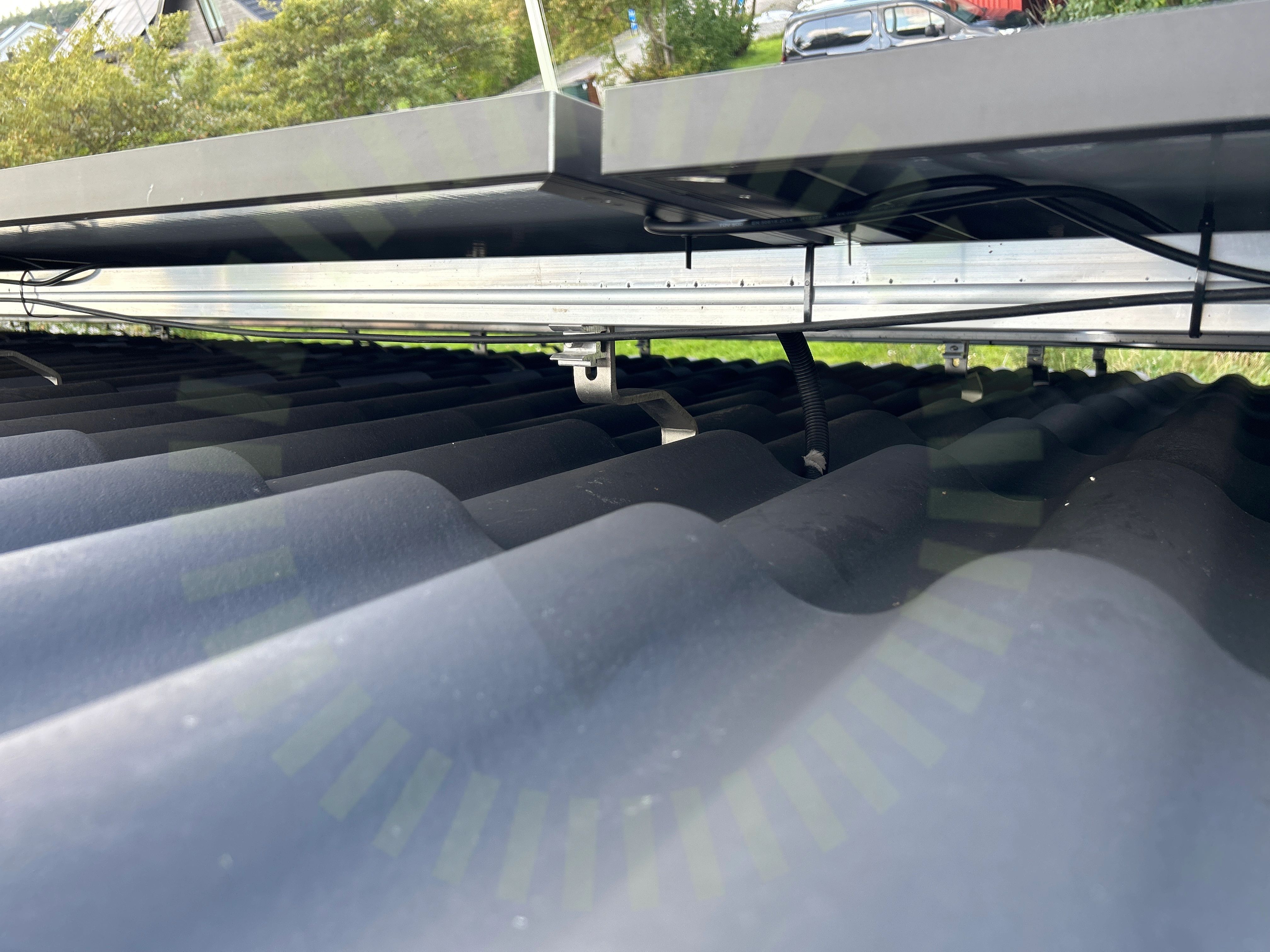

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.3 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
4.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Endast 2m enligt lastberäkning och uppmätt mått 4m.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
21/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
9/9BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
6.2 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
3/5Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/34
7.1 Genomföringar
Inte godkändGenomföring inte tätad.

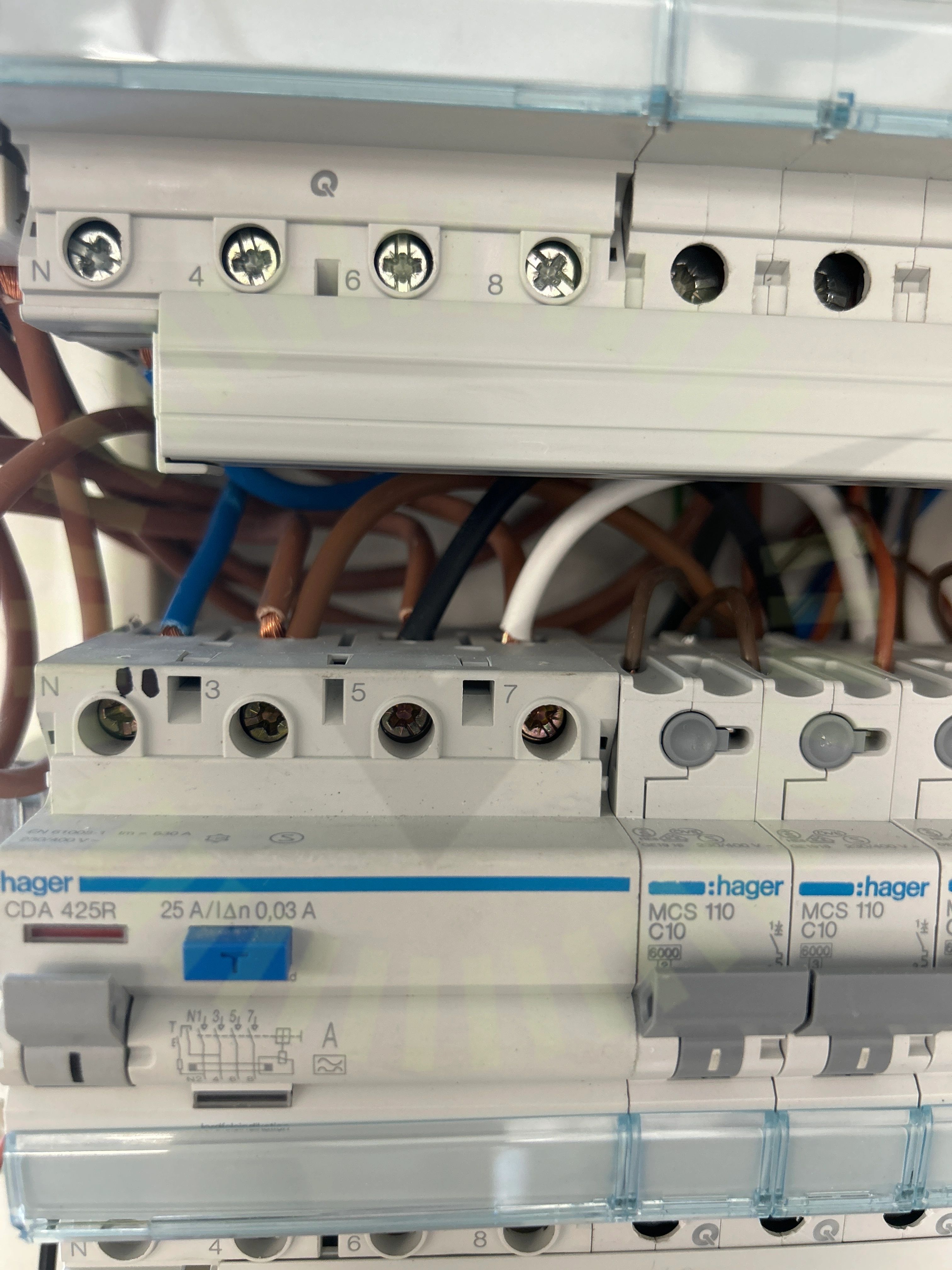

7.2 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
32/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
