1.1 Avtal
KundkommentarPlacering av paneler ej utförd enligt överenskommelse.
Avtal
Besiktningsrapport
7.8
Installation genom
1KOMMA5°
Datum
6 augusti 2026
Ort
Brottby, Stockholms län
85% godkända15% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemK2 SingleRail med Weland Falsfäste
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Tillbehör1KOMMA5°: Heartbeat
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Batteri
Anmärkningar
2/16

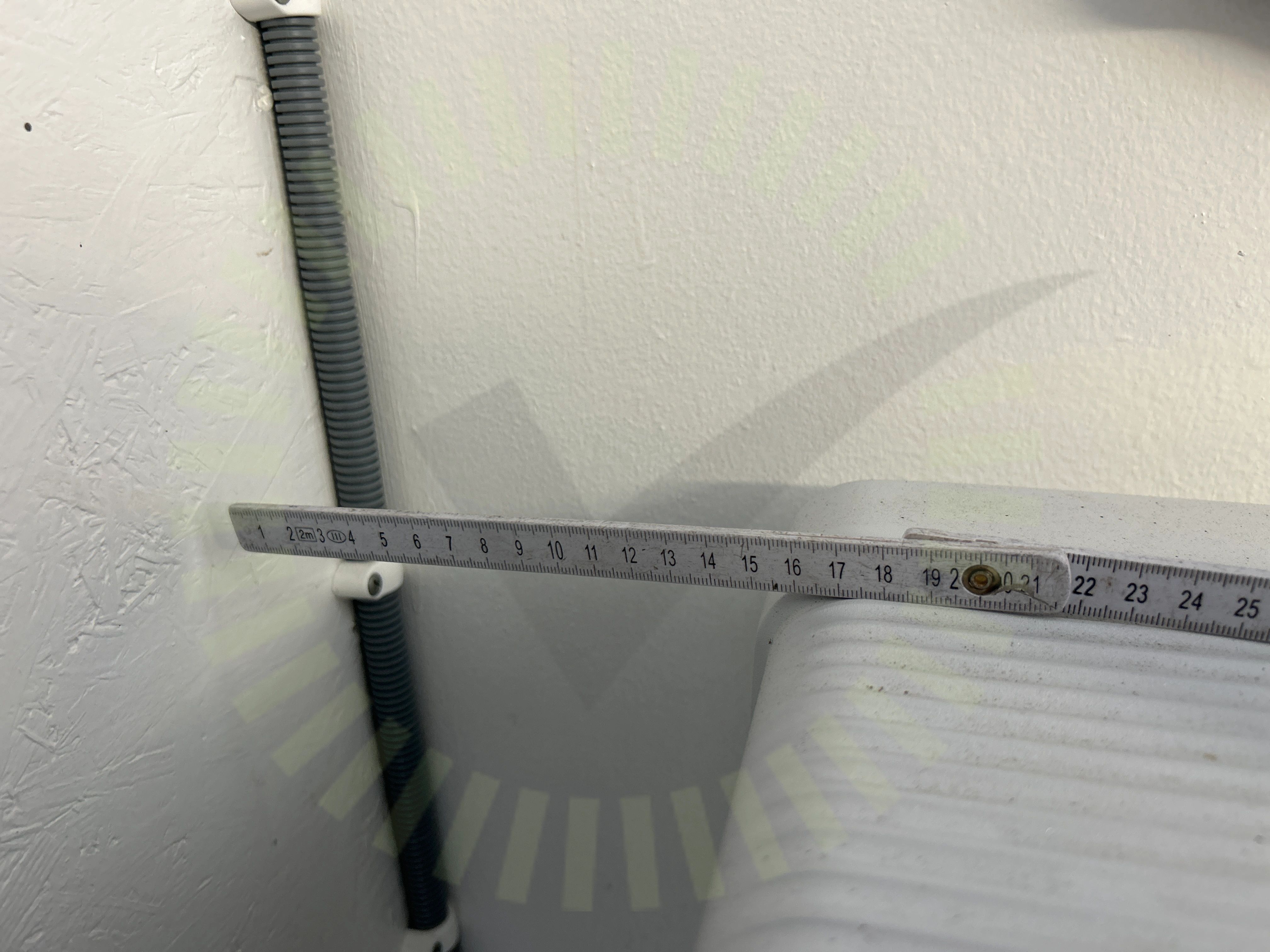

2.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15
2.2 Rakt stående
Inte godkändBatteriet står inte rakt på underlaget.
SBR064-256-UEN-Ver19-202302, Sida 21
Godkända kontrollpunkter
14/16Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare (1)
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: 1Komma5° - Fullblack
Anmärkningar
2/17

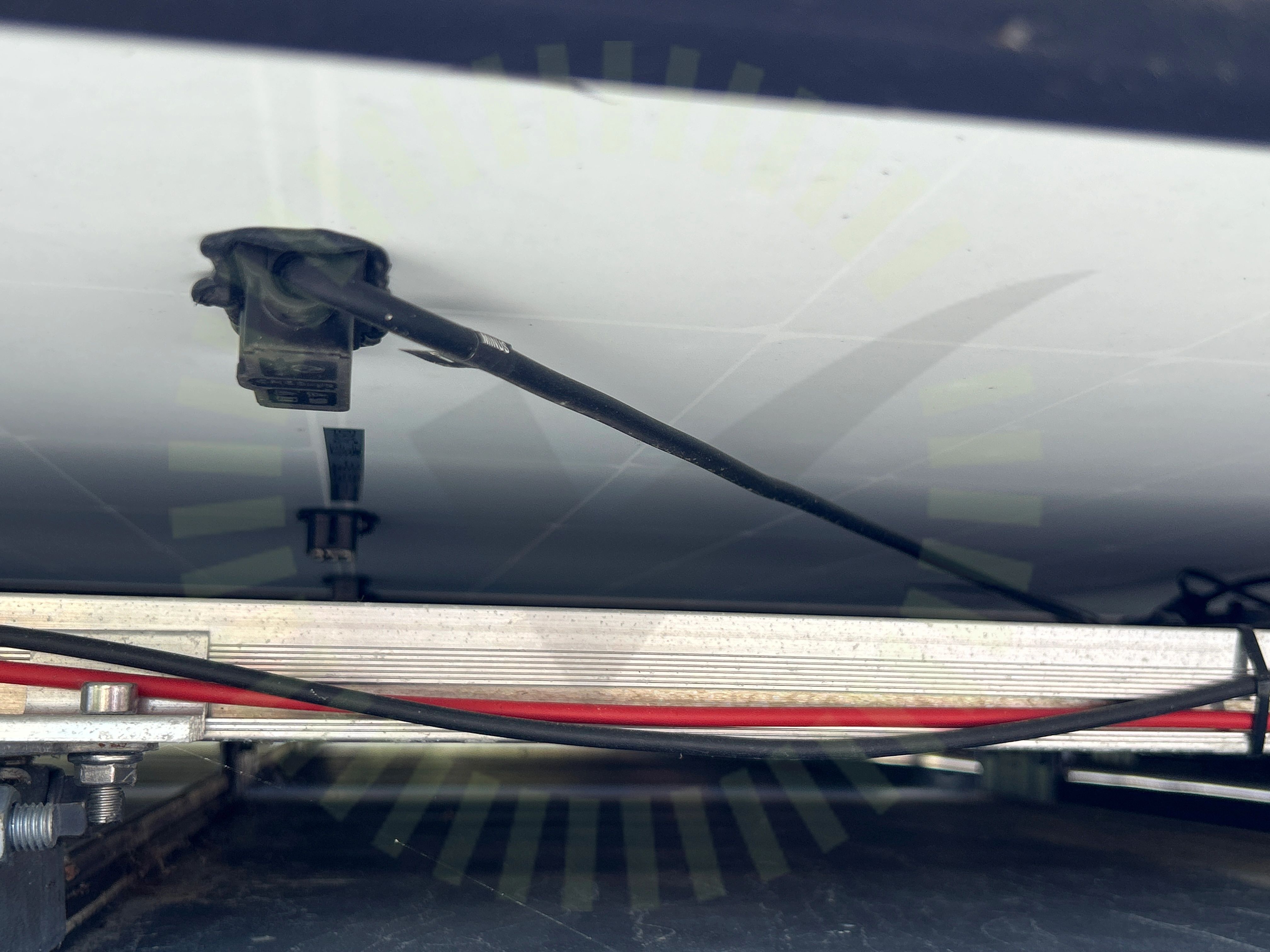

5.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

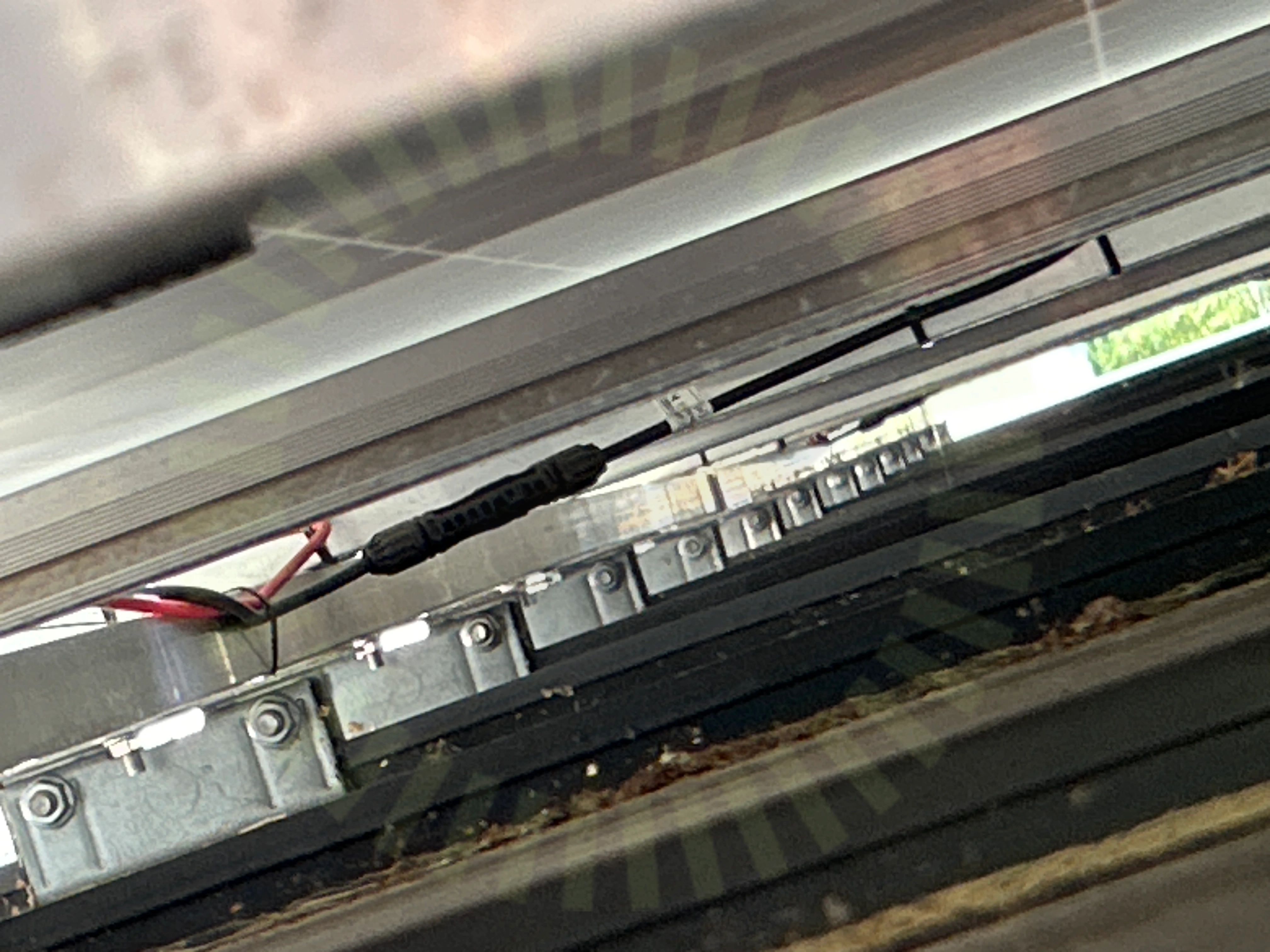

5.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1: K2 SingleRail med Weland Falsfäste
Anmärkningar
8/196.1 Främmande material
Inte godkändInstallationen är utförd med blandade montagesystem vilket strider mot tillverkarnas garantivillkor.

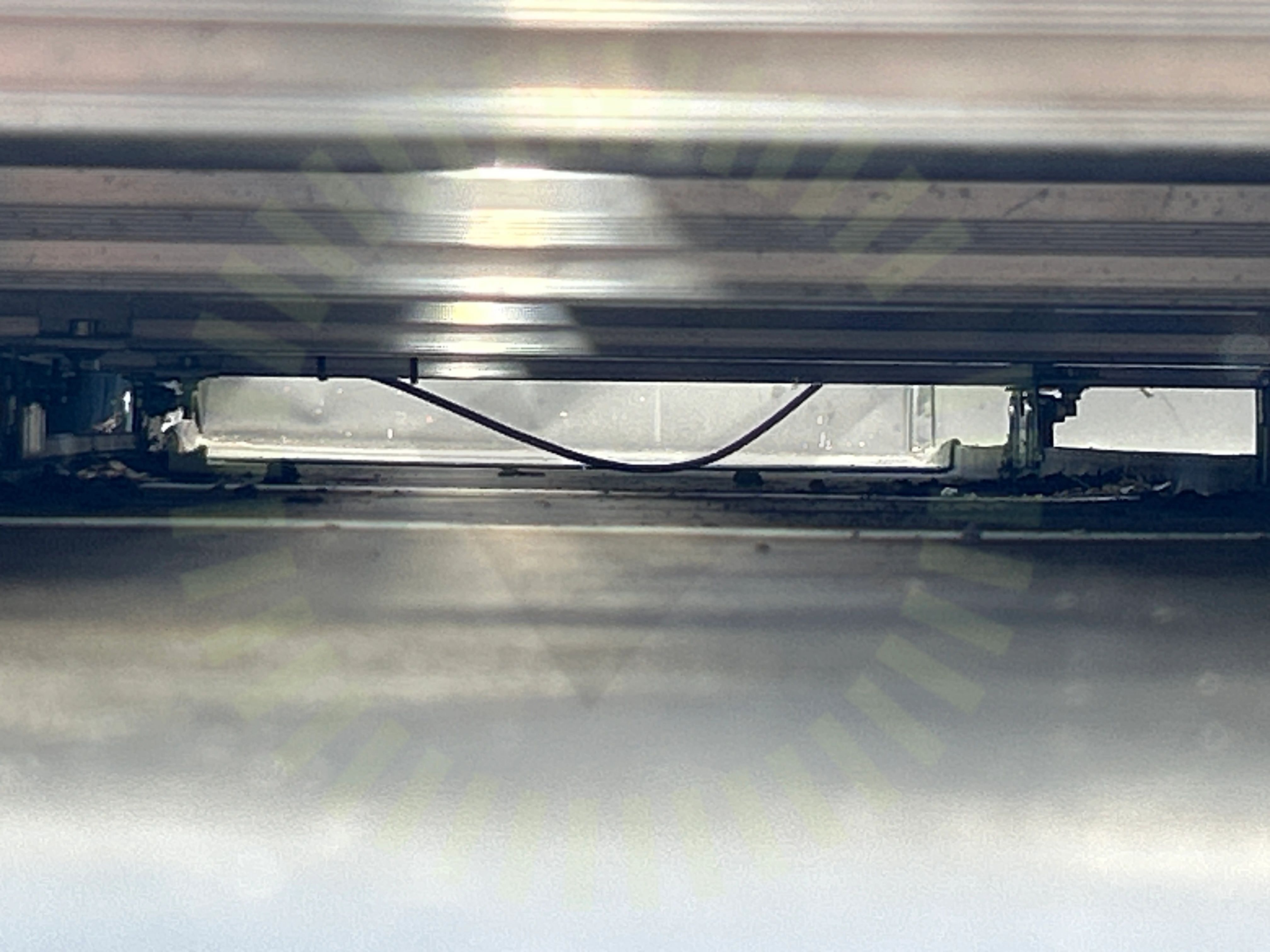

6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning och ligger mot yttertaket..
SS 436 40 00 (712.522.101)
6.3 Korslager: Skenornas överhäng
Inte godkändInstallationen är utförd med blandade montagesystem, en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.
Snö- och vindlastberäkning
6.4 Skenornas överhäng
Inte godkändInstallationen är utförd med blandade montagesystem, en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.
Snö- och vindlastberäkning
6.5 Skenors avstånd till varandra korslager
Inte godkändInstallationen är utförd med blandade montagesystem, en korrekt lastberäkning med godkända avstånd går inte att ta fram från tillverkarna.
Snö- och vindlastberäkning

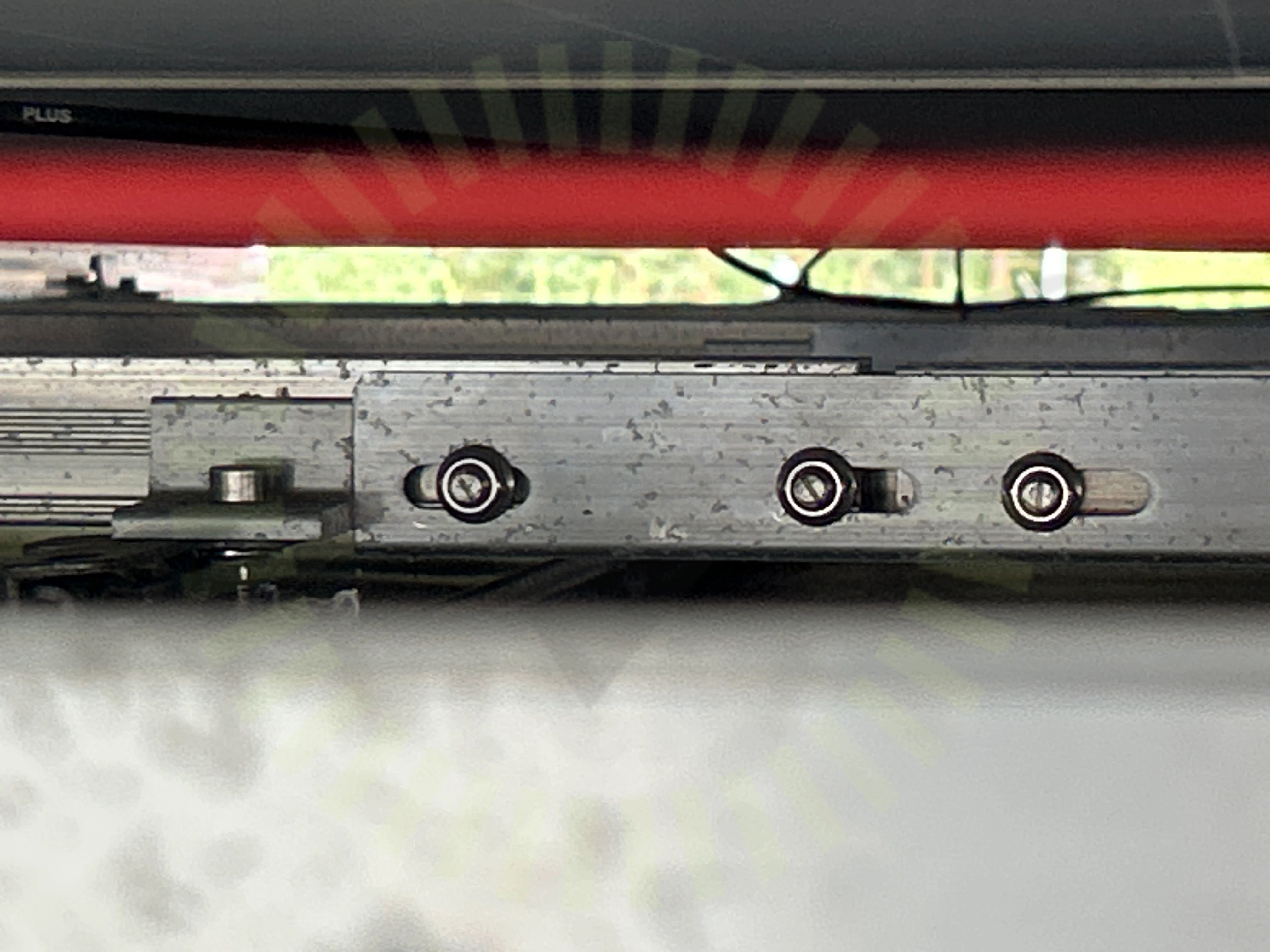

6.6 Skenskarvar
Inte godkändT-bultar ligger felaktigt i skenan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
6.7 Snö- och Vindlastberäkning
Inte godkändInstallationen är utförd med blandade montagesystem, en korrekt lastberäkning går inte att ta fram från tillverkarna.
Tillverkarens montageanvisningar
6.8 Skenornas infästning
Inte godkändBultar har lossnat och sitter löst vid flera infästningar. Två olika system är blandade.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
Godkända kontrollpunkter
11/19DC kabel förläggningFalsinfästningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

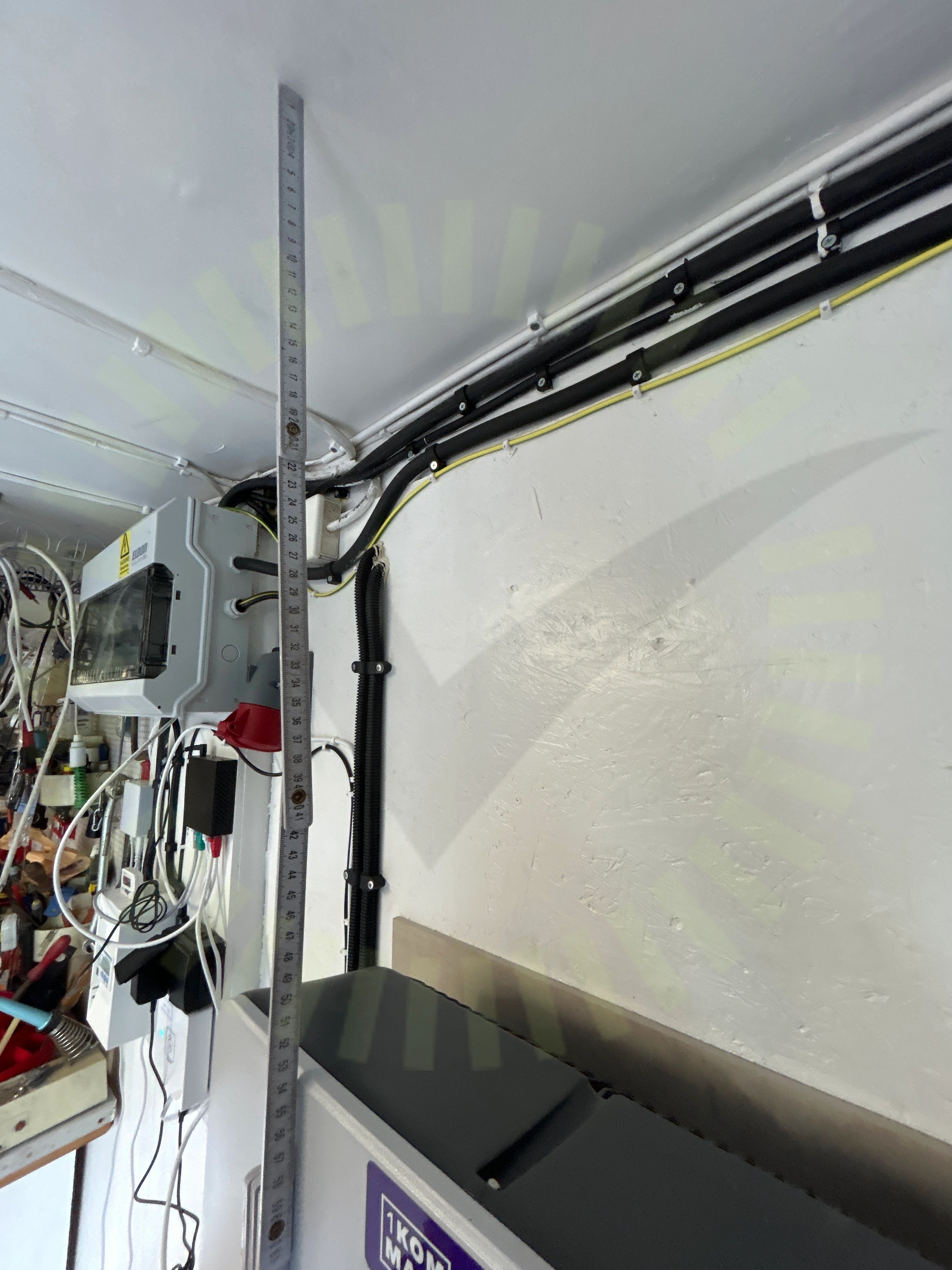

8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
30/35AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/35DC Max SpänningDC Min SpänningGenomföringarSträngdesign
