Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

Takkraft

Datum

23 juni 2026

Ort

Vänge, Uppsala län
Klämmornas överlappning
DC Kontakter
Fasskena
96% godkända4% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB
MontagesystemMAFI: Concrete Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Egenkontroll

Inte godkänd

Angiven panelmodell i egenkontrollen stämmer inte med vad som är installerat.

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/46
DC Kontakter

3.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

44/46
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMxxxG12RT-G54HBB

Anmärkningar

1/18
Klämmornas överlappning

6.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18
Förbindelse av kontakter

Tak 1: MAFI: Concrete Tile Bracket Läktfästen

Godkända kontrollpunkter

20/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTyp av takpannaUnderbyggnadVäderbeständigt materialÄndklämmor

Växelriktare

Anmärkningar

1/1

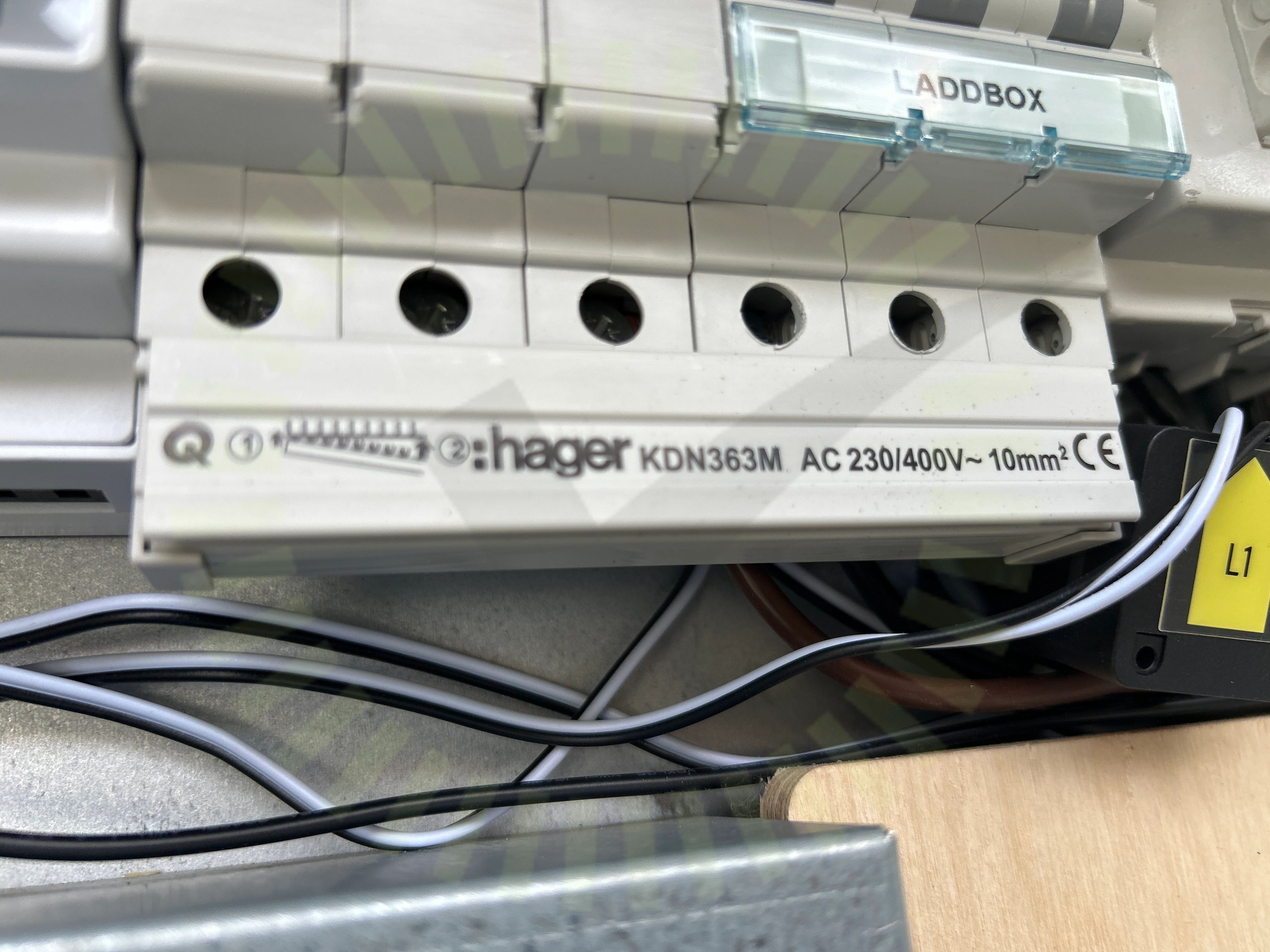

Fasskena

8.1 Fasskena

Inte godkänd

Fasskena placerad där det finns risk för kondens.
