Besiktningsrapport

9.4

Installation genom

Solkraft EMK

Datum

10 mars 2023

Ort

Bromölla, Skåne län

Klämmornas placering

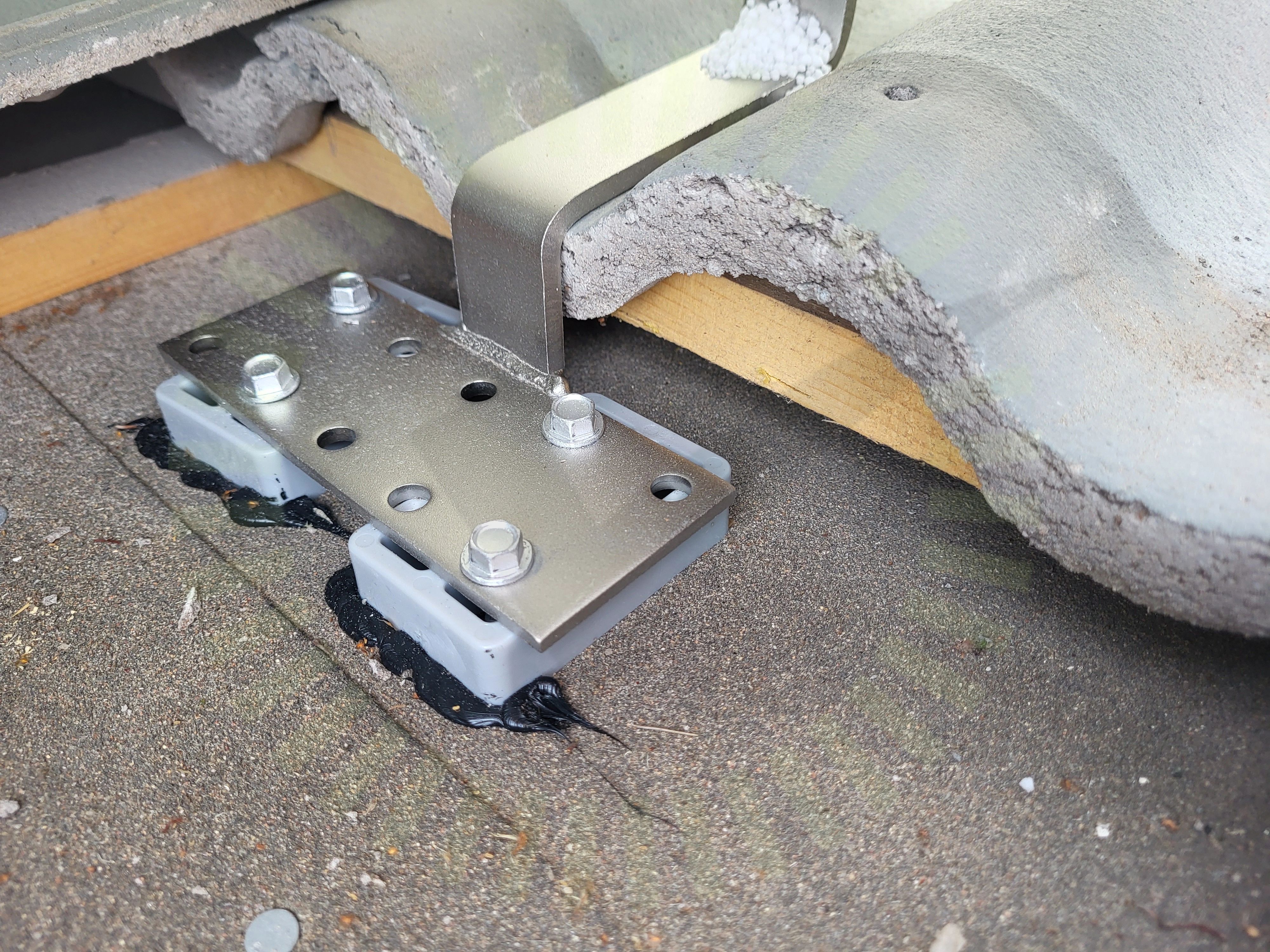

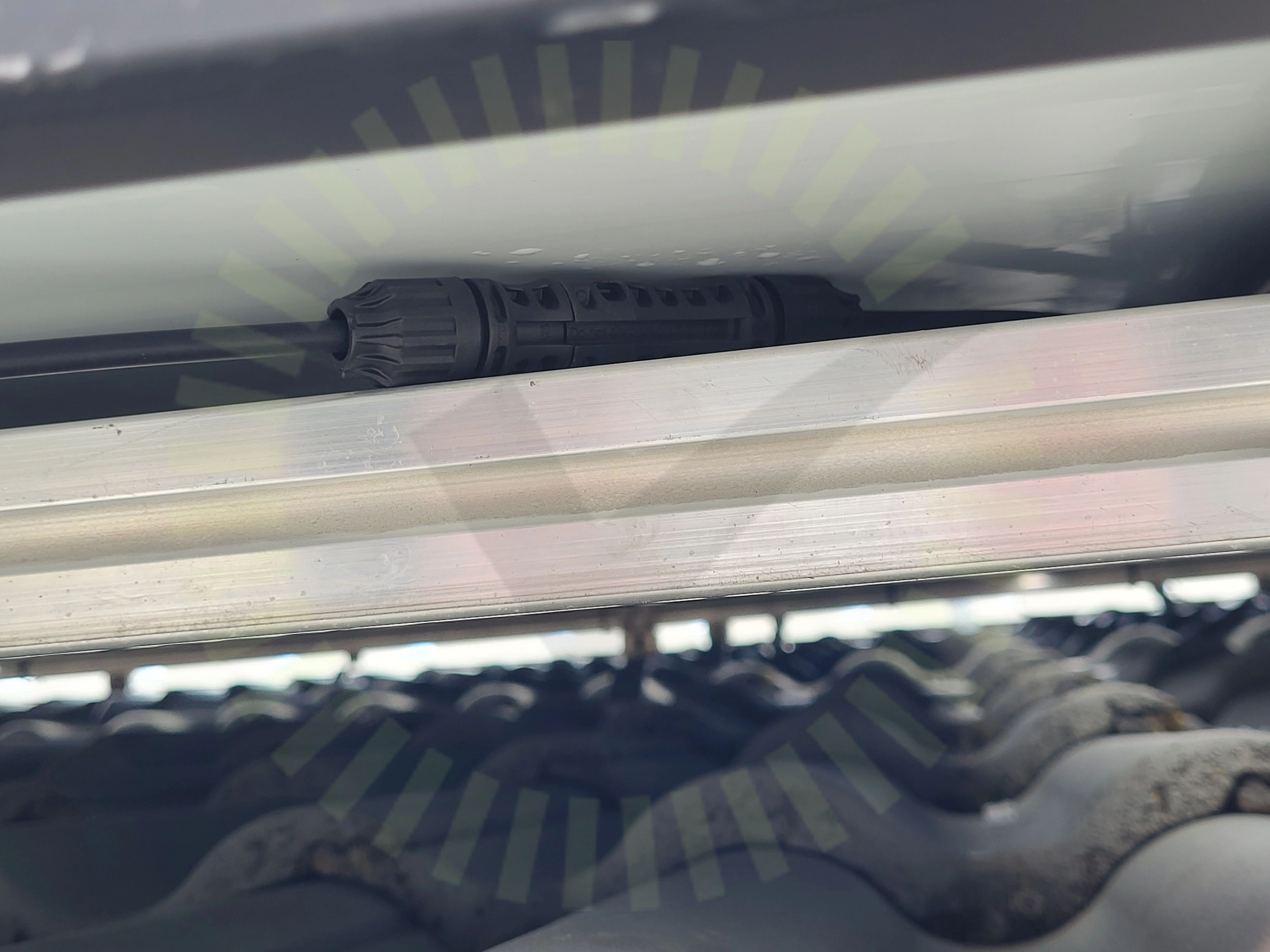

Råspontsinfästning

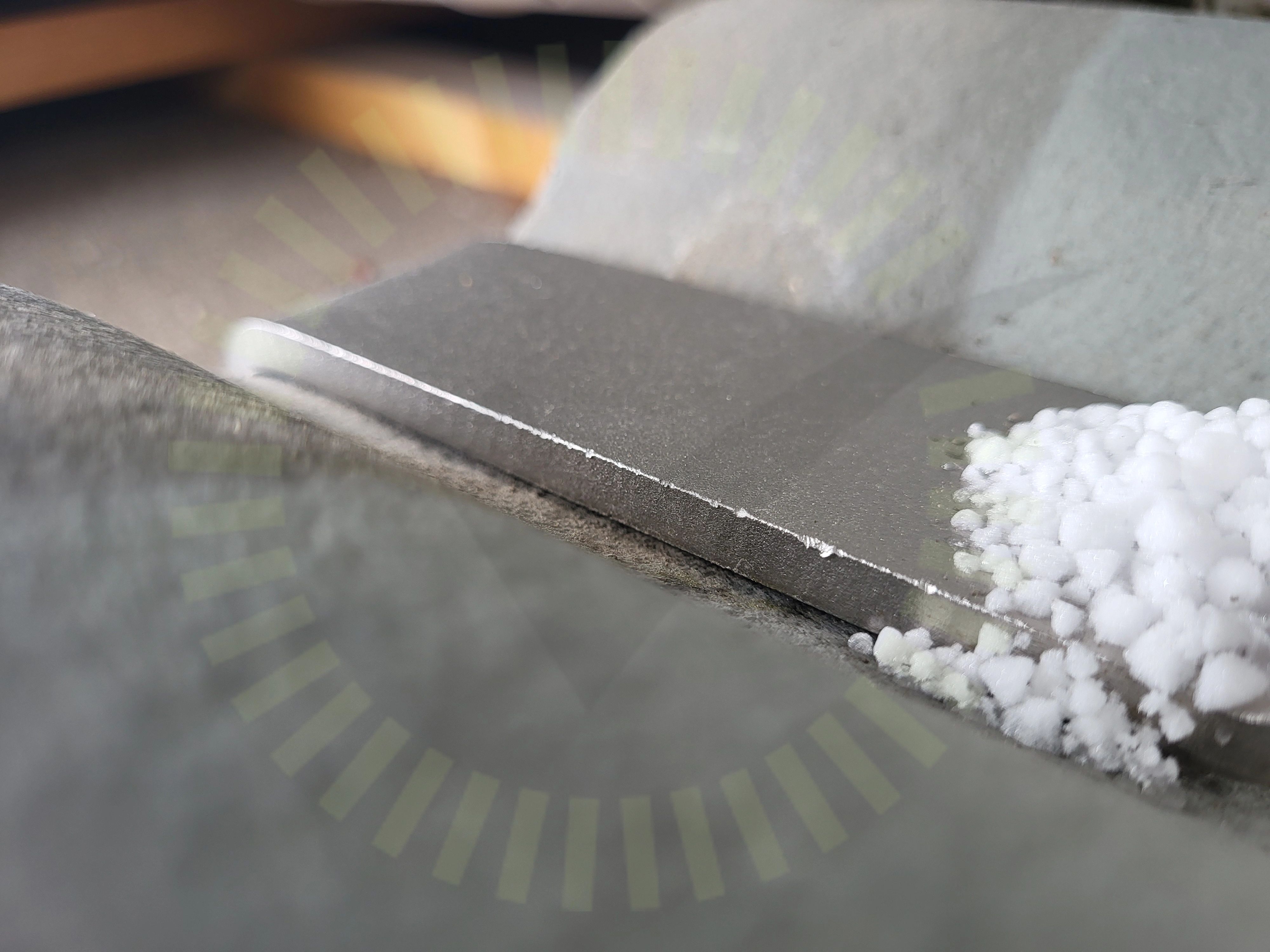

Underliggande takpanna

+ 1

94% godkända6% ej godkända

Om installationen

PanelerHyundai: HiE-S(xxx)VG (BF+BB)

MontagesystemSchletter: Rapid

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av Solkraft EMK som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

2/37

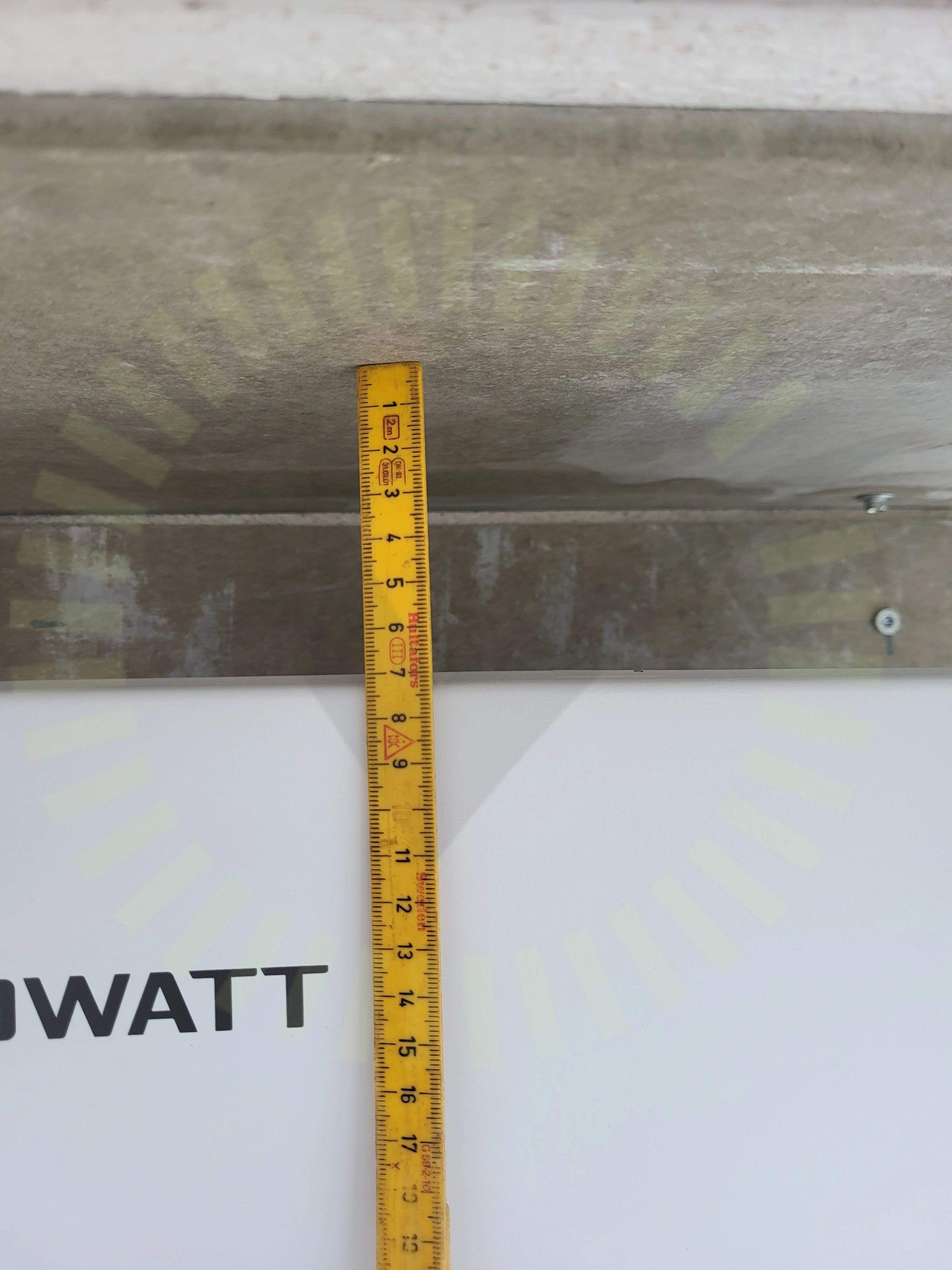

1.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

1.2 Mätprotokoll DC

Rekommendation

Mätvärden är inte ifyllda på sin plats i egenkontrollen. Bilder på utförd mätning finns bifogat.

Godkända kontrollpunkter

35/37

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Hyundai: HiE-S(xxx)VG (BF+BB)

Anmärkningar

2/15

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Hade man flyttat skenorna en panna så hade man kommit rätt på måttet.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

Godkända kontrollpunkter

13/15

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSpänningar i ramStress på kontakterSträngförläggning

Schletter: Rapid

Anmärkningar

2/24

3.1 Råspontsinfästning

Inte godkänd

Råspontsinfästning är inte tillåtet. Samtliga infästningar ska göras enligt lastberäkning, i takstol.

3.2 Underliggande takpanna

Inte godkänd

Vissa krokar ligger an underliggande panna.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

21/24

Använd skruv för klämmaFrämmande materialHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
