2.1 Avstånd till havet
Inte godkändVäxelriktaren är monterad för nära havet.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 9
Besiktningsrapport
9.1
Installation genom
DT Energi/Dalaträhus Energi AB
Datum
26 juni 2025
Ort
Uddevalla, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/46
2.2 Bakomliggande material
Inte godkändUnderliggande material uppfyller inte tillverkarens krav.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
2.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt, vägginfästning saknas.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Godkända kontrollpunkter
43/46AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/1
5.1 Underliggande panna 2
Inte godkändKroken svävar ovanför pannan.
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
4/28

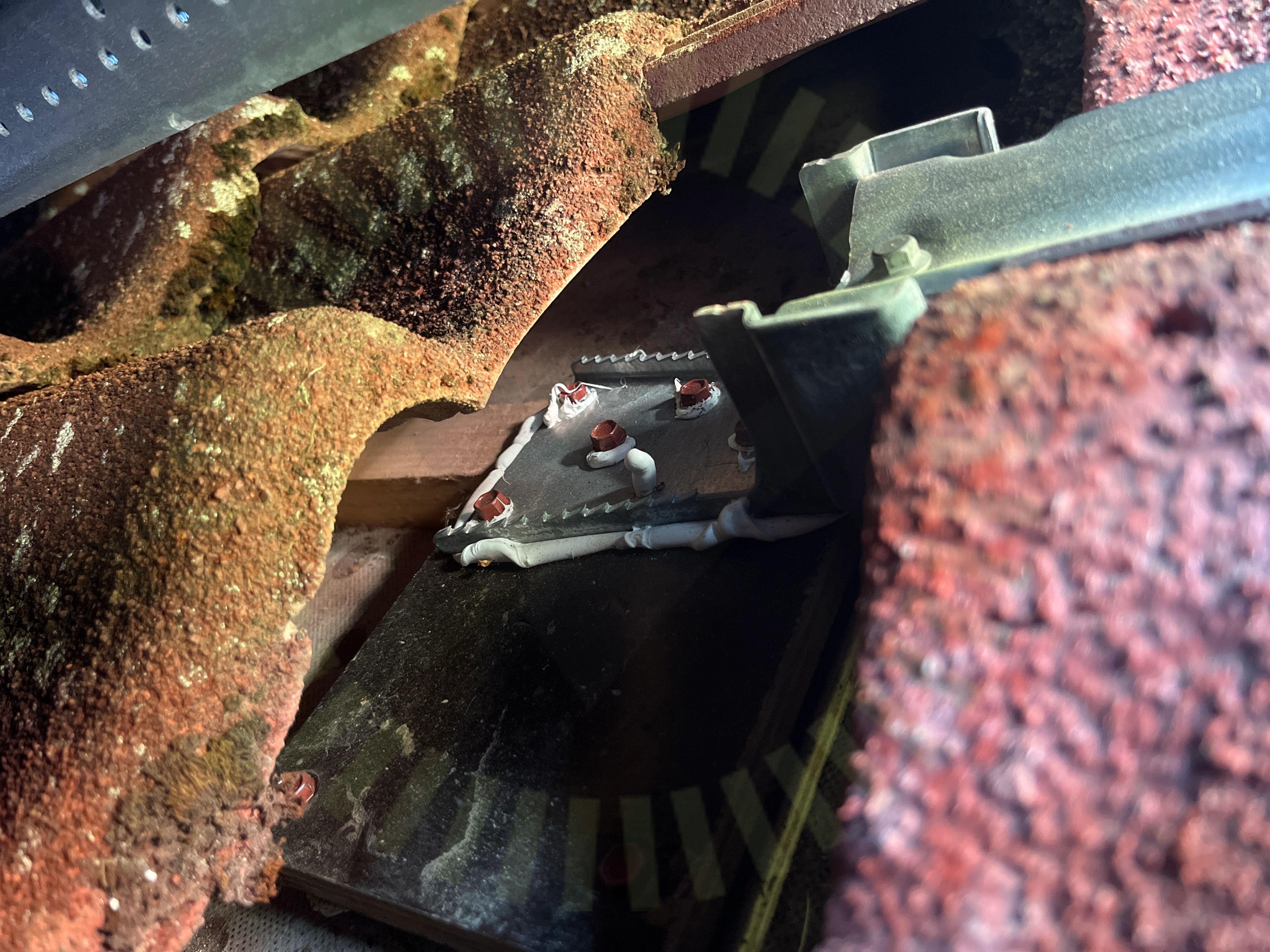

6.1 Blandning av infästningar
Inte godkändOlika typer av infästningsmetoder har blandats.
Snö- och vindlastberäkning
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
6.3 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Olika infästningsmetoder har används, både bärläkt och råspontsinfästning 1.
Tillverkarens montageanvisningar

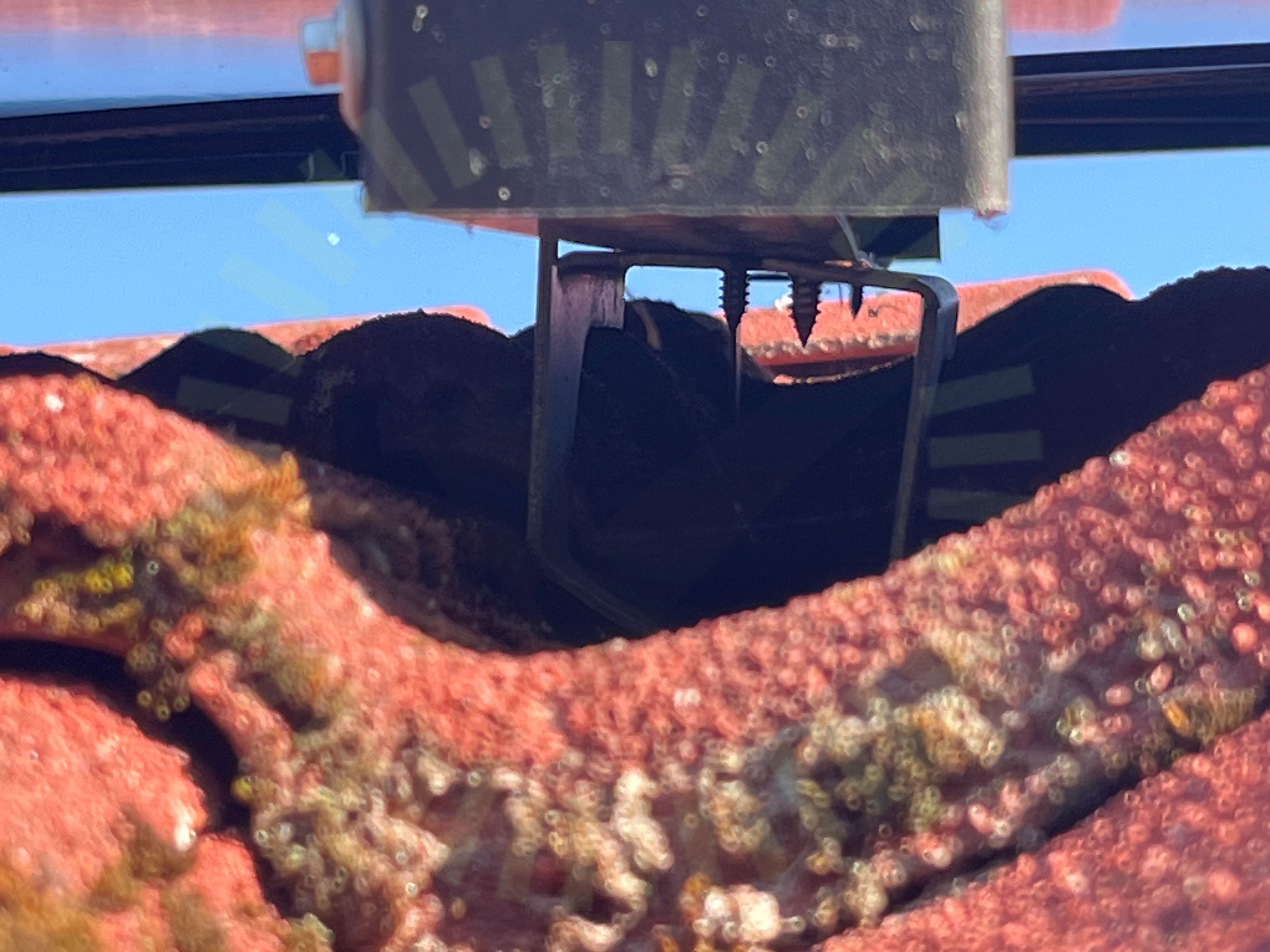

6.4 Underliggande takpanna
Inte godkändTakkroken är monterad snett vilket belastar underliggande takpanna felaktigt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2
Godkända kontrollpunkter
24/28Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorRåspontsinfästning metod 1ShimsSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
