Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Soolar

Datum

10 juni 2024

Ort

Saltsjöbaden, Stockholms län
Klämmans kontakt med tak
Fästens placering
Kabeluppfästning
86% godkända14% ej godkända

Om installationen

PanelerPhonoSolar: PS-(xxx)M6-20/UH
MontagesystemESDEC Stående Falstak
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Stående Falstak

Anmärkningar

5/22

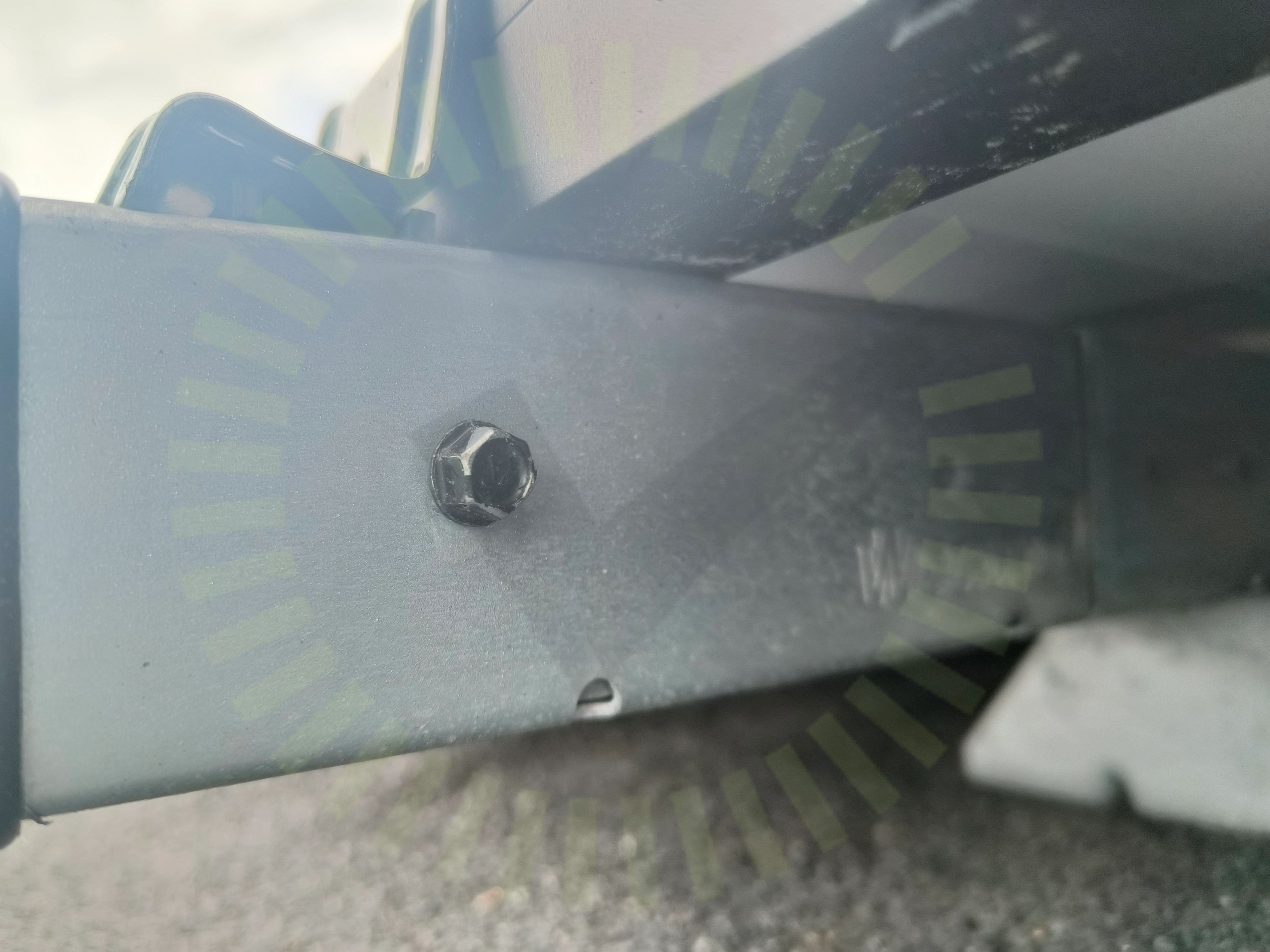

Främmande material

3.1 Främmande material

Inte godkänd

Använda skruv är inte från tillverkaren av montagesystemet.

3.2 CC mått Infästning

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera korrekt cc mått mellan infästningar ej tillgängligt. Uppmätt avstånd mellan infästningar 600mm.

Snö- och vindlastberäkning
Klämmans kontakt med tak

3.3 Klämmans kontakt med tak

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen. Klämma är ej åtdragen och går att röra. Nyper ej åt runt falsen.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 13

3.4 Säkerhetsavstånd

Överenskommelse

Paneler är monterade för nära takets kant.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/22
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaMittklämmorPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, PhonoSolar: PS-(xxx)M6-20/UH

Anmärkningar

2/15

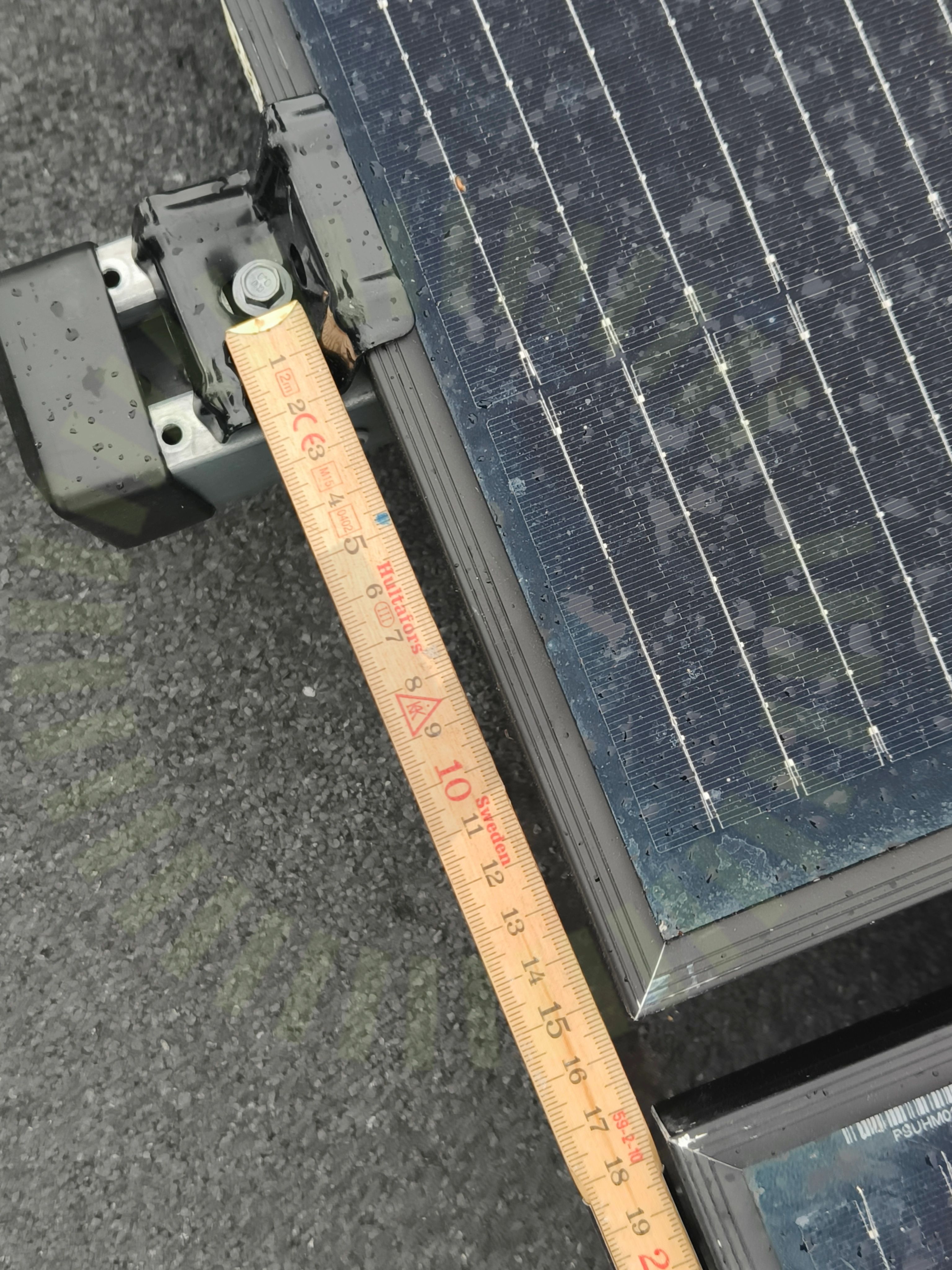

Fästens placering

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19

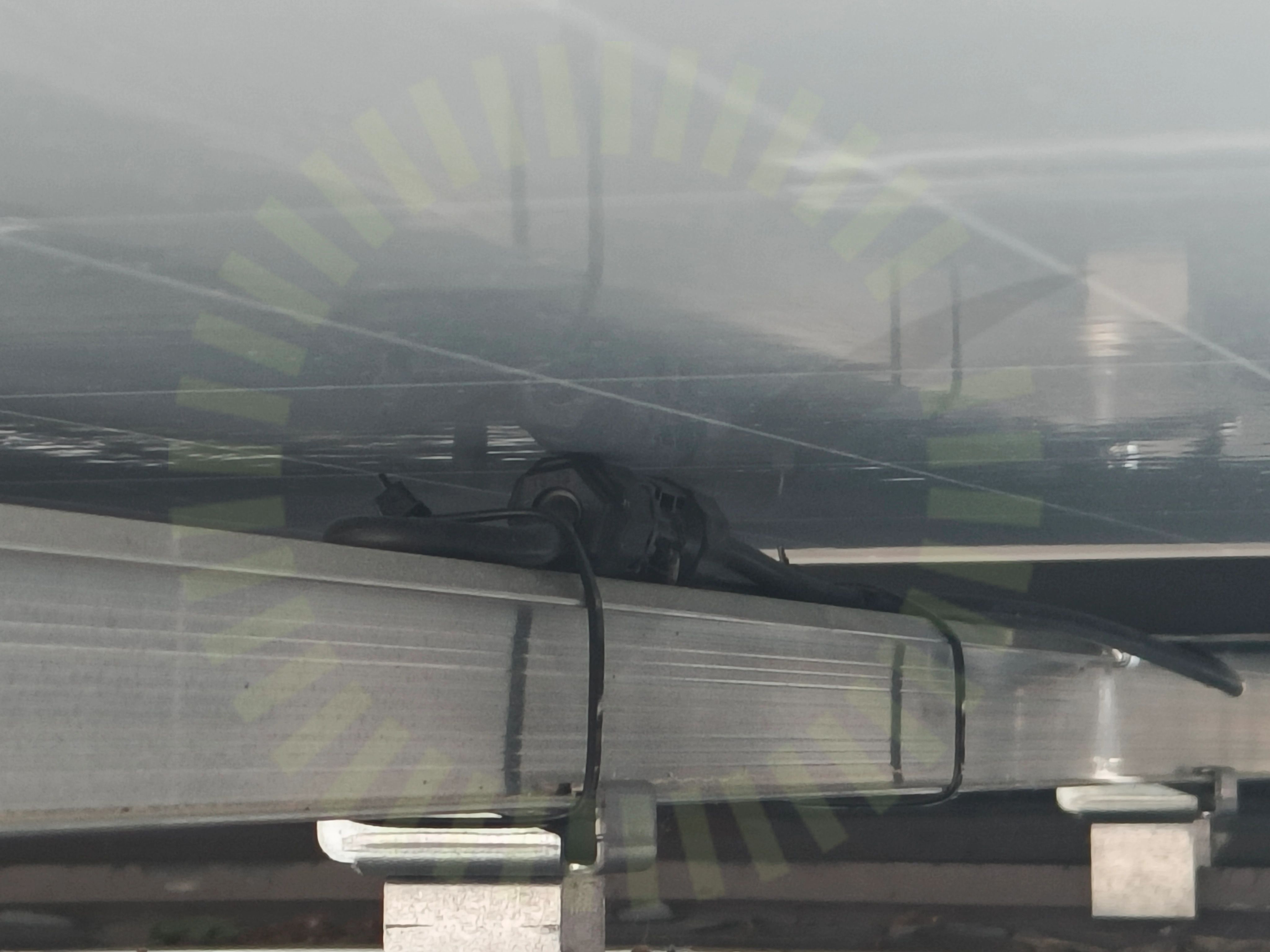

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Kontakter ligger klämda mellan skena och panelens bakstycke.

Godkända kontrollpunkter

13/15
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

5/21

5.1 CC infästningar

Inte godkänd

Lastberäkning saknas uppmätt cc mått 130cm.

MA5103 Sid 1 (2) | Version 7 - 230914

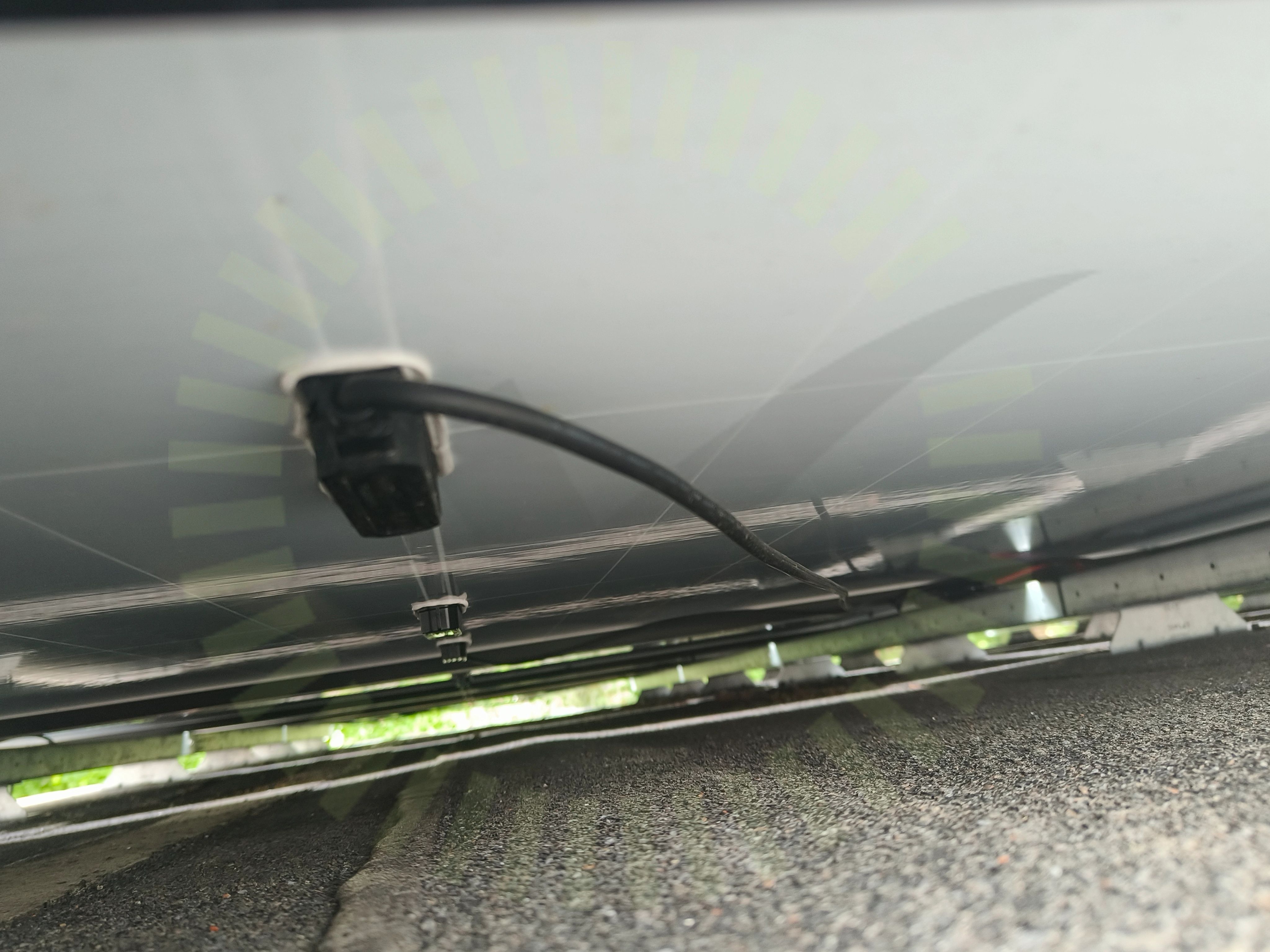

Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Samt att det är en skarp böj på kablaget direkt ur kopplingslåda.

SS 436 40 00 (712.522.101)

5.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt 140cm.

Snö- och vindlastberäkning
Skenskarvar

5.4 Skenskarvar

Inte godkänd

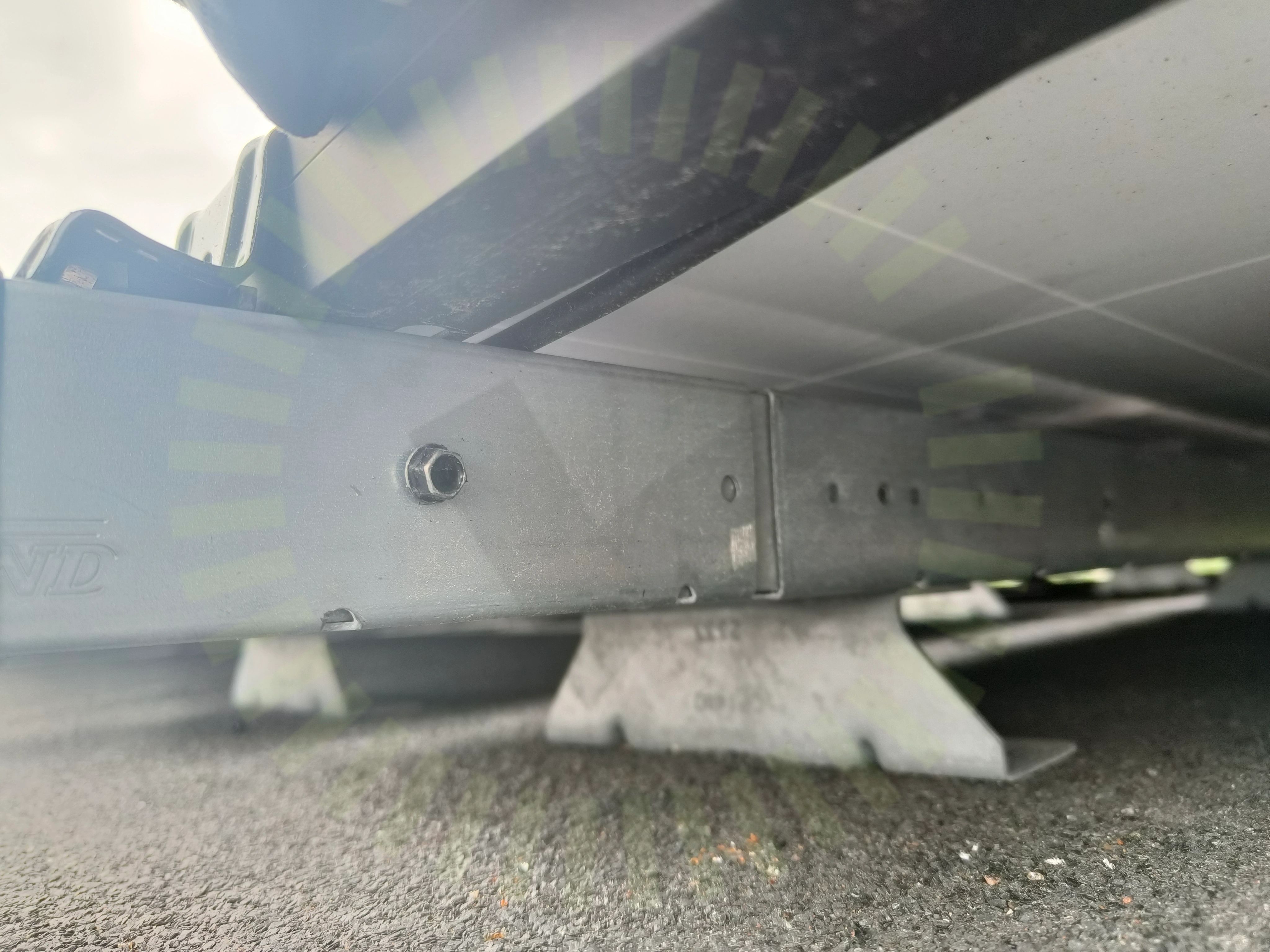

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruvar vid alla skenskarvar.

MA5103 Sid 1 (2) | Version 7 - 230914

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/21
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21
Infästning i råspont

Undercentral

Anmärkningar

1/6
PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
