Besiktningsrapport

9.4

x

Installation genom

Takkraft

Datum

31 oktober 2025

Ort

Vallentuna, Stockholms län

Klämmor rätt förläggning

Klämmor rätt förläggning

Fastsäkring av produkt

Fastsäkring av produkt

Avstånd till yta

Avstånd till yta

+ 1

+ 1

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemWeland Stål: Råspont

MontagesystemWeland Stål: Plåttak Långskena

BatteriSigenergy: SigenStor BAT

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSigenergy: Gateway HomePro TP

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

3/45

DC Kontakter

2.1 DC Kontakter

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711, Sida 4.

Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Genomföringar

2.3 Genomföringar

Inte godkänd

Genomföringar inte tätade.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

42/45

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/38

Avstånd till yta

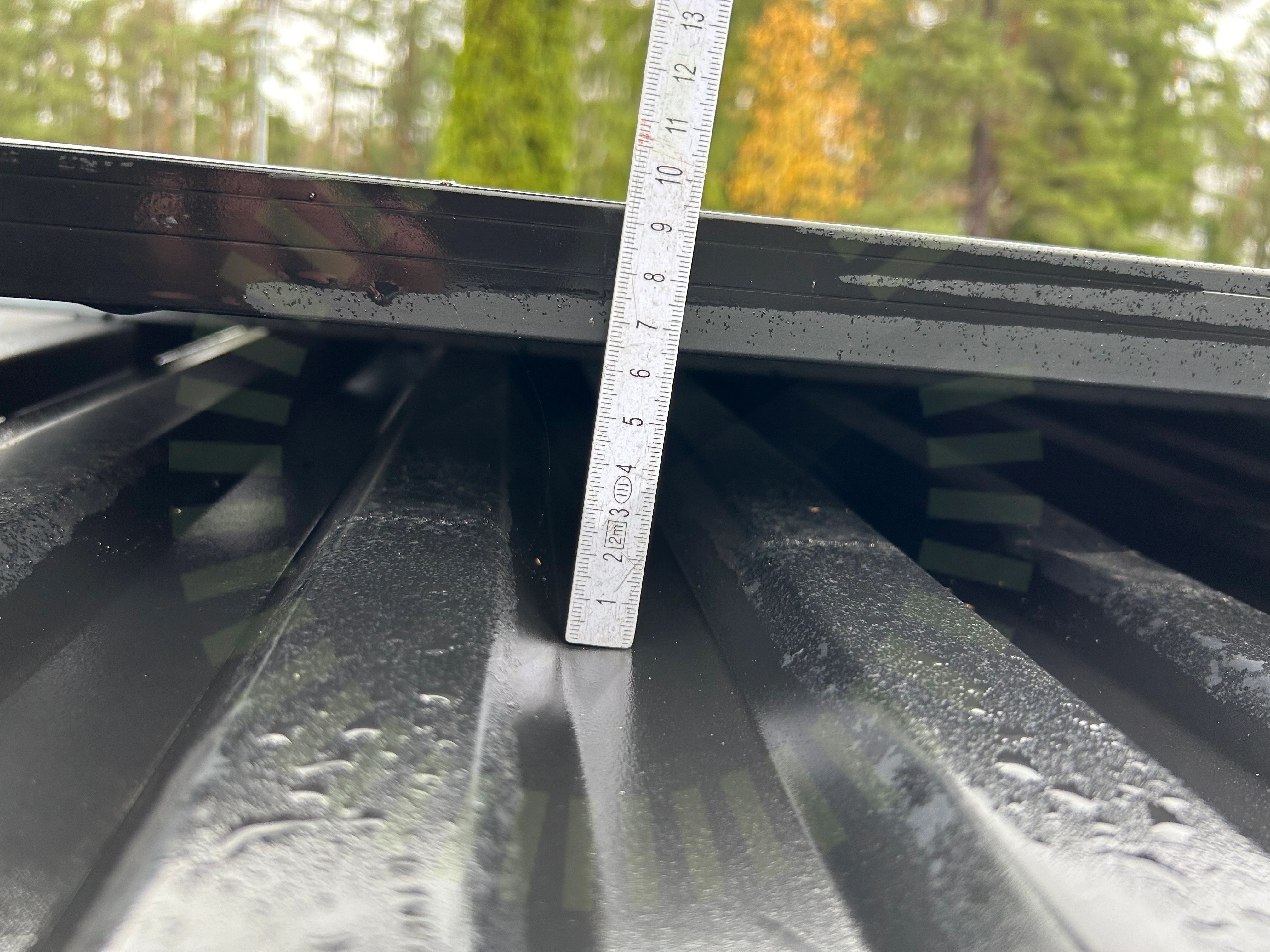

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8

Godkända kontrollpunkter

33/38

Avstånd till havAvstånd till havAvstånd till ytaDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKopplingslåda böjradieKopplingslåda böjradieLutningLutningPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

Ej tillgängligt vid besiktning

4/38

Förbindelse av kontakterFörbindelse av kontakterKontaktdonKontaktdon

Tak 1: Weland Stål: Råspont

Anmärkningar

1/22

Klämmor rätt förläggning

4.1 Klämmor rätt förläggning

Inte godkänd

Klämma ligger inte korrekt i skenan.

MA5111 Sid 1 (1) | Version 6 - 250408

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 2: Weland Stål: Plåttak Långskena

Anmärkningar

1/18

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/18

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/18

Potentialutjämningsledare

Tillbehör

Godkända kontrollpunkter

10/10

Anslutning back-upAnslutning till GridAnslutning till växelriktareAvstånd närliggande objektBakomliggande materialFastsäkring av produktFörskruvningJordspettPlaceringVäderskydd

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
