Besiktningsrapport

9.7

Installation genom

Svea Solar

Datum

2 mars 2023

Ort

Västerås, Västmanlands län

Skena överhäng

Säkerhetsavstånd

Kommunikationskabel förläggning

97% godkända3% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Tak, ESDEC Lutande Panntak

Anmärkningar

2/39

2.1 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

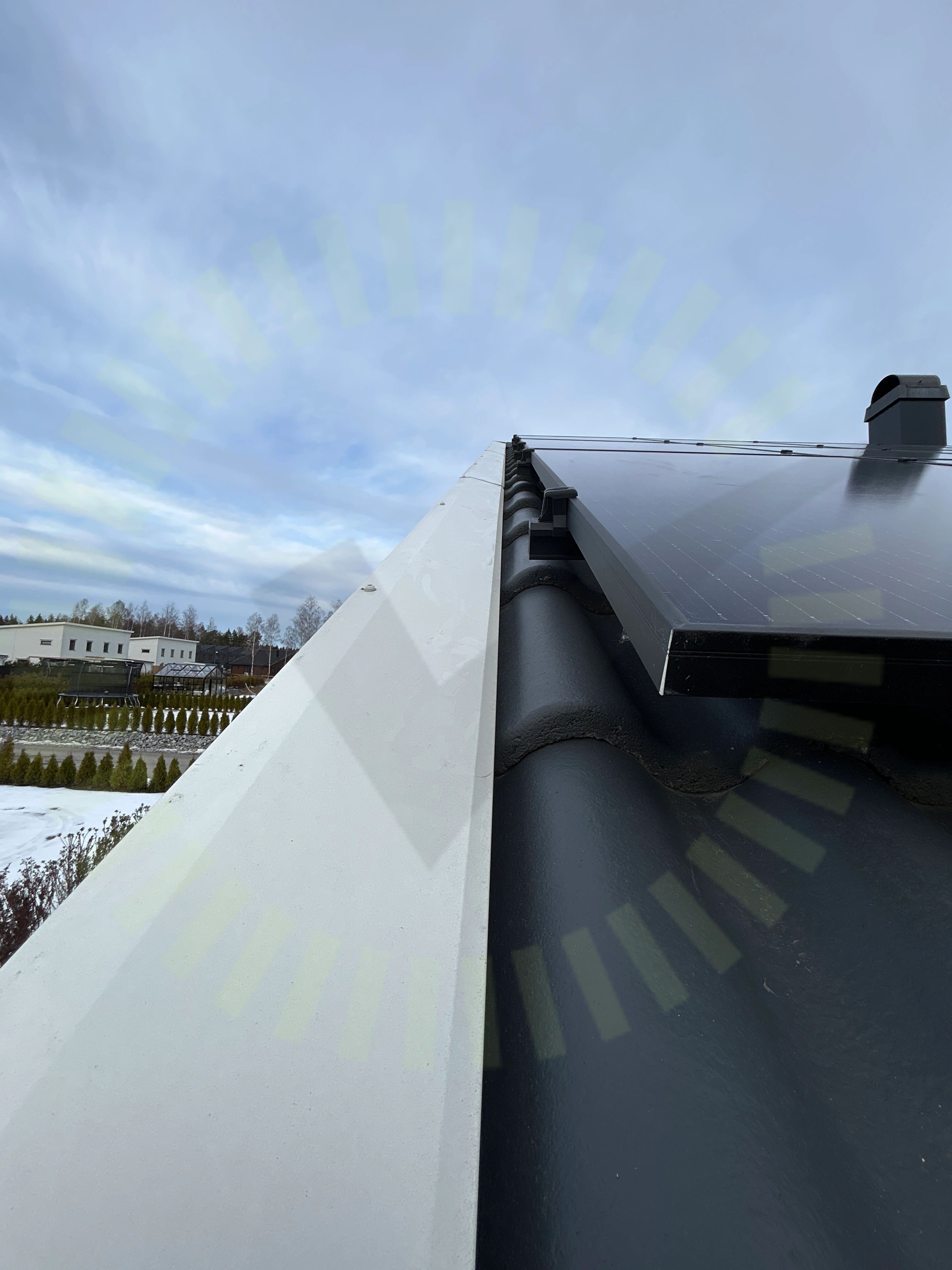

2.2 Säkerhetsavstånd

Inte godkänd

Panelerna är inte monterade med tillverkarens säkerhetsavstånd

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

36/39

Anpassade takpannorAnvänd skruv för klämmaAvstånd mellan takkrokarBärläktFrämmande materialHöjdjusteringInfästning skenaKabeluppfästningKlämmans placering i skenaKlämräckvidd för ställbart fästeLäktinfästningMittklämmorMontering av takkrokarPanelens ramhöjdPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkarvning av skenaSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningTakets lutningTakkrok infästningTakkrokens höjdjusteringTakkrokens orienteringTaklutningUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/39

Takgenomföring

Tak, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak, Trina: Vertex DE09.05

Godkända kontrollpunkter

15/16

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/28

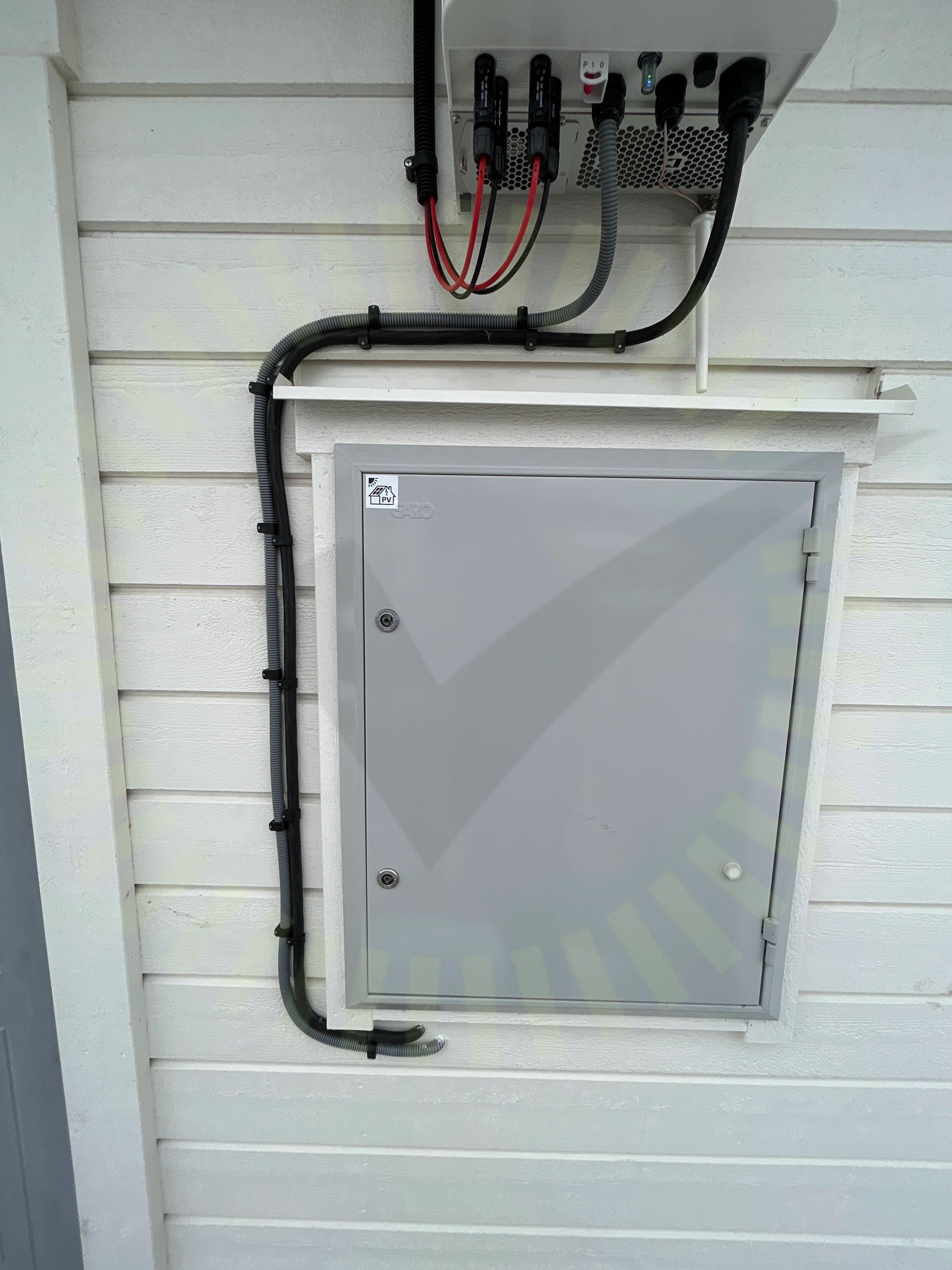

6.1 Kommunikationskabel förläggning

Rekommendation

Den använda flexslangen är inte gjord för utomhusbruk

Godkända kontrollpunkter

27/28

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
