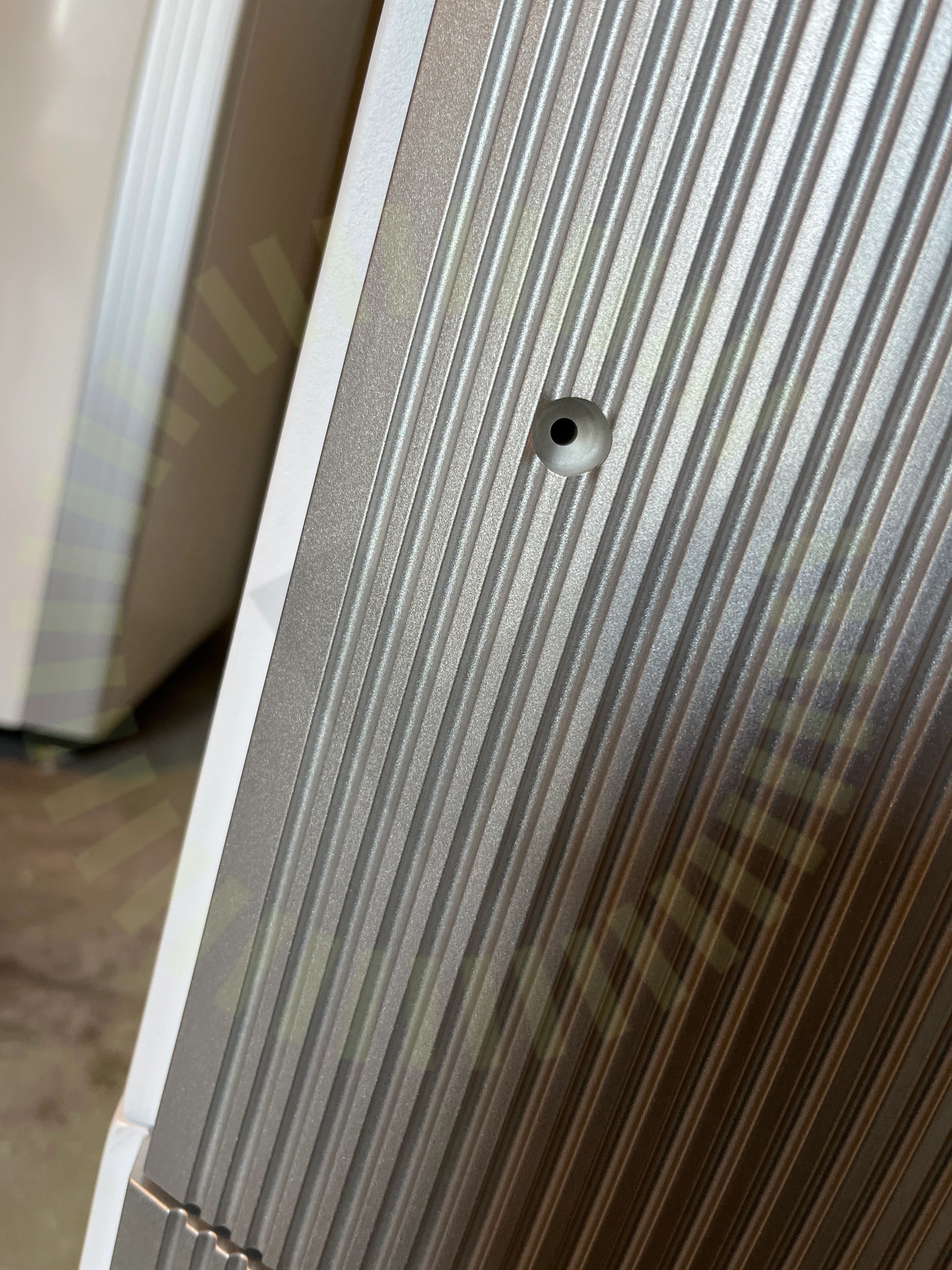

2.1 Batterikåpor
Inte godkändKåpor till batteriet är inte fastsäkrade. Skruvar saknas.
SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 36
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
9 december 2024
Ort
Västra Frölunda, Västra Götalands län
97% godkända3% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
OptimerareTigo TS4-A-O
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2-(5-10)K-T2
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/13

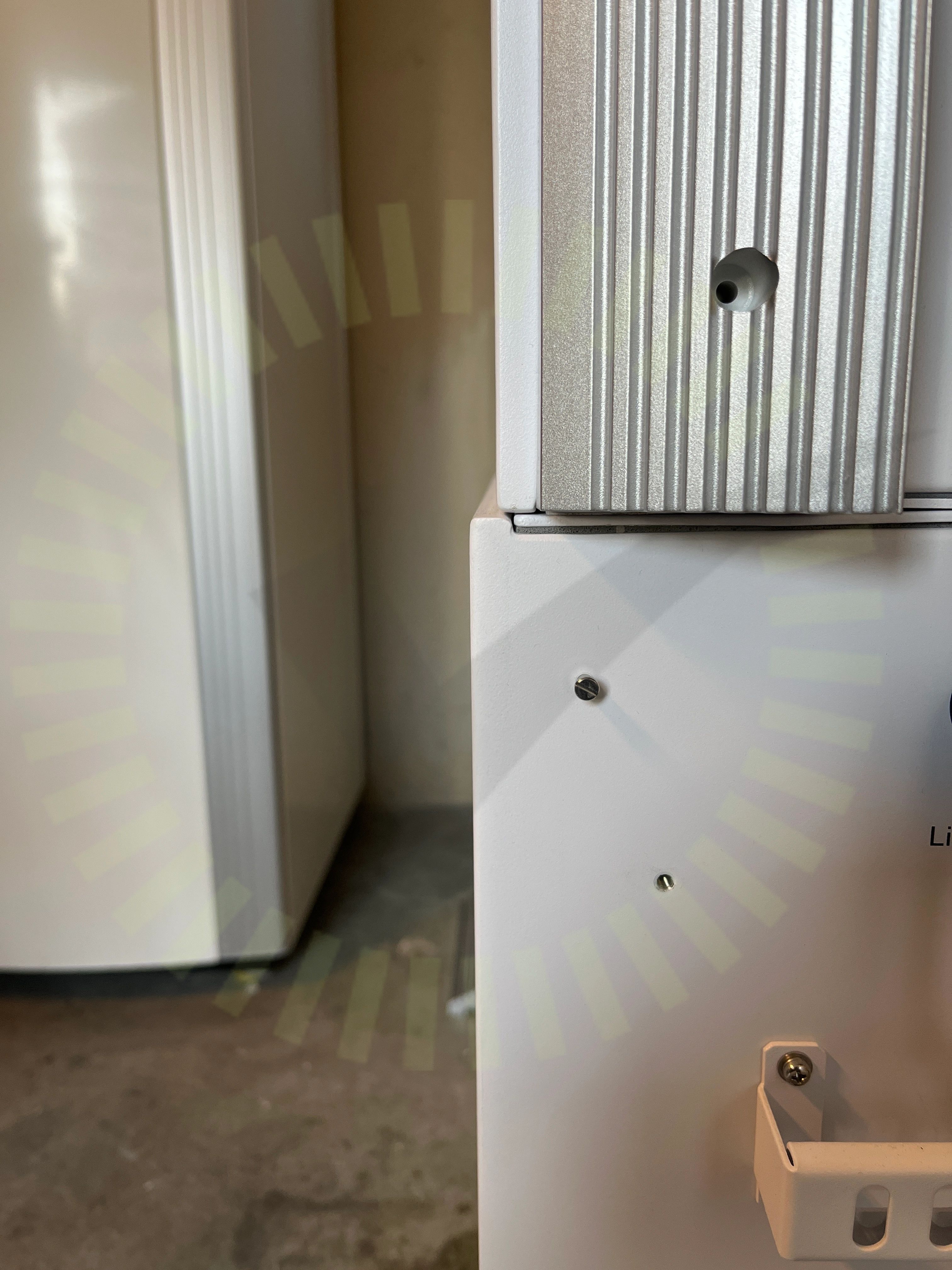

2.2 Sammansättning av komponenter
Inte godkändStyrenheten är inte staplad rakt ovanför batterimodulerna.
SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 21 och 25
Godkända kontrollpunkter
11/13Anslutning till växelriktareAvstånd närliggande objektBatteri PEDC anslutning batteriFastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Optimerare
Godkända kontrollpunkter
5/5DC KontakterFastsäkring av produktInfästningKabeluppfästningSkada
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24

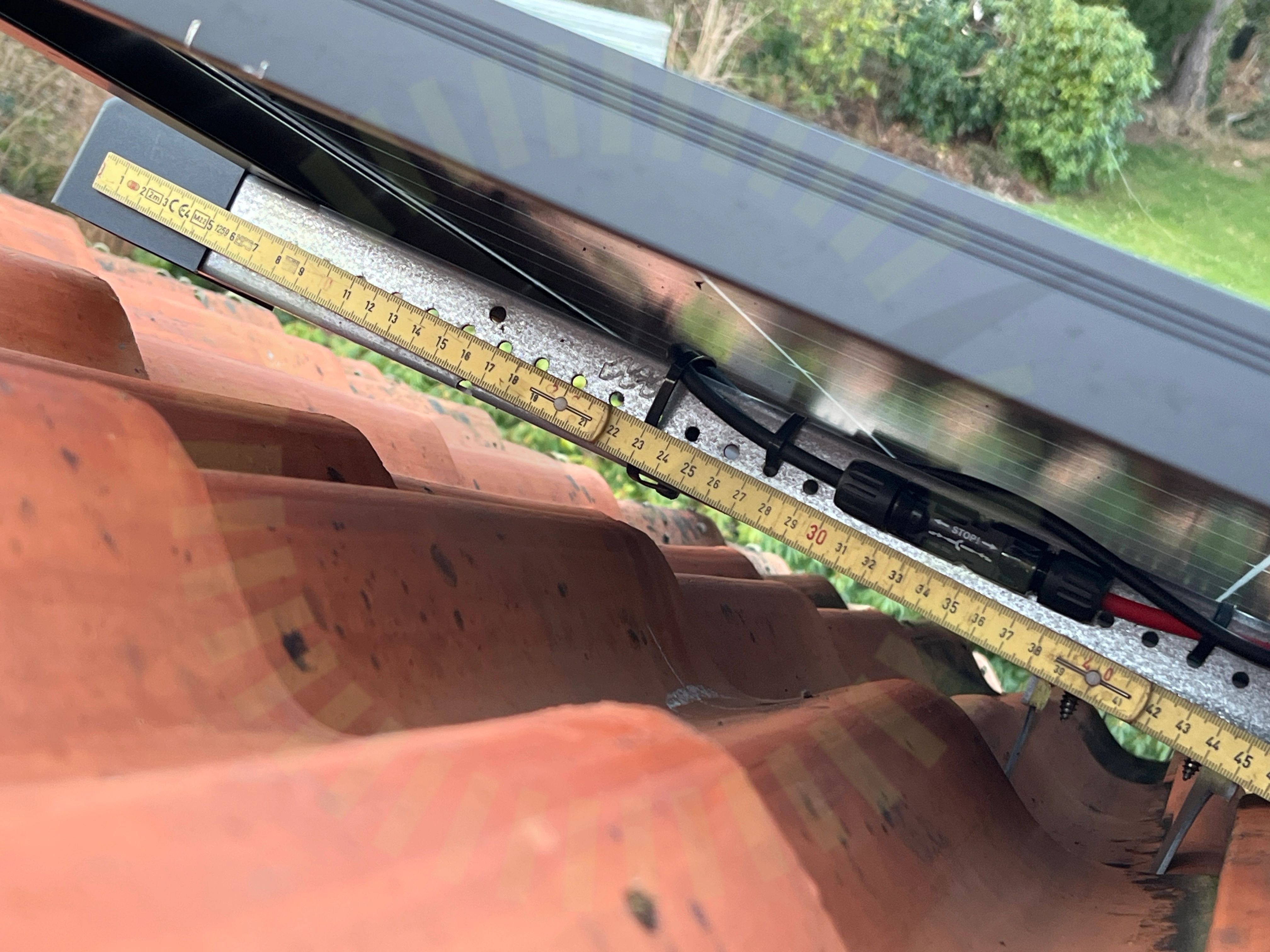

6.1 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35

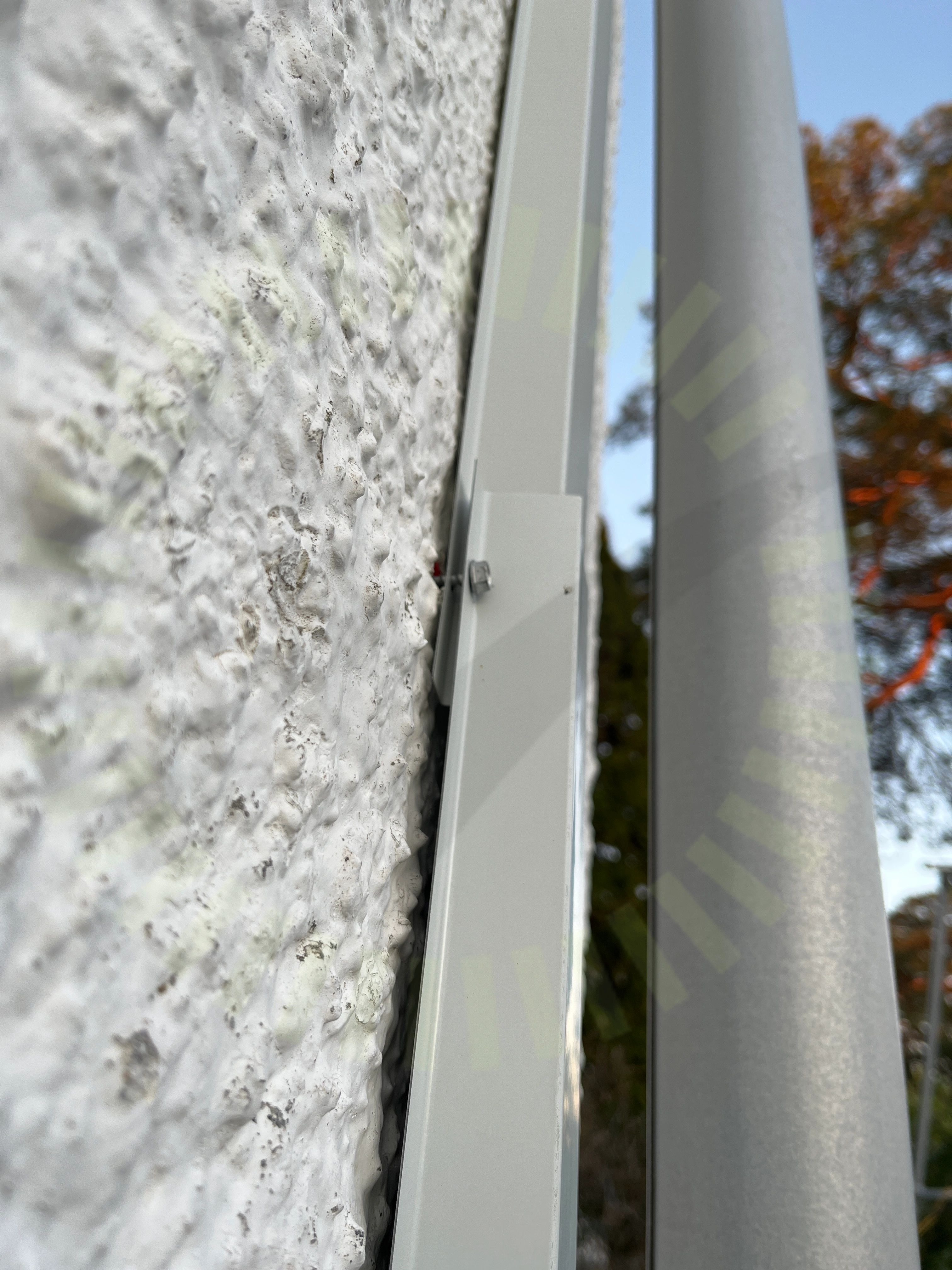

9.1 DC Kablage skydd
KundkommentarKabelskyddet är förlagt så att snön samlar sig på kabelskyddet.

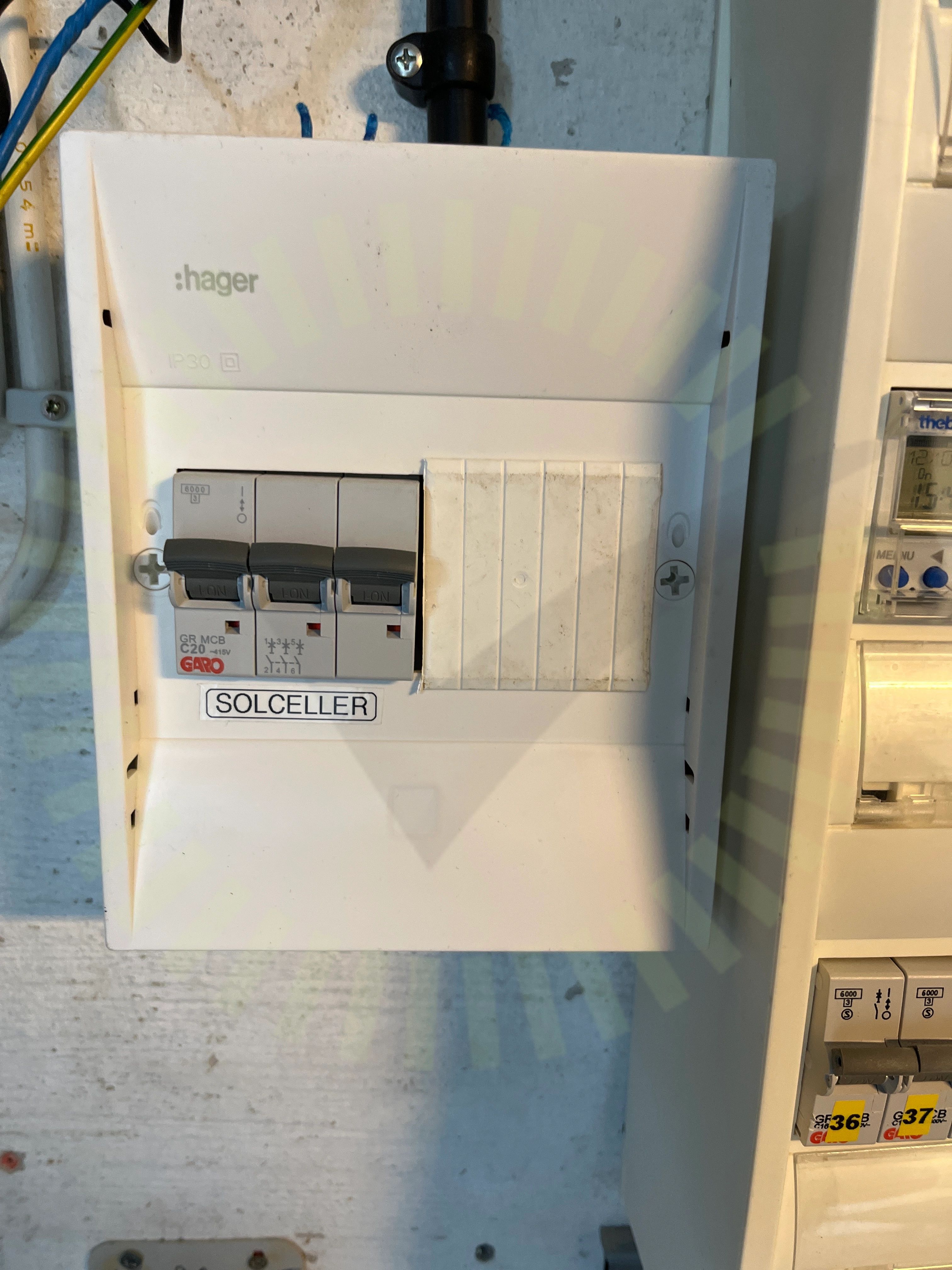

9.2 Jordfelsbrytare
Inte godkändJordfelsbrytare inte installerad enligt gällande krav.
SAJ Rooftop Solar Inverter Instruction manual, Sida 29
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
