Institutet för Solenergikvalitet

Besiktningsrapport

6.0
x

Installation genom

GuldSolByggen

Datum

28 september 2023

Ort

Oxelesund, Södermanlands län
Kontakter
Mittklämmor
Skenans utstick för klämma
72% godkända28% ej godkända

Om installationen

PanelerDenim U N3 XXX BTG 108H
OptimerareFerroAmp: SSO 8kW
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareFerroAmp 14kVA
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
GuldSolByggen

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Optimerare

Anmärkningar

3/18
Avstånd närliggande objekt

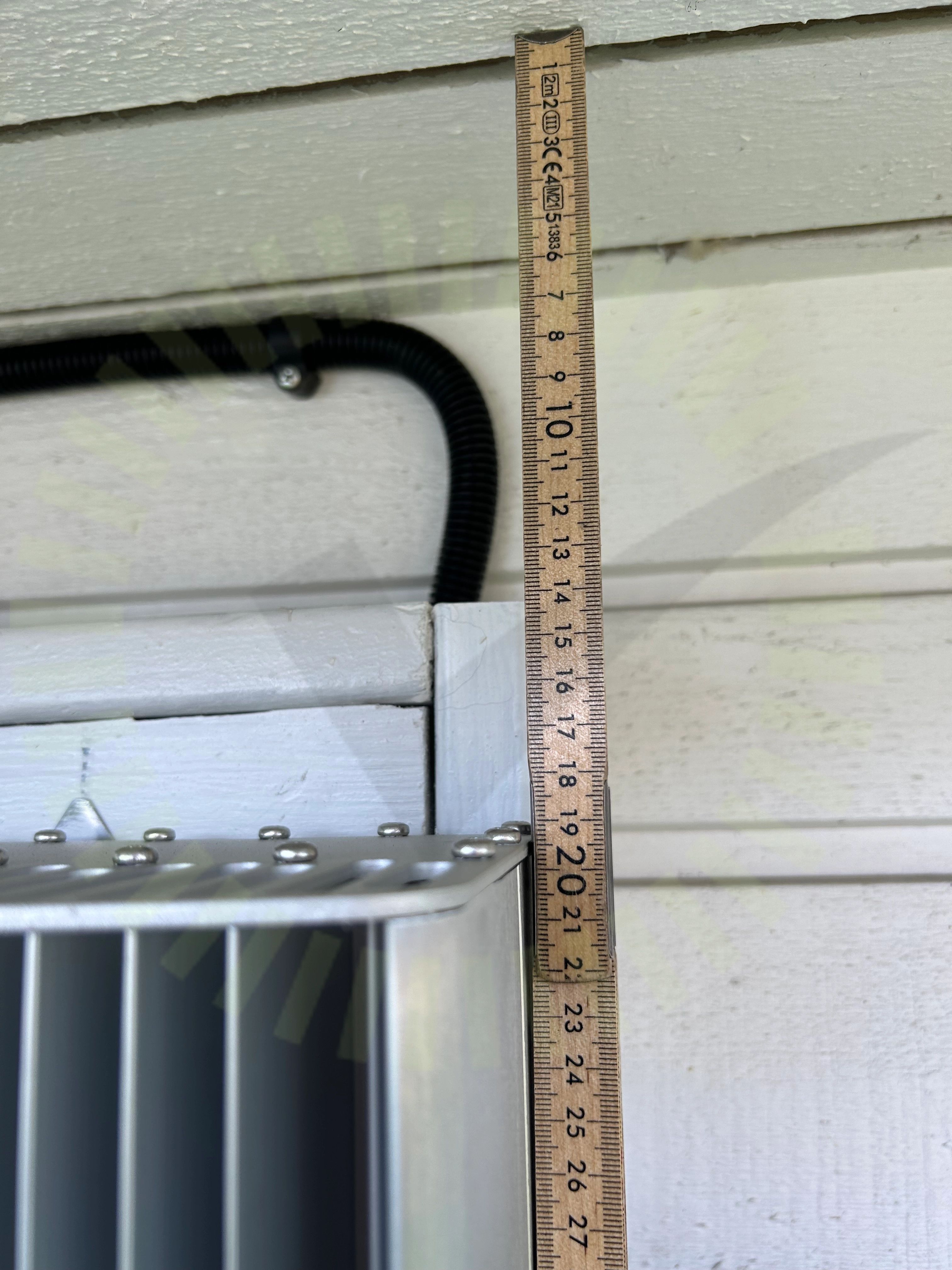

2.1 Avstånd närliggande objekt

Inte godkänd

SSO är placerad för nära taket.

FerroAmp: SSO Manual Rev C02 191107, Sida 6

2.2 Fördelningslåda SSO

Inte godkänd

Fördelningslåda för SSO:er saknas. SSO:er är inte avsäkrade och saknar en DC brytare.

Kontakter

2.3 Kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/18
DC Min SpänningDirekt solljusDragavlastadeFastsäkring av produktFastsäkring av produktFörskruvningKabelKabeldimensioneringPlaceringSkadaVäderskyddVärmeutveckling

Ej tillgängligt vid besiktning

3/18
DC Max SpänningDC Max StrömMax total effekt

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Denim U N3 XXX BTG 108H

Anmärkningar

7/17
Kontaktdon

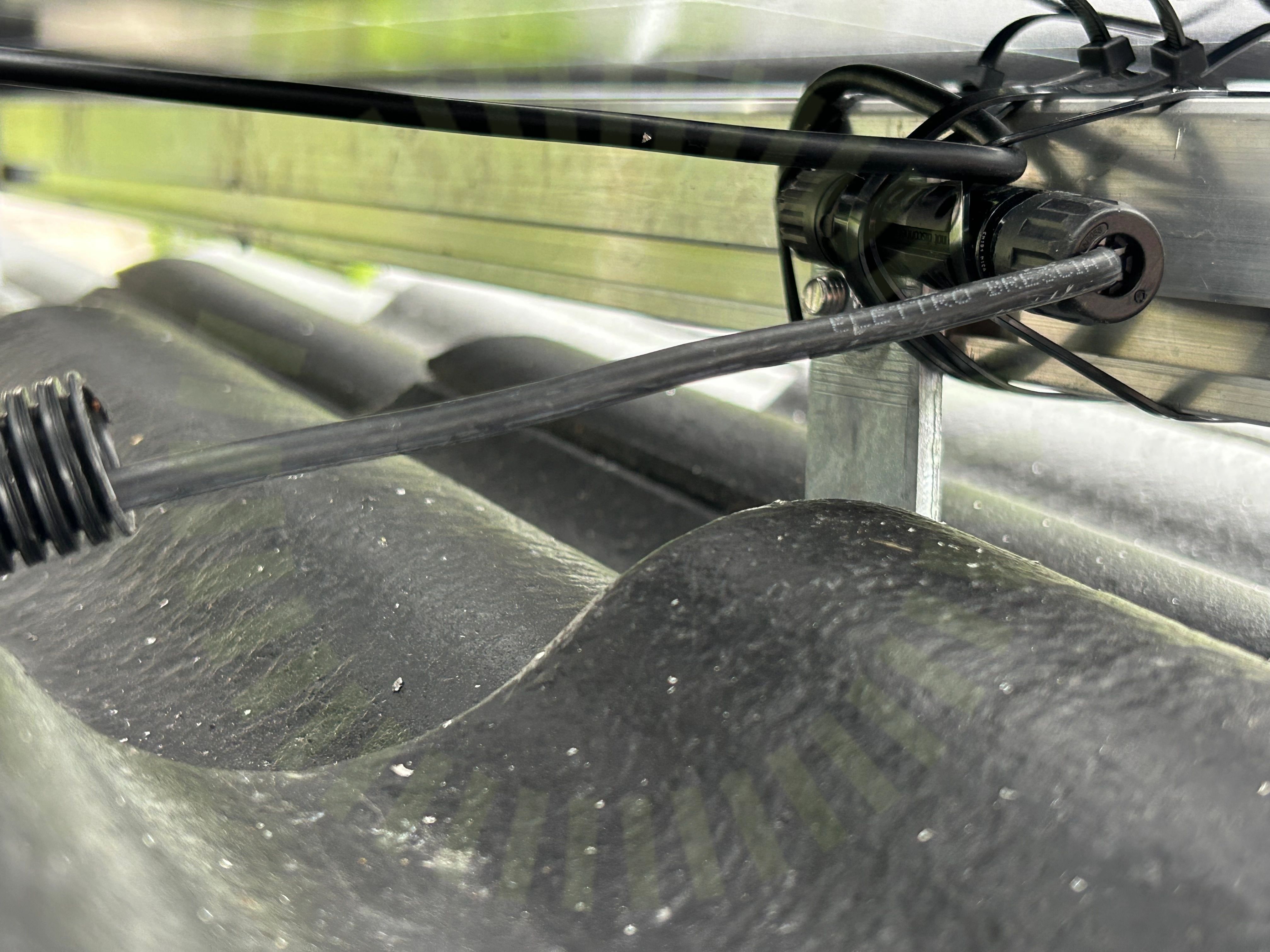

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.
Skador på panel

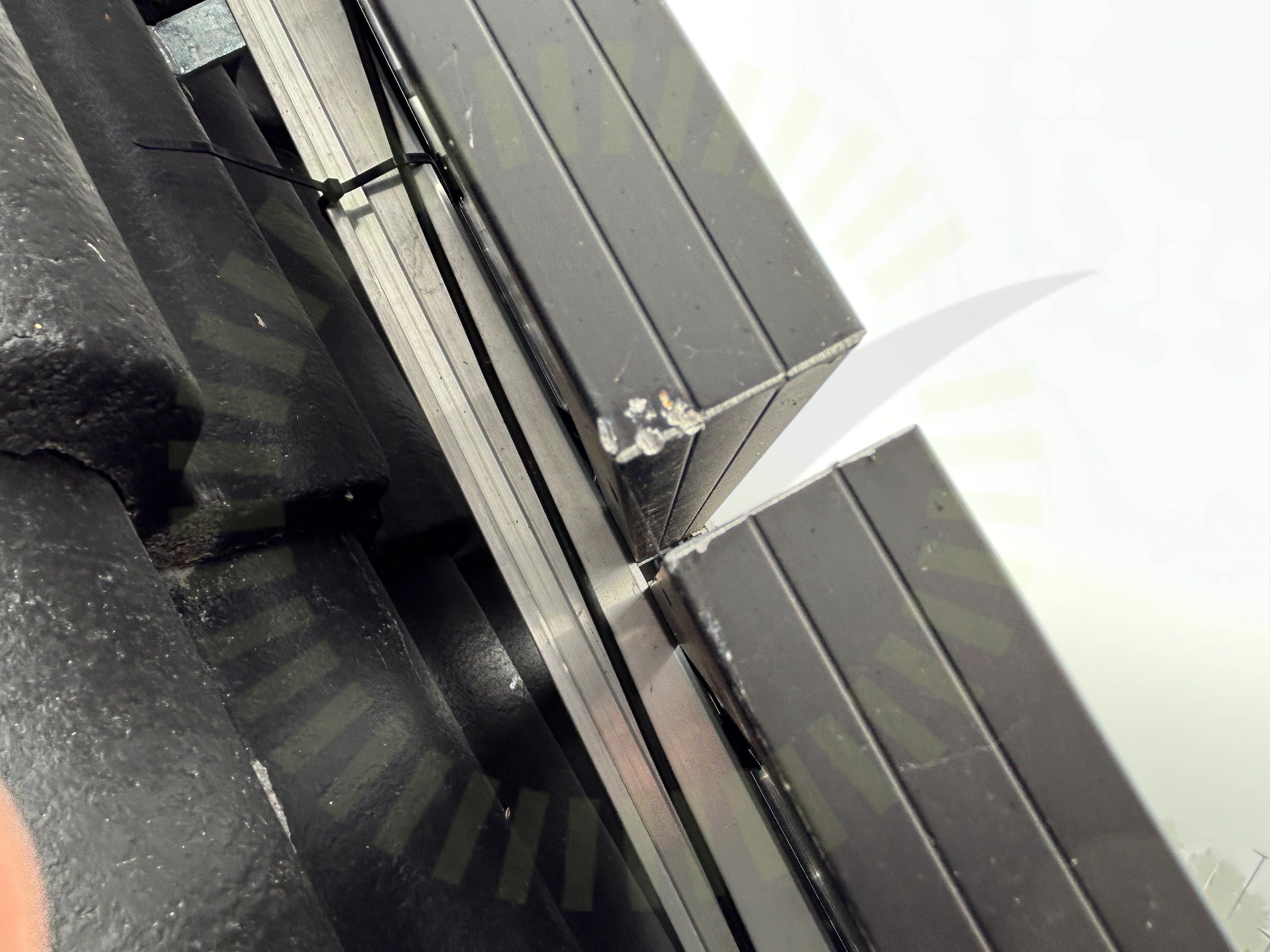

4.2 Skador på panel

Inte godkänd

Panelramar har tagit skada. Tydliga repor och inbuktningar syns i ramen på flera av panelerna.

Klämmornas placering

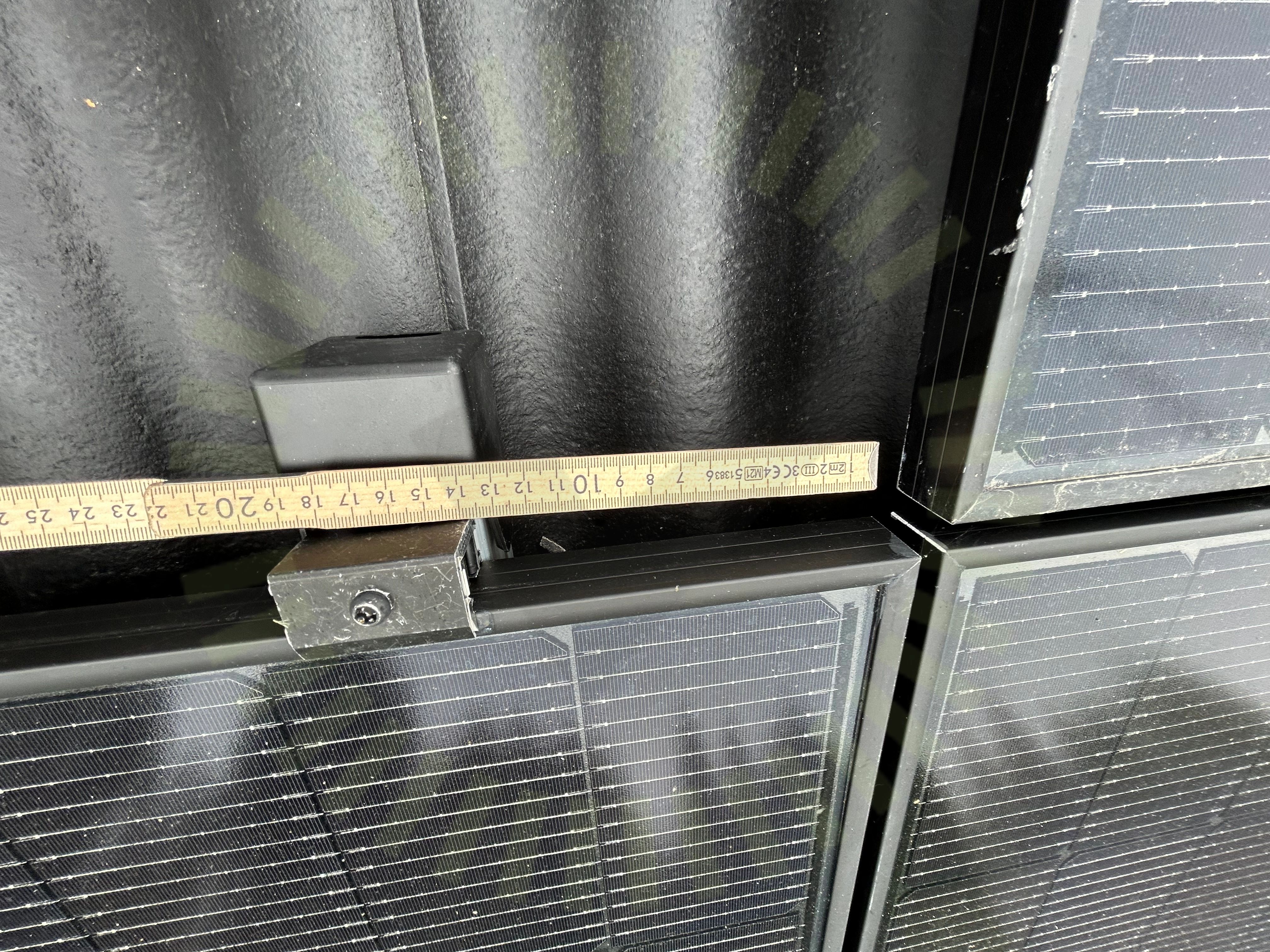

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Panelkablagets böjradie

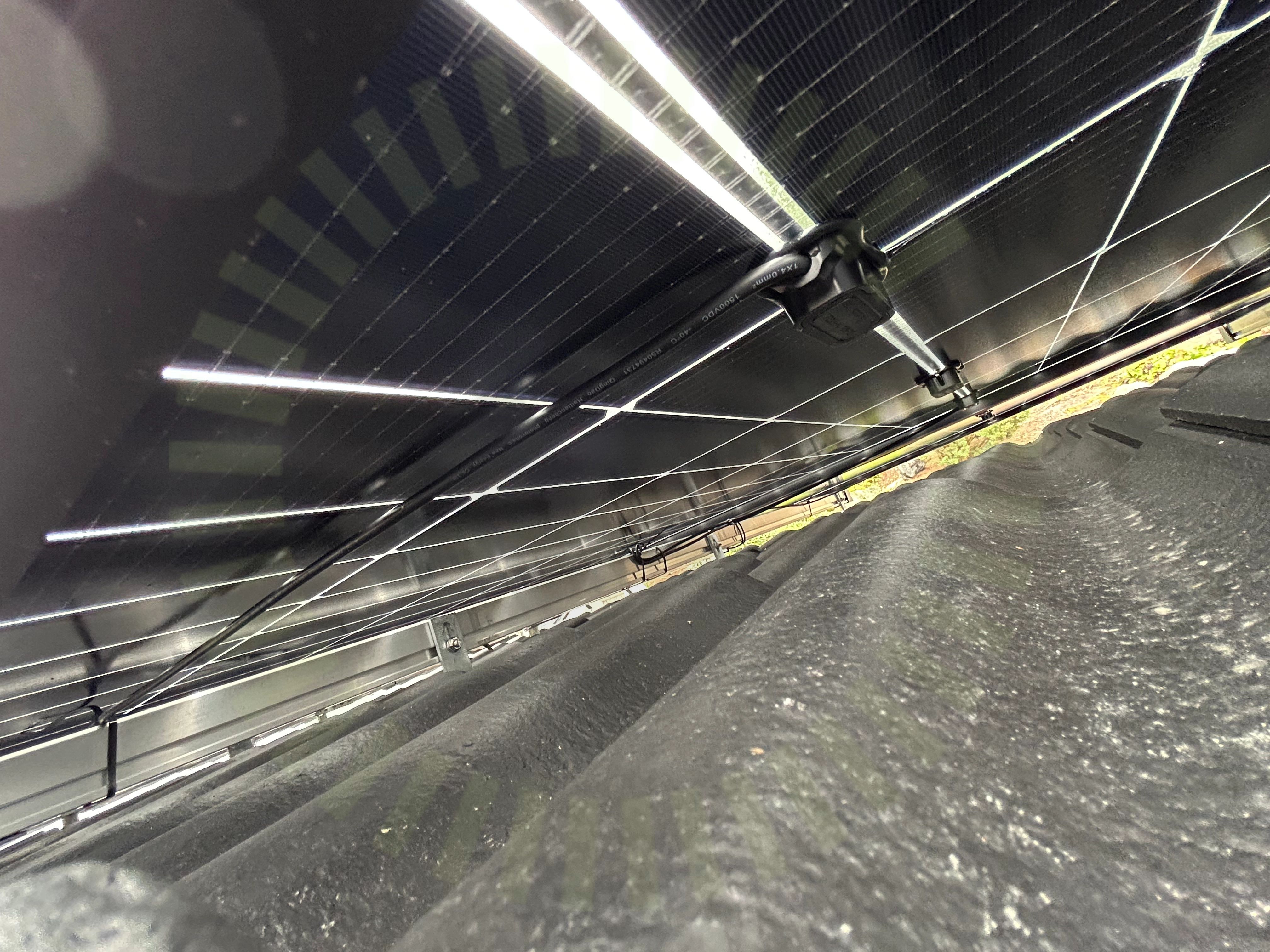

4.4 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3), Sida 248
Klämmornas överlappning

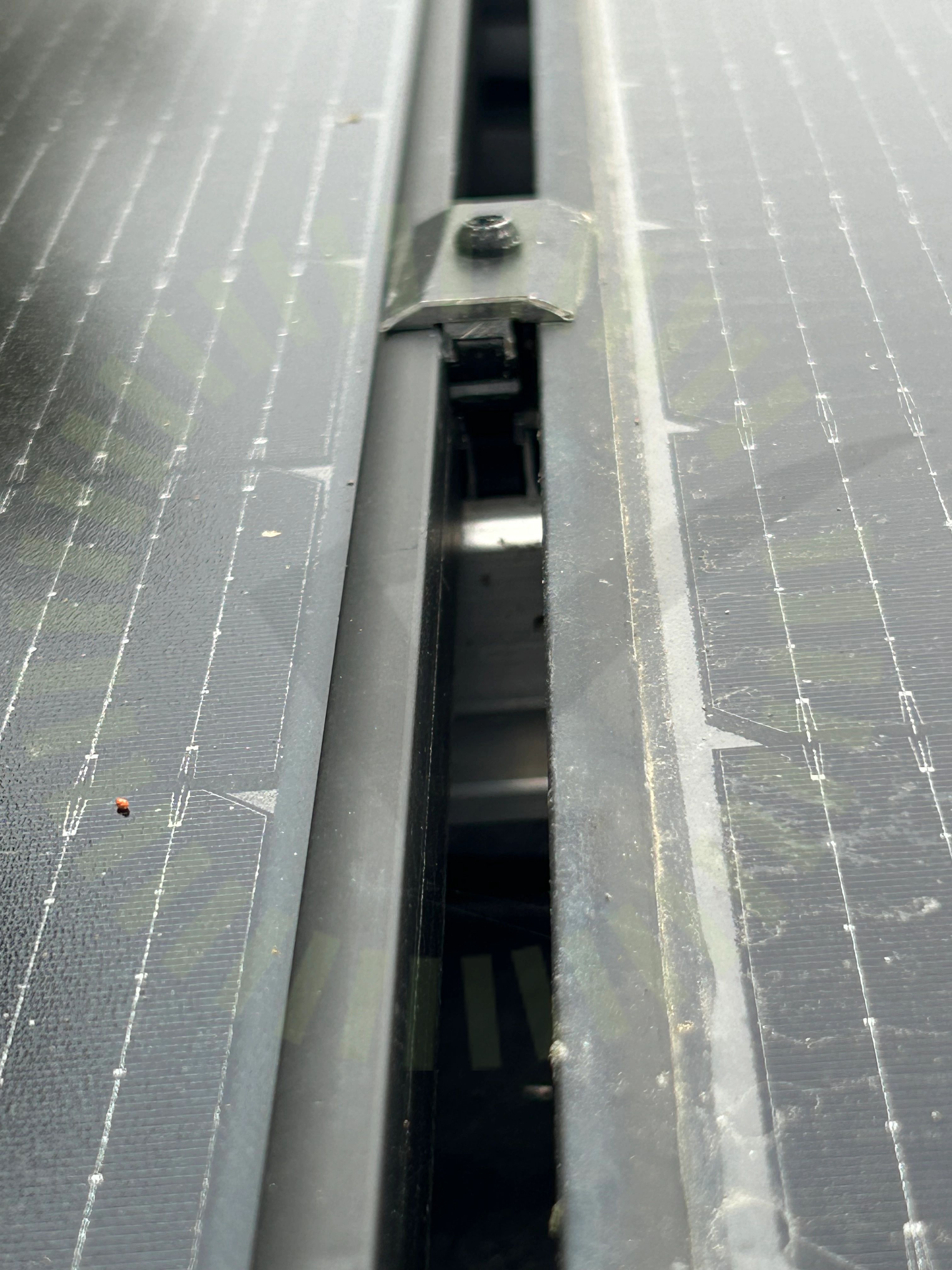

4.5 Klämmornas överlappning

Inte godkänd

Panelerna är inte monterade dikt an mittklämman. Överlappningen blir undermålig.

Denim: Installation manual for glass glass modules 2023.06, Sida 7

4.6 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)
Stress på kontakter

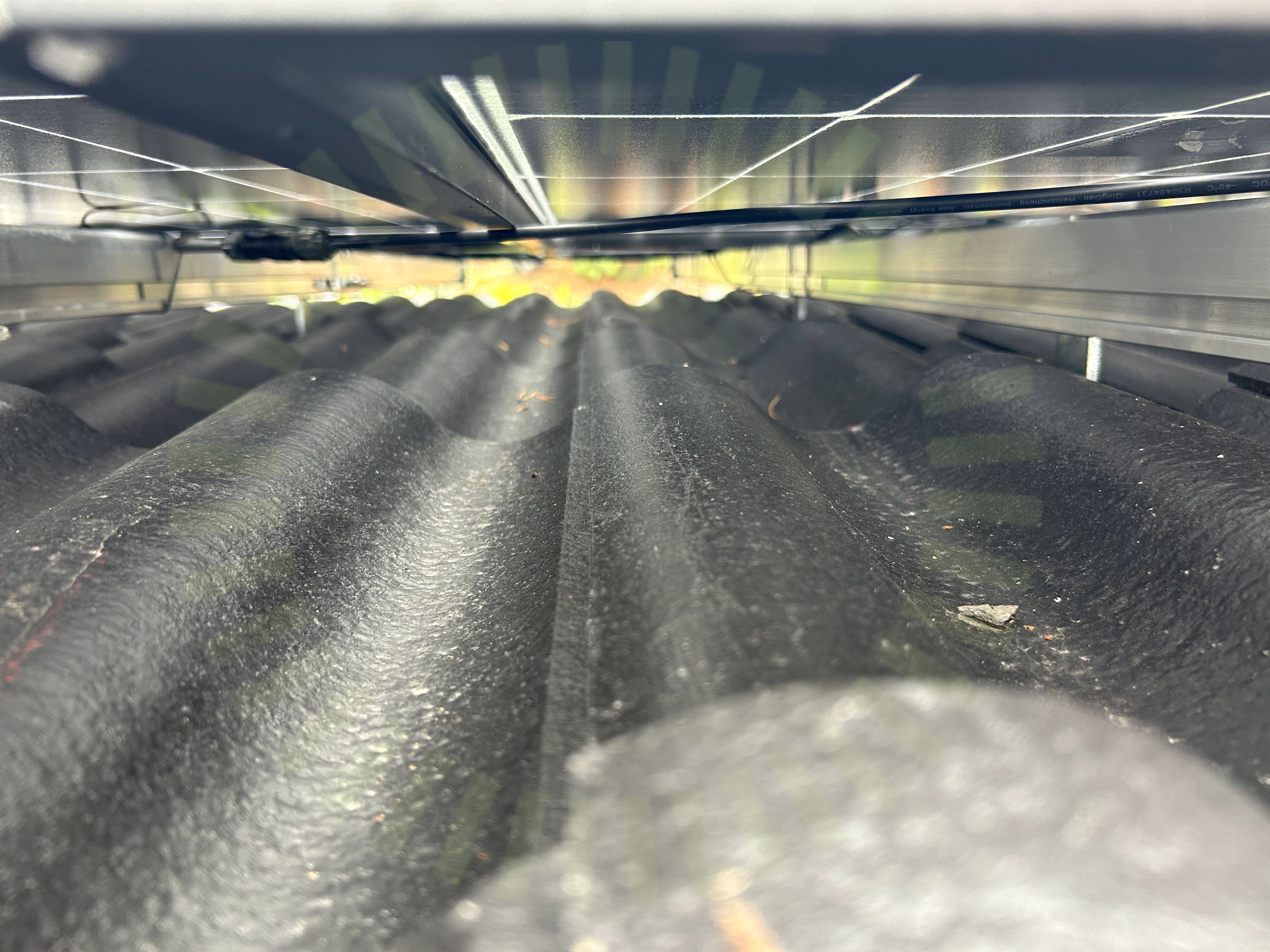

4.7 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekLutningPunktbelastningSkuggningSpänningar i ram

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

14/22
Placering

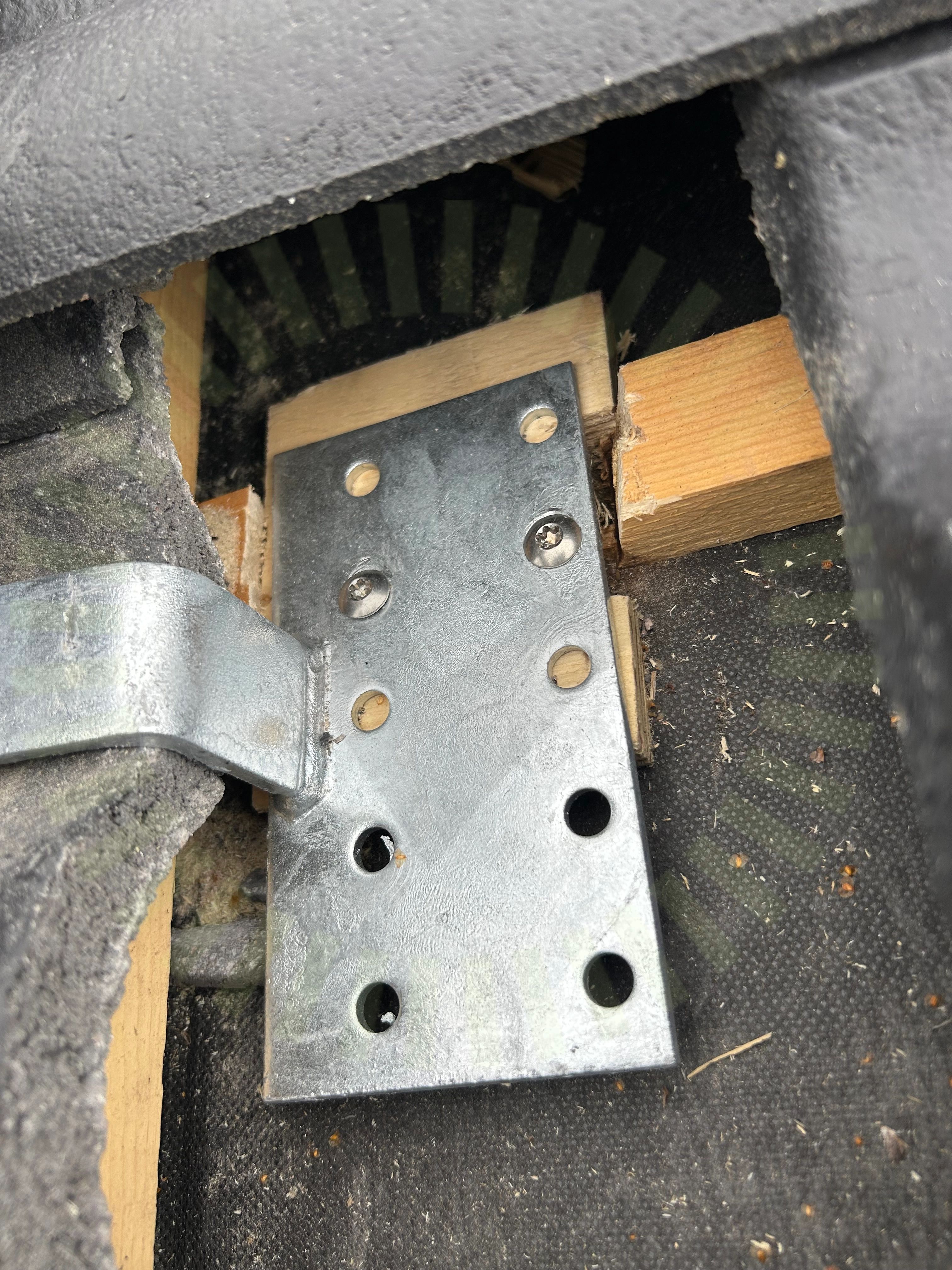

5.1 Placering

Rekommendation

Fästen har placerats så ströläkt har behövt sågas av ner till takpapp. På vissa ställen förekommer takklister, men inte vid alla. Återkommande kontroller av undertak för att säkerställa att läckage ej förekommer rekommenderas.

Kabeldragning mellan takytor

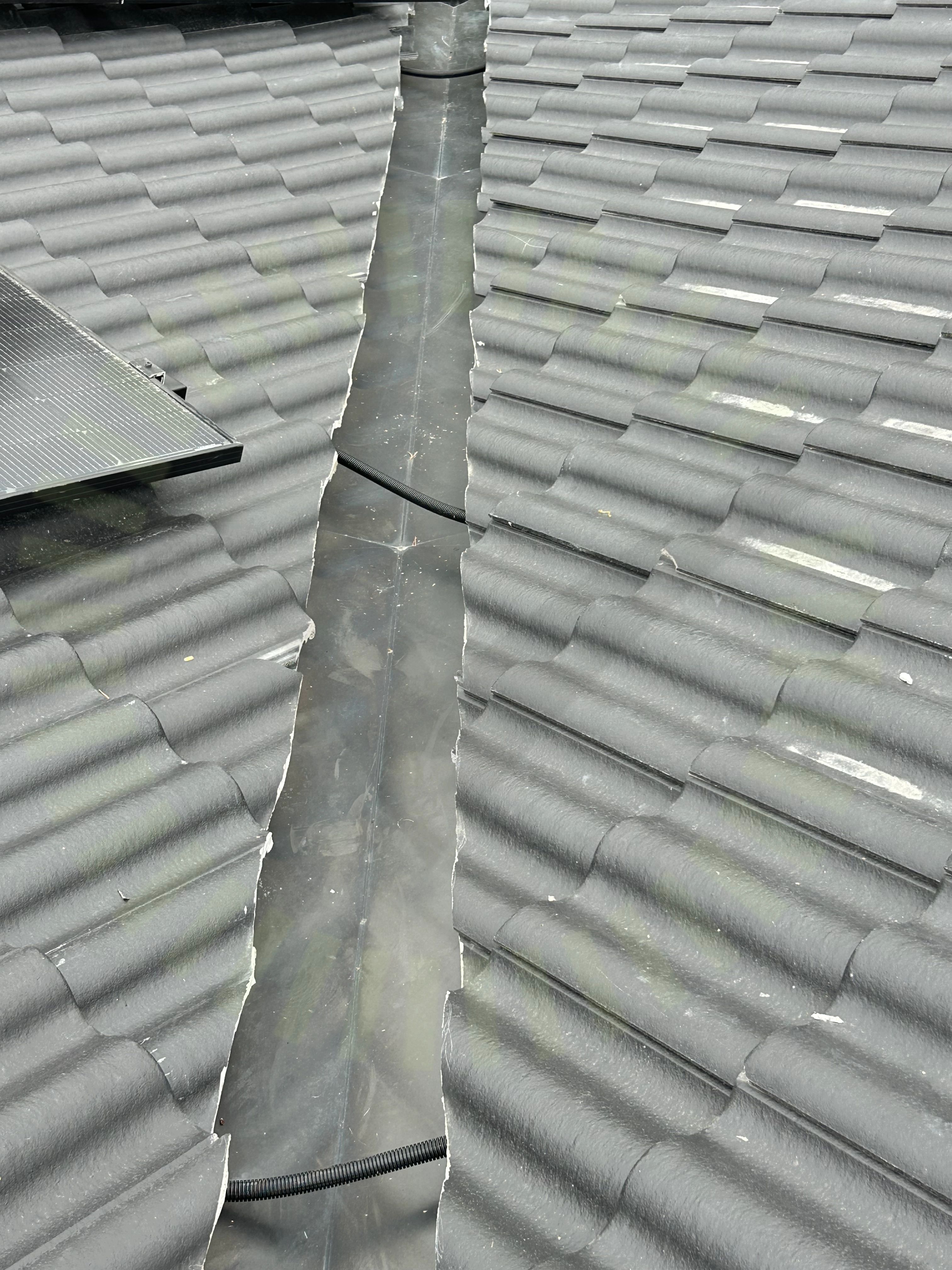

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

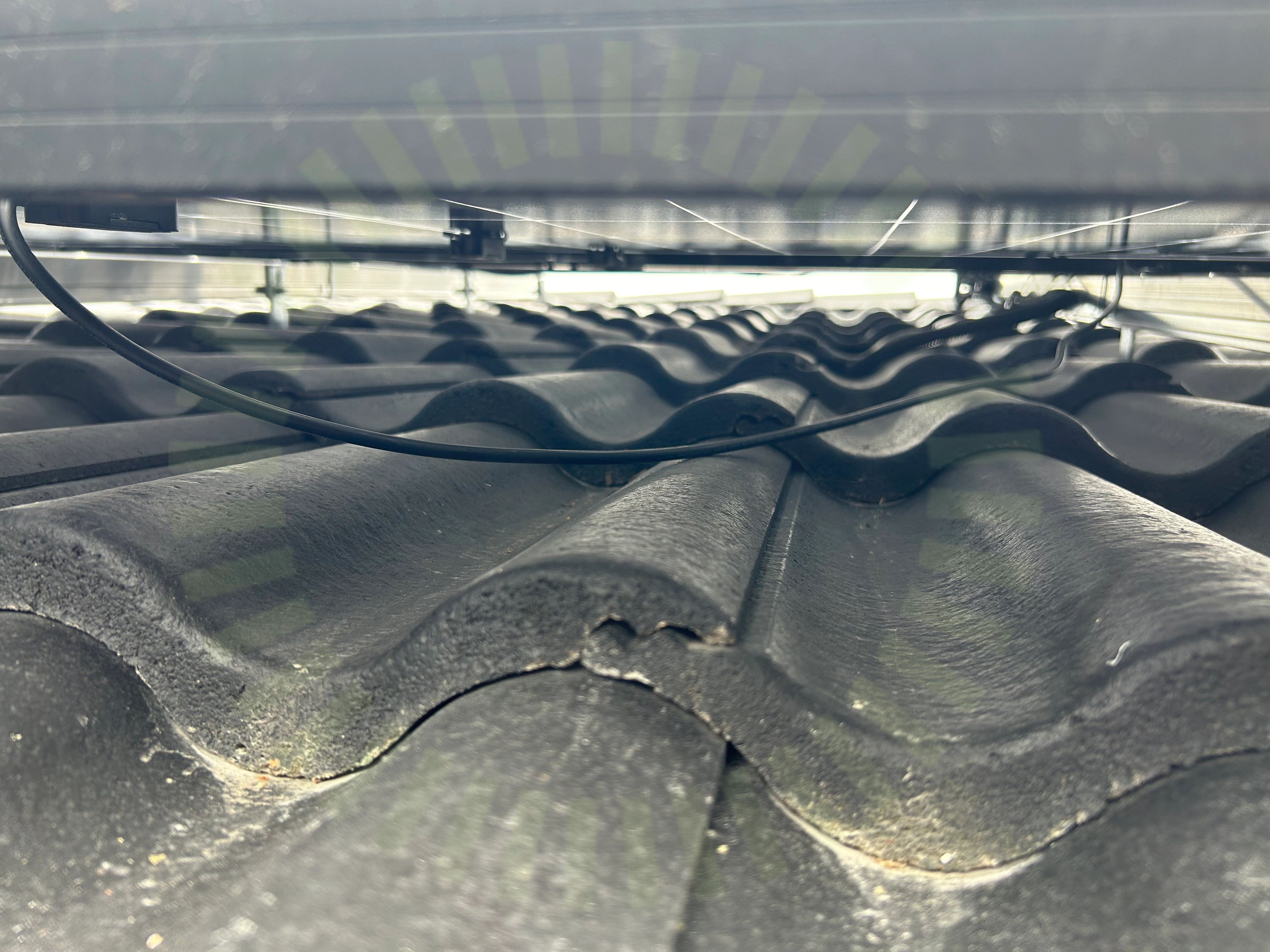

5.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Mittklämmor

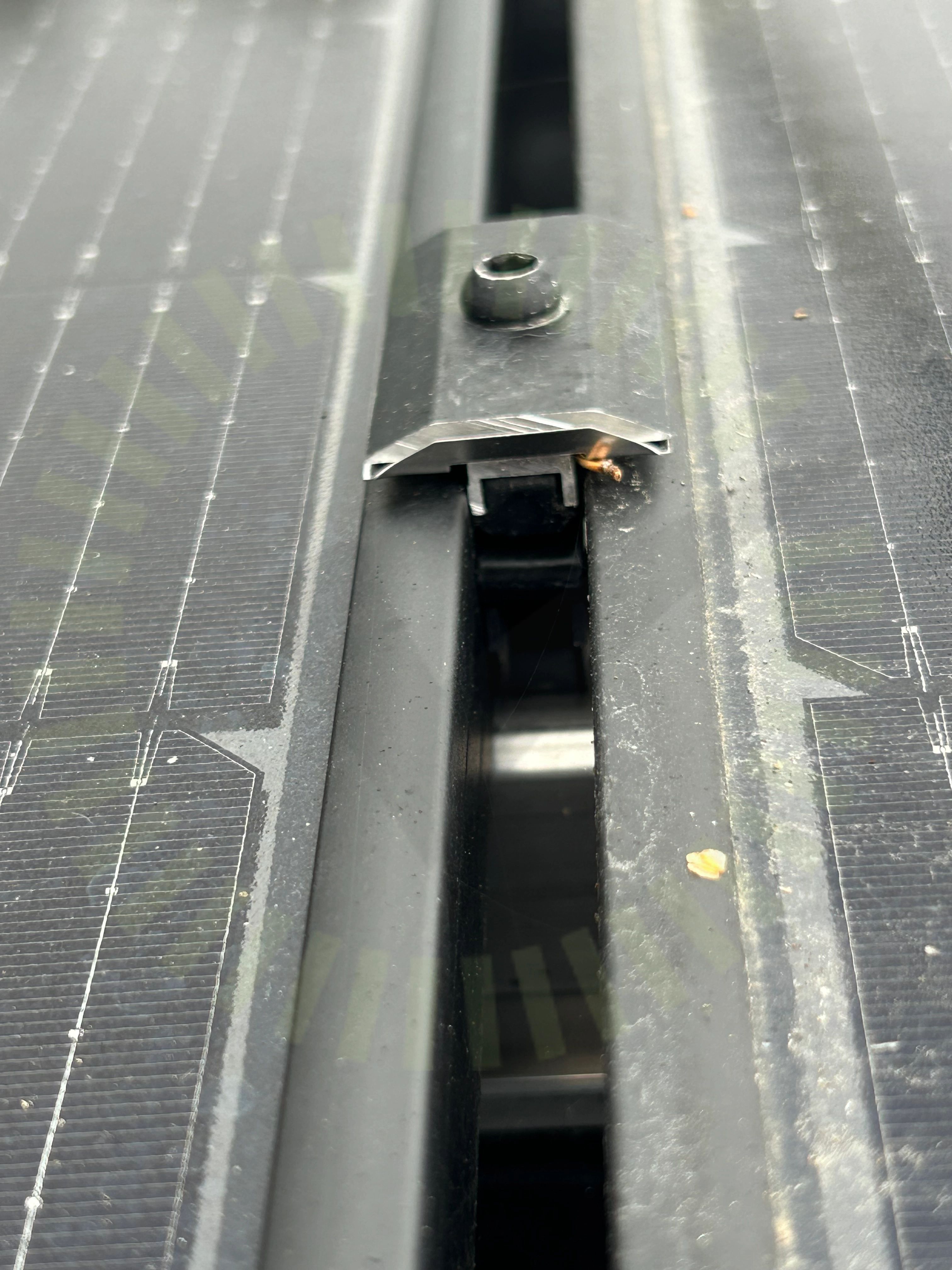

5.4 Mittklämmor

Inte godkänd

Mittklämma är inte åtdragen.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 23
Råspontsinfästning

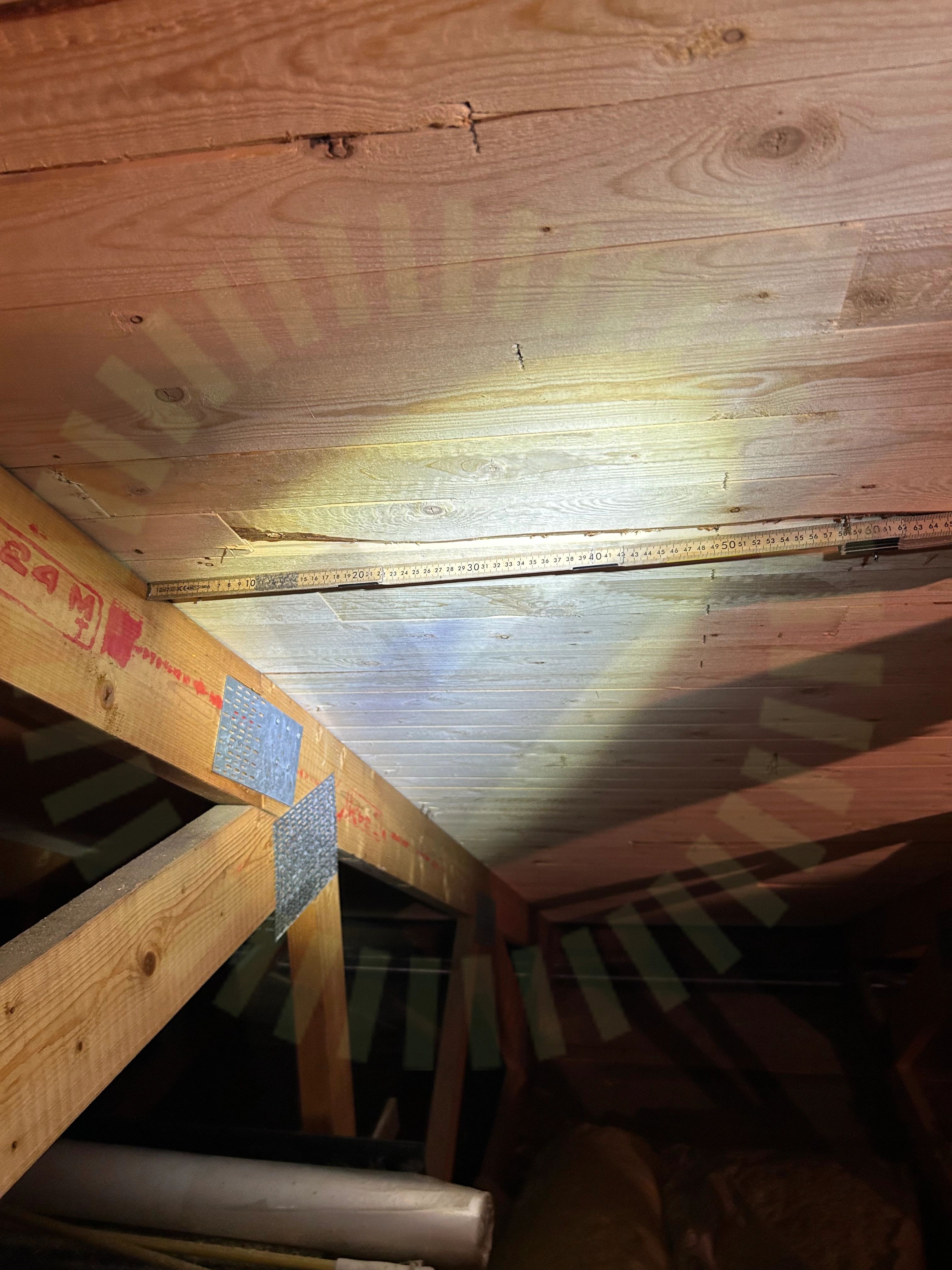

5.5 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda och kroken är placerad för långt ifrån takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Skador

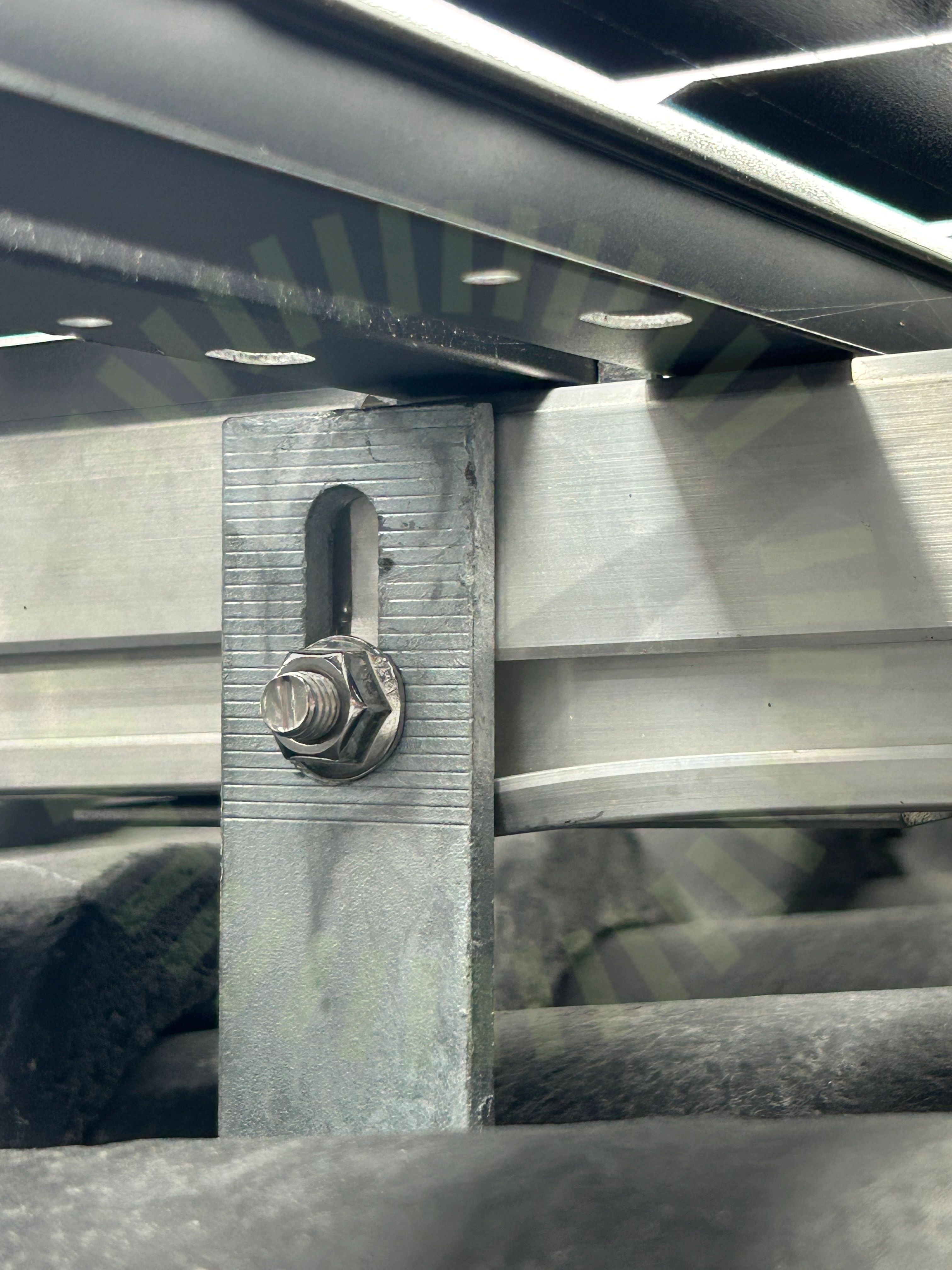

5.6 Skador

Inte godkänd

Skador noterade på delar av montagesystemet.

Skador på tak

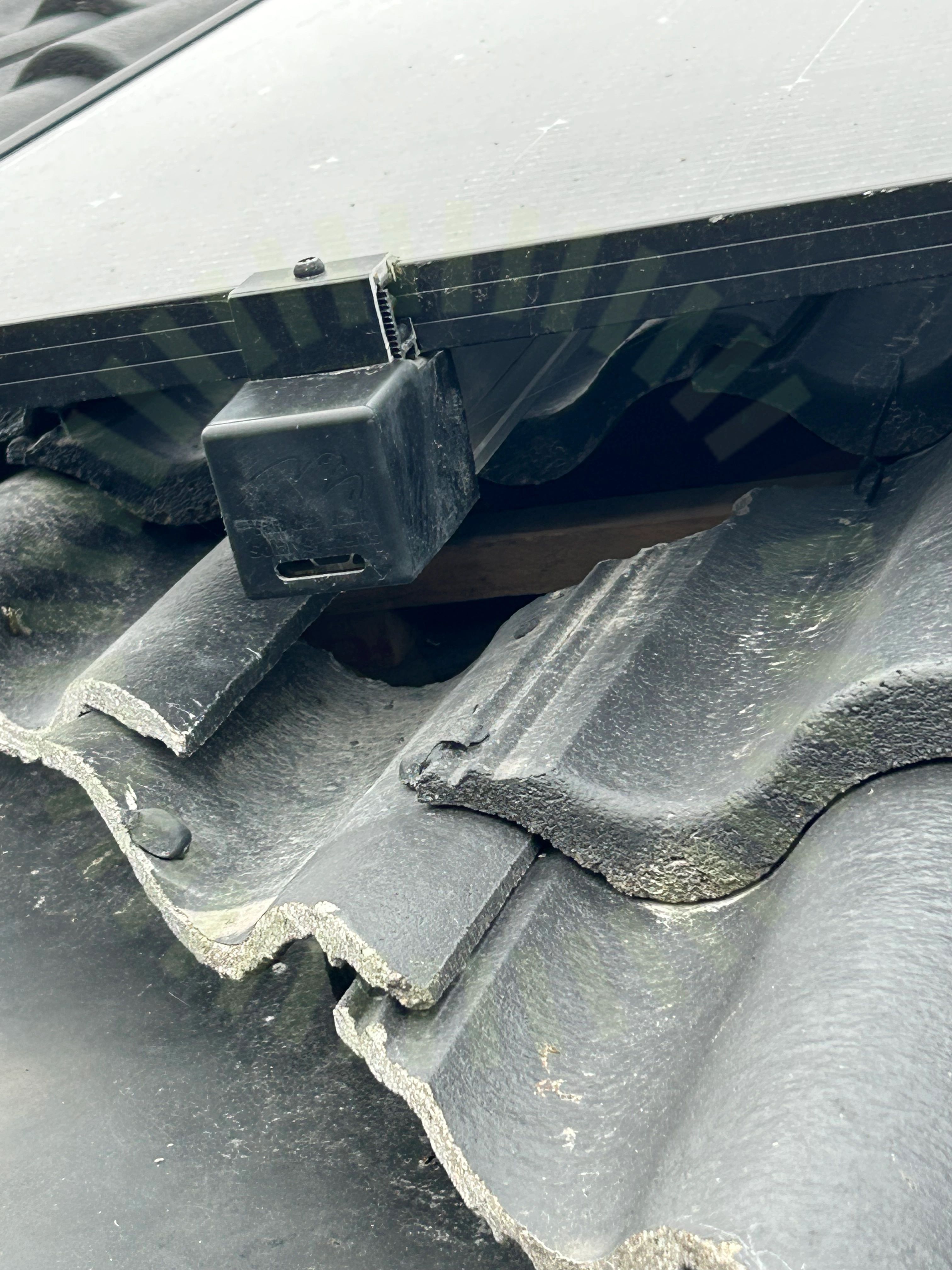

5.7 Skador på tak

Inte godkänd

Skador på tak noterade runt installationen. Trasiga takpannor och skadat nockband.

Skenans utstick för klämma

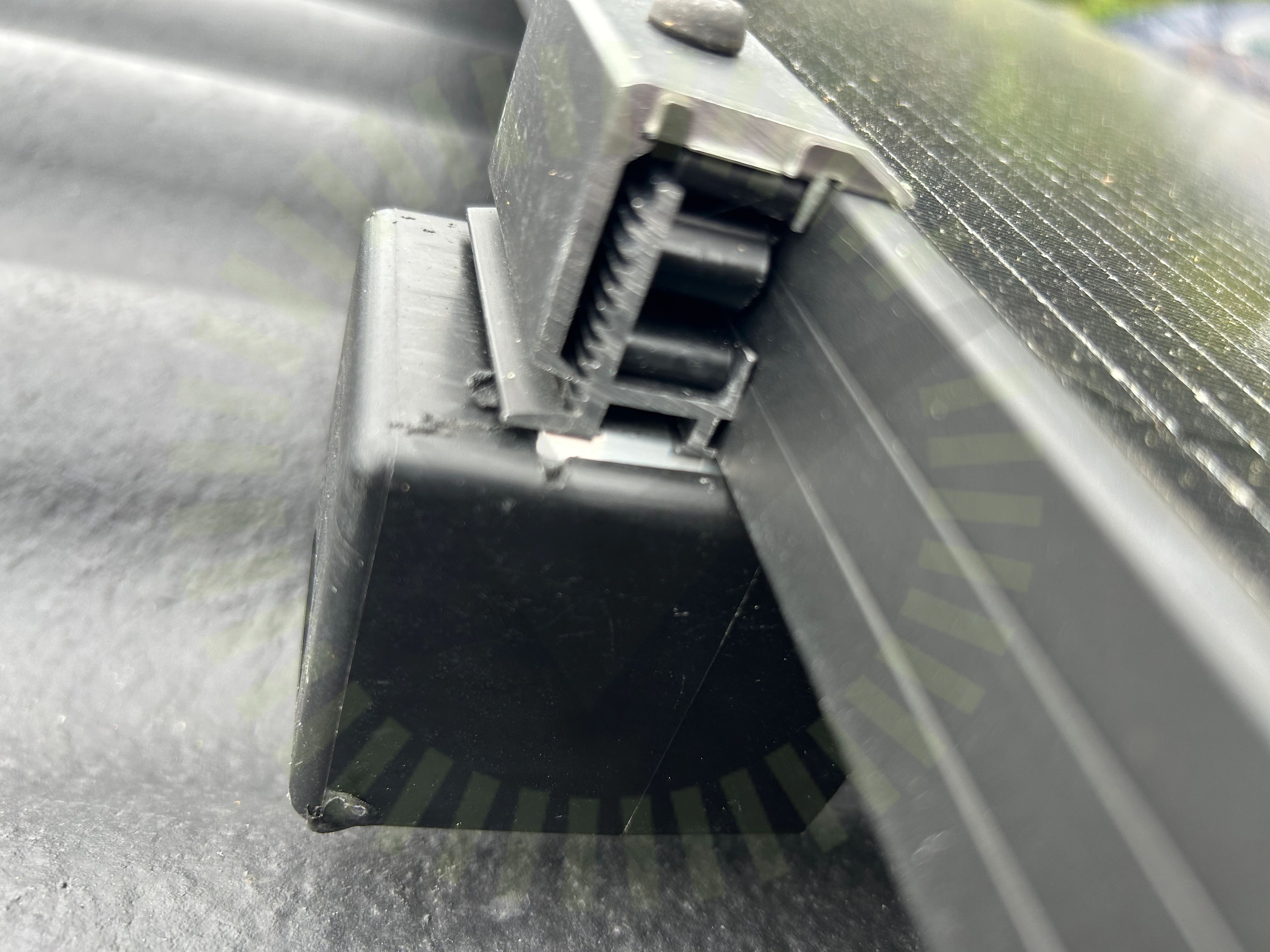

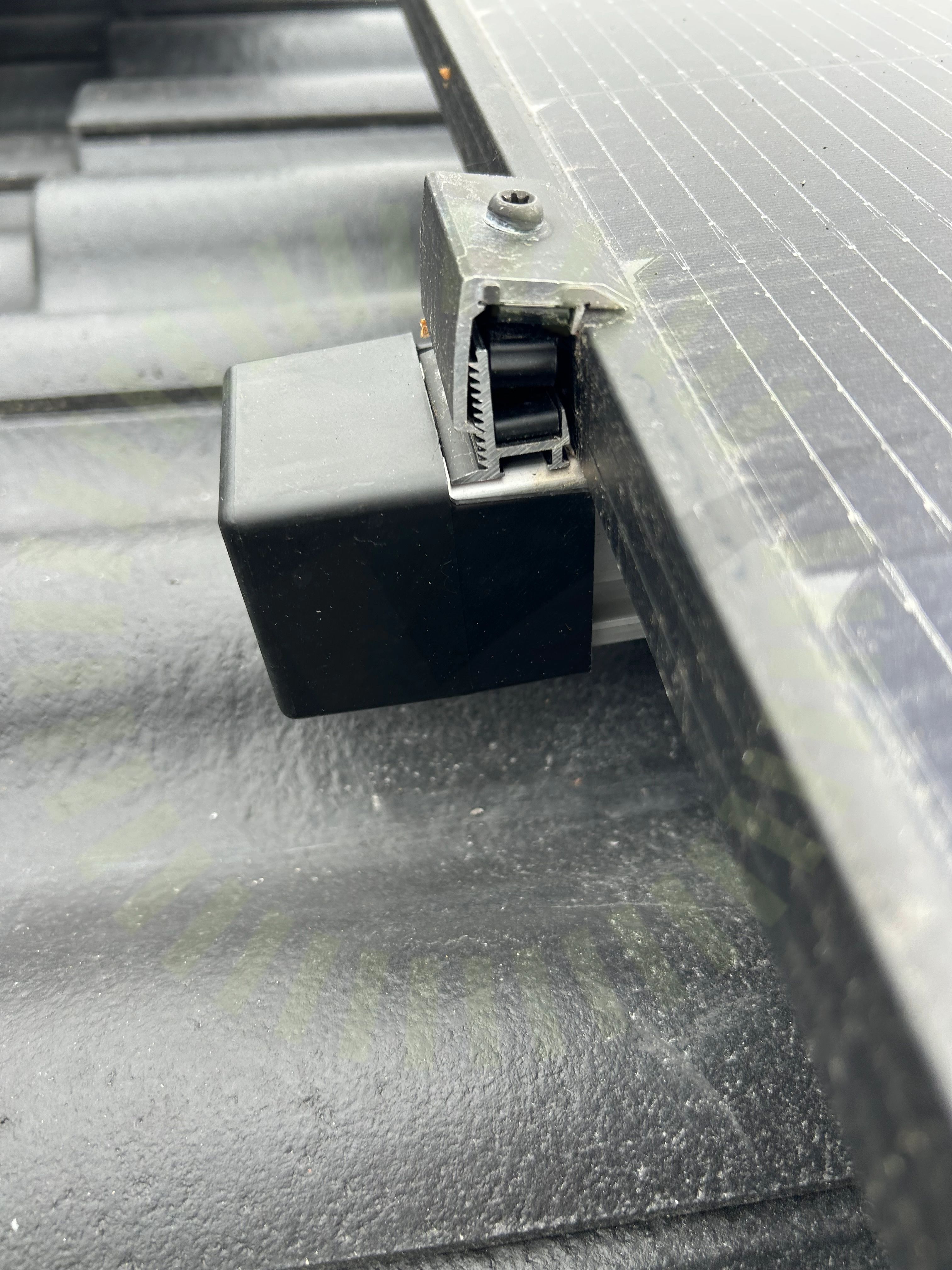

5.8 Skenans utstick för klämma

Inte godkänd

Ändklämma ligger utanför skenan.

Skenornas infästning

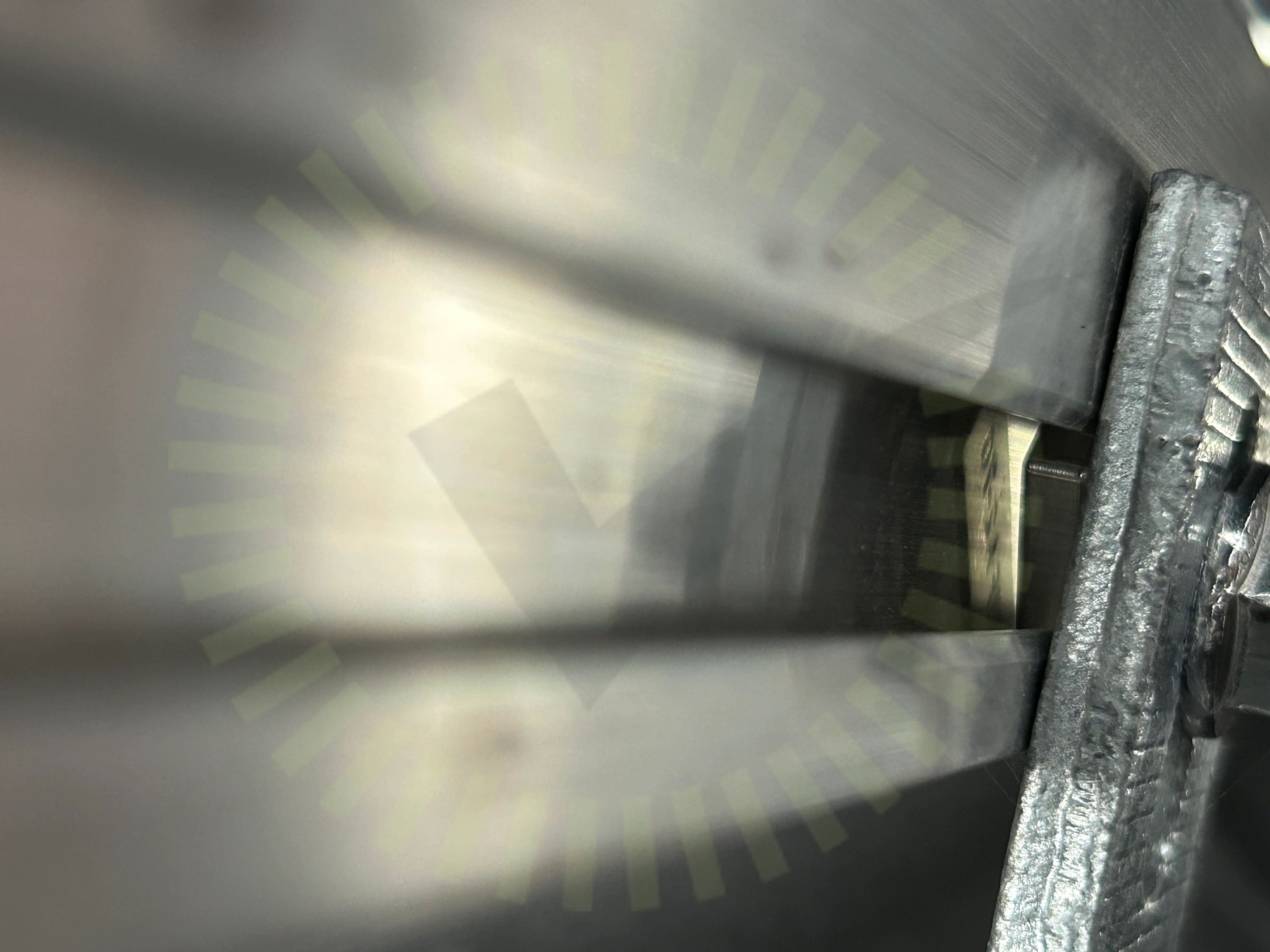

5.9 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
Skenornas överhäng

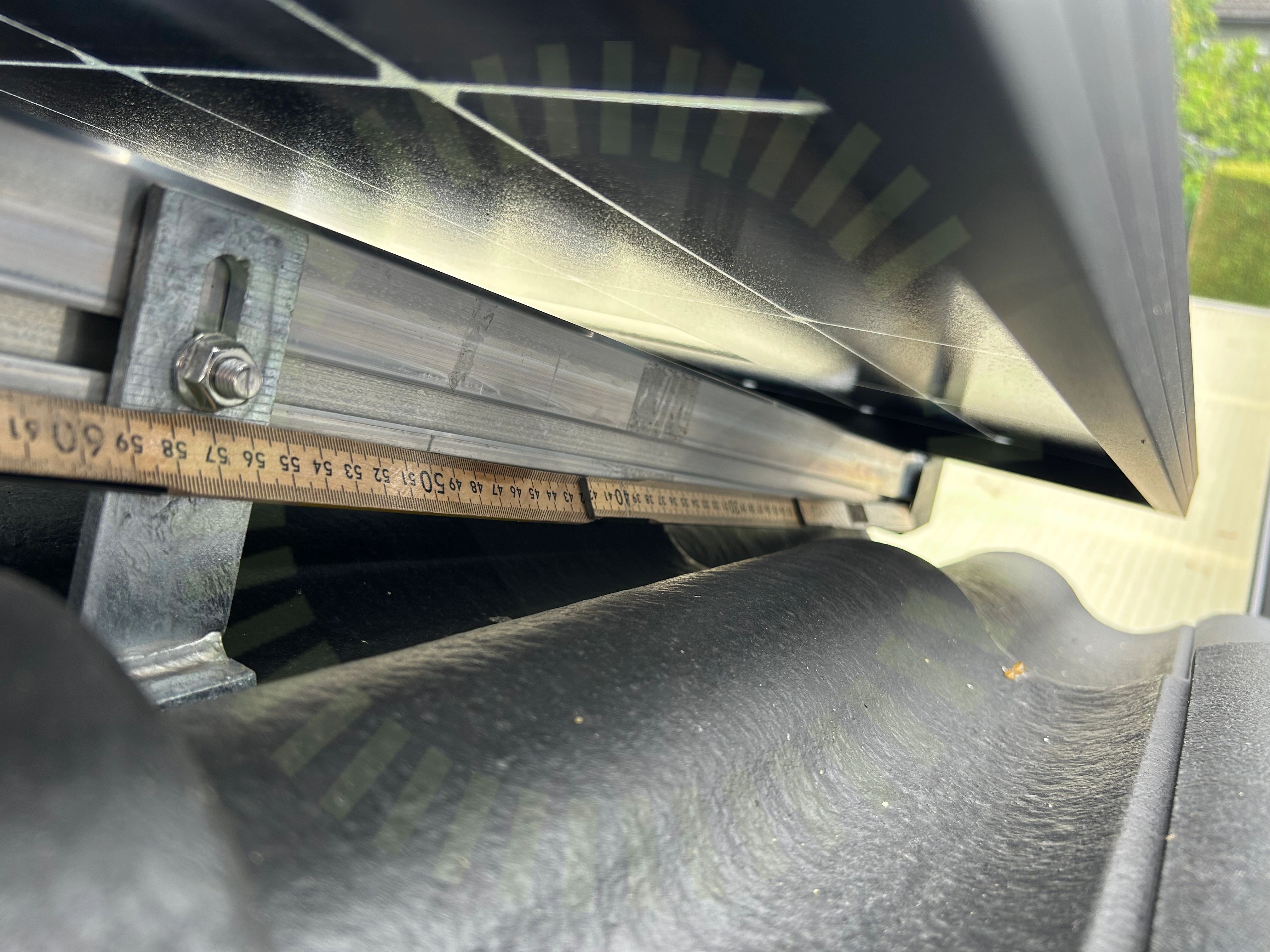

5.10 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 60cm+.

Snö- och vindlastberäkning

5.11 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Underliggande takpanna

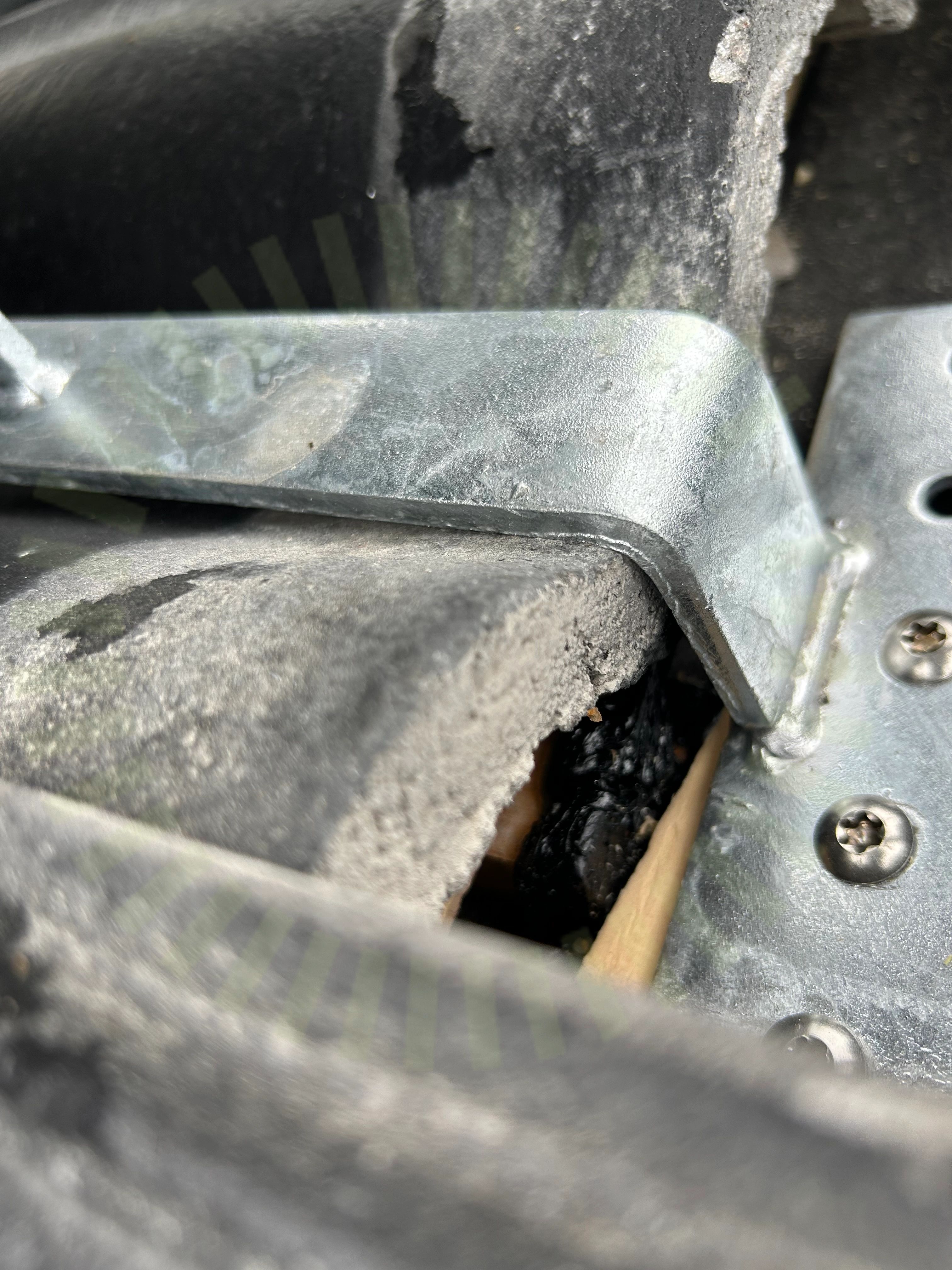

5.12 Underliggande takpanna

Inte godkänd

Felaktigt avstånd mellan takkrok och underliggande takpanna. Krokar ligger mot underliggande takpanna.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16
Ändklämmor

5.13 Ändklämmor

Inte godkänd

Höjden på ändklämman är inte korrekt justerad.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

5.14 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 140 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

8/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämma över skarvRåspontsinfästning distansSkenskarvarTakets lutningVäderbeständigt material

Undercentral

Anmärkningar

1/7
Fasskena

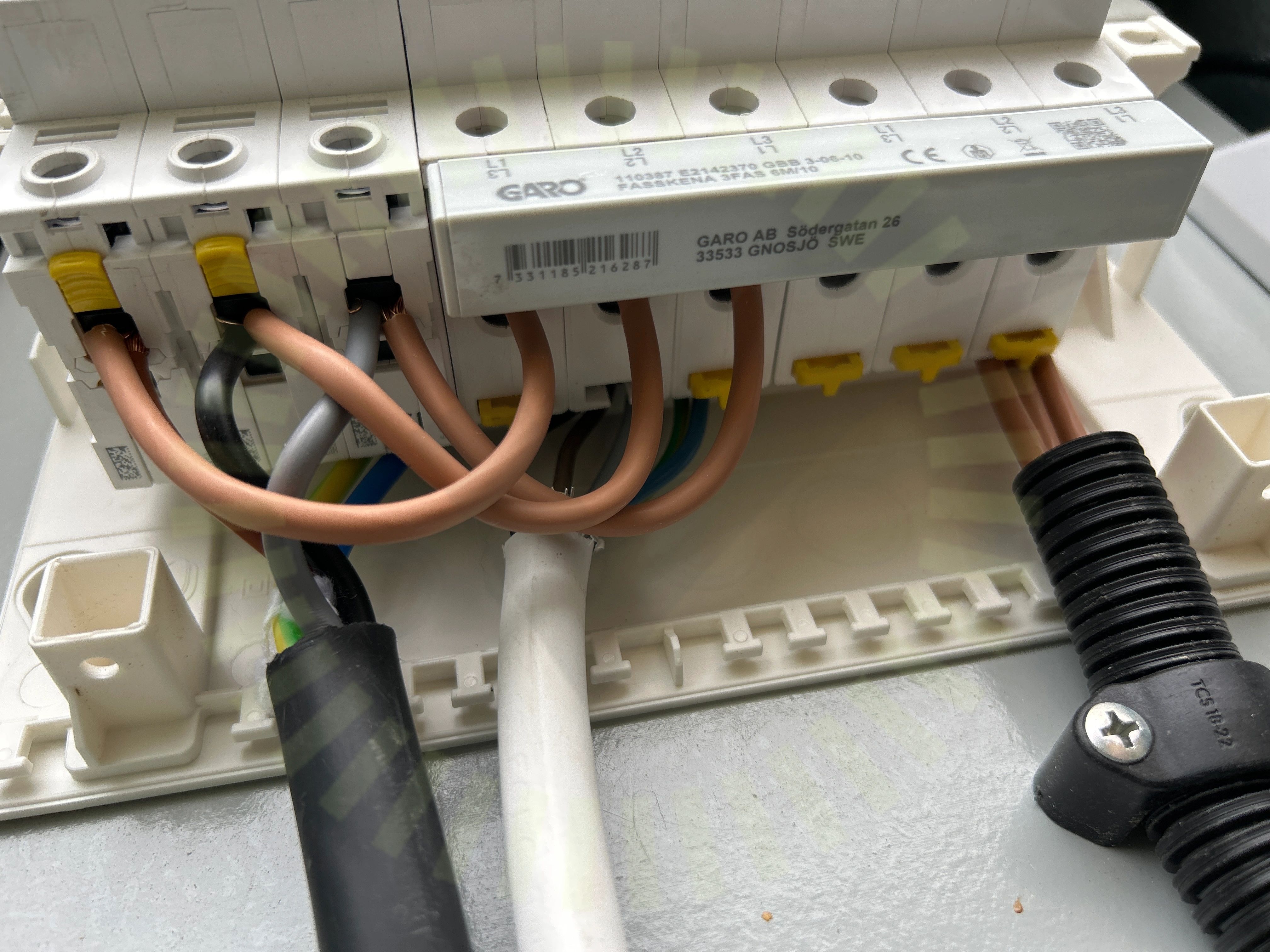

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid optimerare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

6/33
AC Kablage förläggning

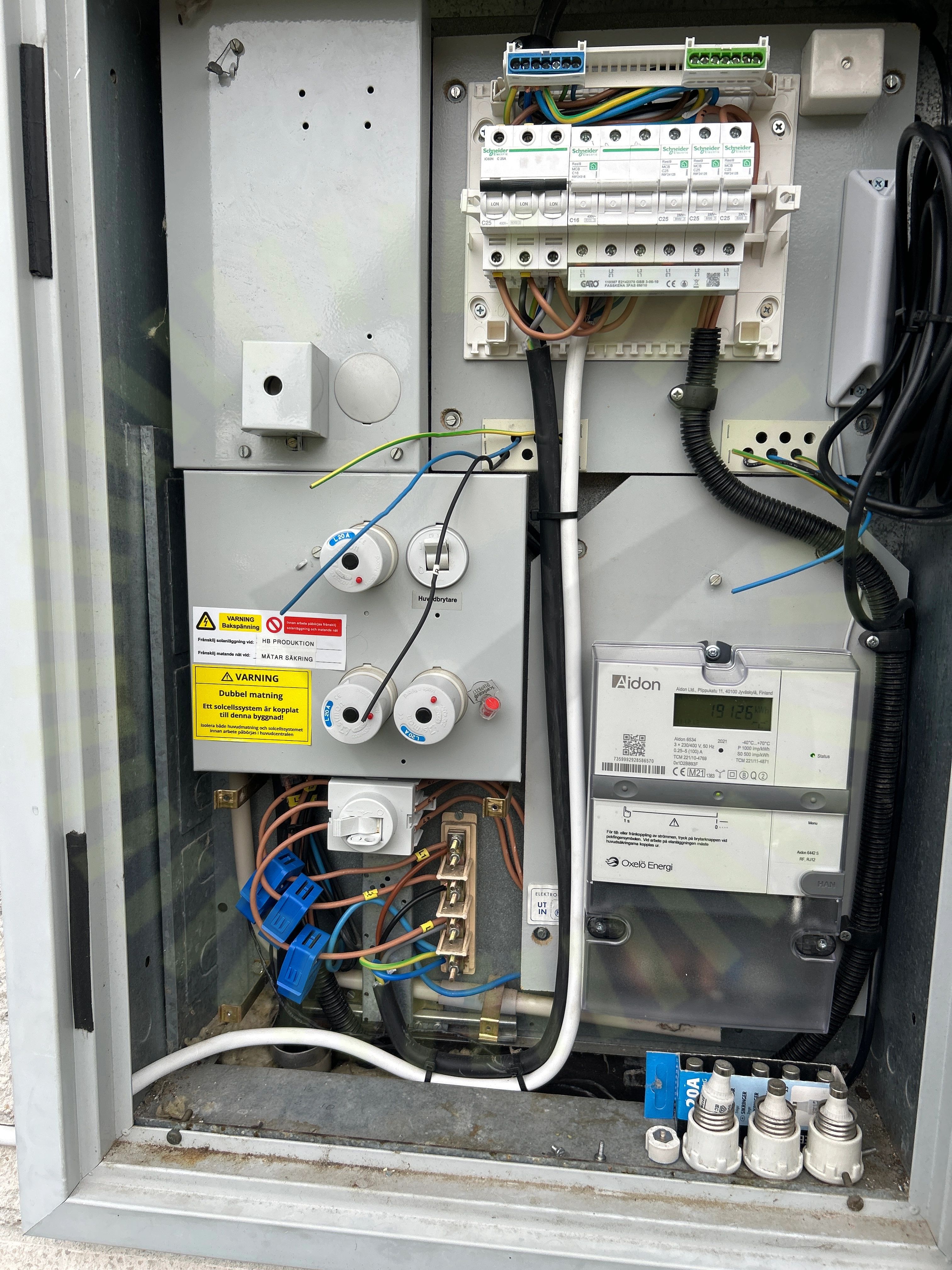

8.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum inne i fasadskåp.

SS 436 40 00 (522.8.4)
Enkelisolerade ledare

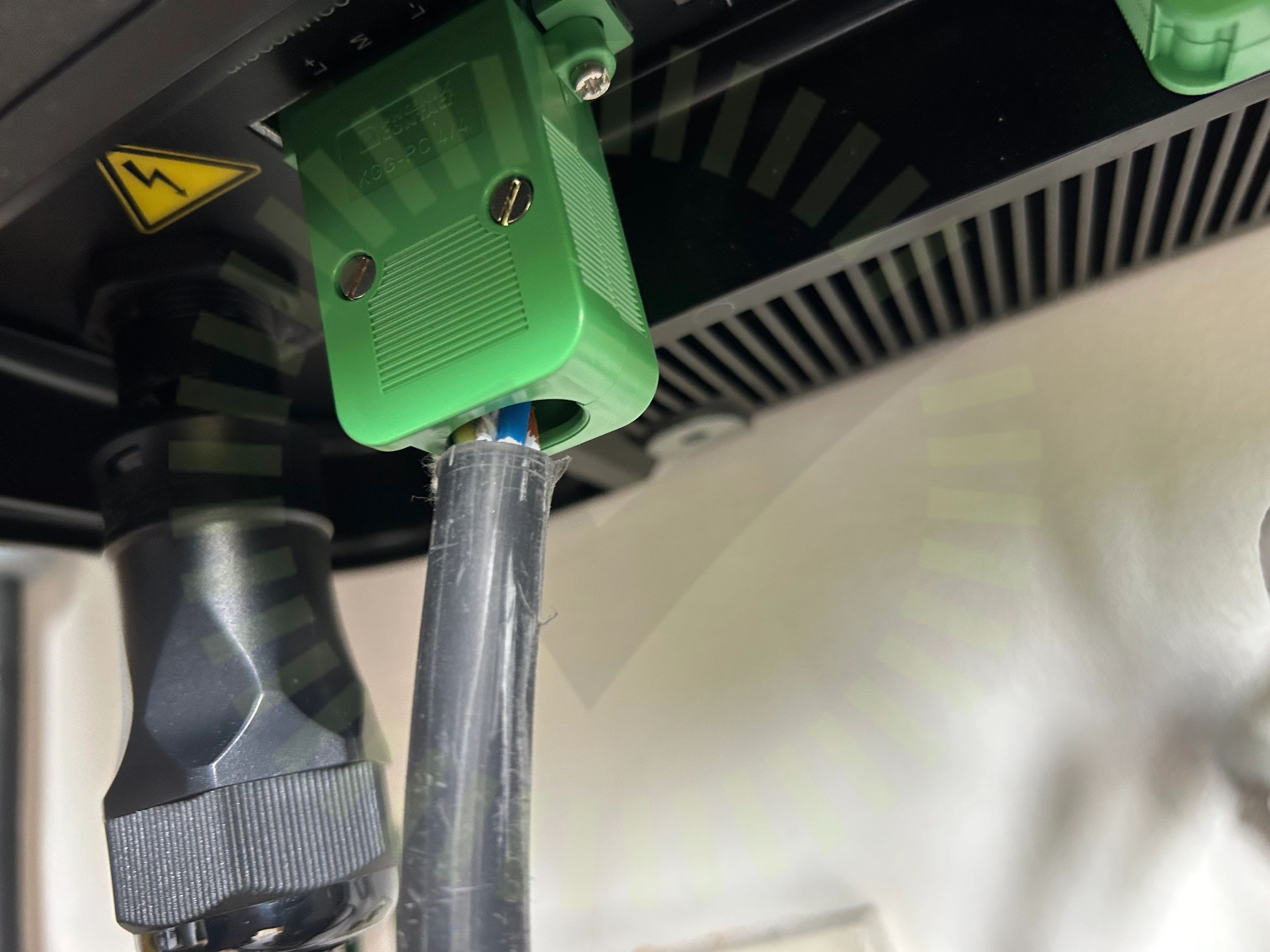

8.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i kontaktdonet.

SS 436 40 00 (412.2.2.1)
Fastsäkring av produkt

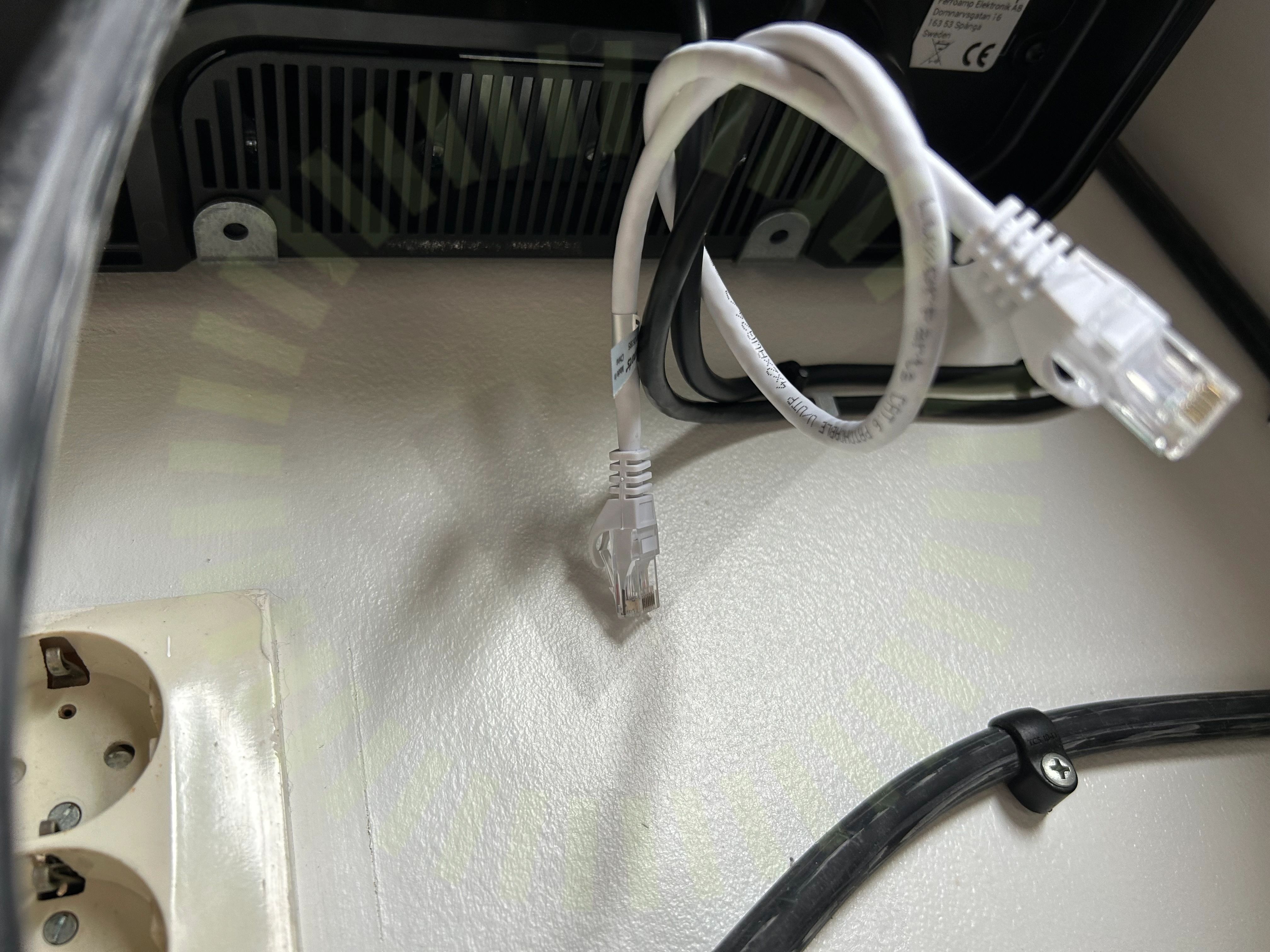

8.3 Fastsäkring av produkt

Inte godkänd

Växelriktarens låsningsskruvar saknas.

FerroAmp: EnergyHub Wall 7/14 Rev D02, Sida 4
Genomföringar

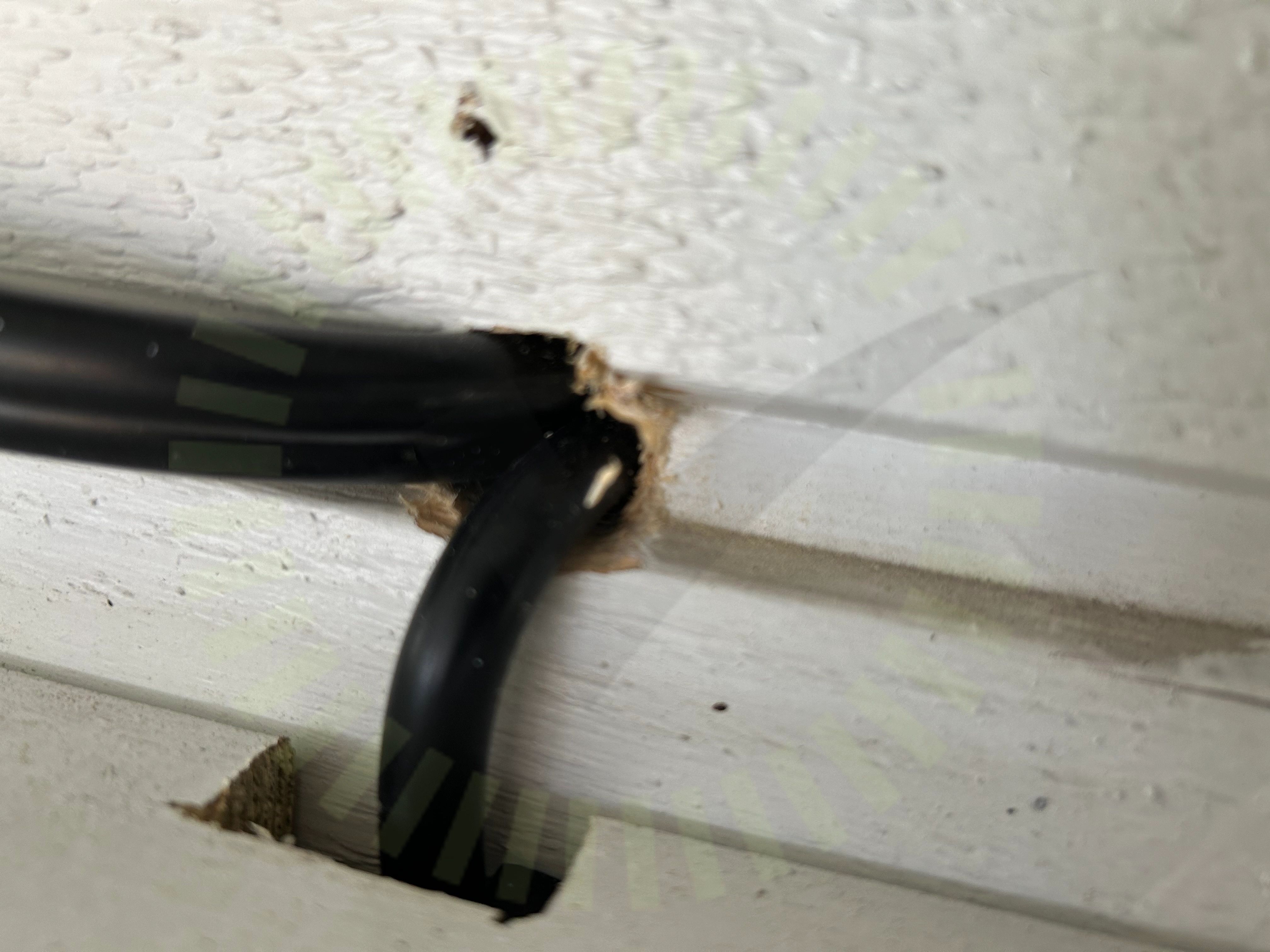

8.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Skarp kant

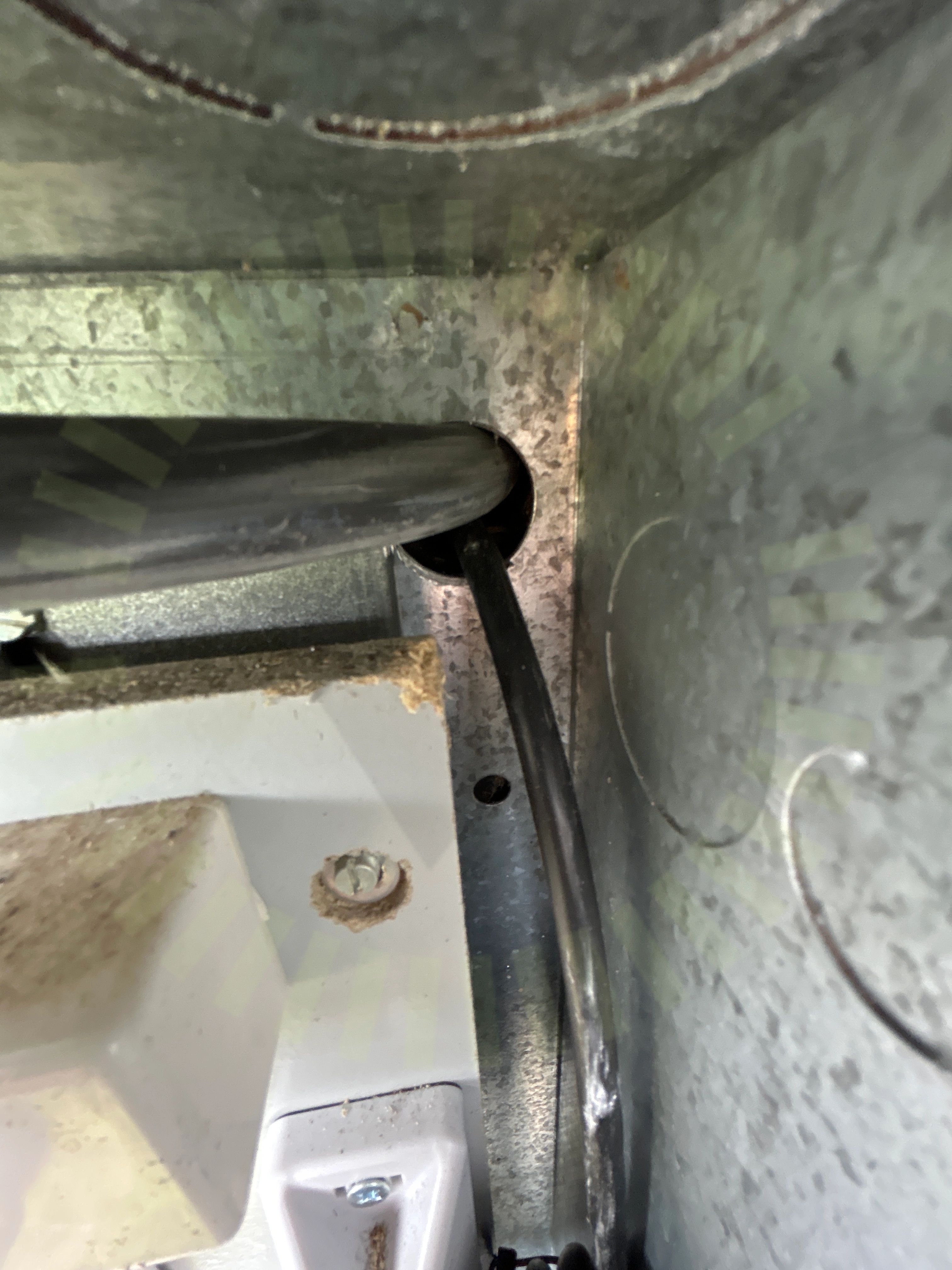

8.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

8.6 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Godkända kontrollpunkter

27/33
AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFörskruvningHuvudsäkringIdentifieringInfästningInternetKabelKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterStrömtransformatorerSäkringTillgänglighetVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning
