Besiktningsrapport
9.9
Installation genom
SunBro
Datum
28 november 2024
Ort
Bengtsfors, Västra Götalands län
Varning för backspänning
Identifiering
98% godkända
2% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
SunGrow: SG5-12RT
Batteri
Emaldo: Power Core
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
Acrel: DTSD1352
Tillbehör
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Godkända kontrollpunkter
22/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
6.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för likspänning
Växelriktare
Anmärkningar
2/51
7.1 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

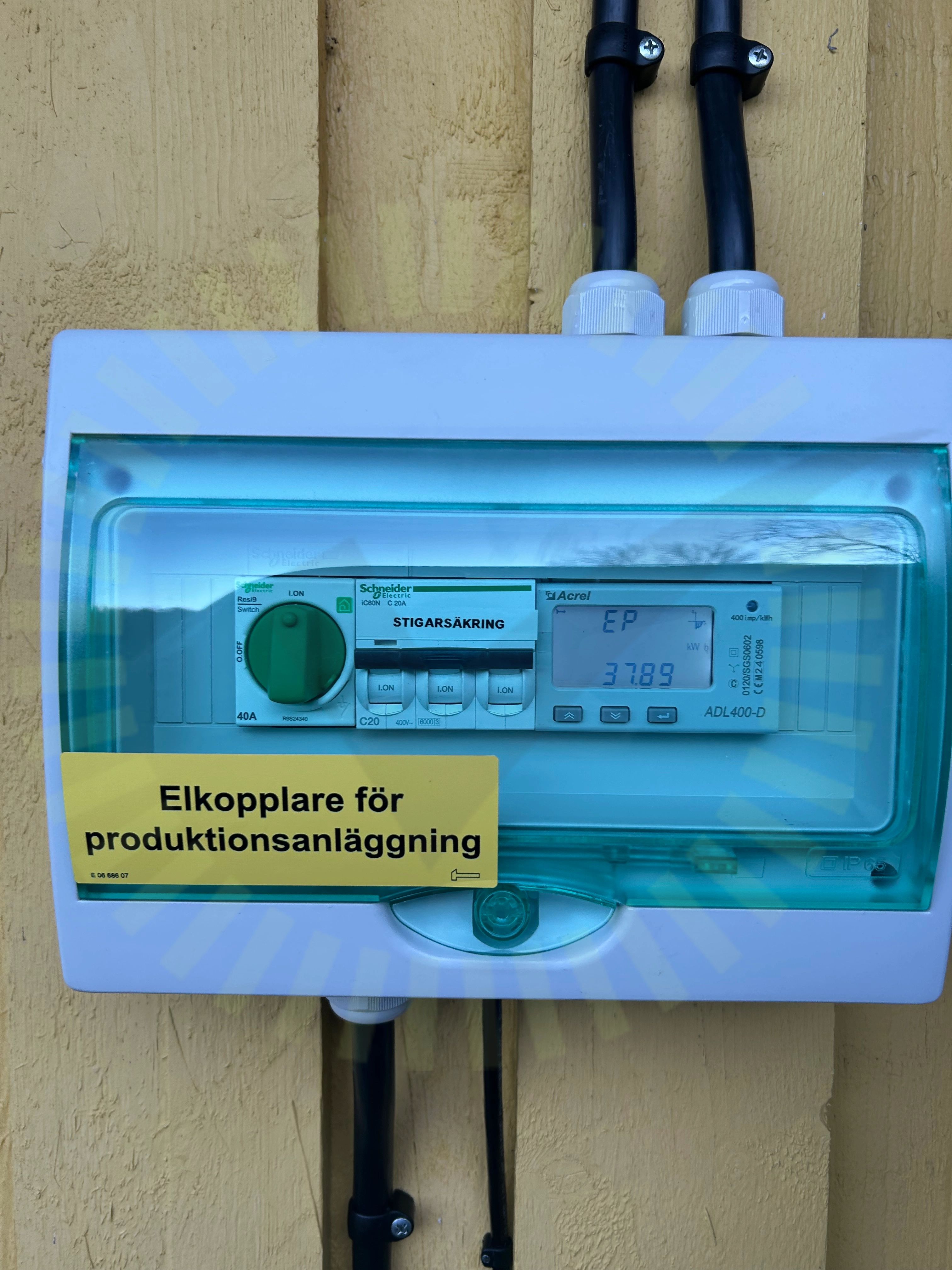

7.2 Identifiering
Inte godkänd
Märkning saknas för smartmätaren.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
49/51
AC kablage förläggning
AC kablage förläggning
AC Kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av ledare
Anslutning av växelriktare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Min Spänning
Dubbel matning
Dubbel matning
Enkelisolerade ledare
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Genomföringar
Huvudsäkring
Huvudsäkring
Identifiering
Infästning
Infästning
Jordning av chassi
Kabeldimensionering
Kabeldimensionering
Kablagets böjradie
Kablagets böjradie
Likspänningskomponenter
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skadat kablage
Skarp kant
Skarp kant
Smartmätare
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Växelriktare/Batteri
Godkända kontrollpunkter
9/9
Avstånd närliggande objekt
Fastsäkring av produkt
Förskruvning
Jordfelsbrytare
Placering
Skador
Smartmätare
Tillgång till batteriet
Väderskydd
