Besiktningsrapport

8.2

Installation genom

AllSol Norden AB

Datum

2 juni 2025

Ort

Väröbacka, Hallands län

Föremål mot bakstycke

Mittklämmor

Skenornas överhäng

+ 5

88% godkända12% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H

OptimerareTigo TS4-A-O

MontagesystemWeland Stål: Falsfäste

MontagesystemWeland Stål: Papptak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt: APX HV Battery System S2

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörCHINT: Sungrow DTSU666

Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Checkwatt fungerar ej.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Anmärkningar

1/29

2.1 Avstånd till havet

Inte godkänd

Växelriktaren är monterad för nära havet.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 9

Godkända kontrollpunkter

26/29

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringJordning av chassiKabeldimensioneringKåporMax total effektMekanisk påverkanPlaceringPlacering bärighetSammansättning av komponenterSkadorStress på kontakterTillgång till batterietTillgänglighetVäderbeständigt material

Ej tillgängligt vid besiktning

2/29

DC Max SpänningDC Min Spänning

Batteri

Godkända kontrollpunkter

14/14

Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Denim: U M3 405-410 BB 108H

Anmärkningar

2/15

5.1 Föremål mot bakstycke

Inte godkänd

Skenan trycker emot kopplingslådan.

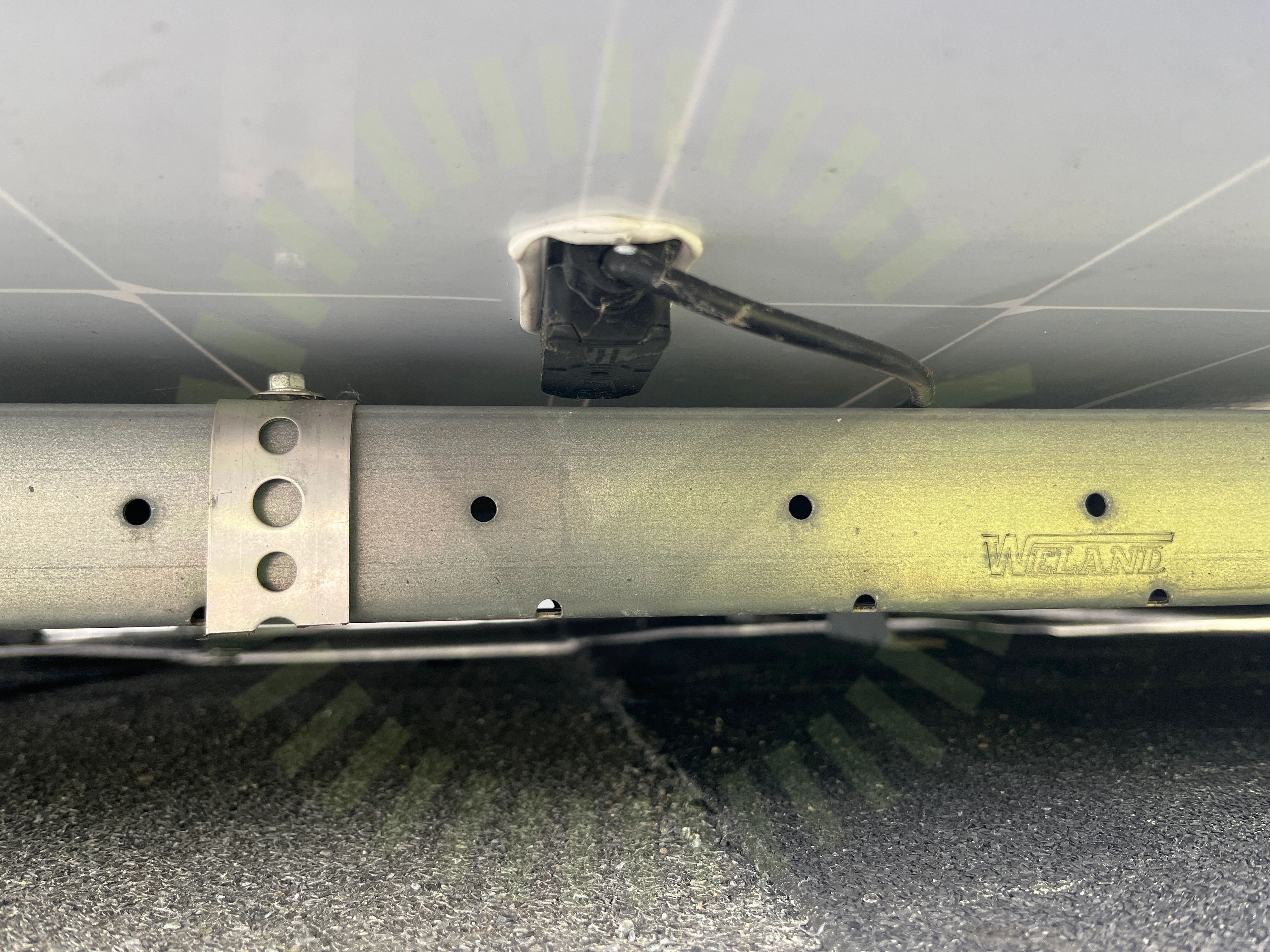

5.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Tigo TS4-A-O

Anmärkningar

1/5

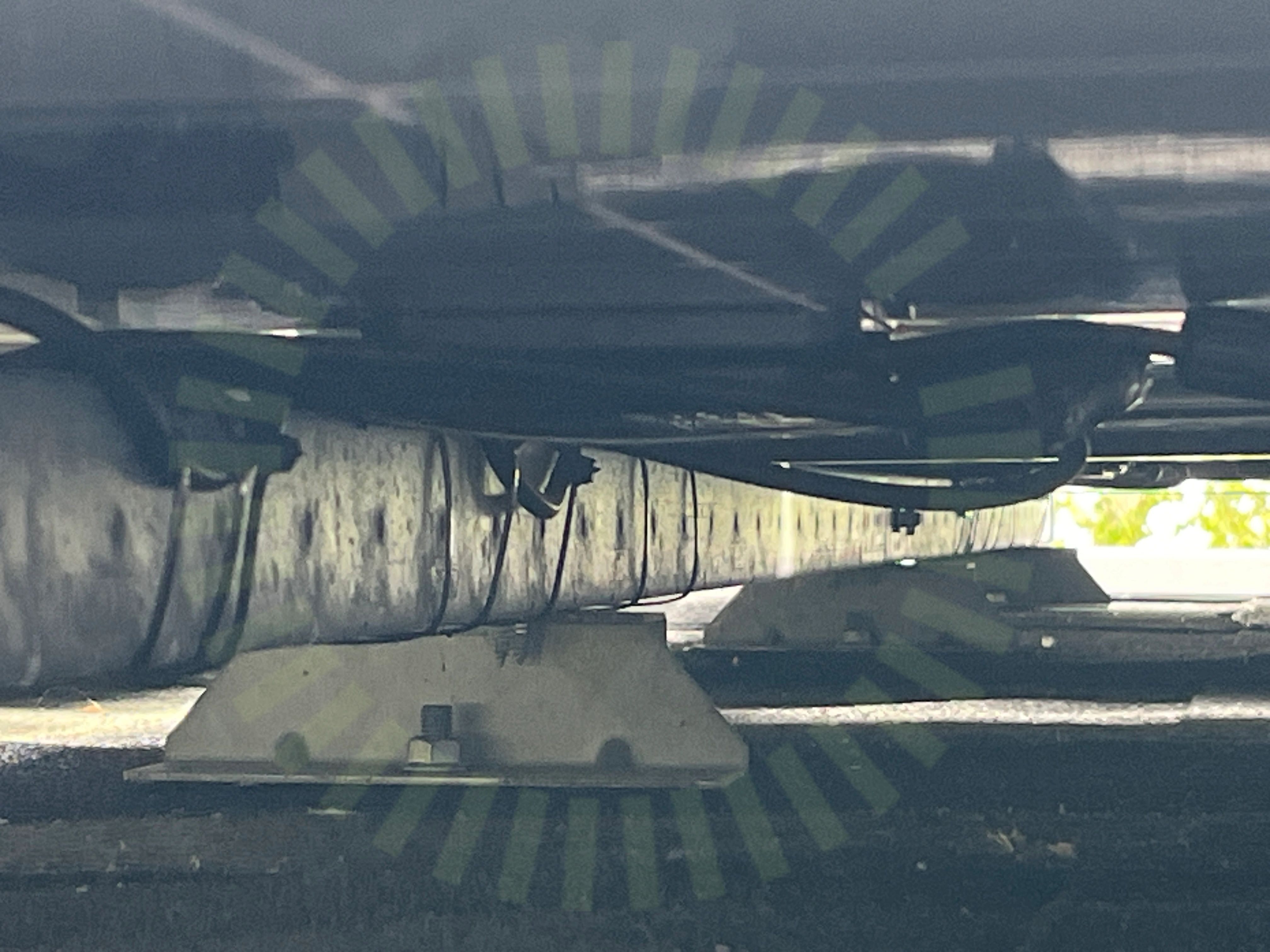

6.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll baserat på ramens tjocklek.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

Godkända kontrollpunkter

4/5

DC KontakterFastsäkring av produktKabeluppfästningSkada

Tak 1, Weland Stål: Falsfäste

Anmärkningar

4/19

7.1 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

7.2 Placering

Inte godkänd

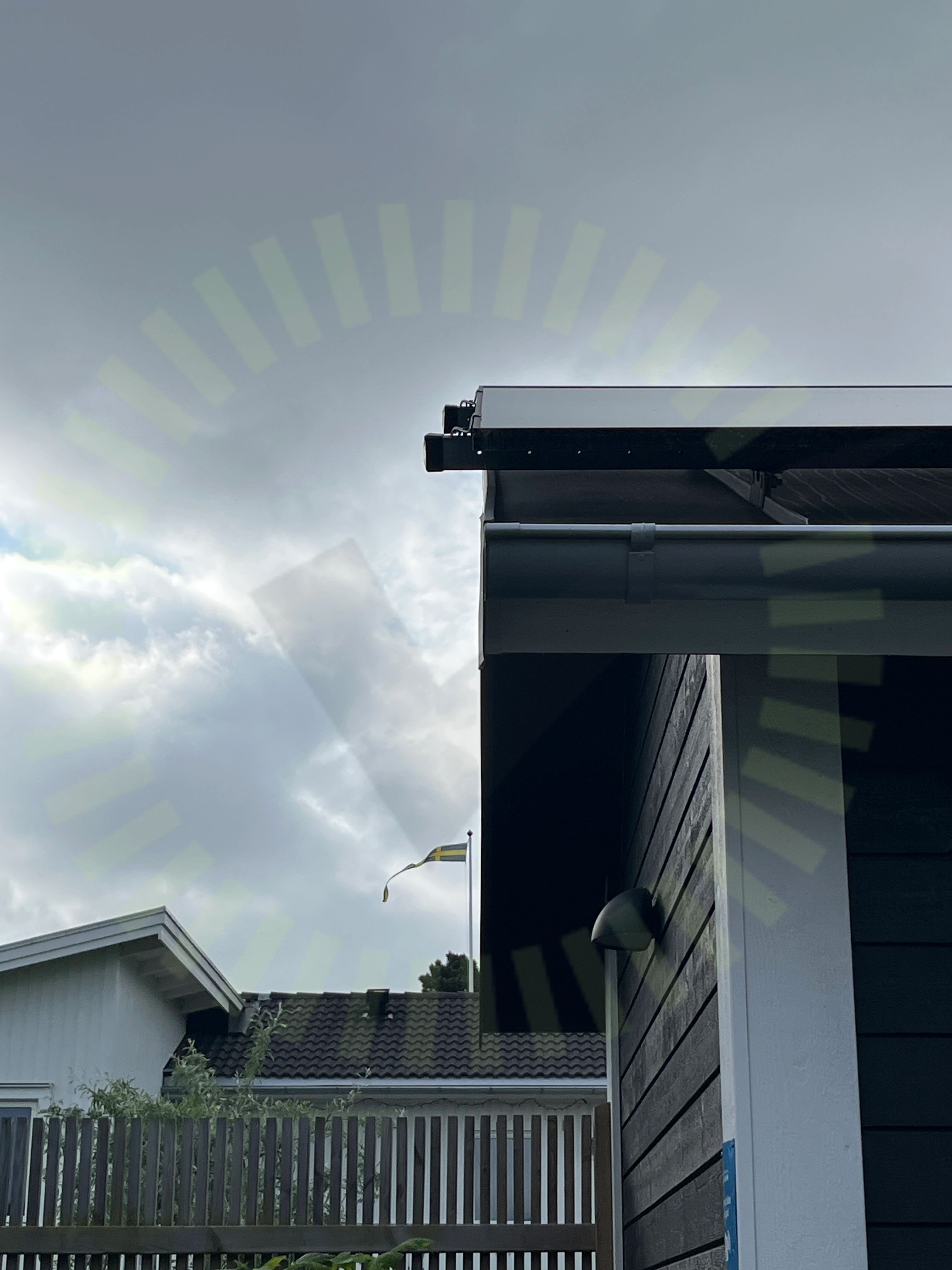

Paneler sticker utanför takets kant

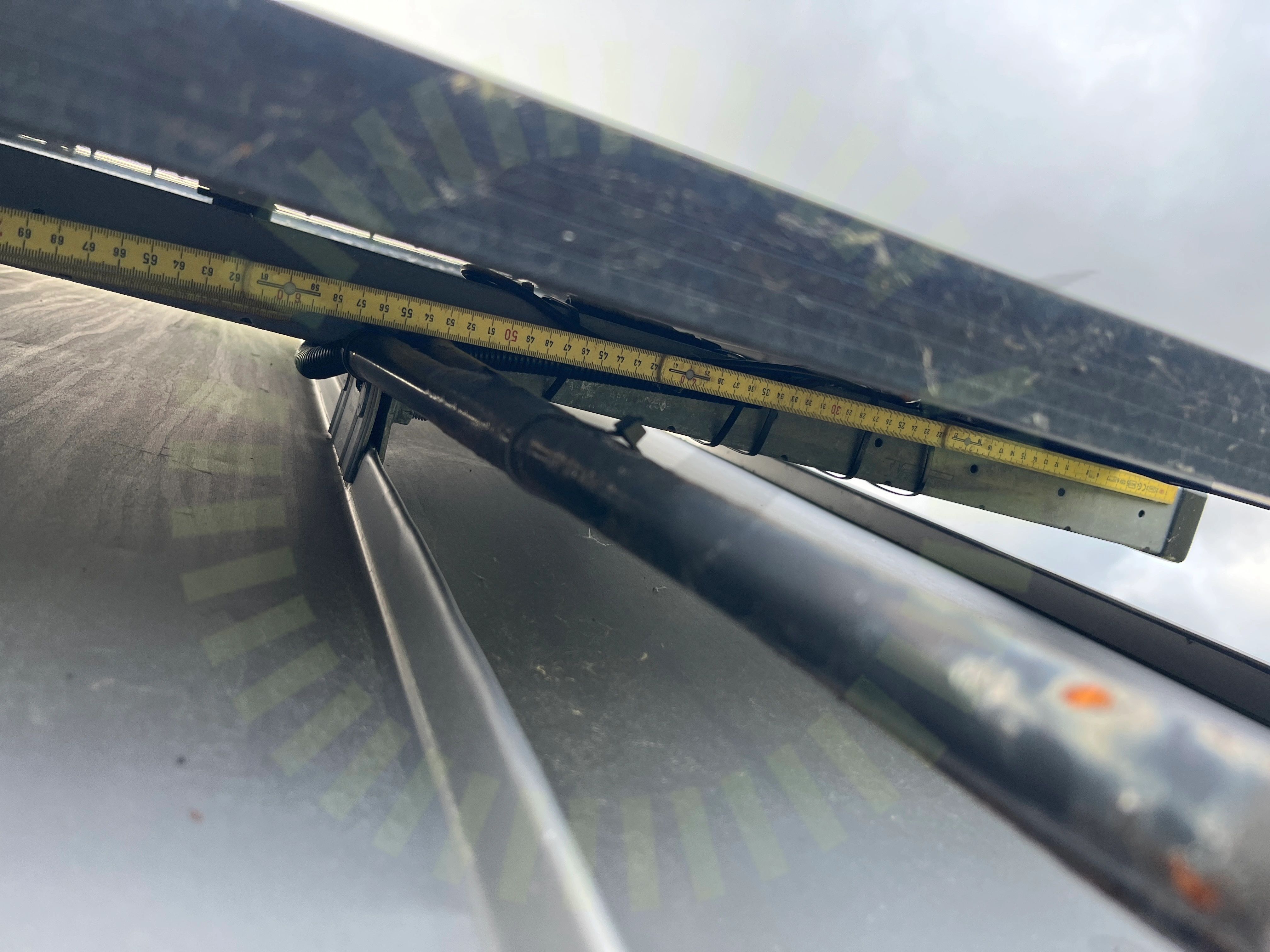

7.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

7.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte komplett, endast för 1 tak.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/19

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorSkadorSkenornas infästningSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/19

Skenors avstånd till varandra

Tak 1, Weland Stål: Papptak

Anmärkningar

3/21

8.1 CC infästningar

Inte godkänd

Lastberäkning saknas.

MA5103 Sid 1 (2) | Version 7 - 230914

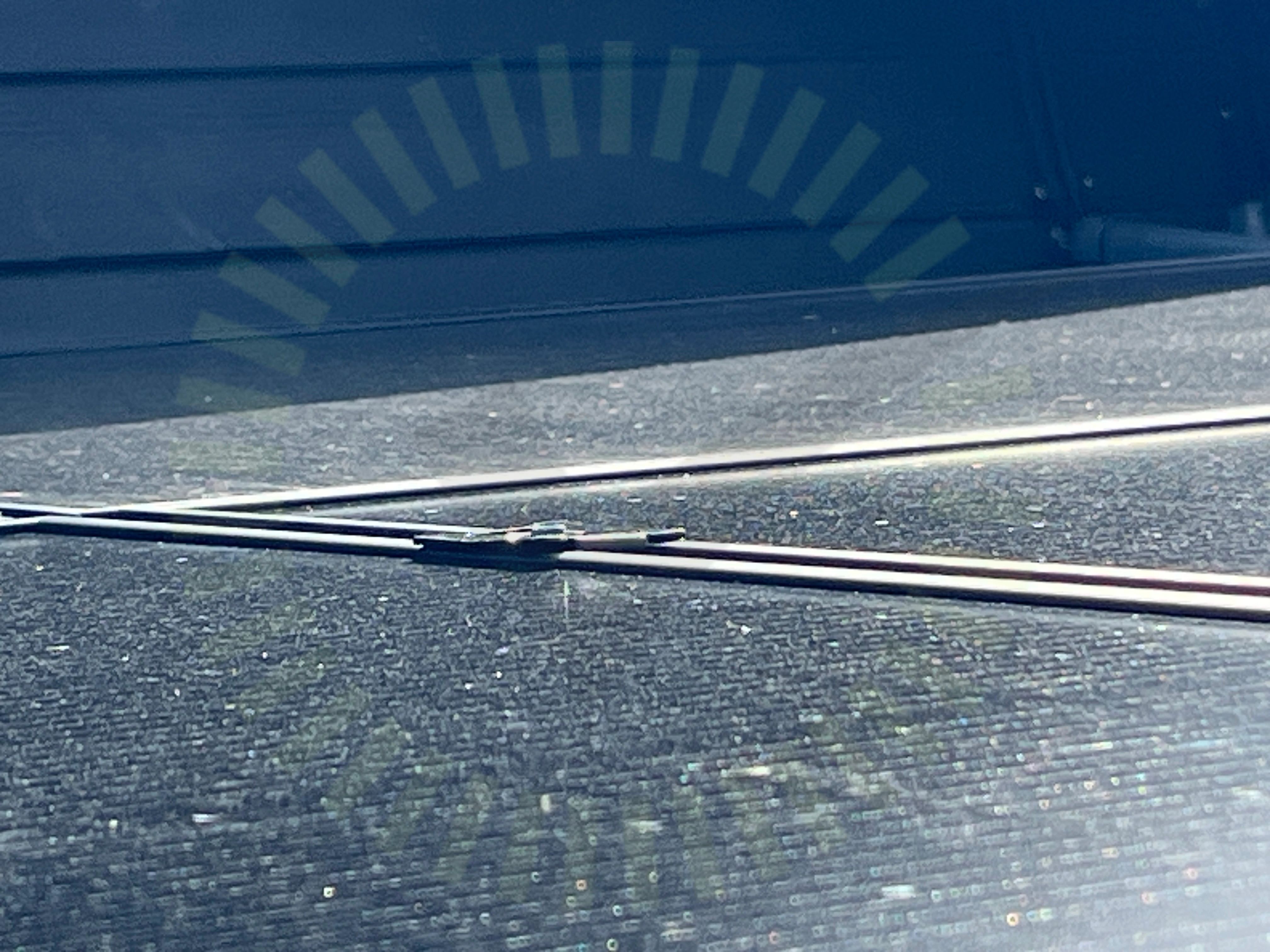

8.2 Mittklämmor

Inte godkänd

Mittklämman är deformerad.

MA5111 Sid 1 (1) | Version 5 - 231109

8.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/21

Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/21

Infästning i råspontSkenors avstånd till varandra

Varselmärkning

Anmärkningar

3/19

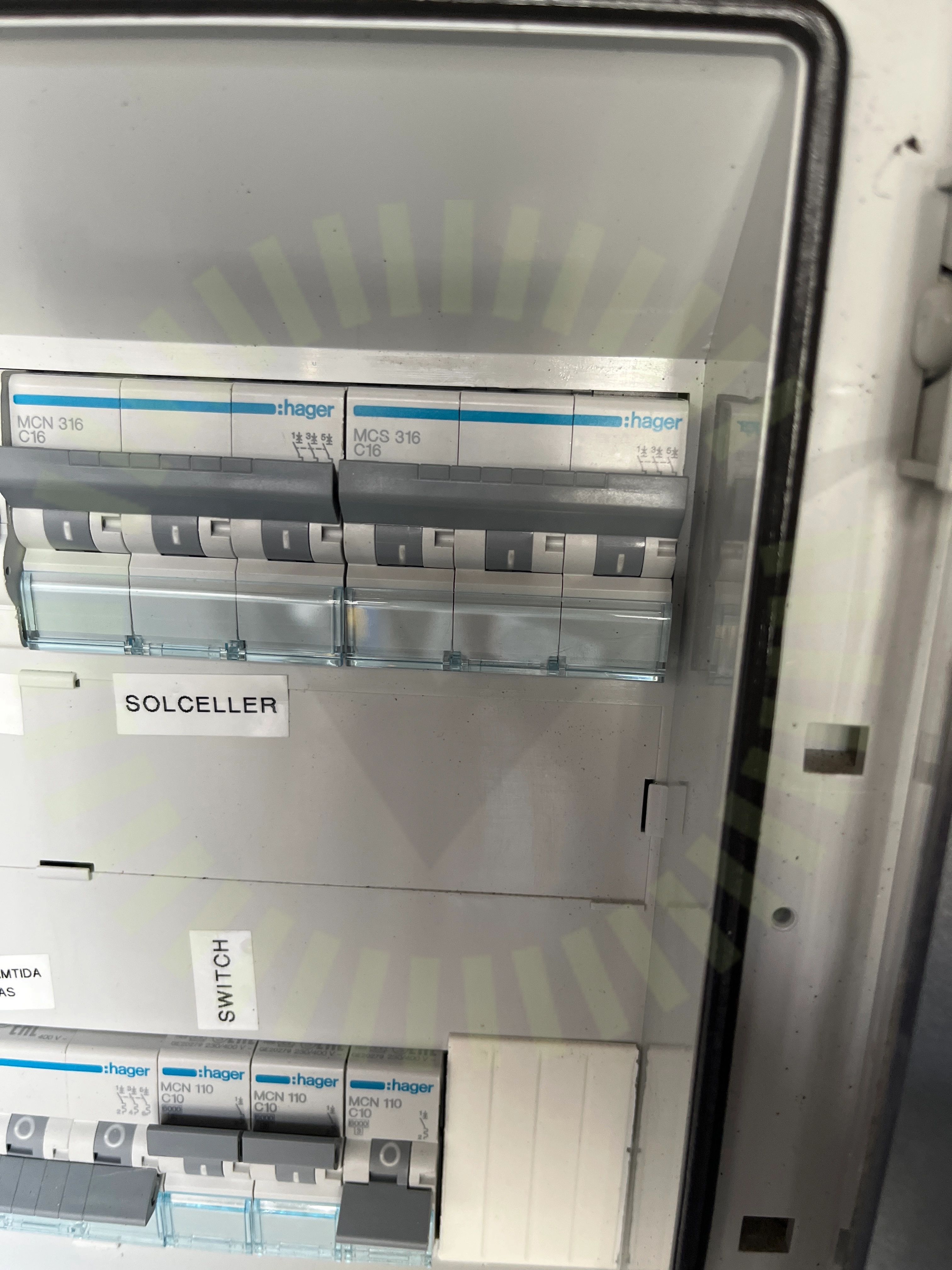

9.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till. Detta gäller även husets säkring i fasadmätarskåpet.

SS 436 40 00 (514.1)

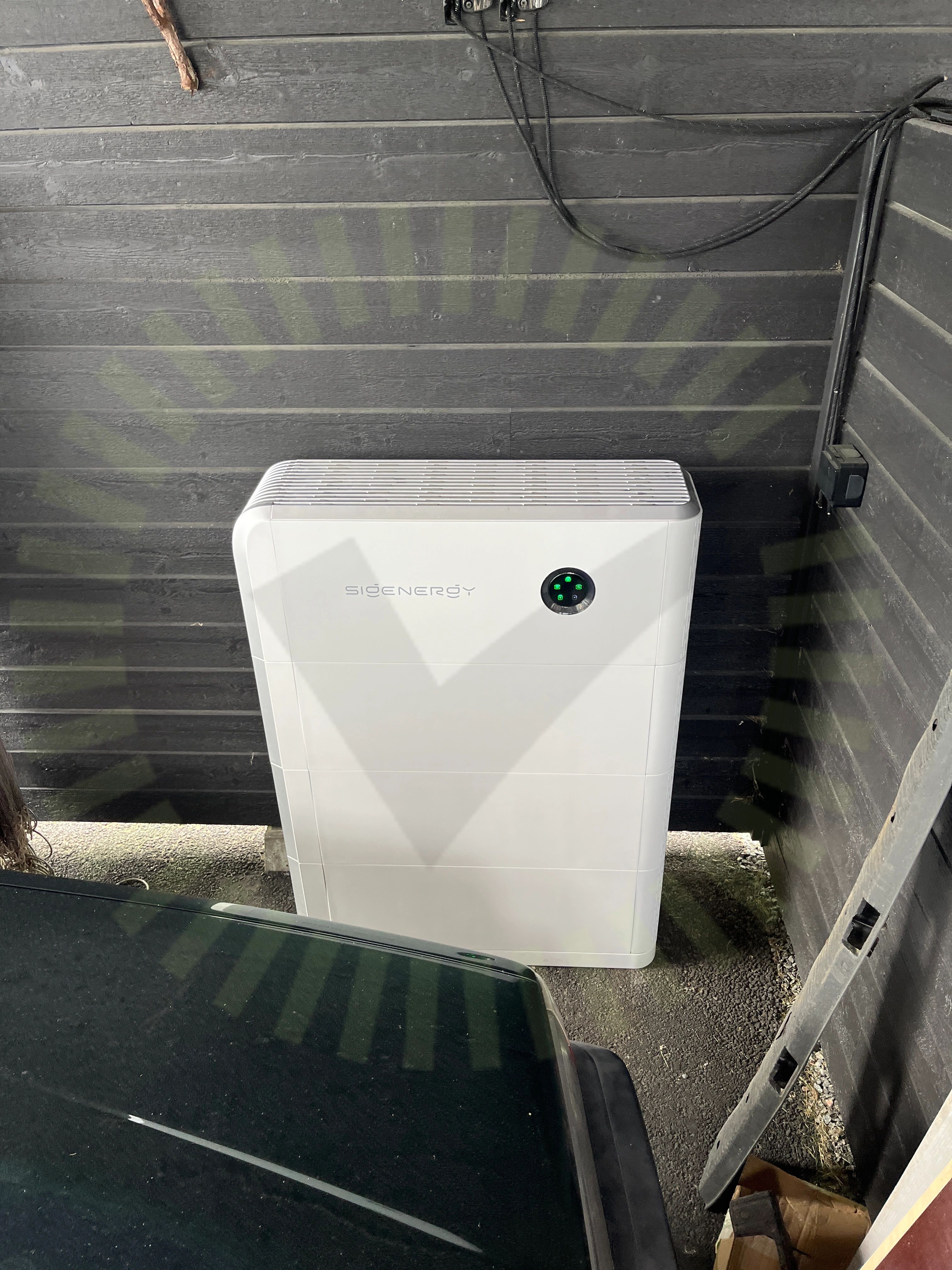

9.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

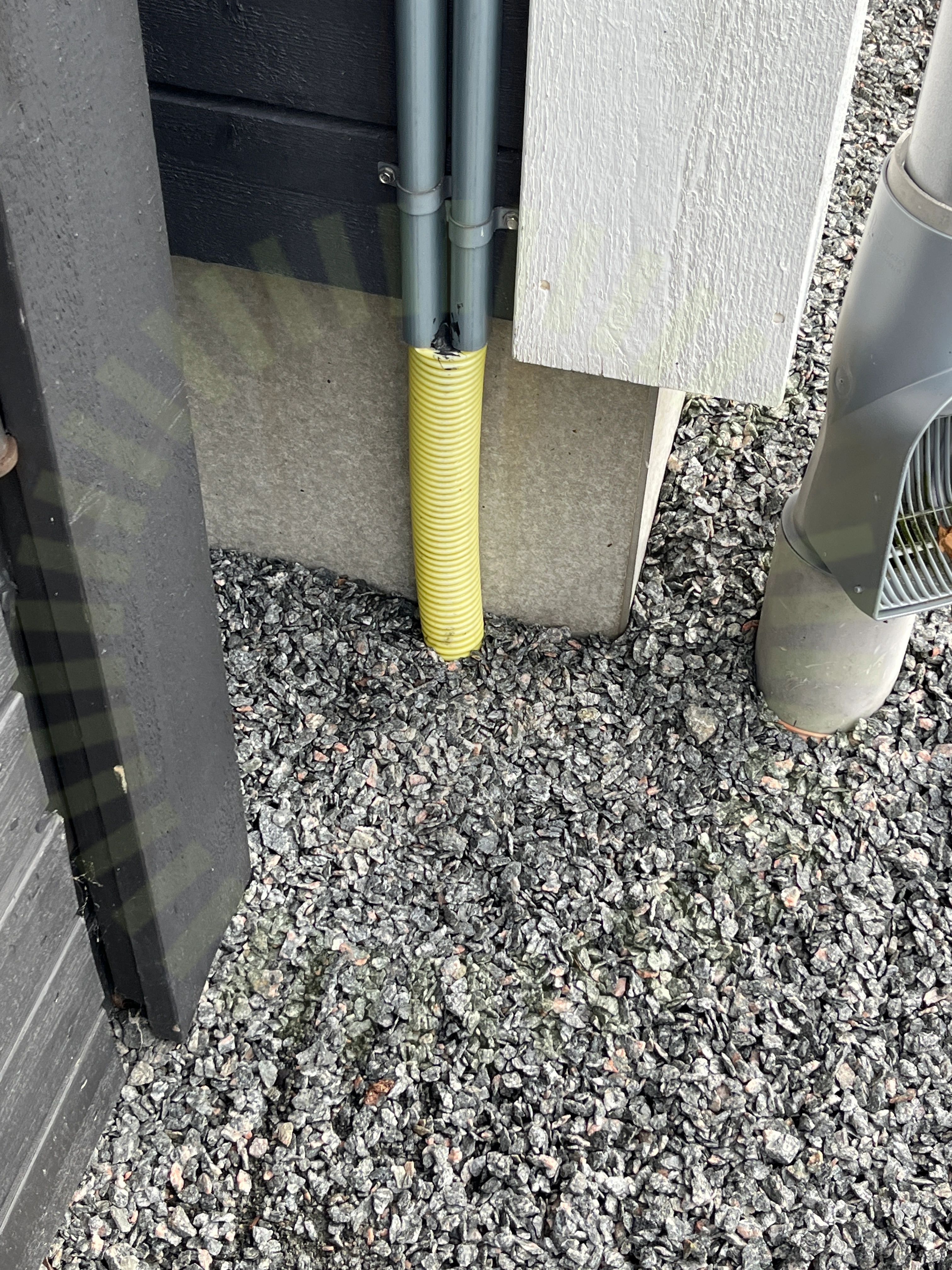

9.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

16/19

Anslutning av ledareDC Kablage förläggningDC Kablage skyddDC KontakterInformering av solcellerInfästningKablagets böjradieLikspänningskomponenterMissvisande varselmärkningSkadat kablageSkarp kantSträngdesignSäkringsdimensionVarning för backspänningVäderskyddVäxelriktarens IP klassning
