Besiktningsrapport

7.1

Installation genom

EDE Energi Data & Elektronikservice AB

Datum

4 oktober 2023

Ort

Torsås, Kalmar län

DC kabel förläggning

Ändklämmor skena

Skenskarvar

+ 12

75% godkända25% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/MR

MontagesystemWeland Stål: Falsfäste

VäxelriktareGroWatt: MID25~40KTL3-X

TillbehörUndercentral

Installerad av EDE Energi Data & Elektronikservice AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

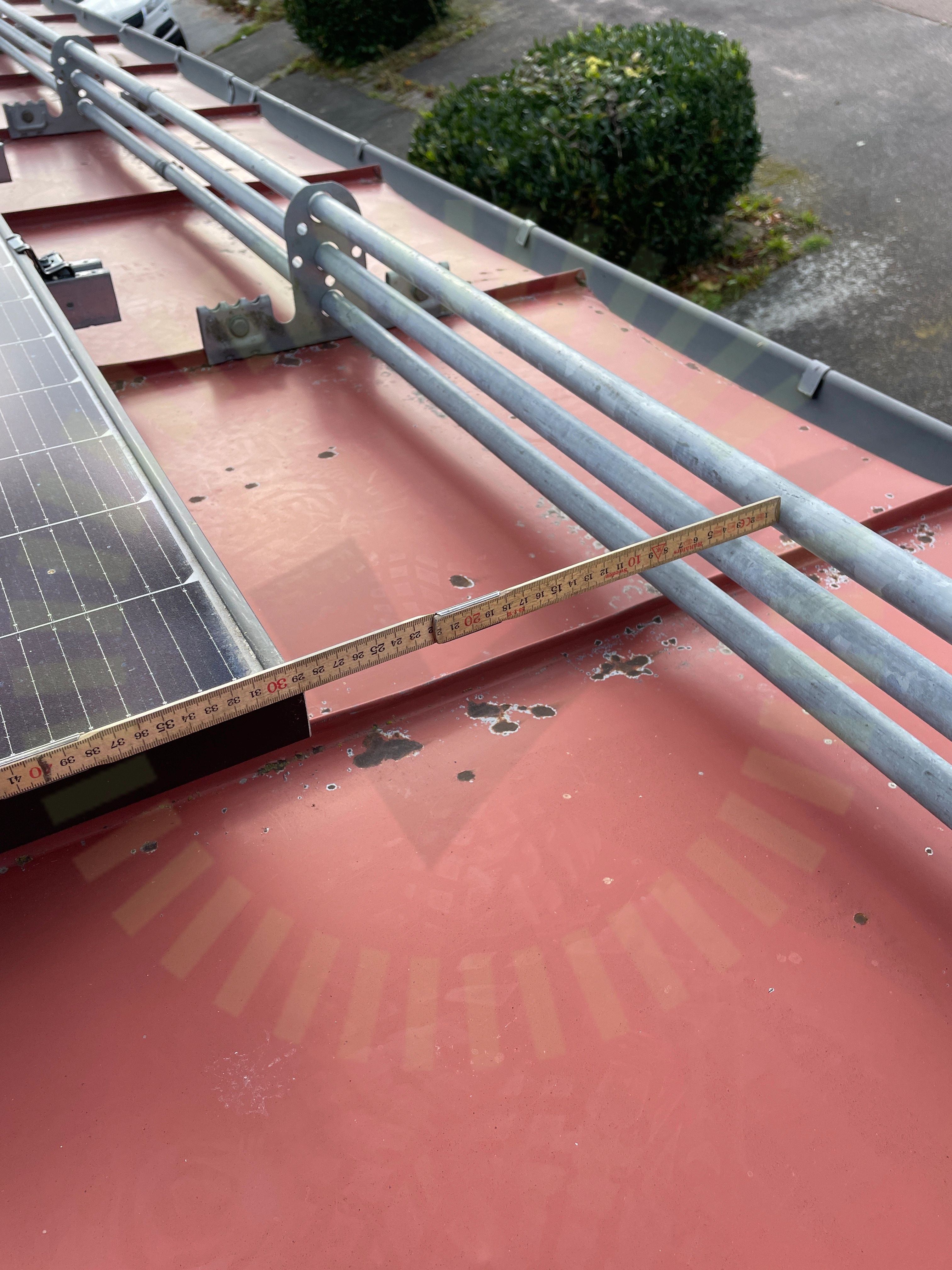

1.2 Snörasskydd

Inte godkänd

Placering av paneler för nära snörasskydd. Risk för snöras över entré.

Särtryck ur Branschstandard Taksäkerhet. Taksäkerhetskommittén, Oktober 2019, sid 11

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/4

Avtal

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

5/15

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

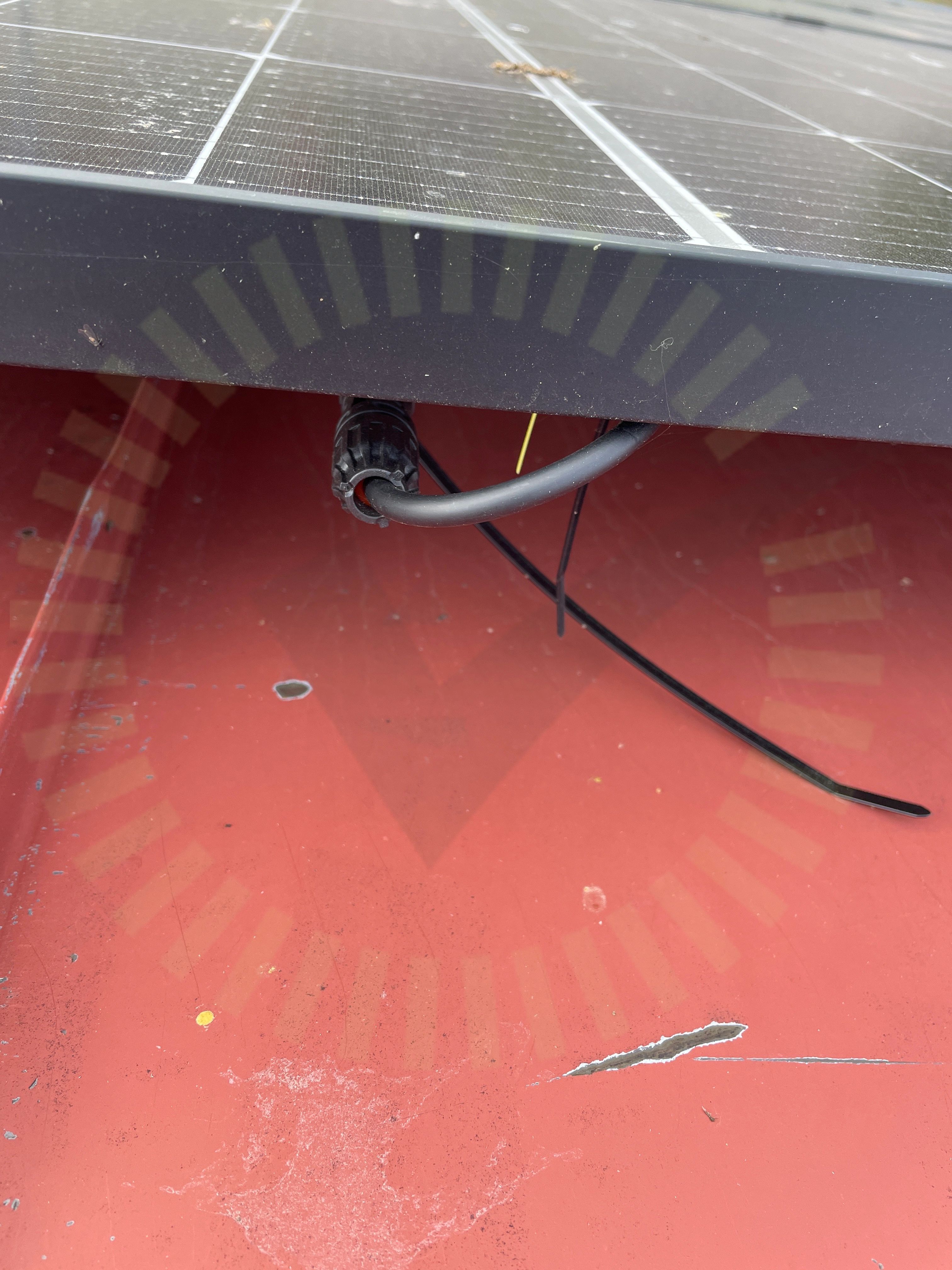

2.2 Kontaktdon

Inte godkänd

Kabel ska förläggas rakt ur kontakten och placeringen ska väljas så vatten inte kan ledas in i kontaktdonet. Finns även buntband över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

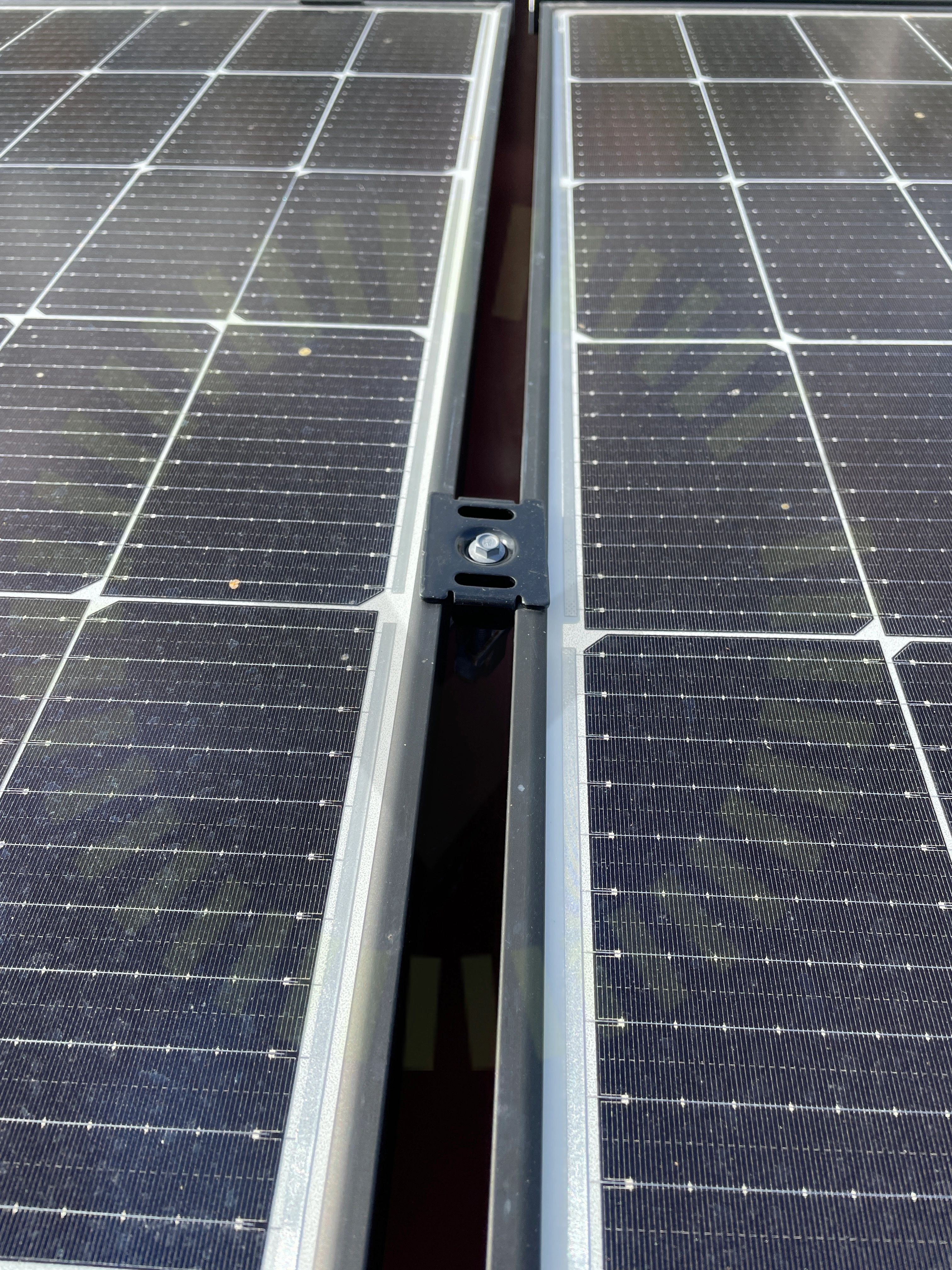

2.3 Panelramar separerade

Rekommendation

Flertalet kvarlämnade distanser begränsar termisk expansion

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

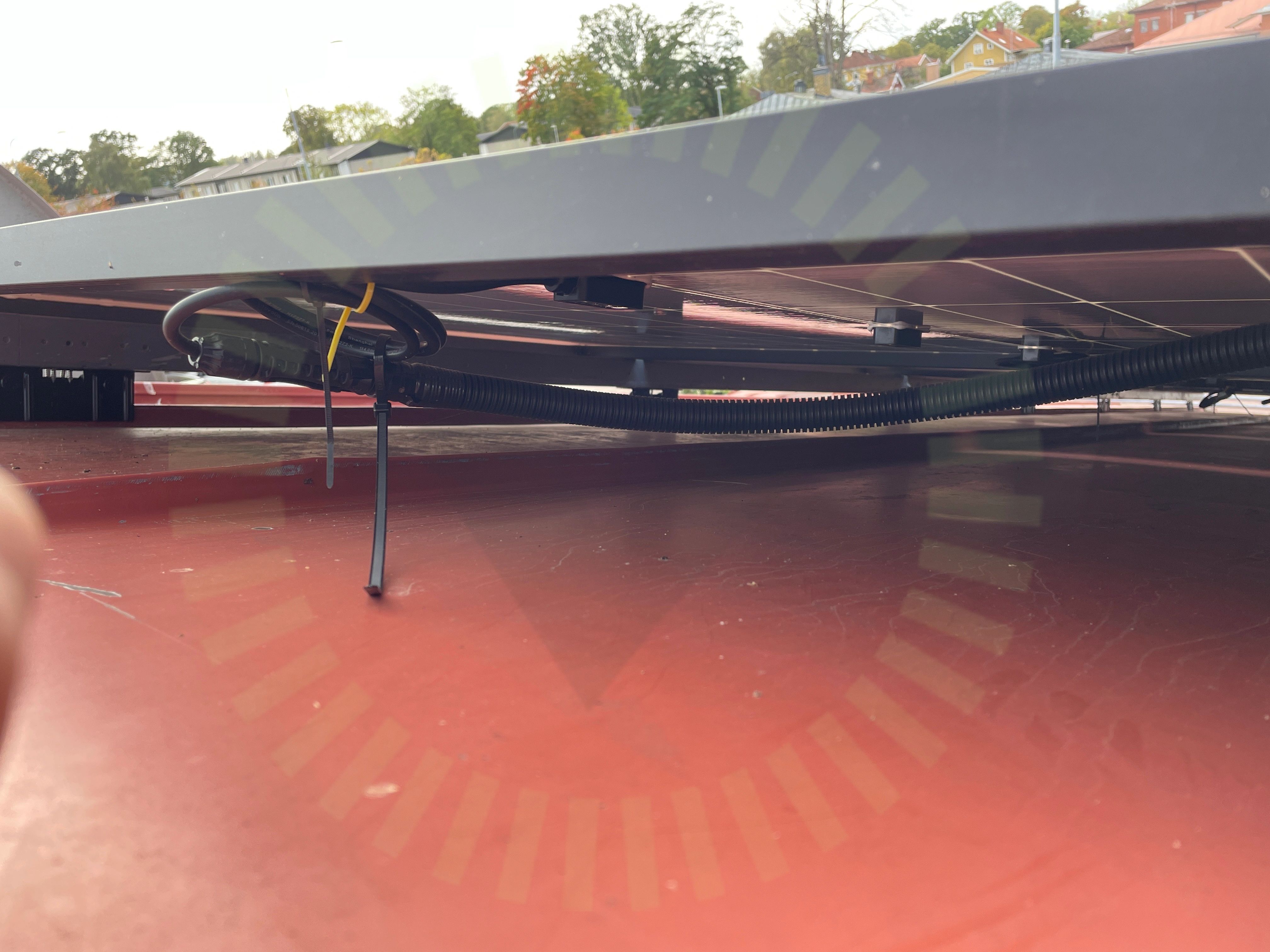

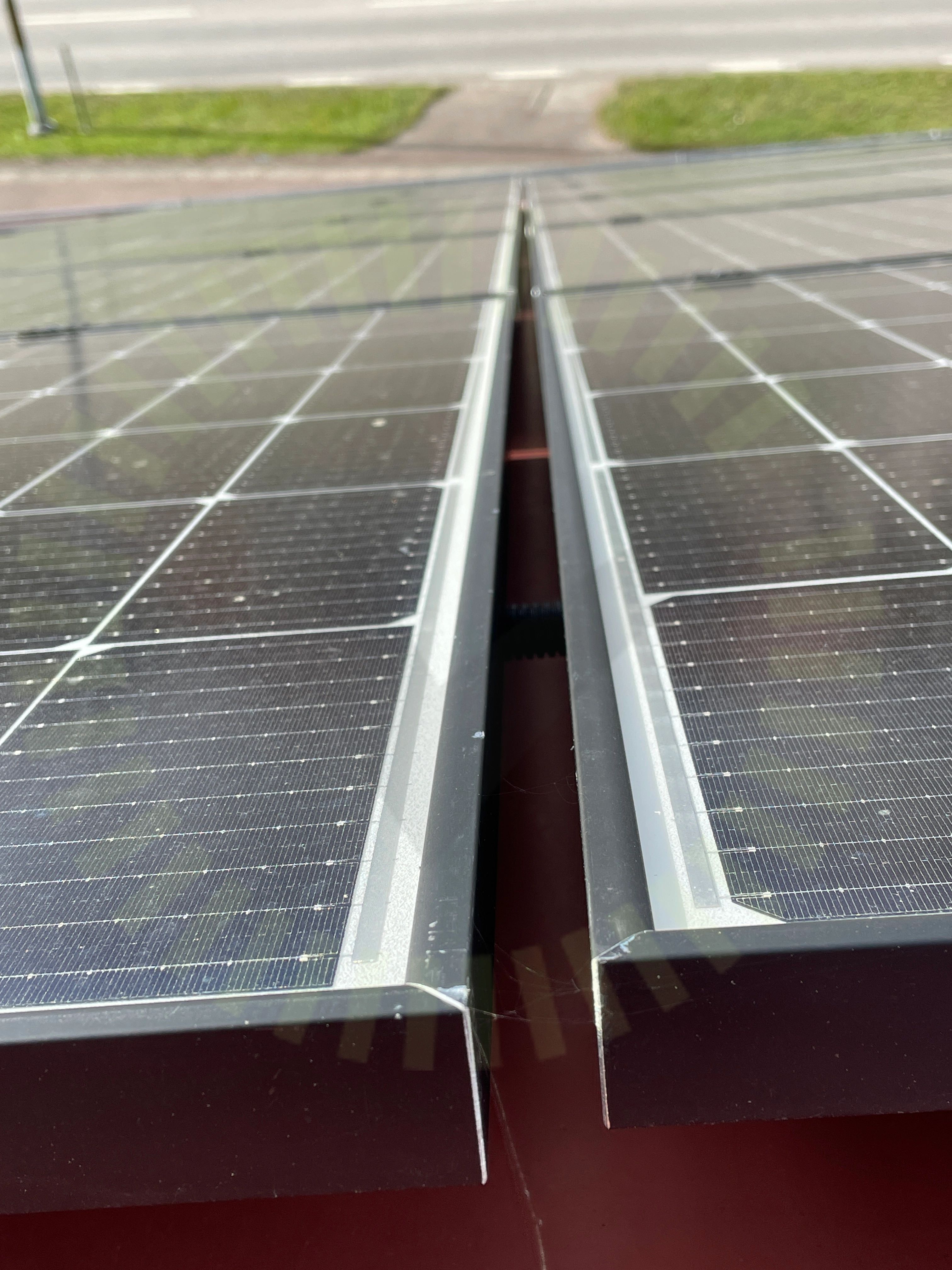

2.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga. Otydligt i bild men plus och minus ligger separerade ca 6 meter. Ena vid översta och andra vid understa panelraden.

SS 436 40 00 (712.521.103)

2.5 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåveran.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/15

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ram

Tak 1, Weland Stål: Falsfäste

Anmärkningar

8/19

3.1 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5101 Sid 1 (1) | Version 4 - 221219

3.2 DC kabel förläggning

Inte godkänd

VARNING! Skruv går igenom skyddsslang. Vid kontakt med ledaren blir taket strömförande.

3.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

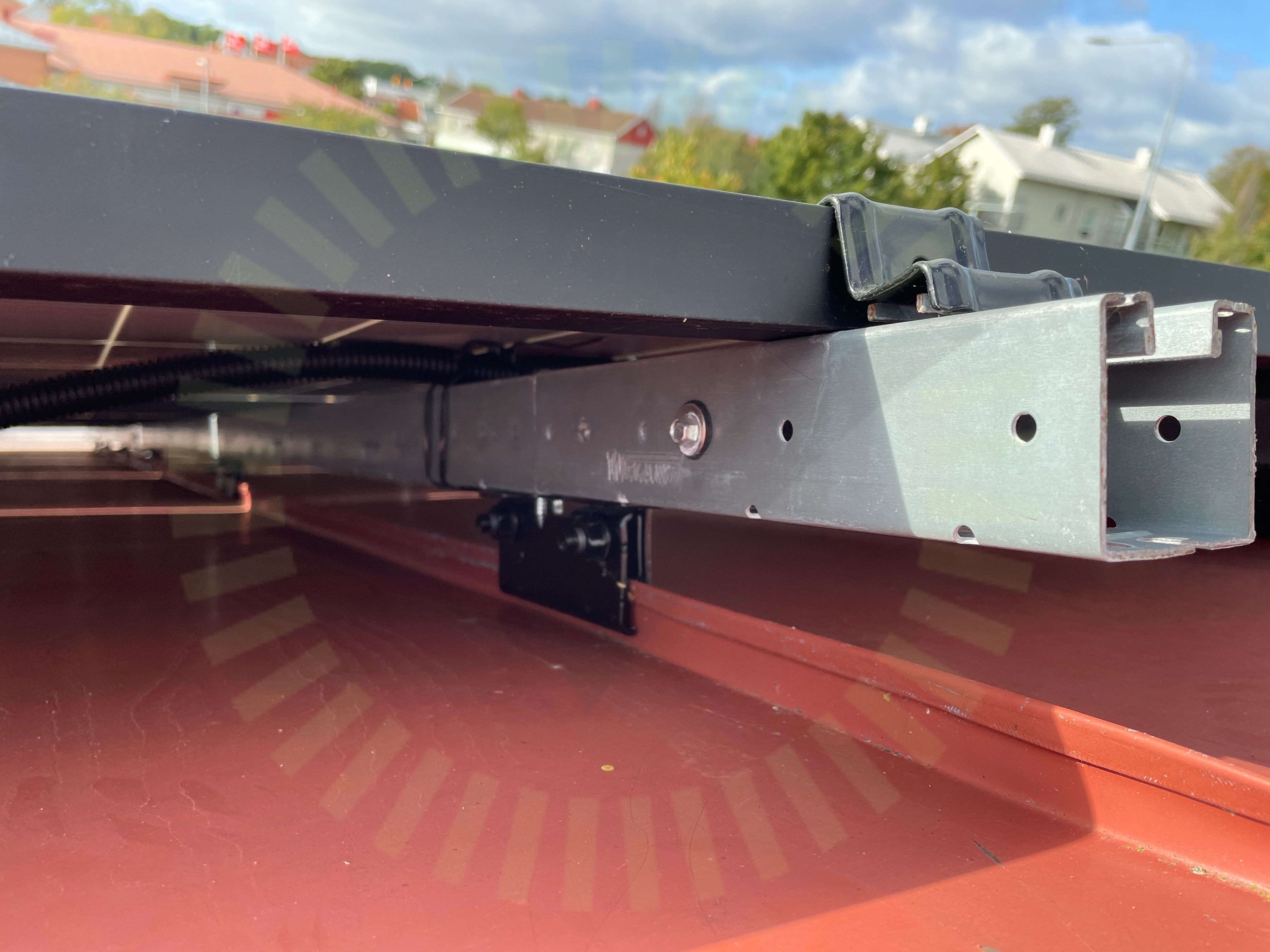

3.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

3.7 Ändklämma

Inte godkänd

Ej fastsatt enligt anvisningar.

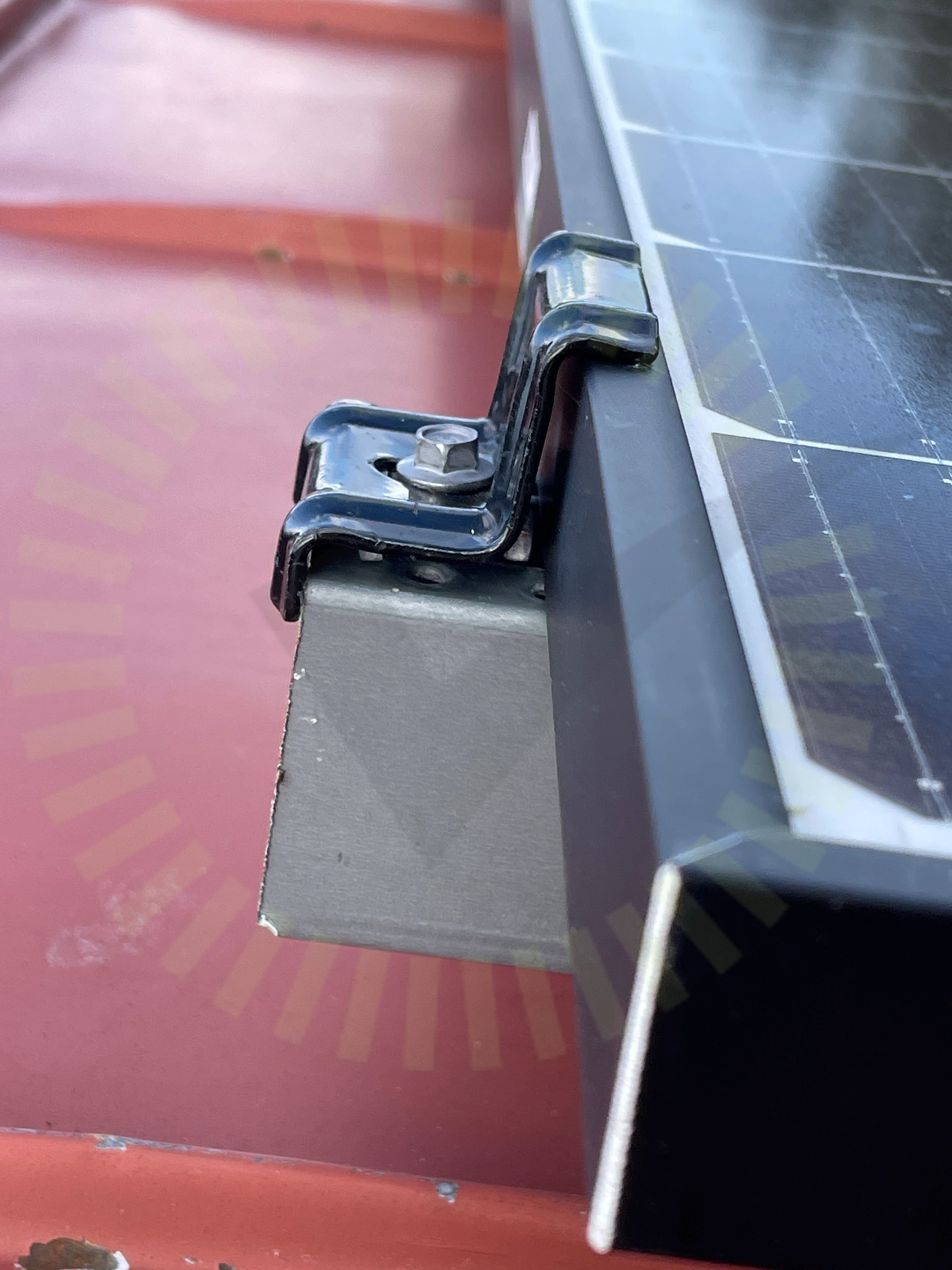

3.8 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/19

FalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängVäderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

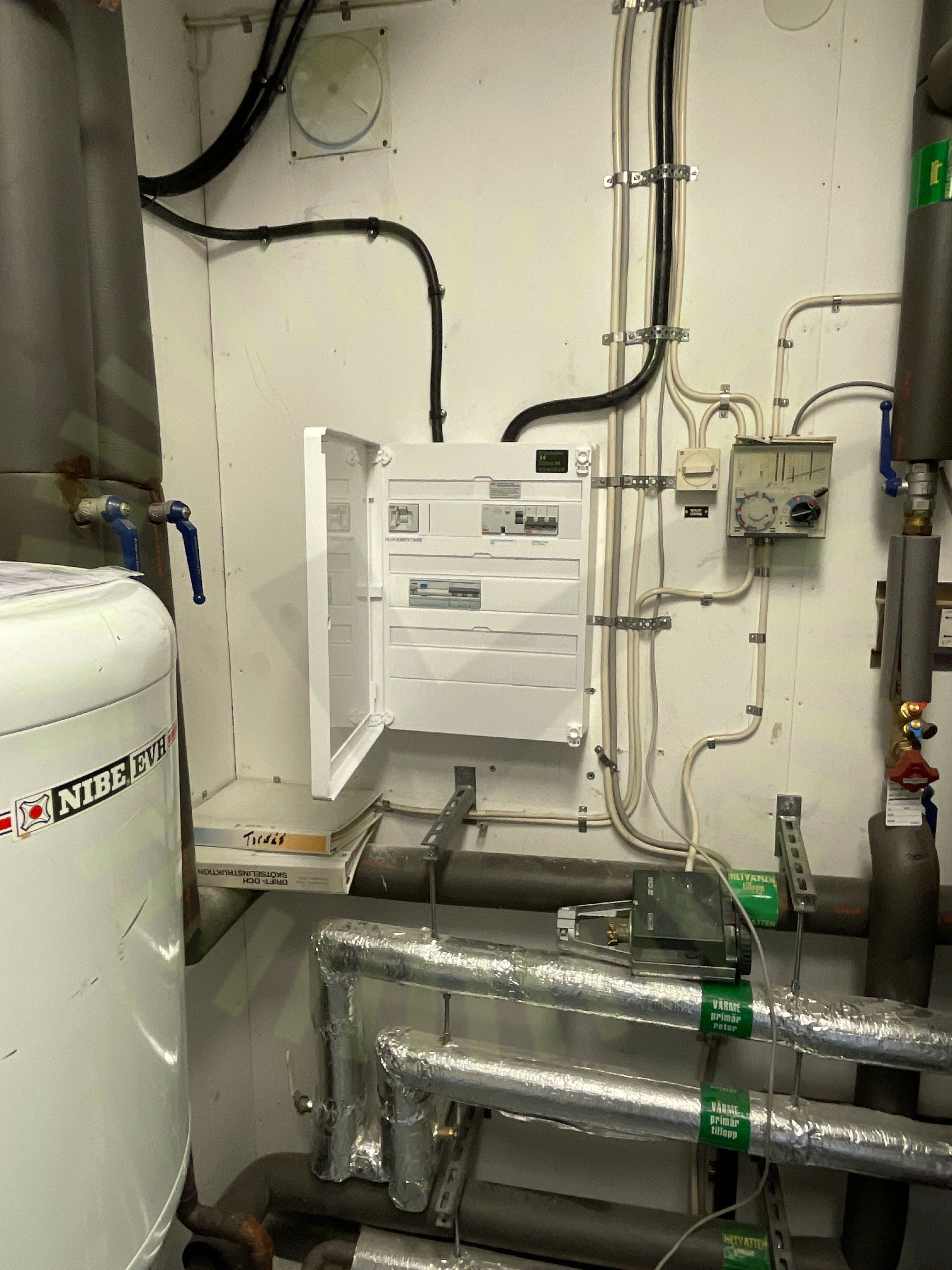

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

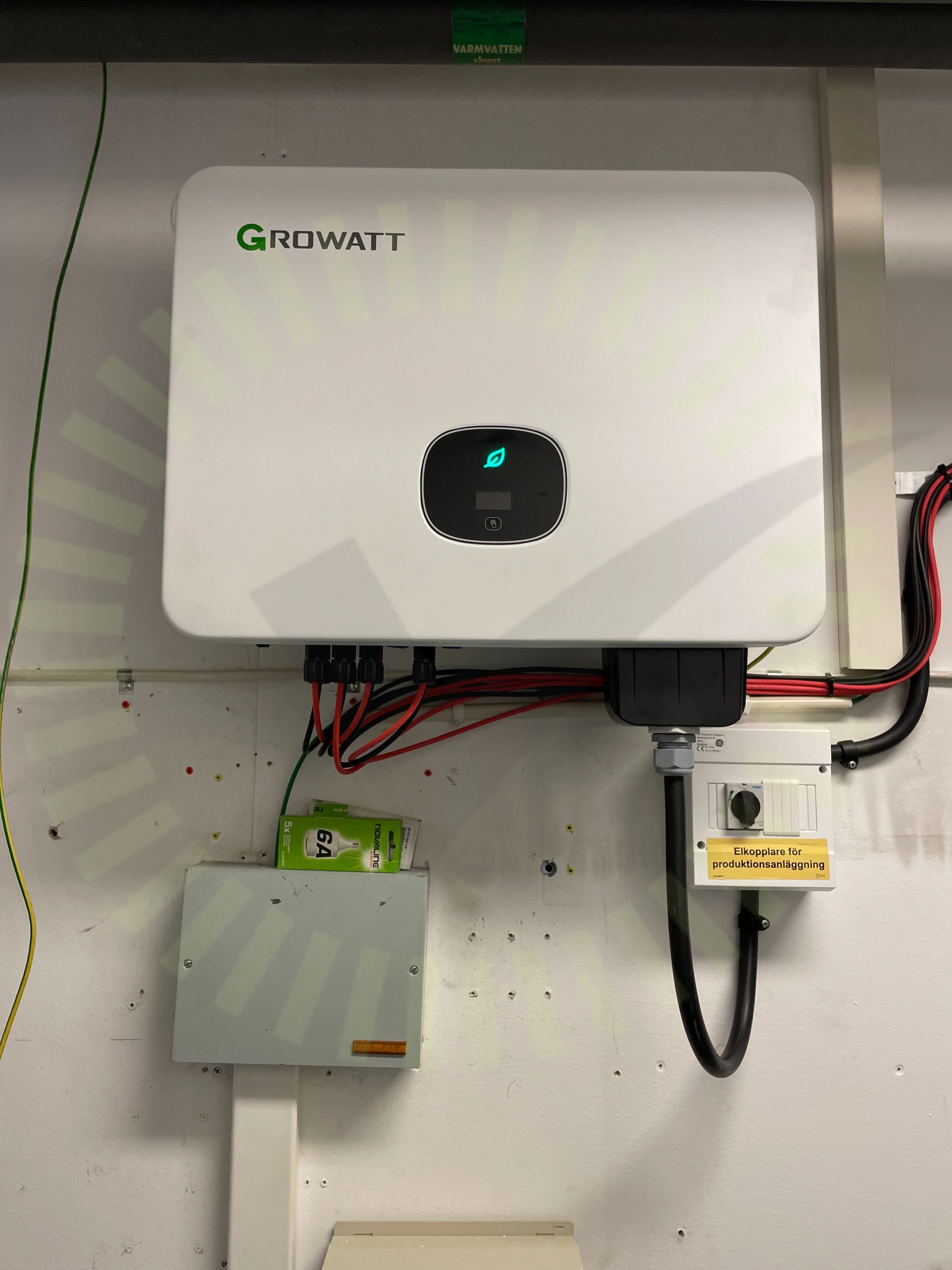

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

3/34

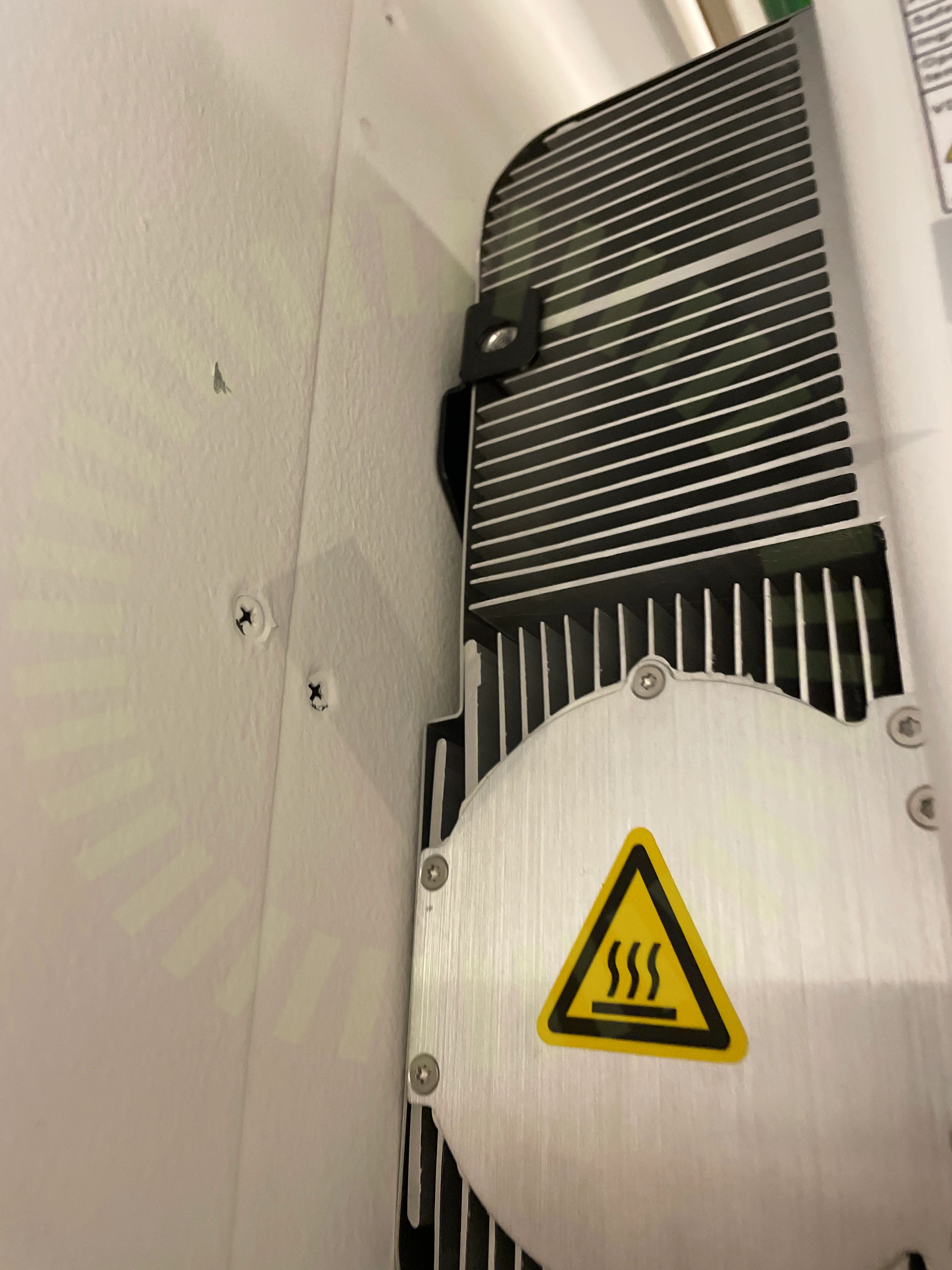

6.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad i konsol enligt tillverkarens anvisningar.

Growatt: MID 10-40KTL3-X User Manual EN 202305, Sida 15

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

26/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterEnkelisolerade ledareFörskruvningHuvudsäkringJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

5/34

DC Max SpänningDC Max StrömDC Min SpänningInfästningSträngdesign
