Besiktningsrapport

8.8

Installation genom

Sesol

Datum

19 juni 2023

Ort

Karlstad, Värmlands län

AC anslutning växelriktare

Skadat kablage

Uppskalad ledare

Väderbeständigt material

92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/33

4.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

4.2 AC Kablage förläggning

Inte godkänd

AC kabel är uppfäst med klammer med stödet över kabeln. Kabeln är på väg att trilla ur klammern.

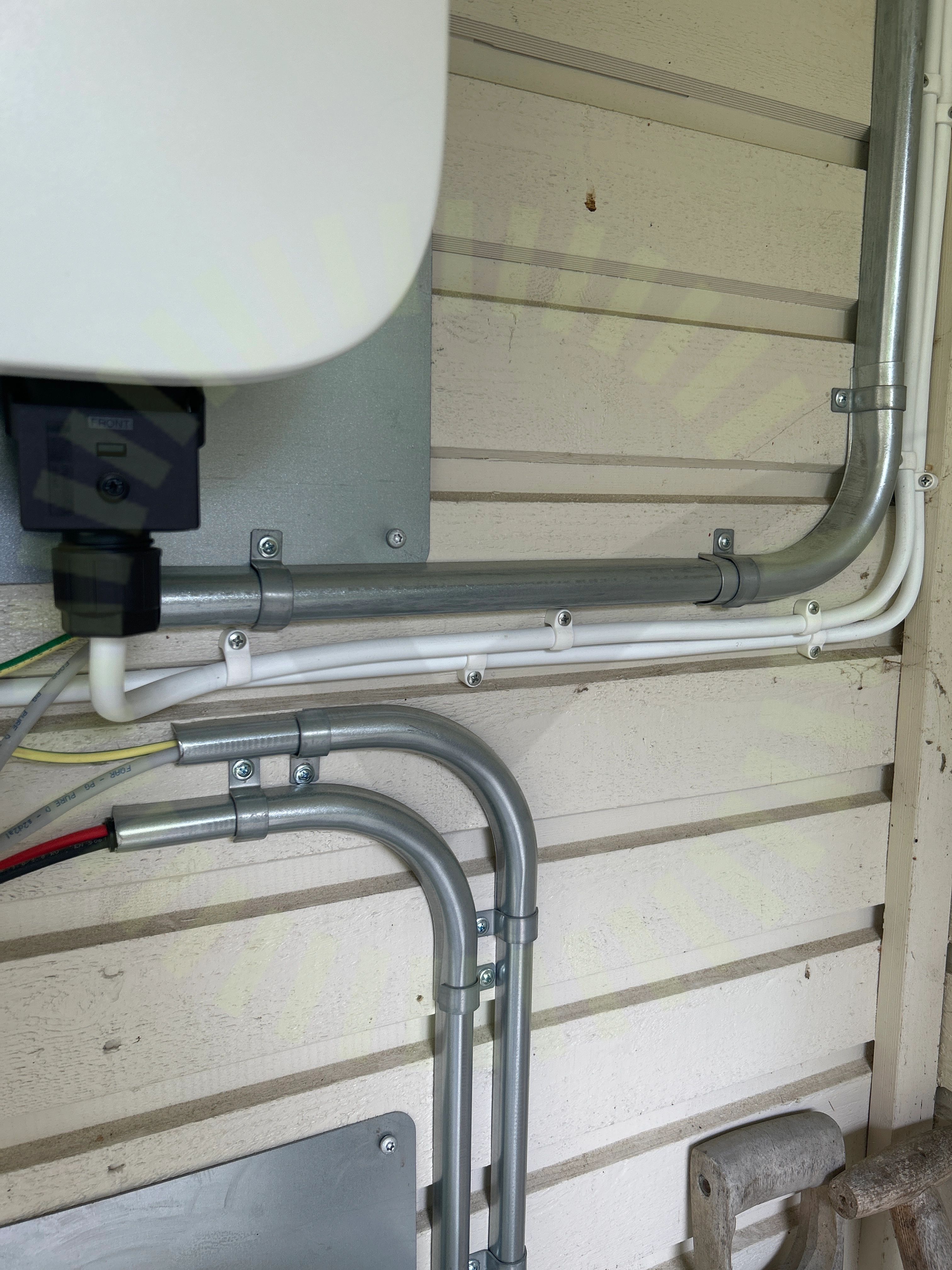

4.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

4.4 Skadat kablage

Inte godkänd

Signalkabeln sitter klämd mot batteriskyddet.

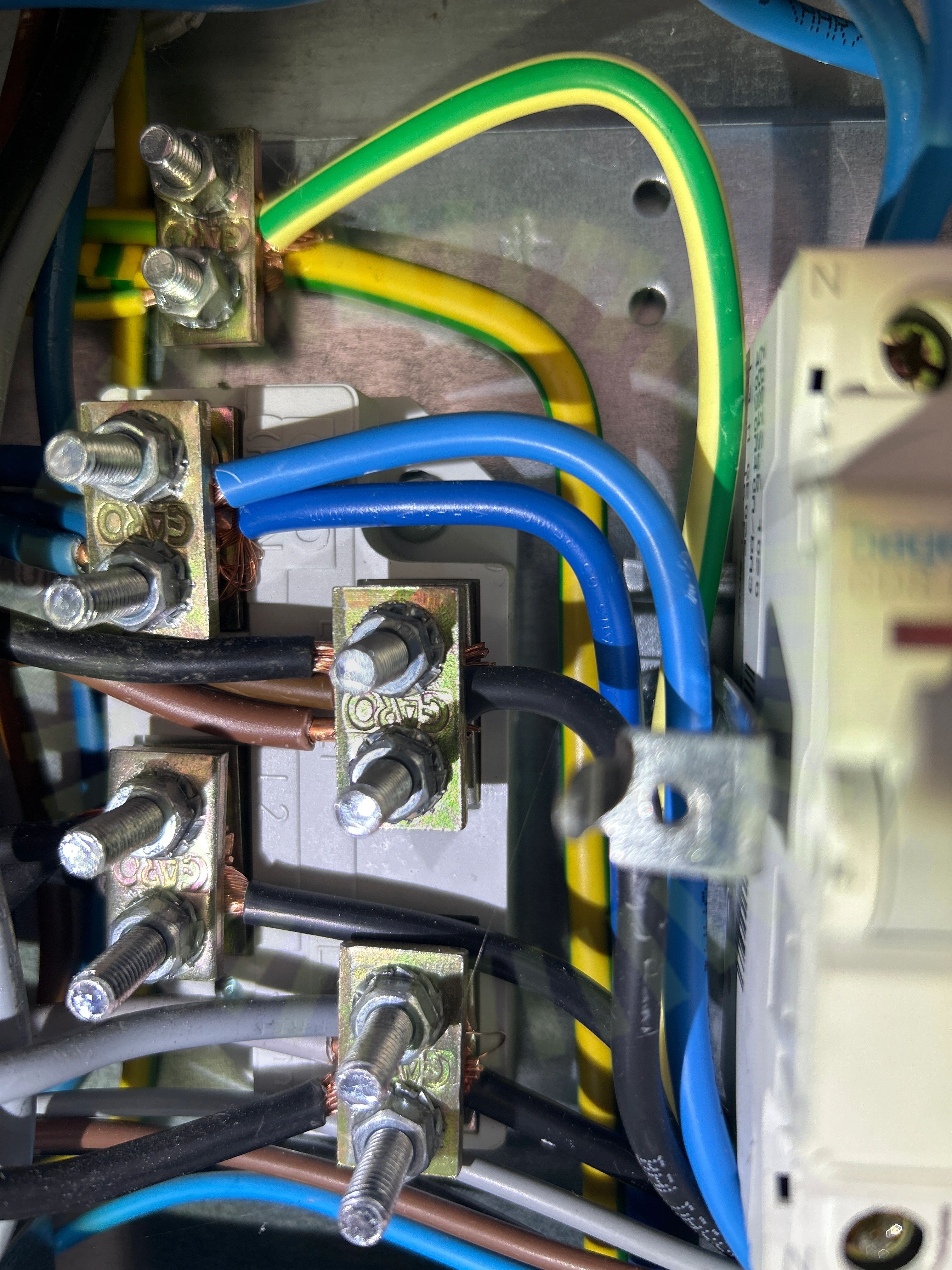

4.5 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint samt att stort antal kardeler för nolla har missat plint.

Godkända kontrollpunkter

28/33

AC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionSäkringsdimensionVentilation
