Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Sesol

Datum

19 juni 2023

Ort

Karlstad, Värmlands län
AC anslutning växelriktare
Råspontsinfästning
Underliggande takpanna
84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4
Bristfällig renhållning

1.1 Bristfällig renhållning

Rekommendation

Det ligger mycket skräp kvar på taket.

Godkända kontrollpunkter

3/4
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tegeltak , Longi: LR5-54HPB 390-410M

Anmärkningar

2/15

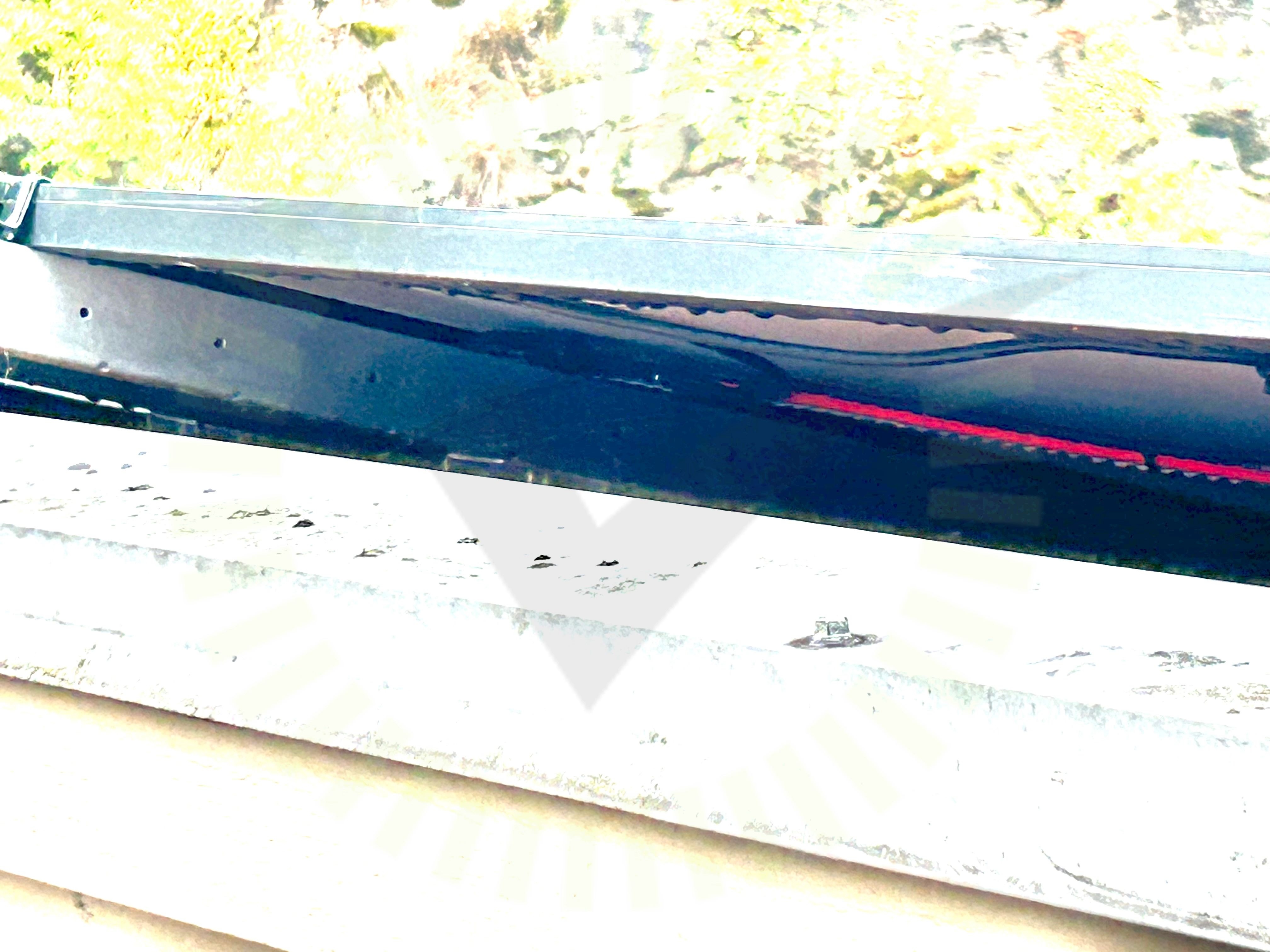

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Mellanrum

3.2 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

11/15
Avstånd till takDräneringshålFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterSträngförläggning

Tegeltak , Weland Stål: Råspont

Anmärkningar

7/22
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

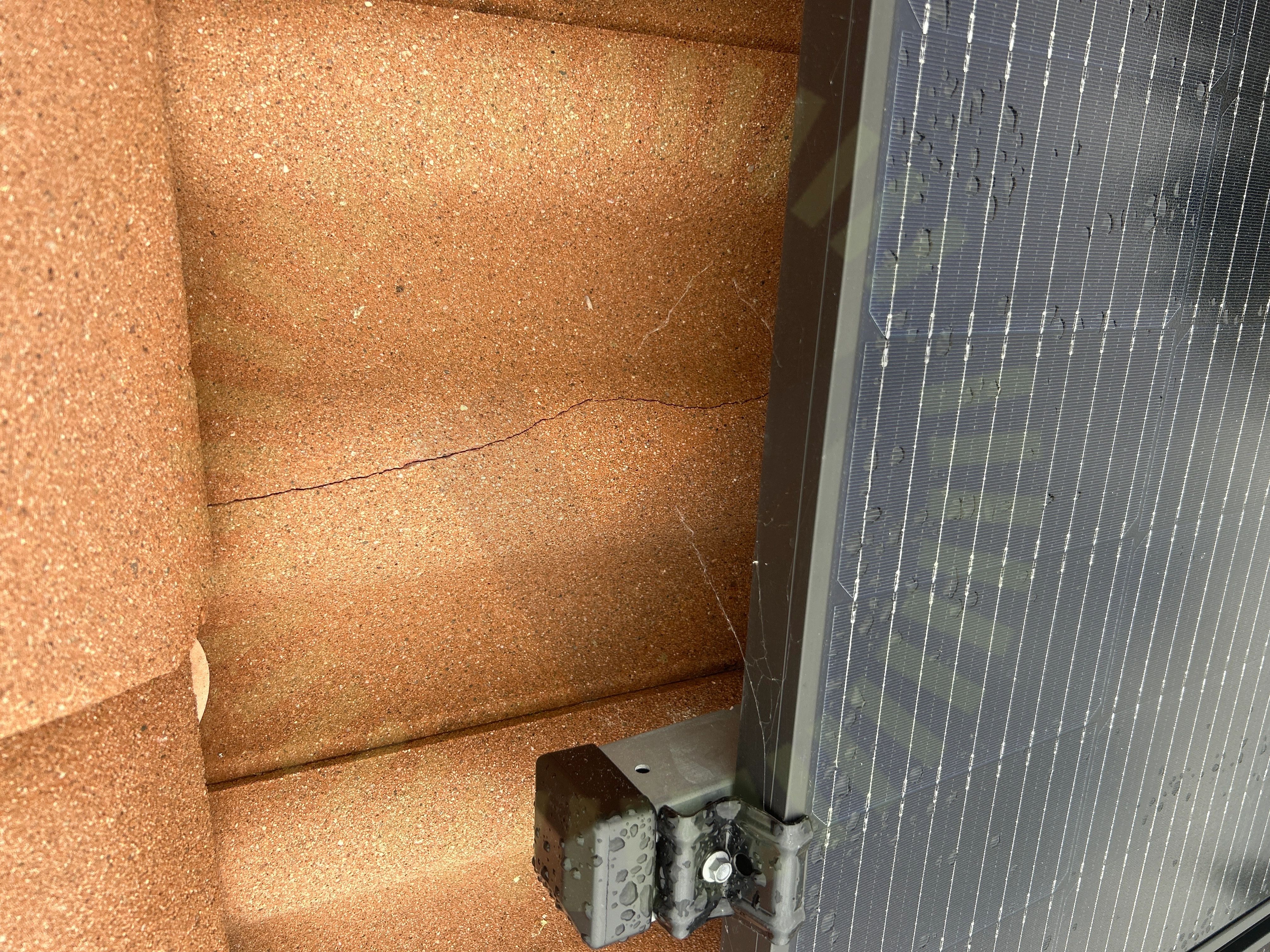

Skador

4.2 Skador

Inte godkänd

Skada hittad.

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenskarvar

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

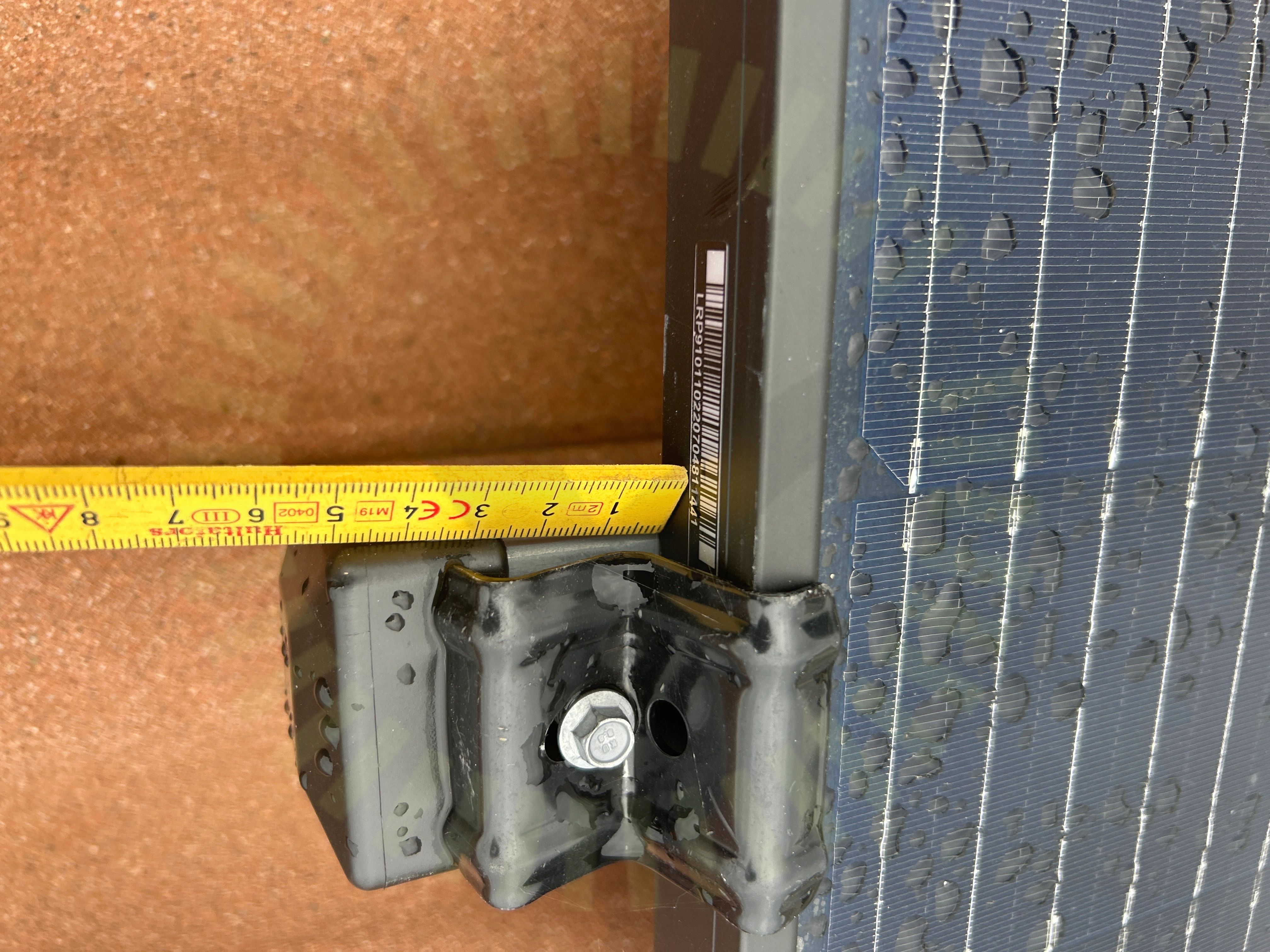

Ändklämmor skena

4.5 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117
Råspontsinfästning

4.6 Råspontsinfästning

Inte godkänd

Skruvar går ej ner ordentligt. Vissa fästen satt snett och hade ett mellanrum mellan foten och tätskiktsduken.

MA5104. Sid 1 (1) | Version 4 - 221101
Underliggande takpanna

4.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängTakkrokarnas CCTvådelad TakkrokSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

1/22
Klämmor rätt förläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

7/35
Smartmätare

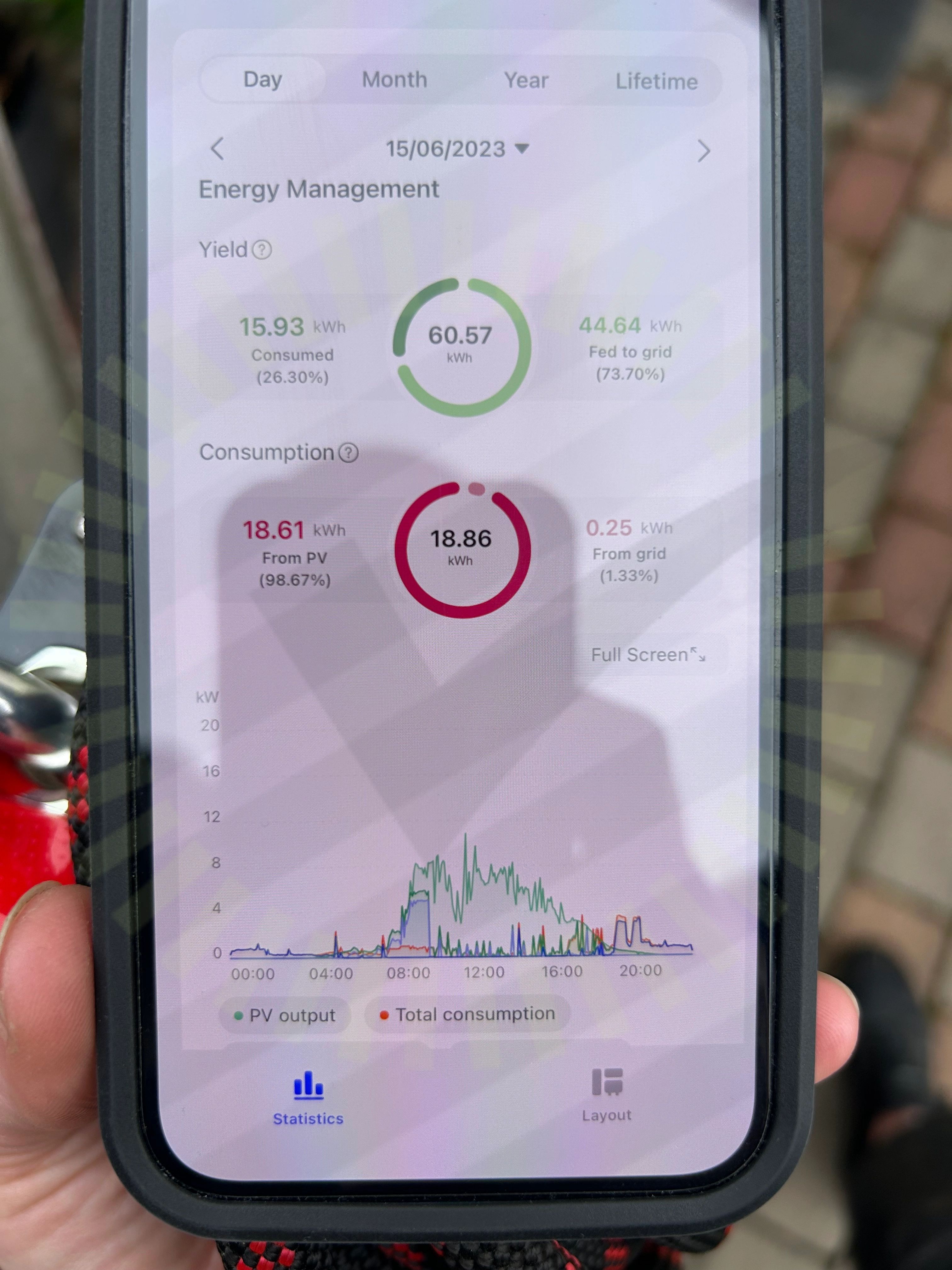

6.1 Smartmätare

Kundkommentar

Kunden har ojämn produktion trots full sol även när grannen har full produktion med likadan anläggning.

Tillverkarens anvisningar
AC anslutning växelriktare

6.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

6.3 AC Kablage förläggning

Inte godkänd

AC kabel är uppfäst med klammer med stödet över kabeln. Kabeln är på väg att trilla ur klammern.

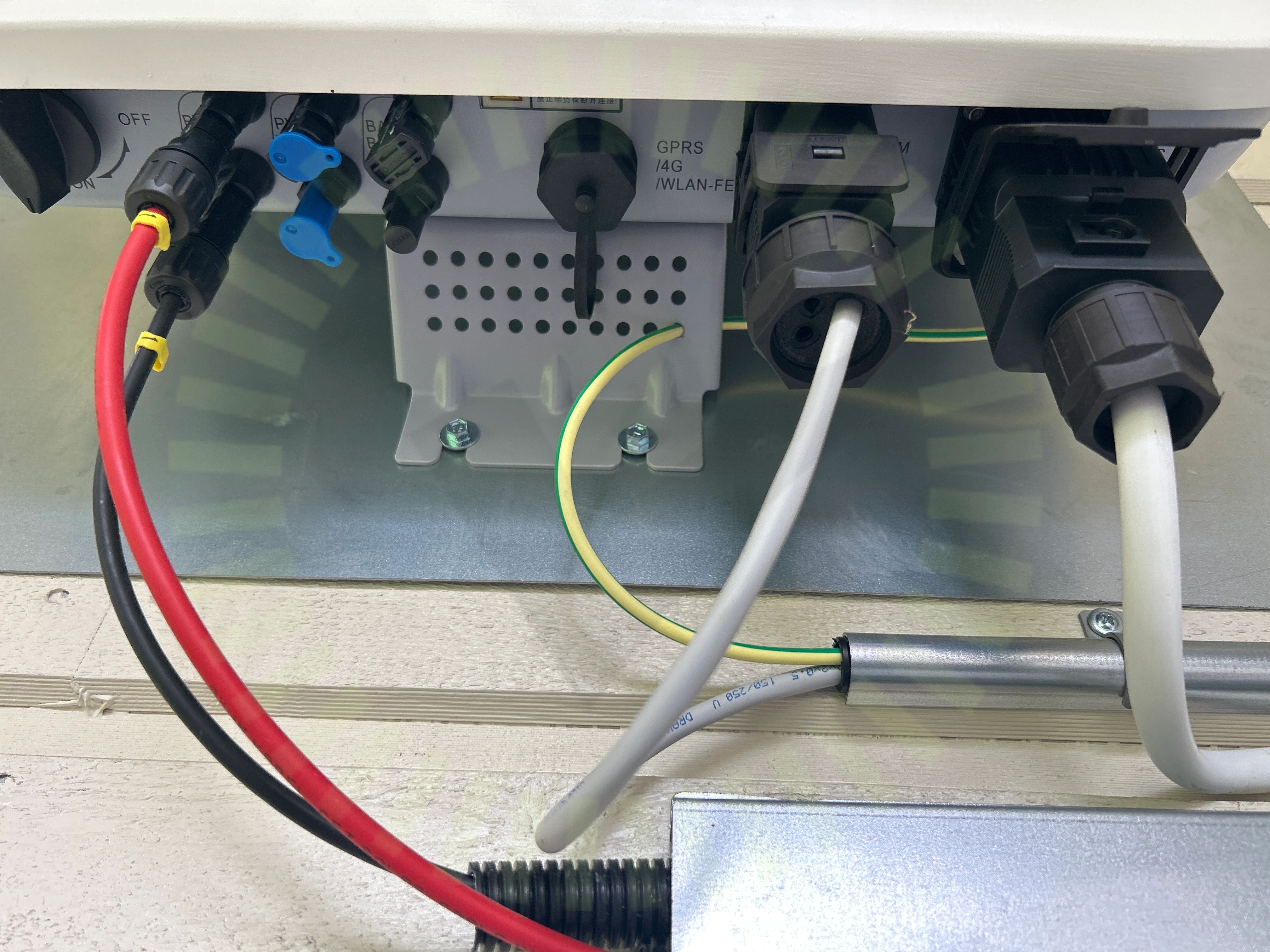

Förskruvningar på växelriktare

6.4 Förskruvningar på växelriktare

Inte godkänd

Oanvända hål har inte tätats.

Väderbeständigt material

6.5 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Skadat kablage

6.6 Skadat kablage

Inte godkänd

Signalkabeln sitter klämd mot batteriskyddet.

Uppskalad ledare

6.7 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint samt att stort antal kardeler för nolla har missat plint.

Godkända kontrollpunkter

28/35
AC BöjradieAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionSäkringsdimensionVentilation
