Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

1KOMMA5°

Datum

14 juli 2023

Ort

Dalby, Skåne län
Fastsäkring av produkt
Genomföringar
AC Kablage förläggning
83% godkända17% ej godkända

Om installationen

VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

SunGrow: SBR(XXX)

Anmärkningar

1/8
Lock

1.1 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

7/8
AvståndInfästningKommunikationMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

8/42
Avstånd närliggande objekt

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Kablage förläggning

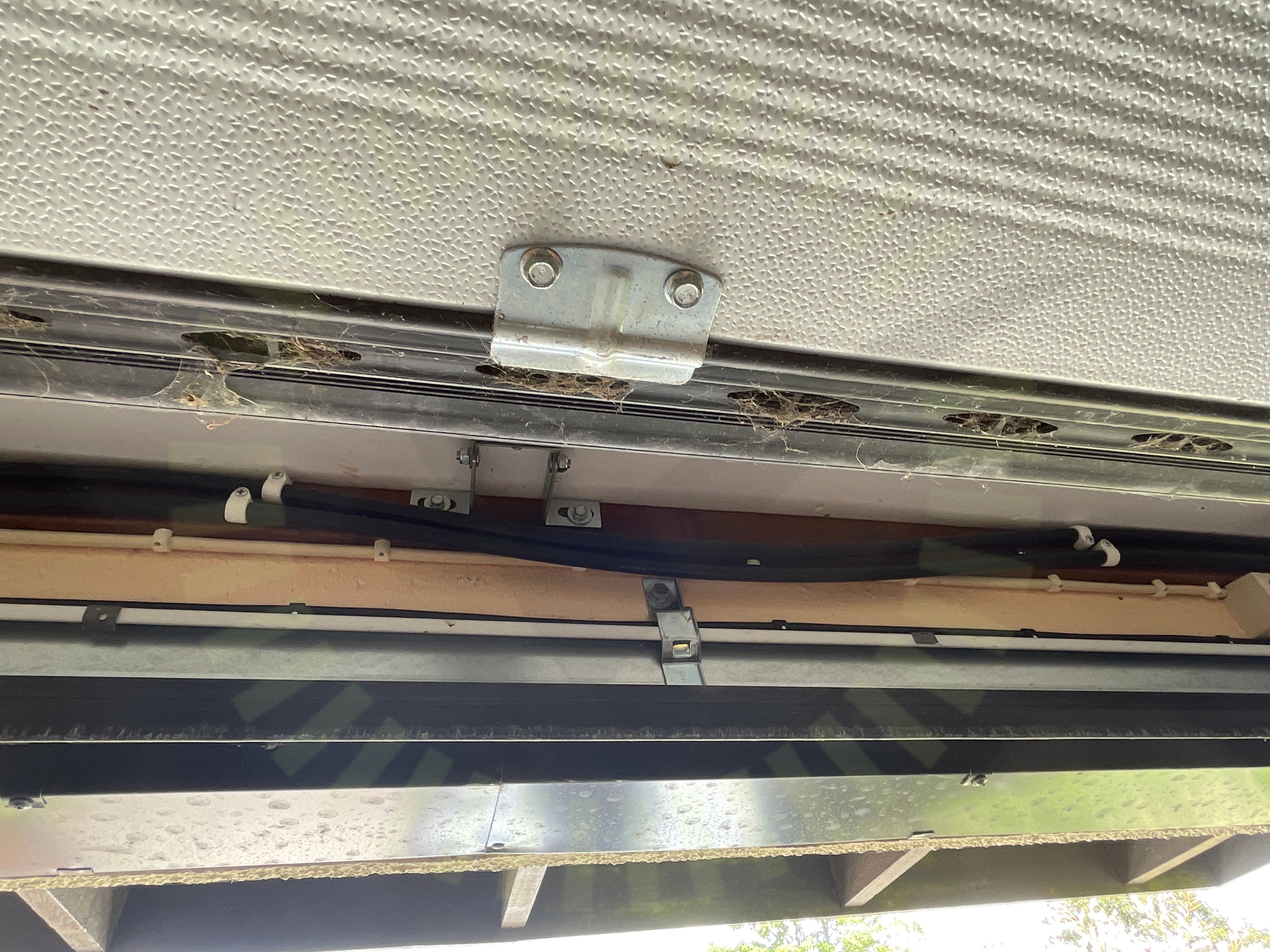

2.2 AC Kablage förläggning

Inte godkänd

Ac kablage ej uppfäst med tillräckligt stöd längst hela sträckan.

Fastsäkring av produkt

2.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Saknar skruv.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

2.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Genomföringar

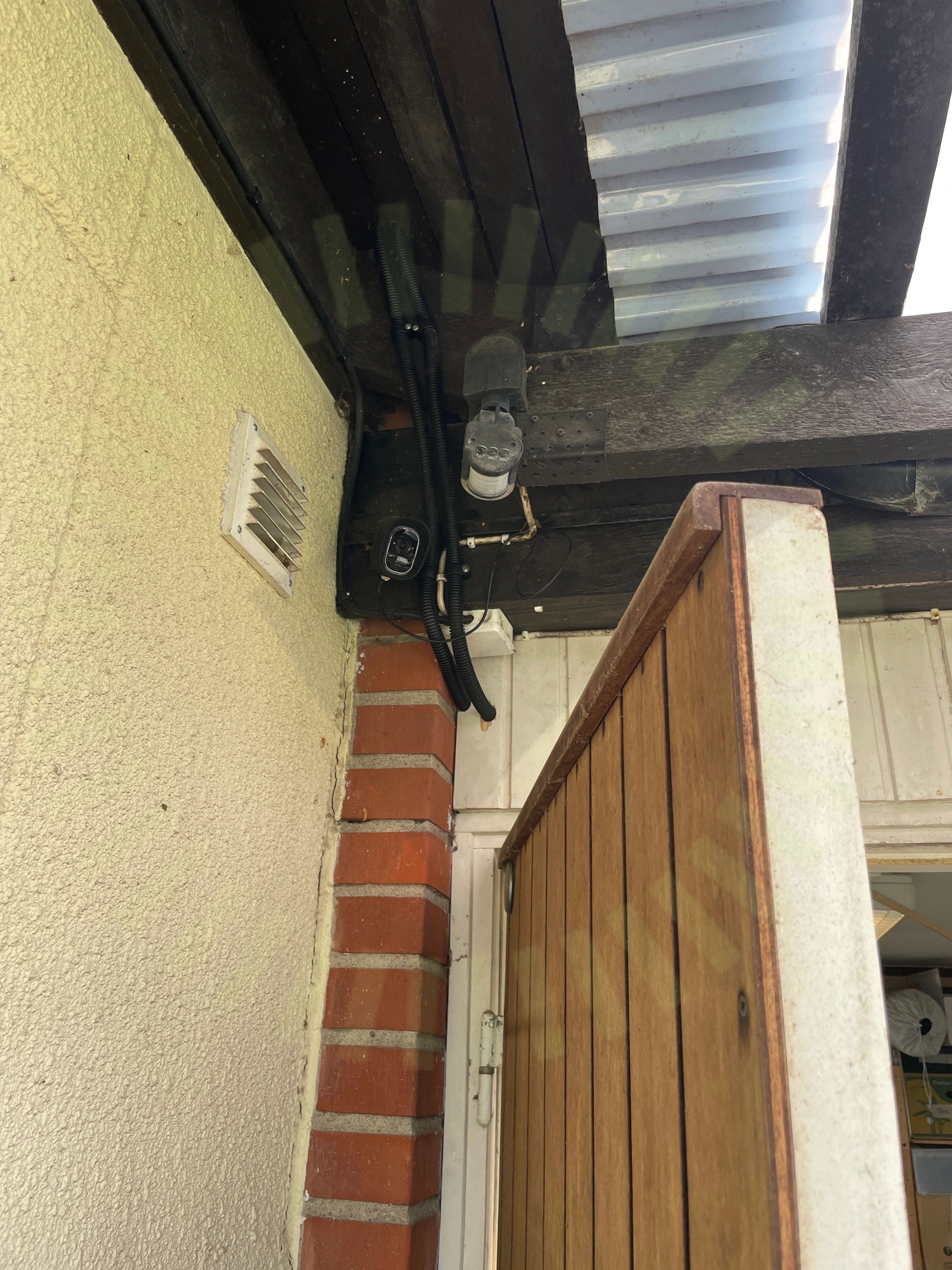

2.6 Genomföringar

Inte godkänd

Genomföring inte tätad.

Varning för backspänning

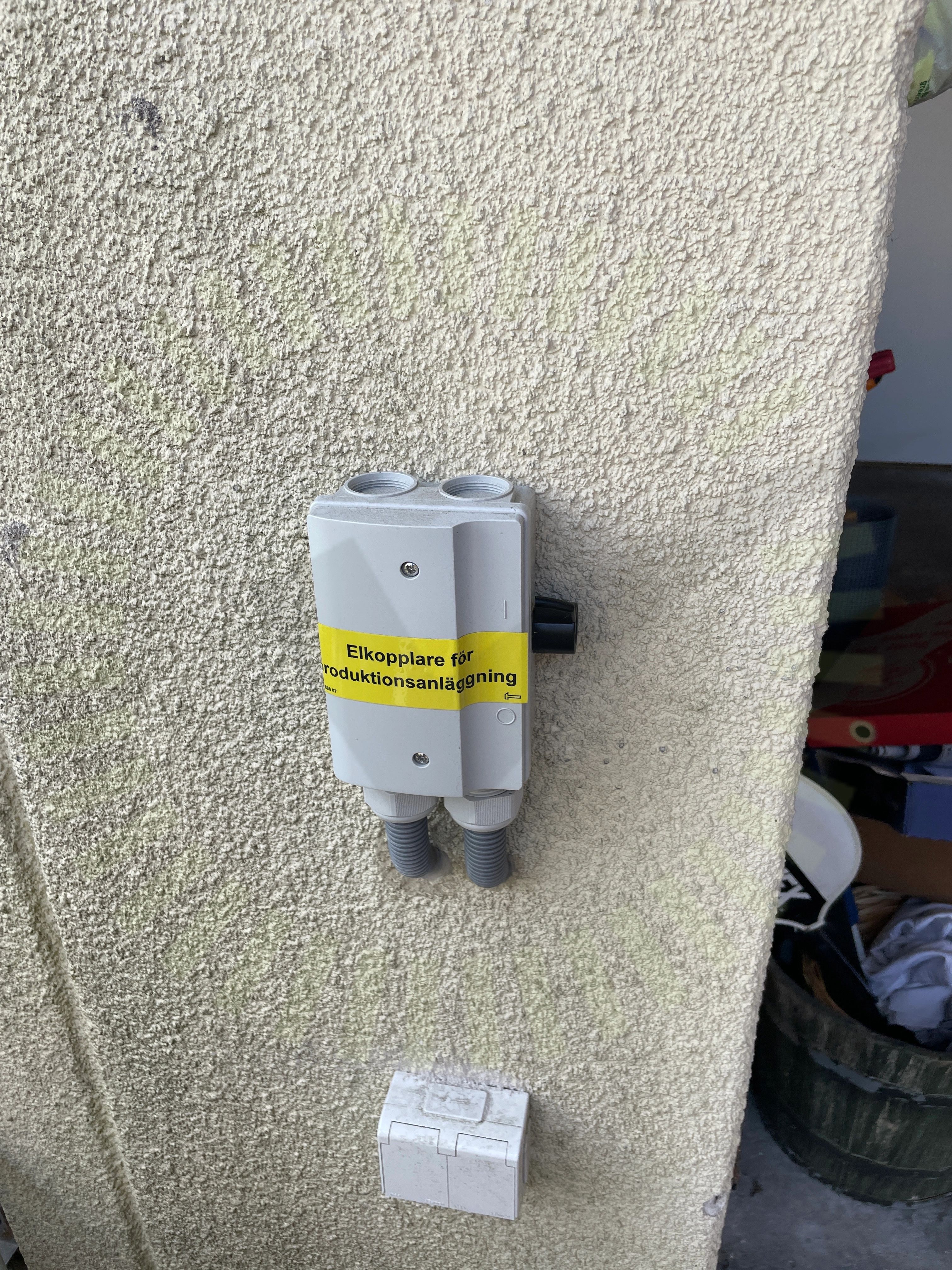

2.7 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42
Väderbeständigt material

2.8 Väderbeständigt material

Inte godkänd

Flexrör ej väderbeständigt.

Godkända kontrollpunkter

32/42
AC Anslutning VäxelriktareAC BöjradieAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInfästningLikspänningskomponenterMissvisande varselmärkningSkarp kantInformering av solcellerJordning av chassiKabeldimensioneringLedare anslutnaMärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/42
SträngdesignTillförlitligt fäst
