Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

1KOMMA5°

Datum

14 juli 2023

Ort

Dalby, Skåne län
Kopplingslåda
Panelkablagets böjradie
Stress på kontakter
80% godkända20% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/8
Lock

2.1 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

7/8
AvståndInfästningKommunikationMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/26
Mittklämmor

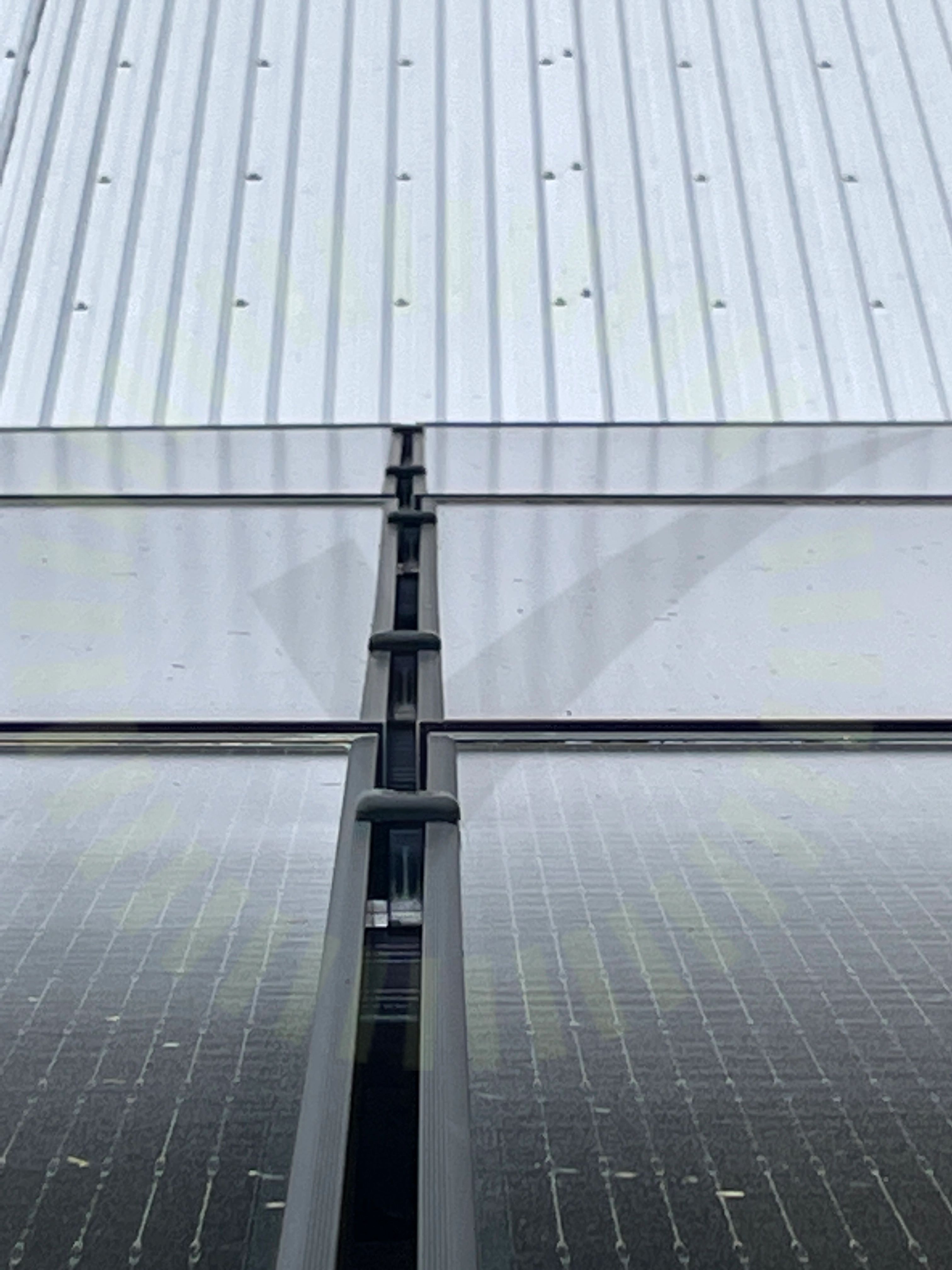

4.1 Mittklämmor

Inte godkänd

Mittfästen ska ligga dikt an mot panelen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13
Skador

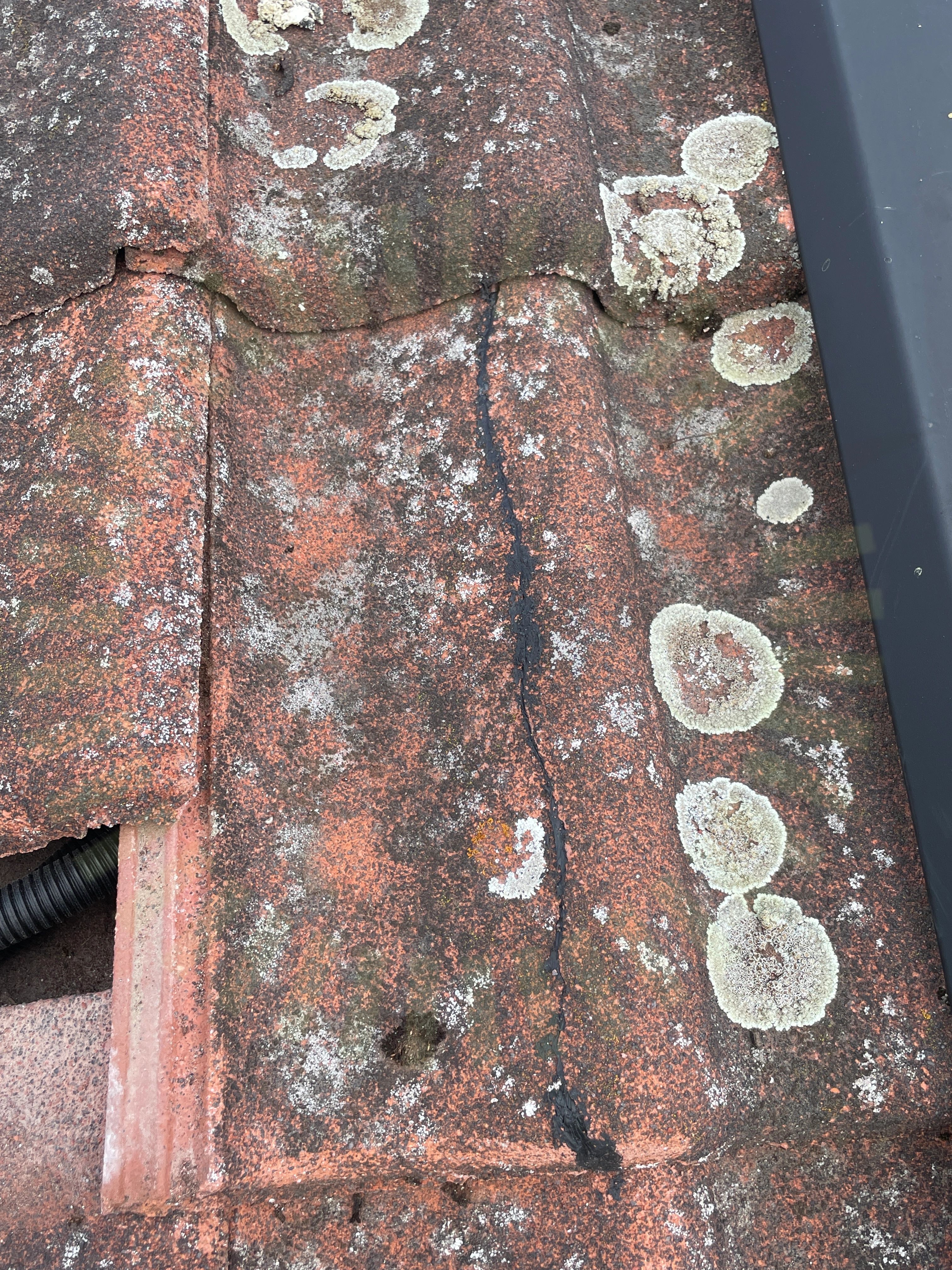

4.2 Skador

Inte godkänd

Skador noterade på takpanna.

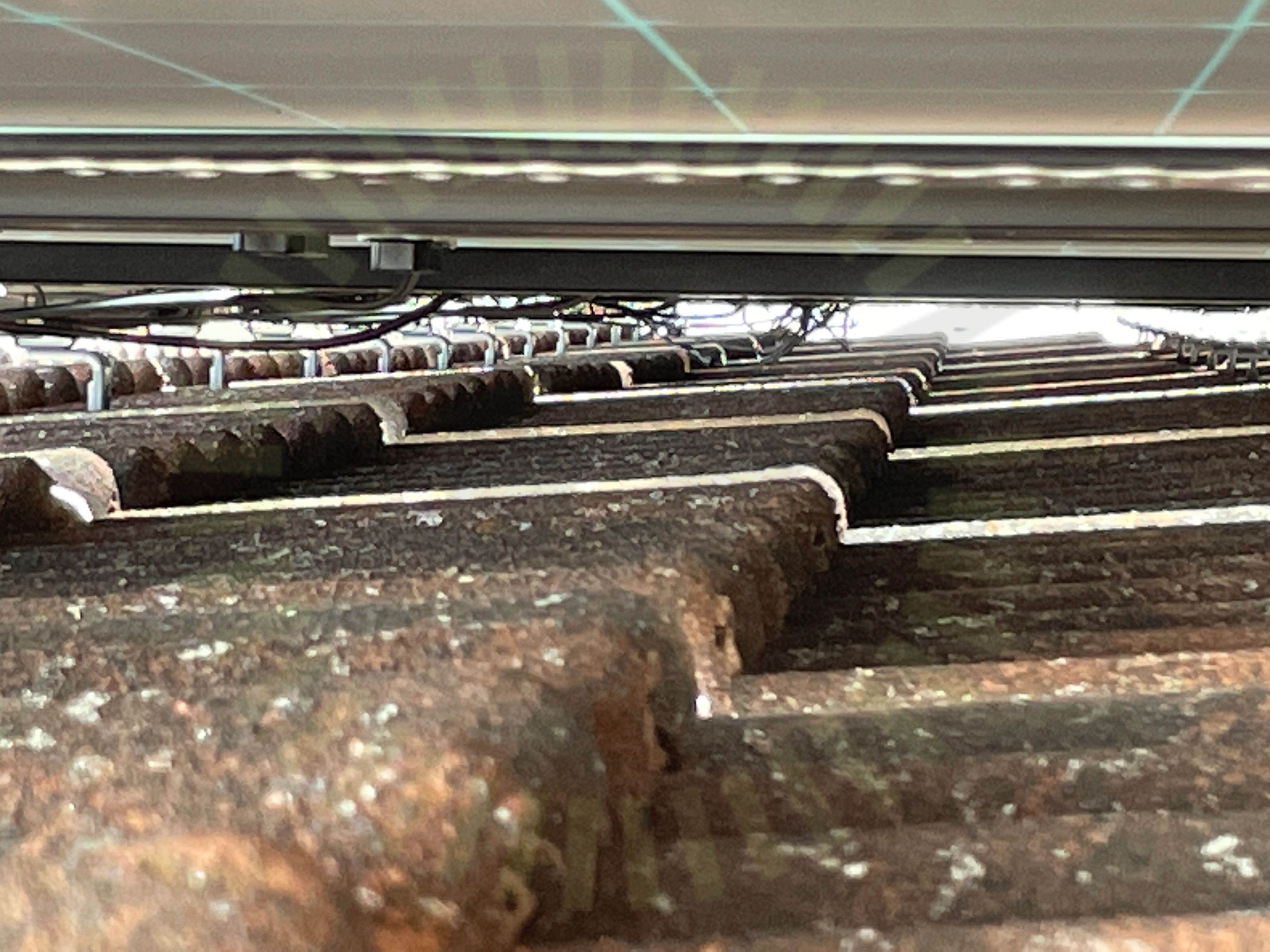

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenans utstick för klämma

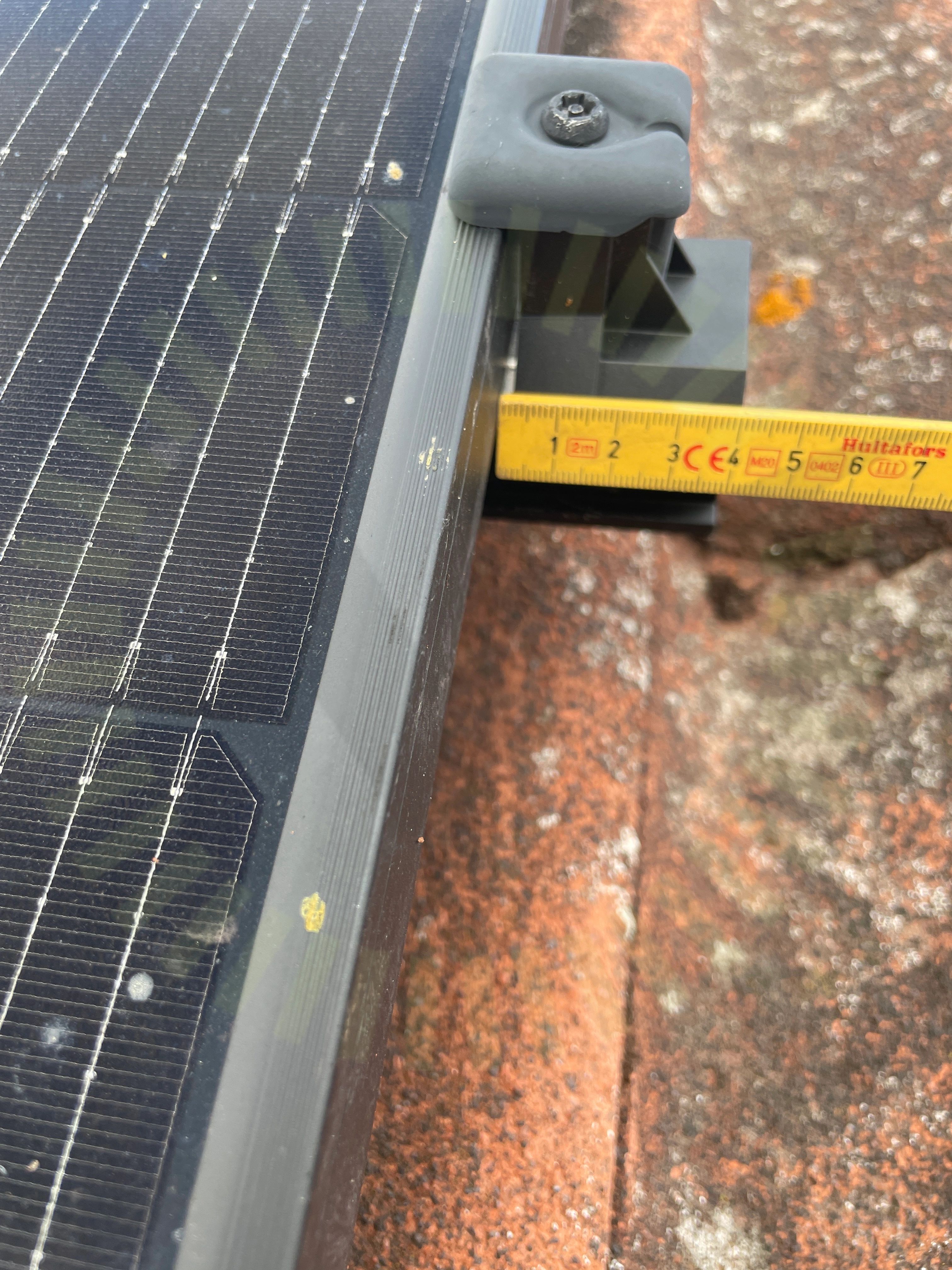

4.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

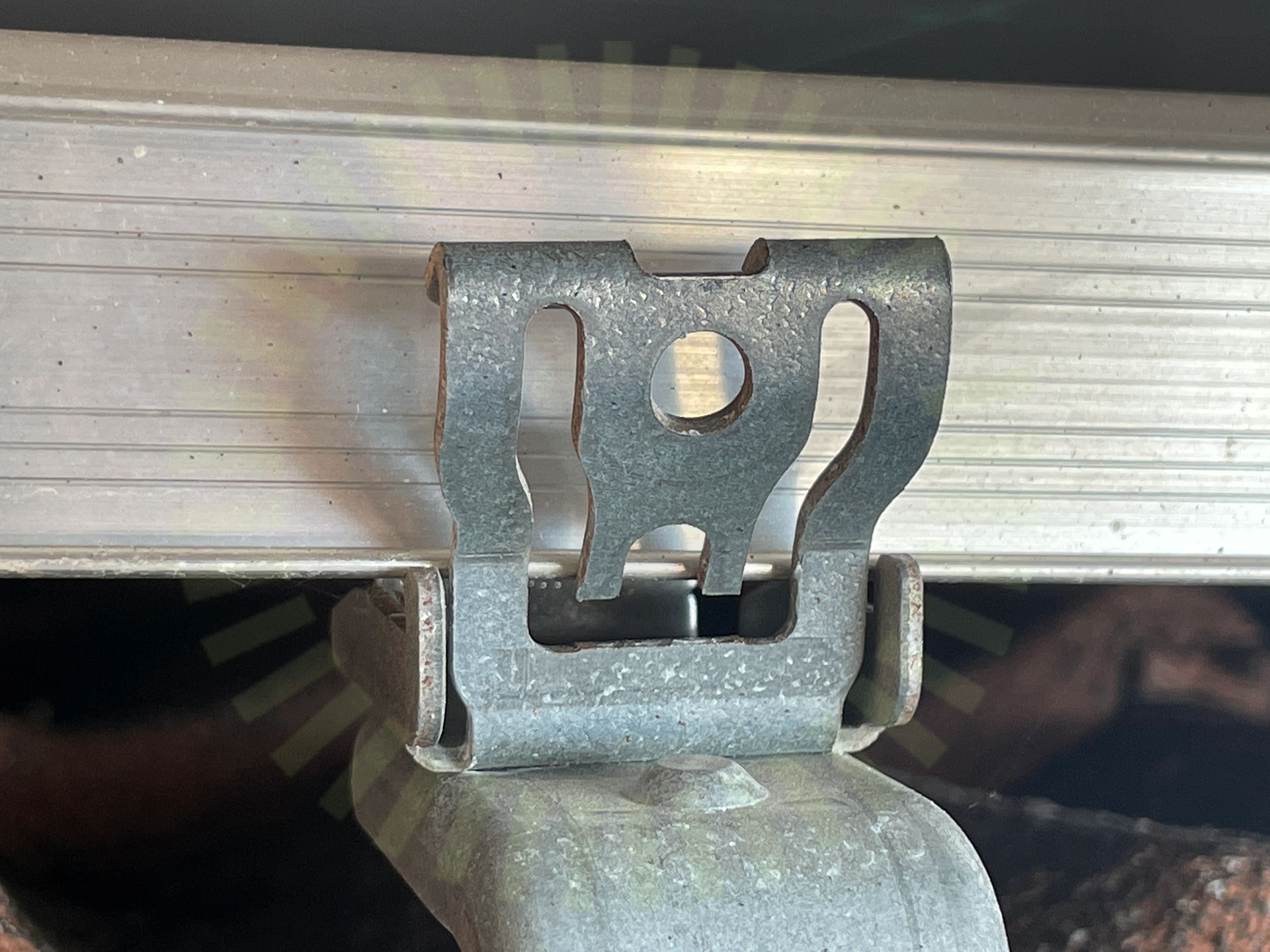

Skenornas infästning

4.5 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenskarvar

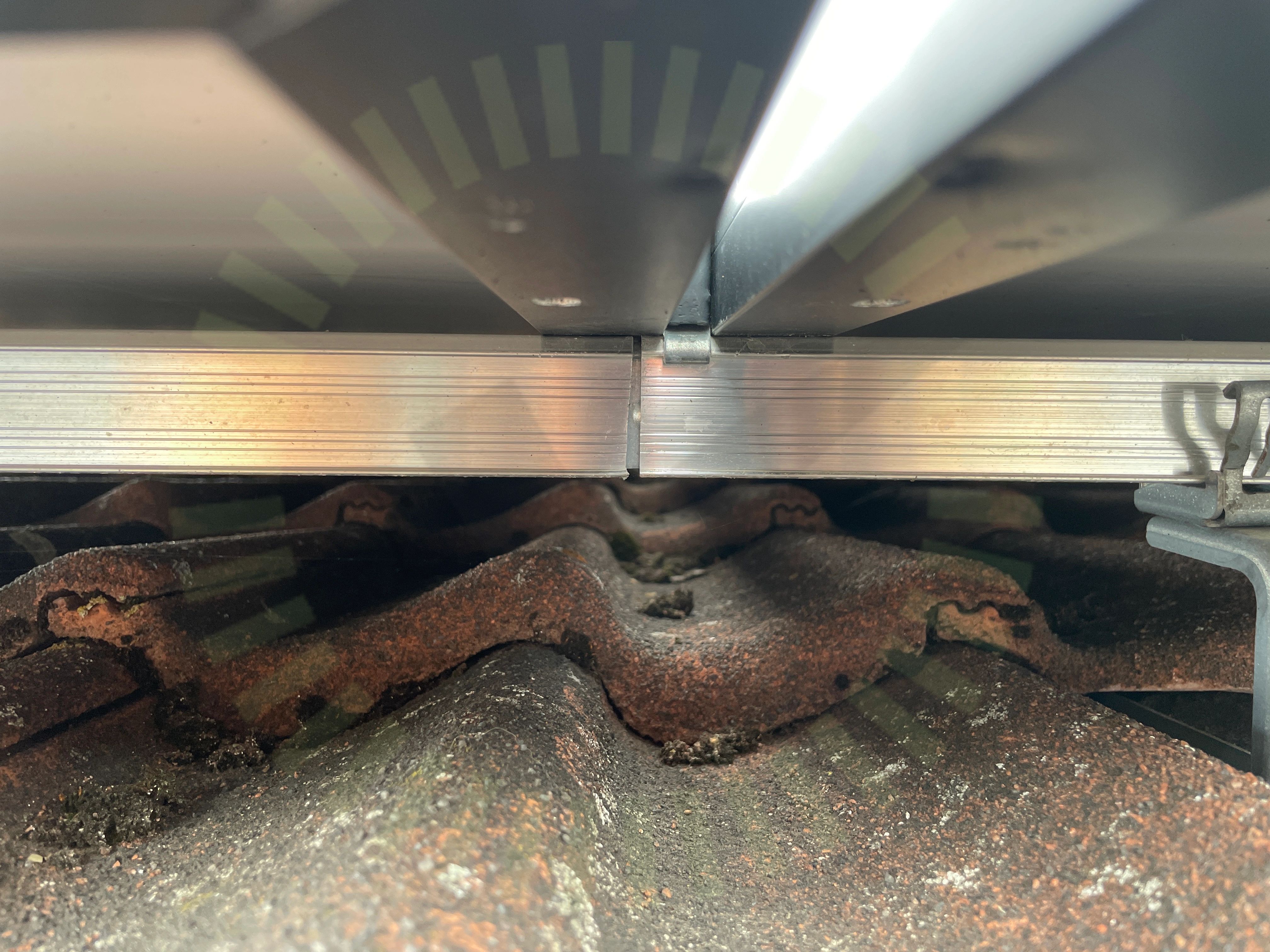

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

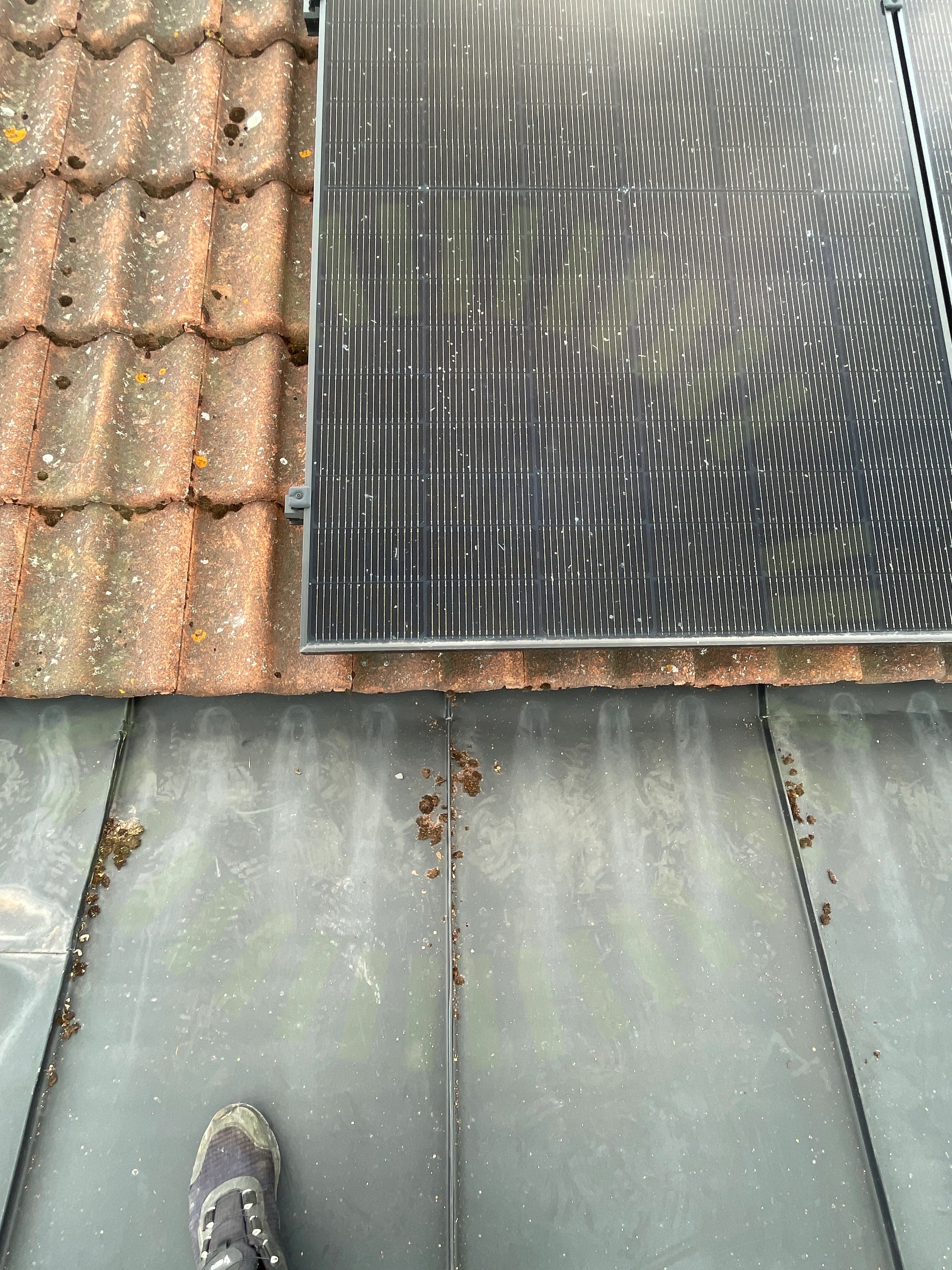

Säkerhetsavstånd

4.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

19/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkenornas överhängSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/16
Klämmornas storlek

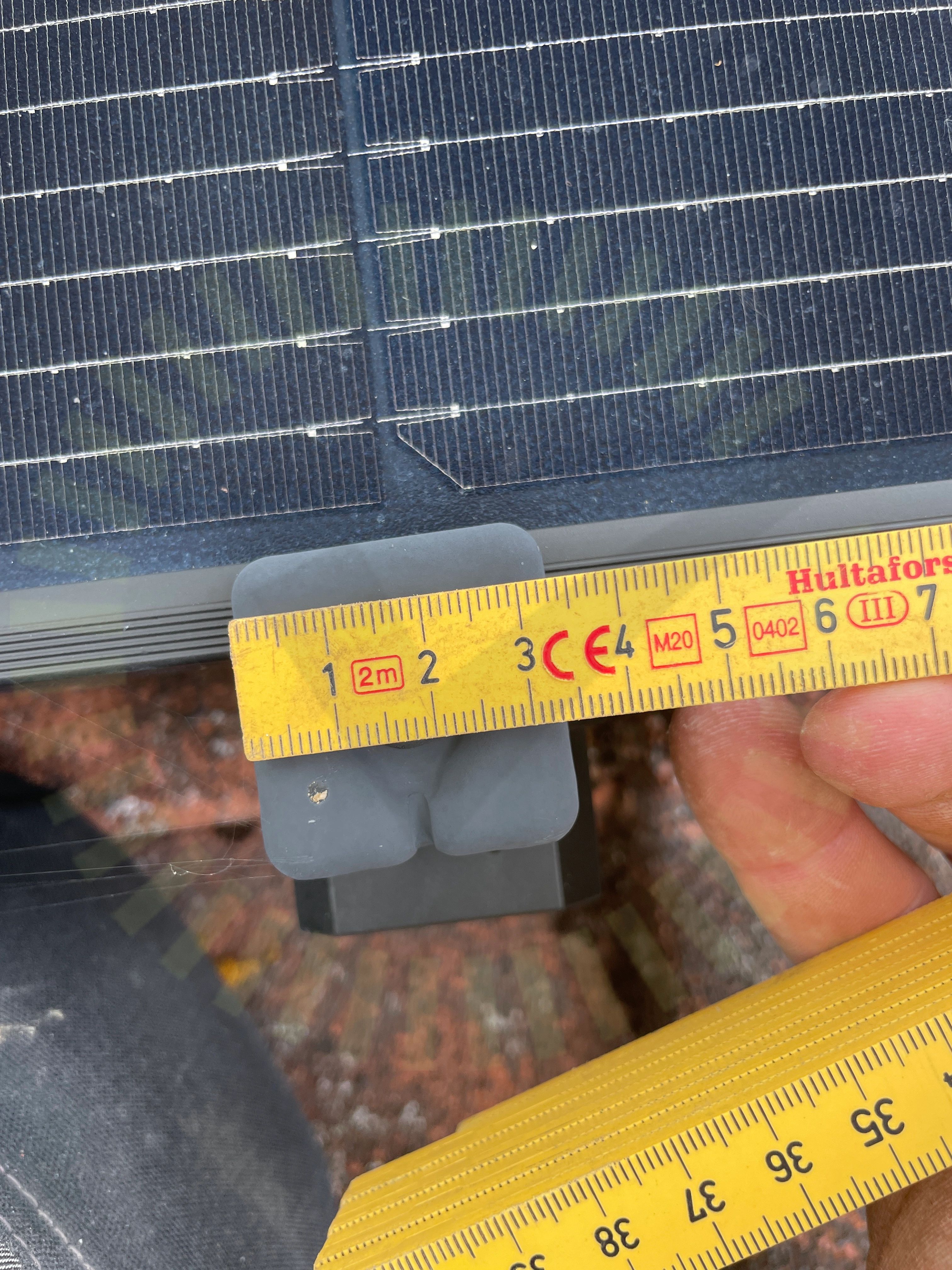

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Kopplingslåda

5.2 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

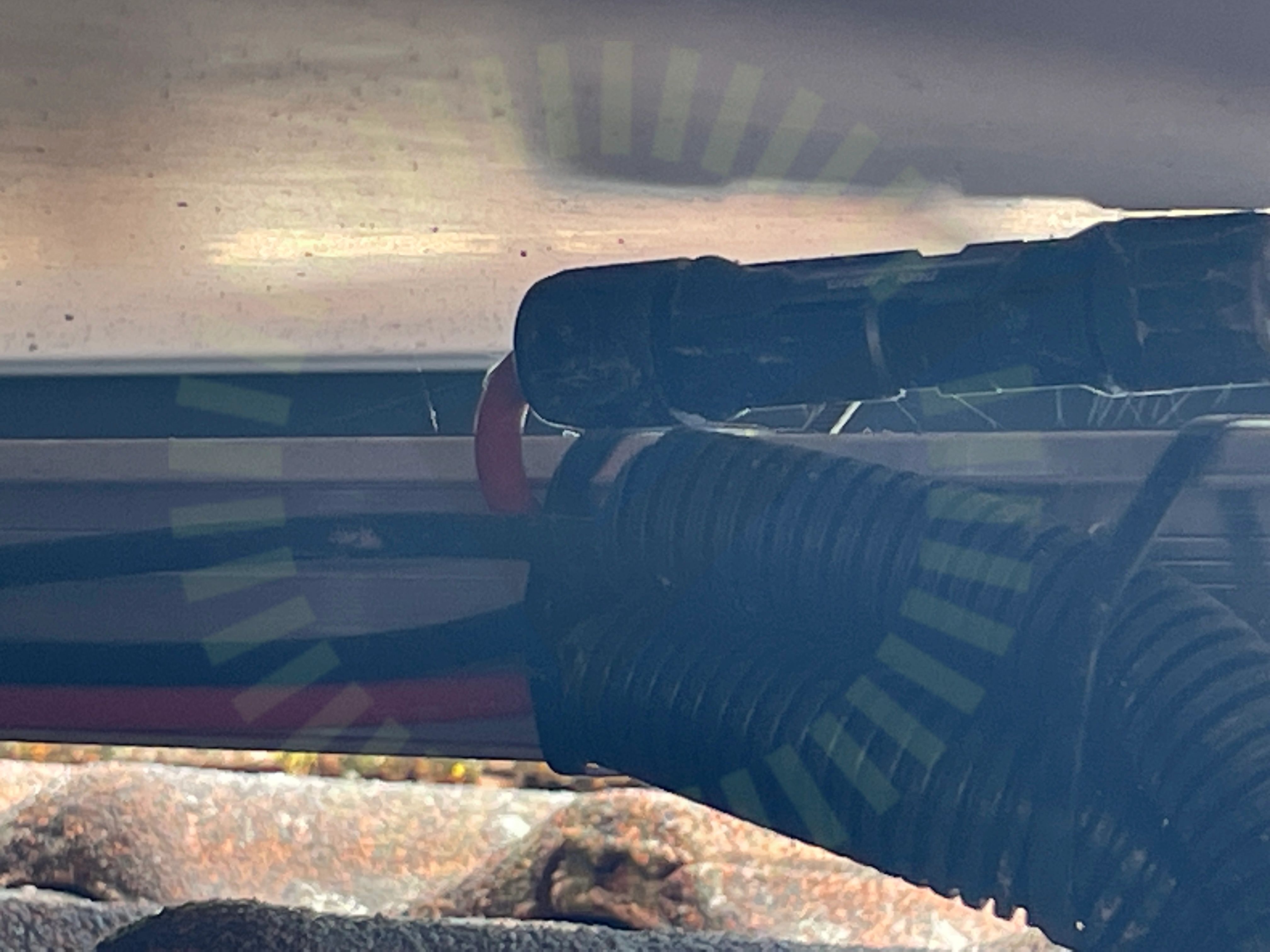

Panelkablagets böjradie

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stress på kontakter

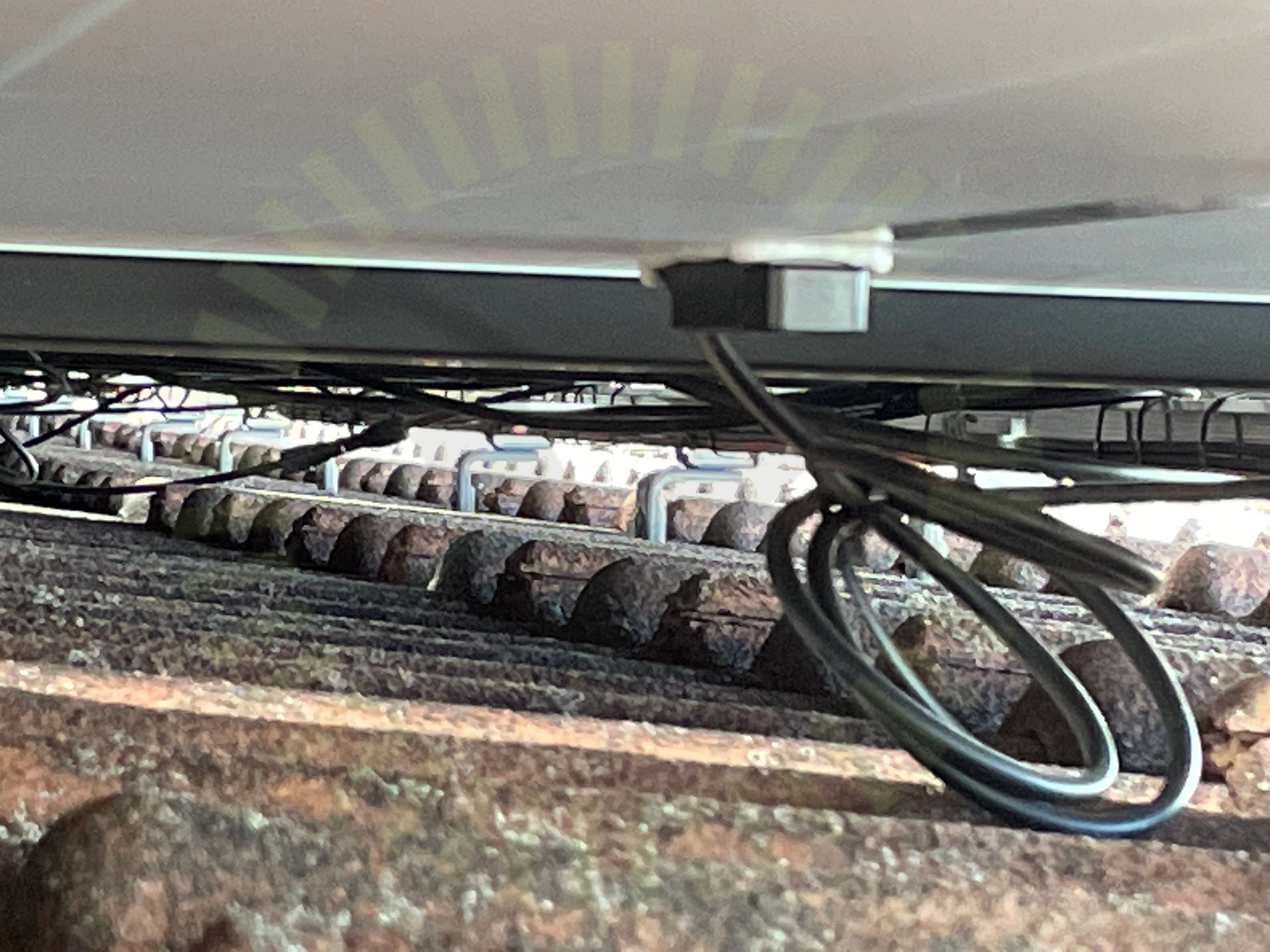

5.4 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften. Skapar stress på kontakter.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

5/35
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
AC Kablage förläggning

7.2 AC Kablage förläggning

Inte godkänd

Ac kablage ej uppfäst med tillräckligt stöd längst hela sträckan.

Väderbeständigt material

7.3 Väderbeständigt material

Inte godkänd

Flexrör ej väderbeständigt.

Fastsäkring av produkt

7.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Saknar skruv.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
Genomföringar

7.5 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter

29/35
AC Anslutning VäxelriktareAC BöjradieBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
