Besiktningsrapport

8.7

Installation genom

Öresundskraft

Datum

16 juni 2025

Ort

Ramlösa, Skåne län

Skador

Böjradie

Skenskarvar

Ändklämmor skena

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareSunGrow: SG(5.0-20)RT

Installerad av Öresundskraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Longi: LR4-60HPB

Anmärkningar

2/12

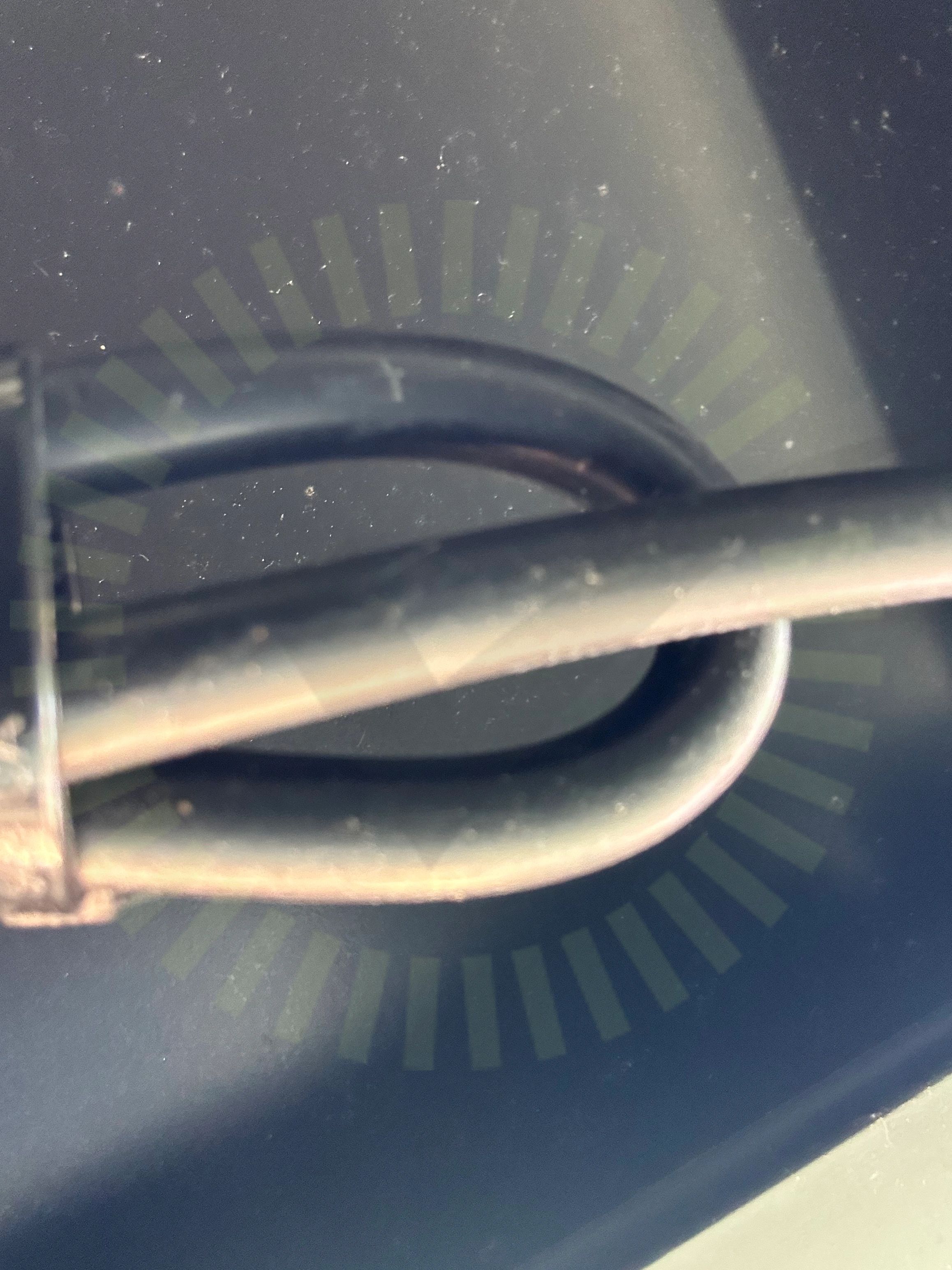

1.1 Böjradie

Inte godkänd

Flera ledare har för snäv böjradie. Vänder direkt.

SS 436 40 00 (522.8.3)

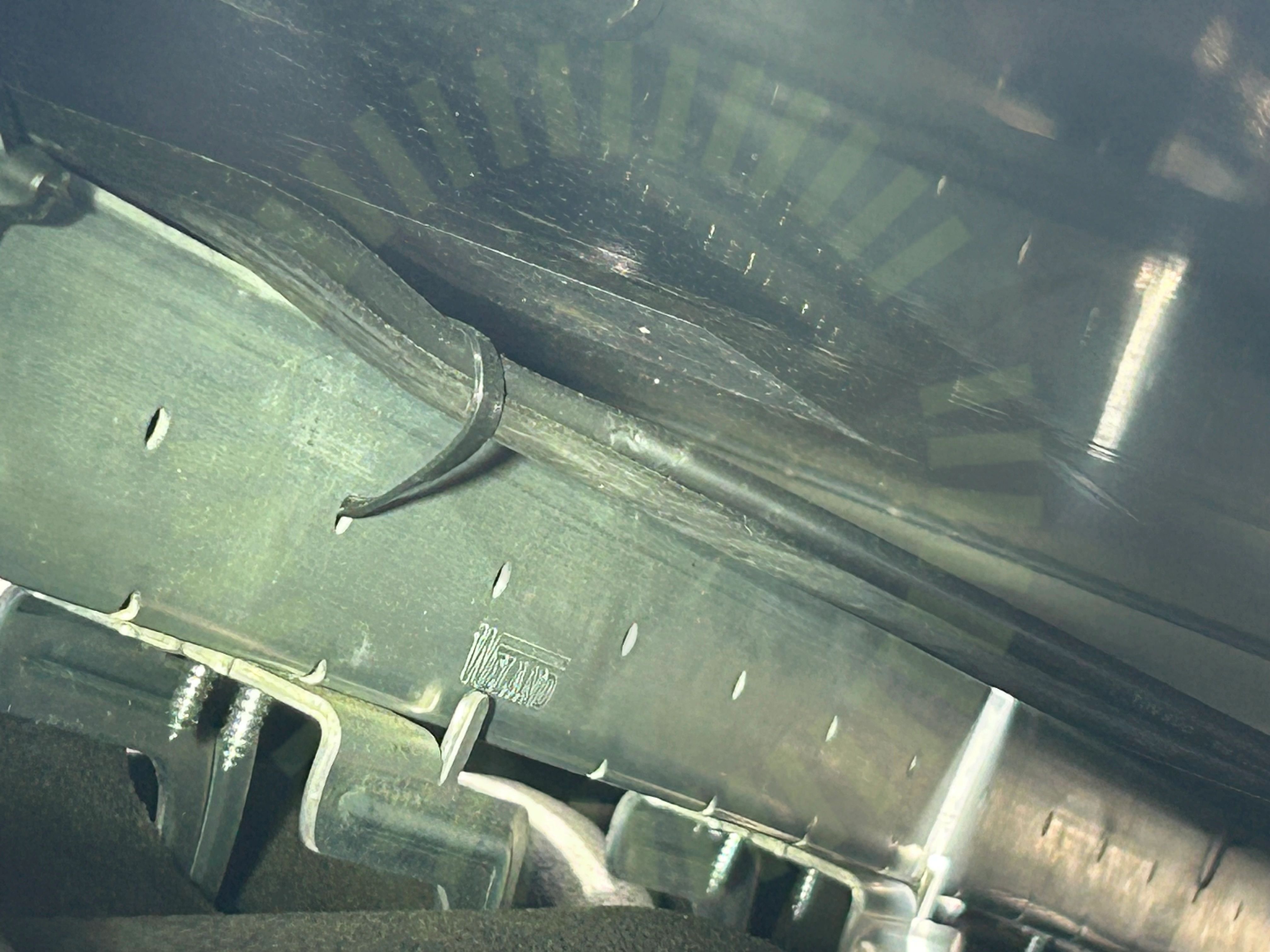

1.2 Skador

Inte godkänd

Panelkablage har klämts så att ledarens yttre mantel har skadats. Svårt att se på bild, djupare hack än det ser ut att vara.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12

Avstånd till takDräneringshålFästenas placeringFöremål mot bakstyckeHöjdskillnadMellanrumSkuggaSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/12

Förbindelse av kontakter

SunGrow: SG(5.0-20)RT

Anmärkningar

2/28

2.1 Anslutning

Inte godkänd

PEN ledare felmärkt samt för uppskalad. Kvarstår.

2.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

26/28

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontaktdon åtdragnaPESkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVinkelVäxelriktarens kontakter

Villa, Longi: LR4-60HPB

Anmärkningar

1/1

3.1 Kontaktdon

Inte godkänd

Buntband får ej placeras över kontaktkroppen. Bild ej möjligt pga ljus och avstånd.

MA711 (se_en) Monteringsanvisningar

Villa, Weland Stål: Pannfäste Läkt

Anmärkningar

2/22

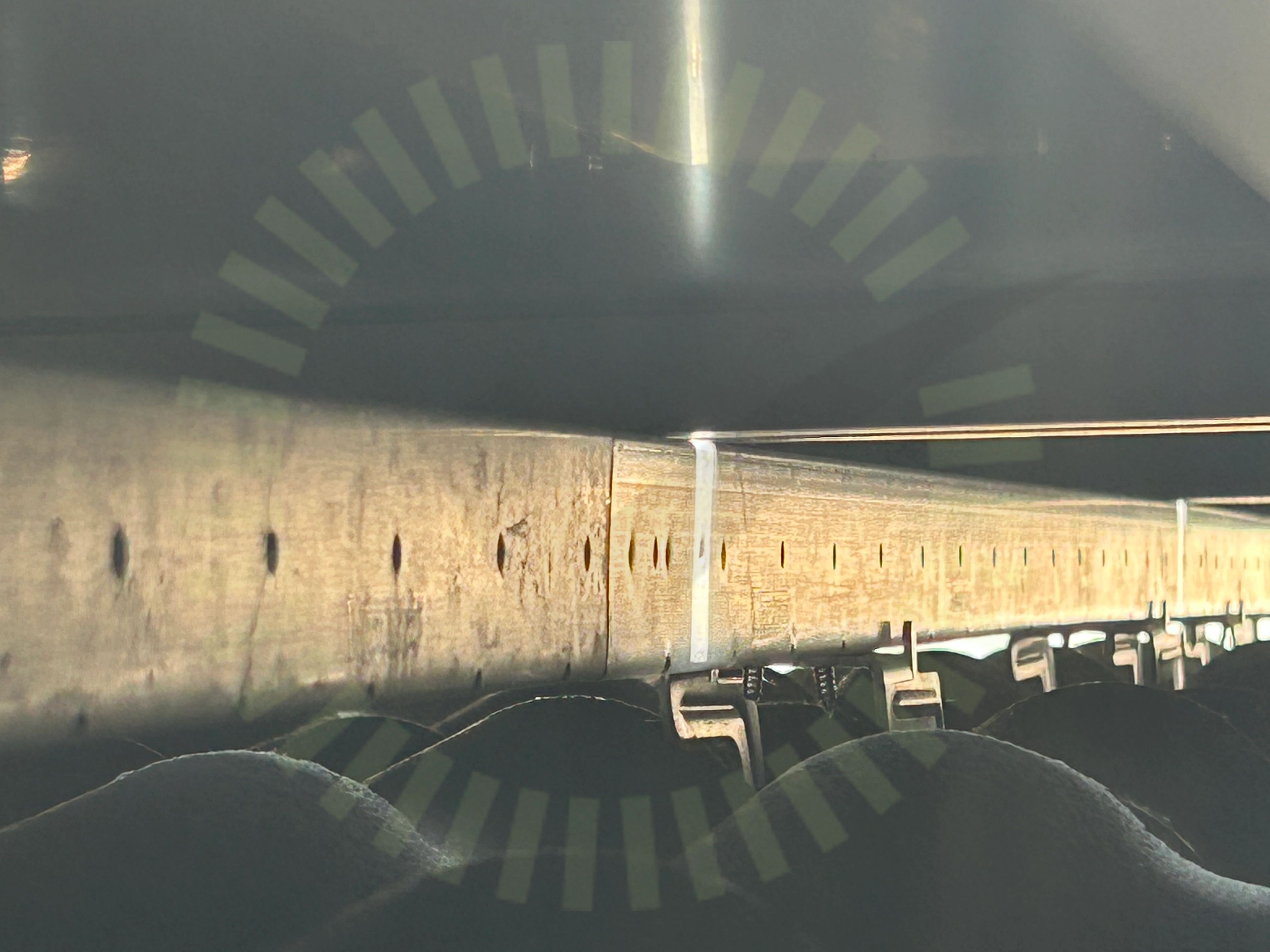

4.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

Tillverkarens anvisningar

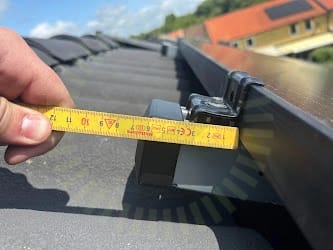

4.2 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten. Kortare nere vid hängränna.

MA5111 Sid 1 (1)

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/22

LäktinfästningTakgenomföring

Växelriktare

Anmärkningar

1/3

5.1 Växelriktarens förskruvning

Inte godkänd

Två kablar går genom förskruvning som är anpassad för en. Sluter ej tätt.

Godkända kontrollpunkter

2/3

Stress på kontakterTillgänglighet
