Besiktningsrapport

7.8

Installation genom

1KOMMA5°

Datum

7 mars 2024

Ort

Avesta, Västmanlands län

Takkrokarnas CC

Klämmans placering i skena

Skenornas överhäng

+ 17

80% godkända20% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack

Anmärkningar

1/18

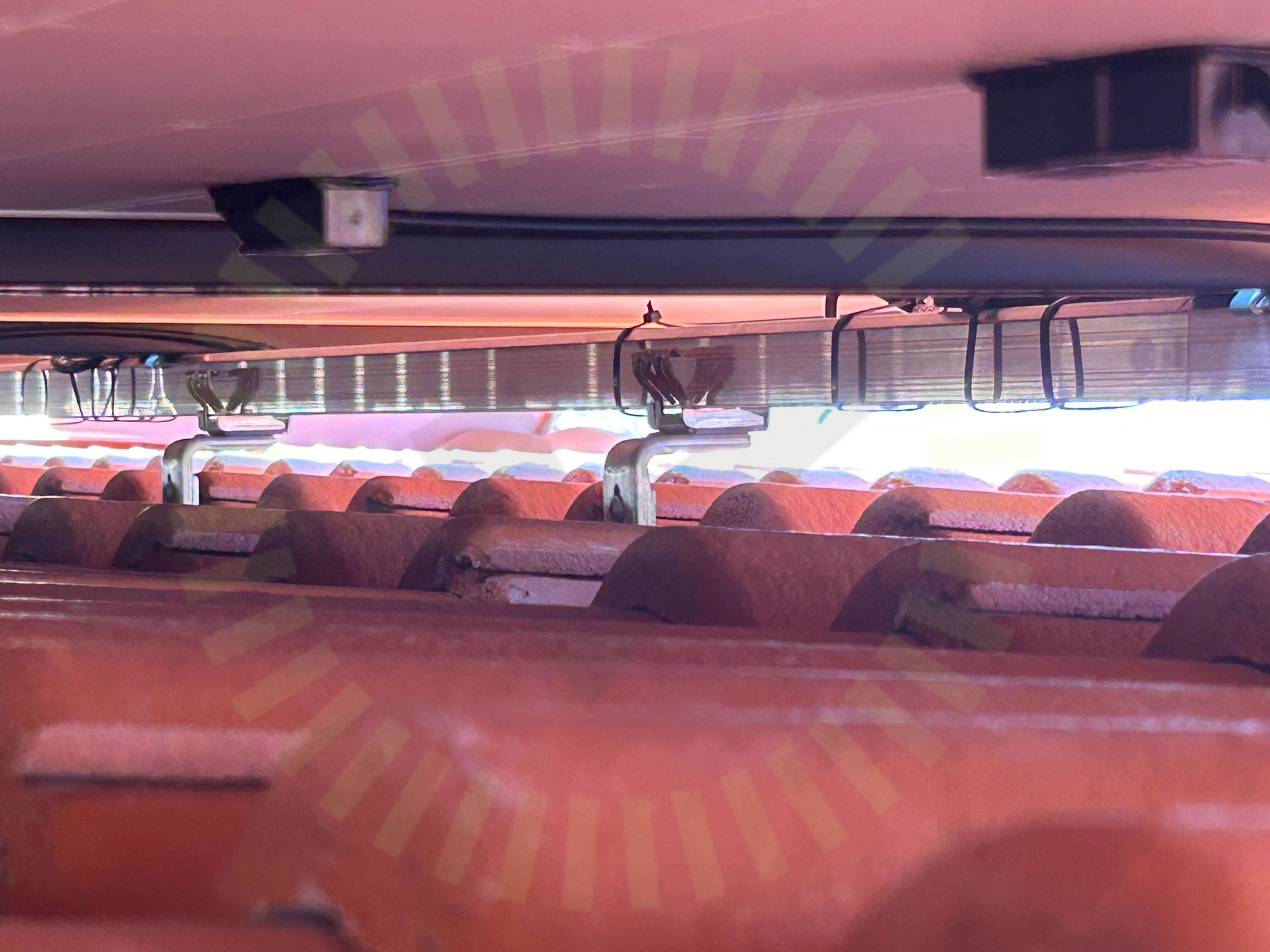

1.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Allmän

Anmärkningar

1/3

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Allmänt

Anmärkningar

1/1

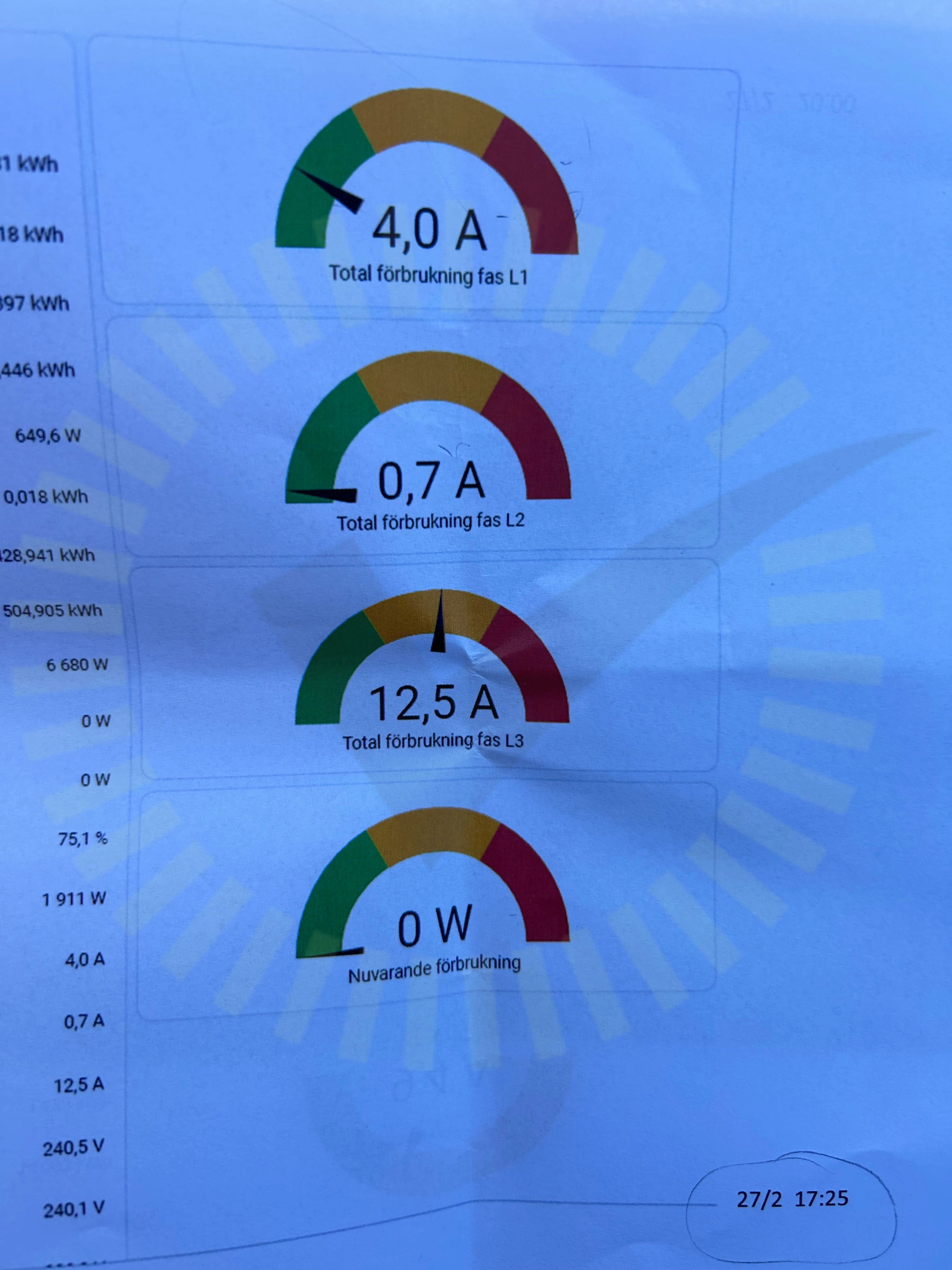

3.1 Felaktiga mätvärden

Inte godkänd

I samband med att solcellsanläggningen kopplades in blev elanläggningens mätvärden felaktiga. Anläggningen visar fel förbrukning samt fel produktion.

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

2/4

Fastsäkring av produktSkador signalkablage

Ej tillgängligt vid besiktning

2/4

Anslutning av smartmätareSignalkabel till växelriktaren

ESDEC Lutande Panntak

Anmärkningar

6/26

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

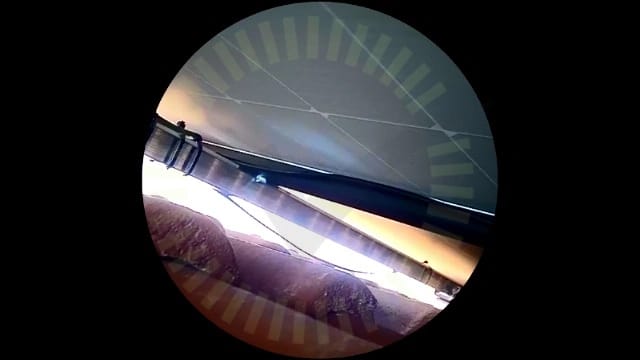

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

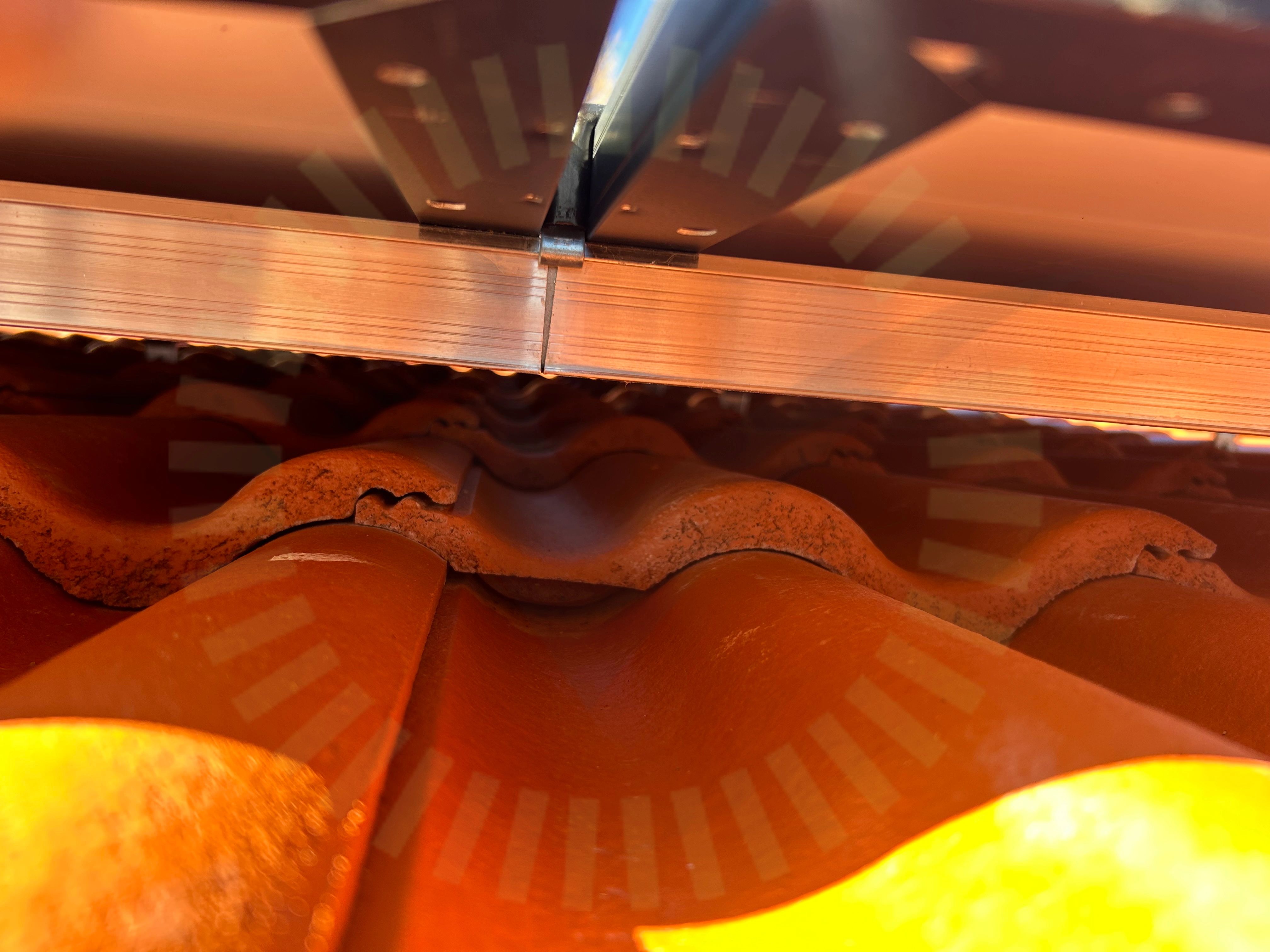

5.3 Klämmans placering i skena

Inte godkänd

Klämman sitter över en skenskarv som inte är helt sammansatt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

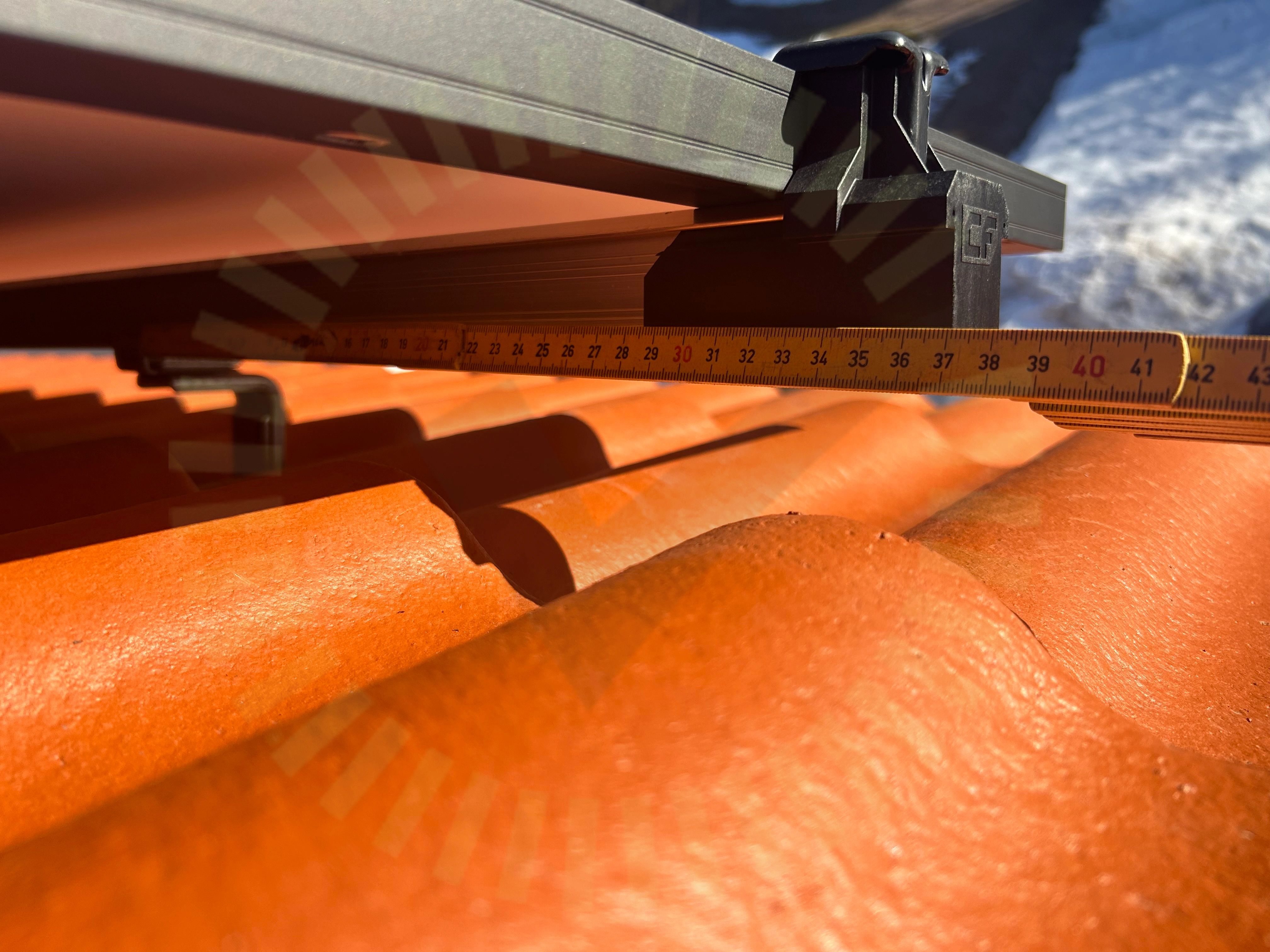

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.5 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

5.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorVäderbeständigt material

Ej tillgängligt vid besiktning

4/26

LäktinfästningRåspontsinfästningTakgenomföringUnderbyggnad

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

11/38

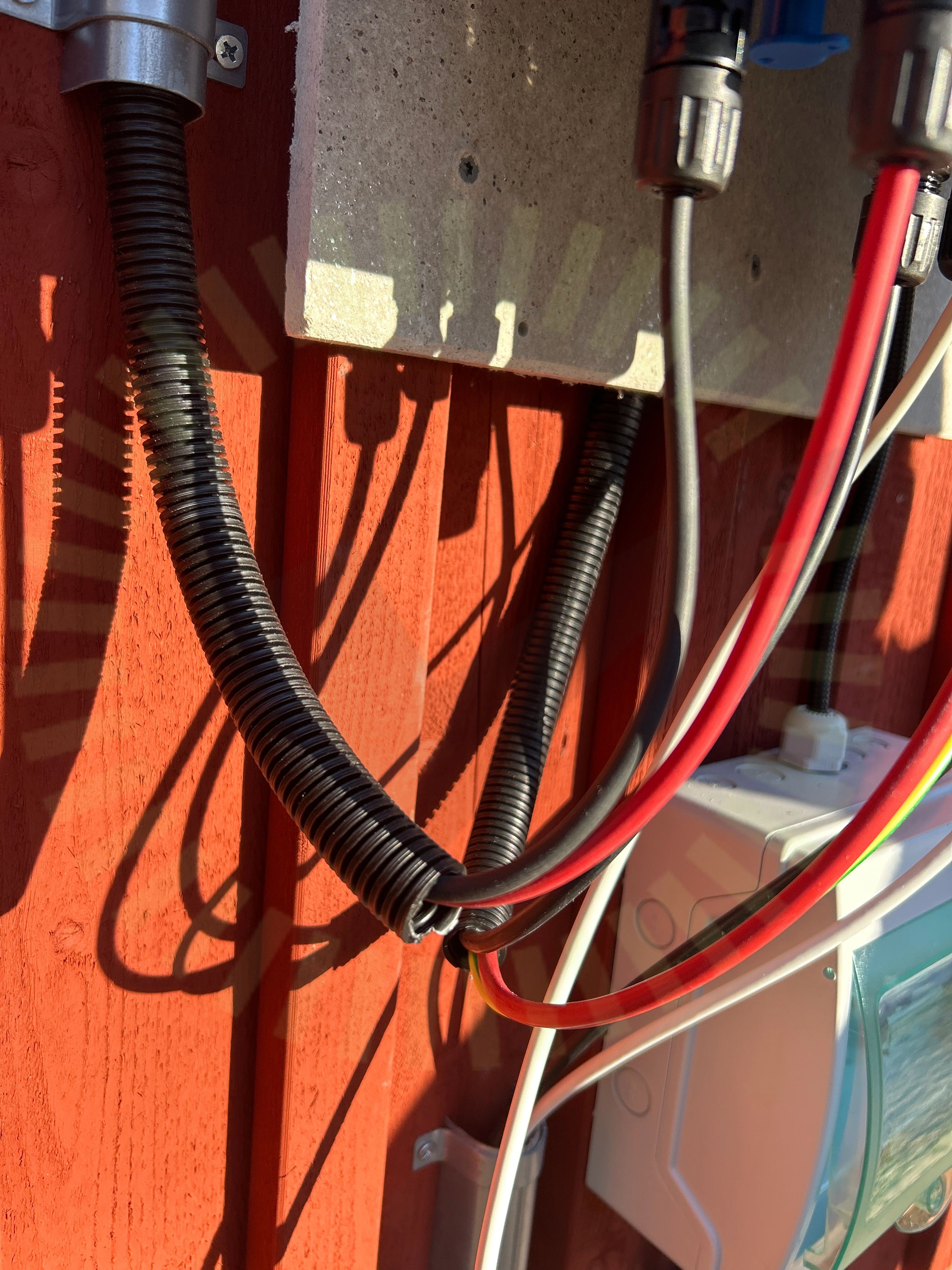

7.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

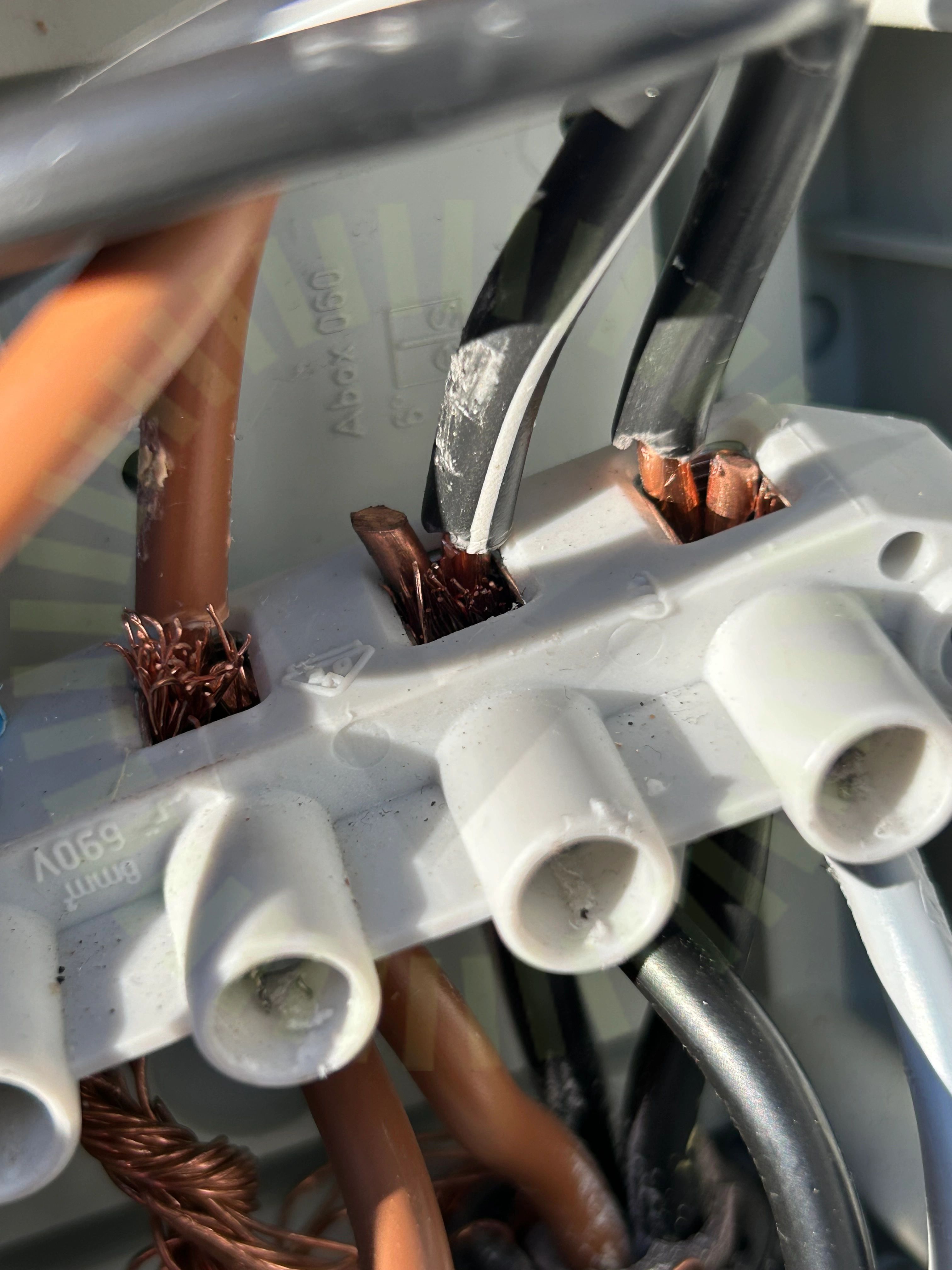

7.2 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

7.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

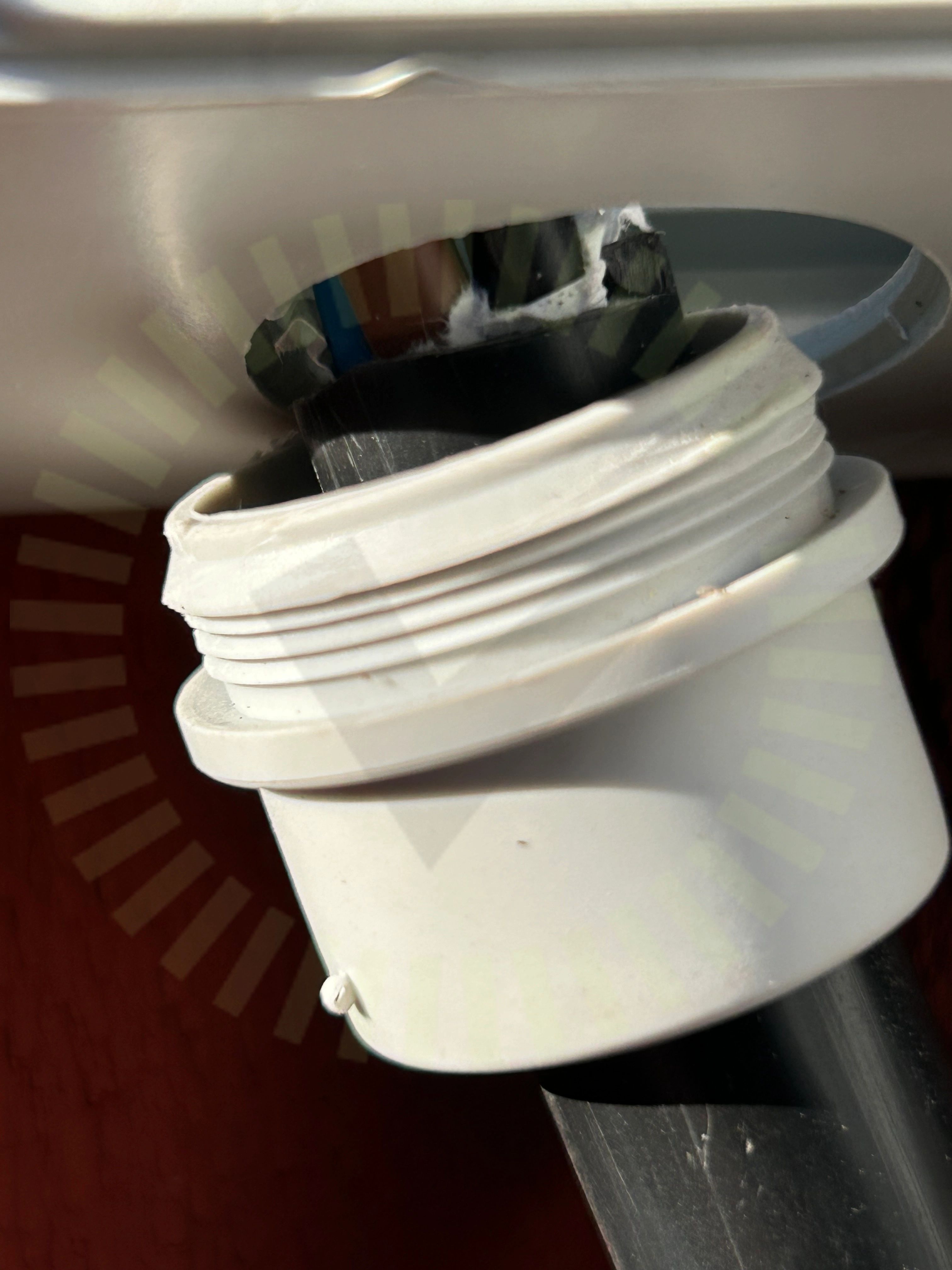

7.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

7.5 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

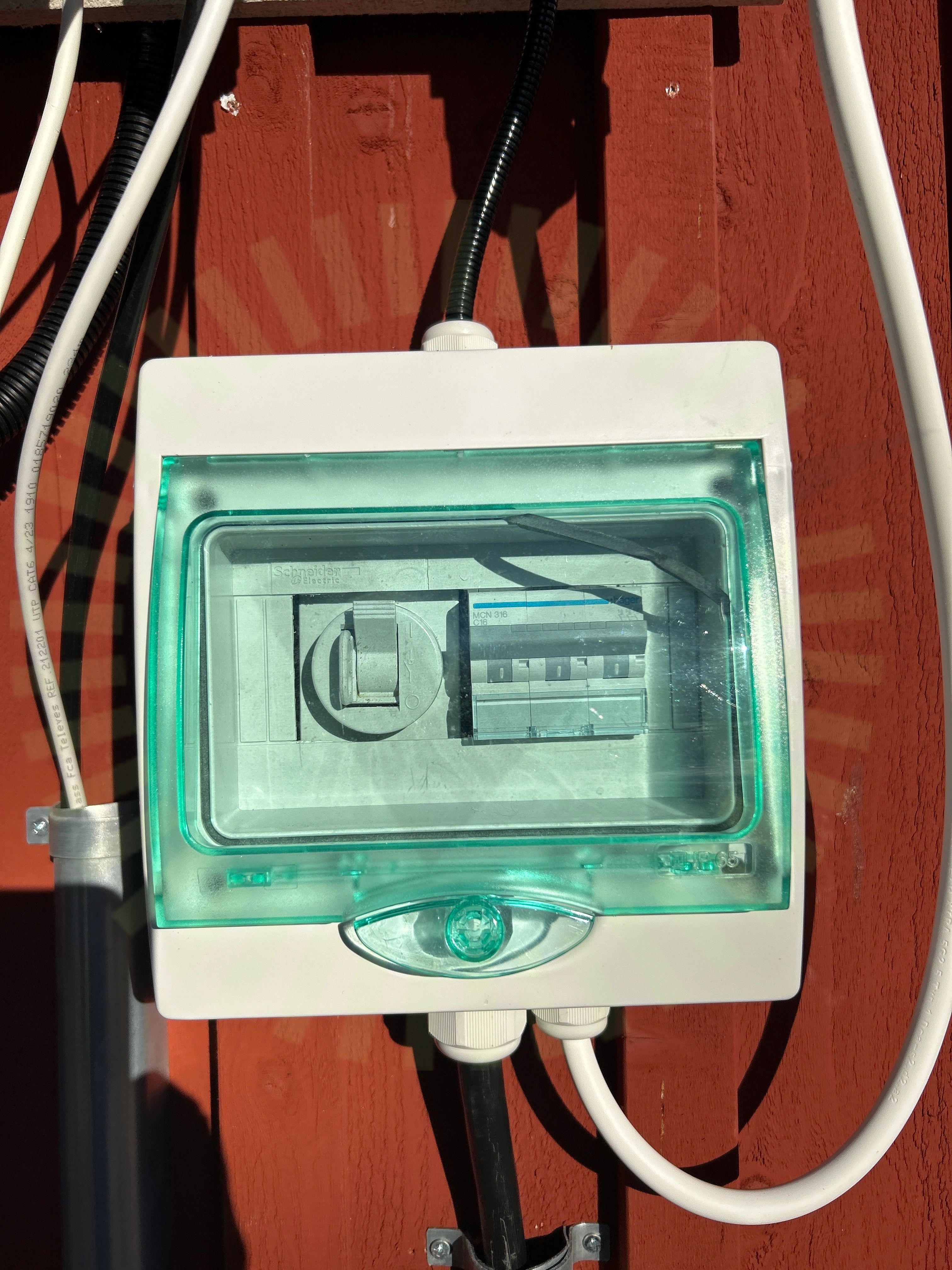

7.6 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

7.7 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

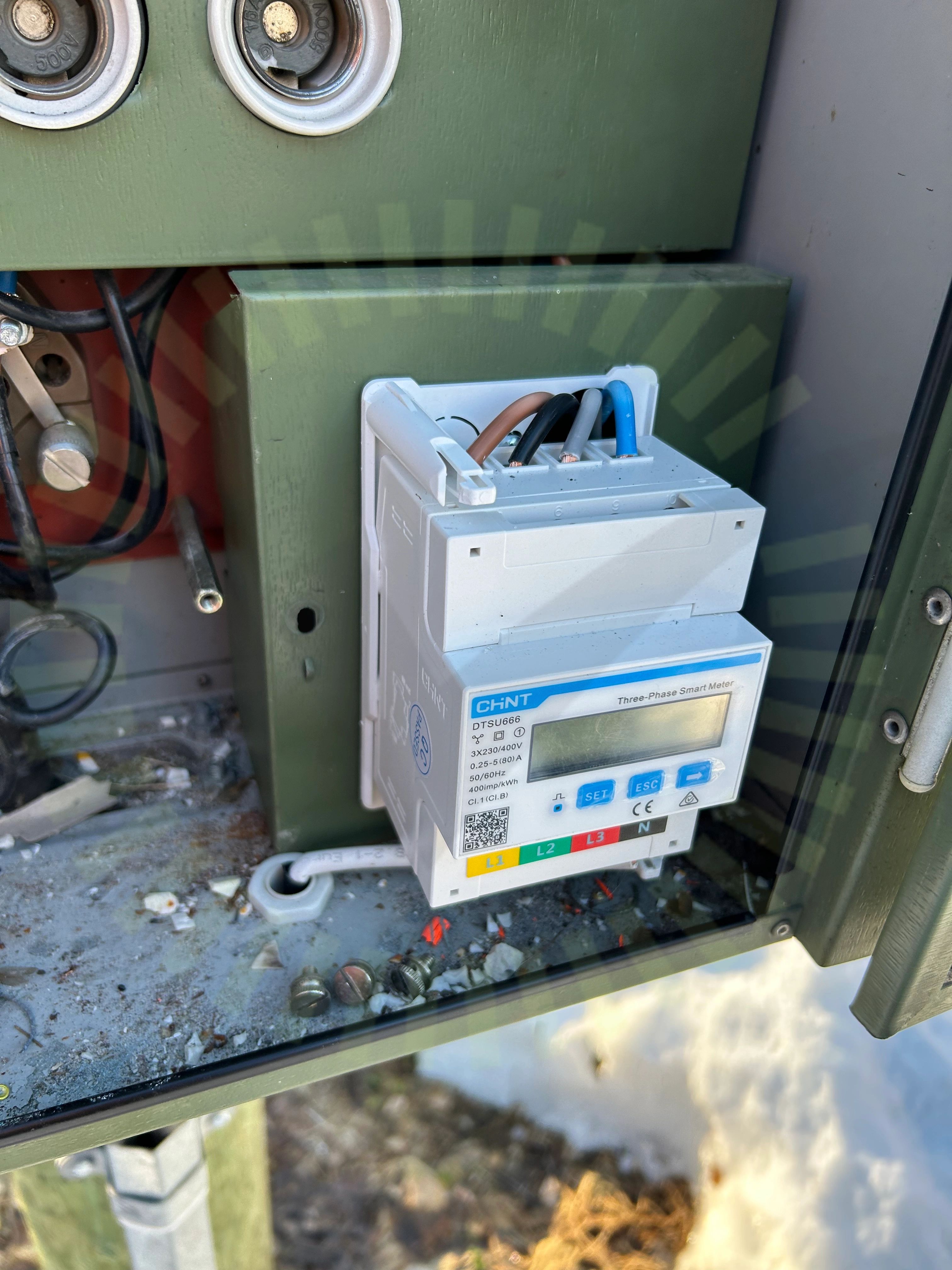

7.9 Tillgänglighet

Inte godkänd

Smartmätare är monterad så att locket bakom ej går att ta av, och därigenom går det ej att inspektera anslutningen till smartmätaren.

SS 436 40 00 (513.1)

7.10 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

7.11 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

26/38

AC kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Genomföringar

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

8.1 Slipade pannor

Inte godkänd

Urslipade pannor har lagts tillbaka där det inte är någon takkrok.

Undercentral

Anmärkningar

1/1

9.1 Återställning skruvhål

Inte godkänd

Man har flyttat undercentralen och inte tätat skruvhålen.

Undercentral

Godkända kontrollpunkter

5/5

FemledarsystemInfästningIP-KlassningKabelinföringarSkydd mot beröring

Växelriktare

Anmärkningar

1/1

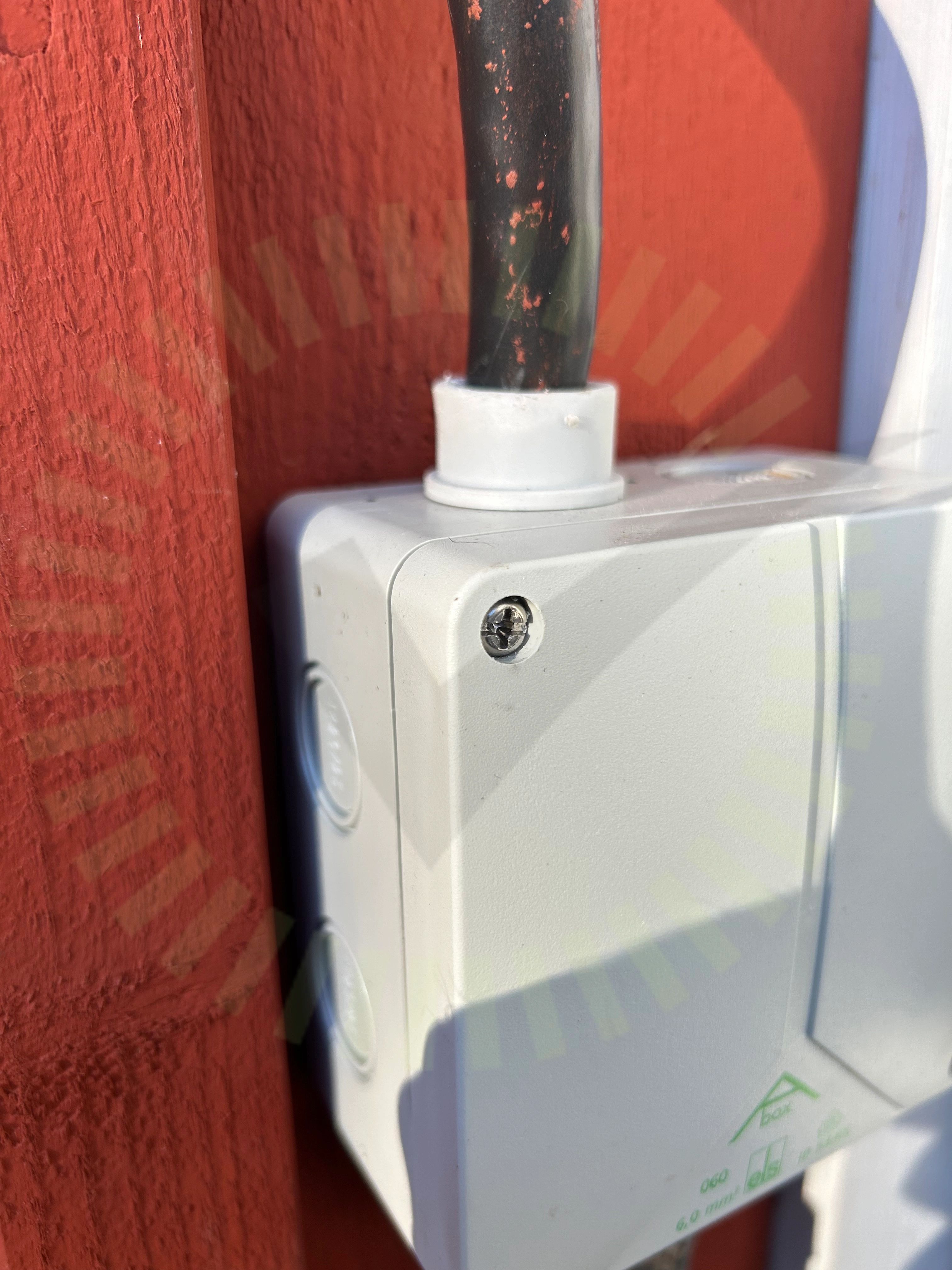

11.1 Trasig skruv

Inte godkänd

Lock är ej korrekt återmonterat. Skruven på bild sitter ej fast.
