Besiktningsrapport

8.7

Installation genom

Nova Solar

Datum

5 augusti 2025

Ort

Torup, Hallands län

Kabeluppfästning

Ändklämmor

Kopplingsutrustning (centraler) brandklassning

+ 1

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount: Plåttak

VäxelriktareHuawei: SUN2000 (12-25K)-MB0

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörLantbruk

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Lantbruk

Anmärkningar

4/14

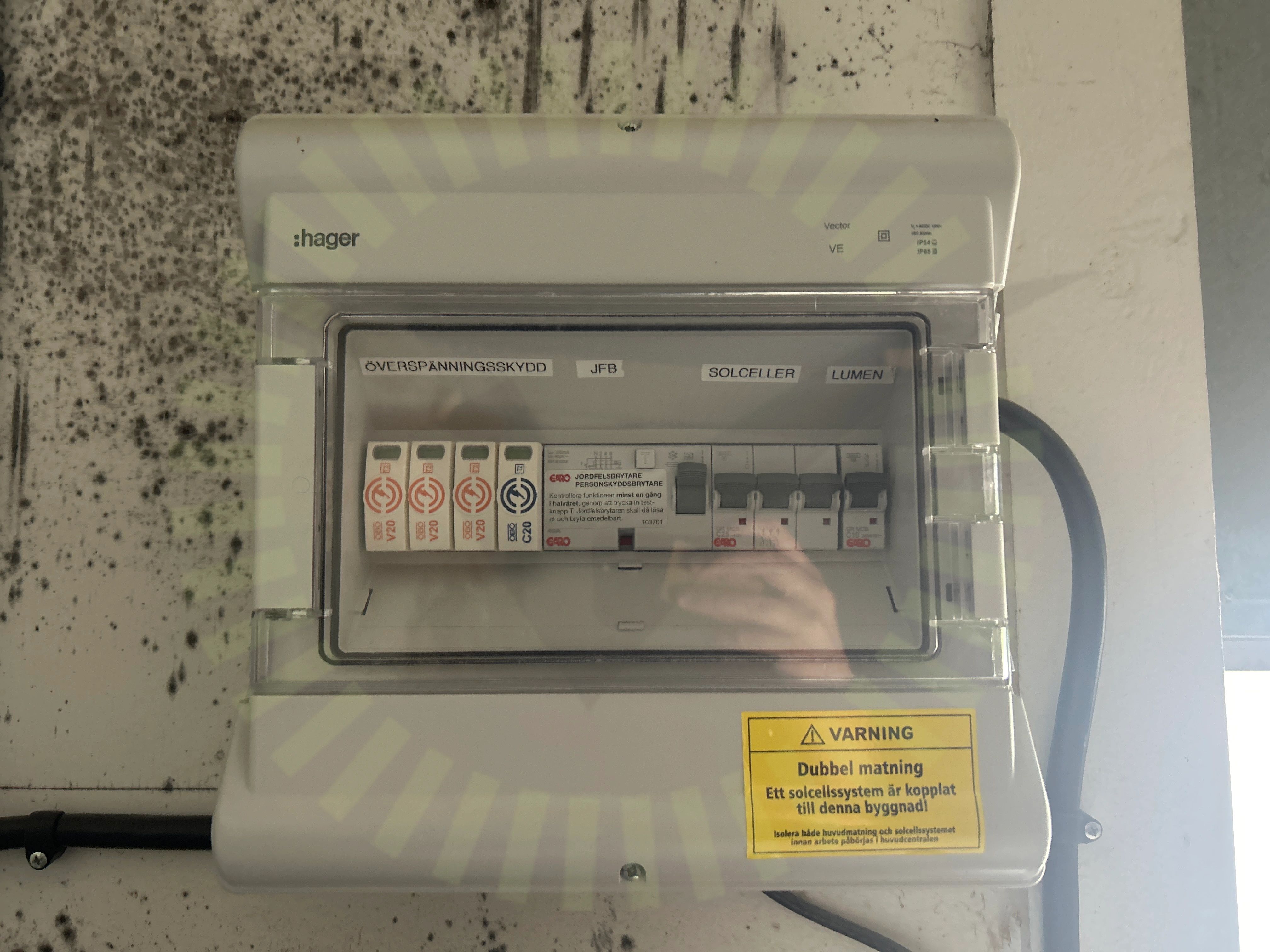

3.1 Kopplingsutrustning (centraler) brandklassning

Inte godkänd

Kapsling saknar korrekt UL cert.

Elinstallationer i lantbruk och hästverksamhet, Brandklassning 9.2

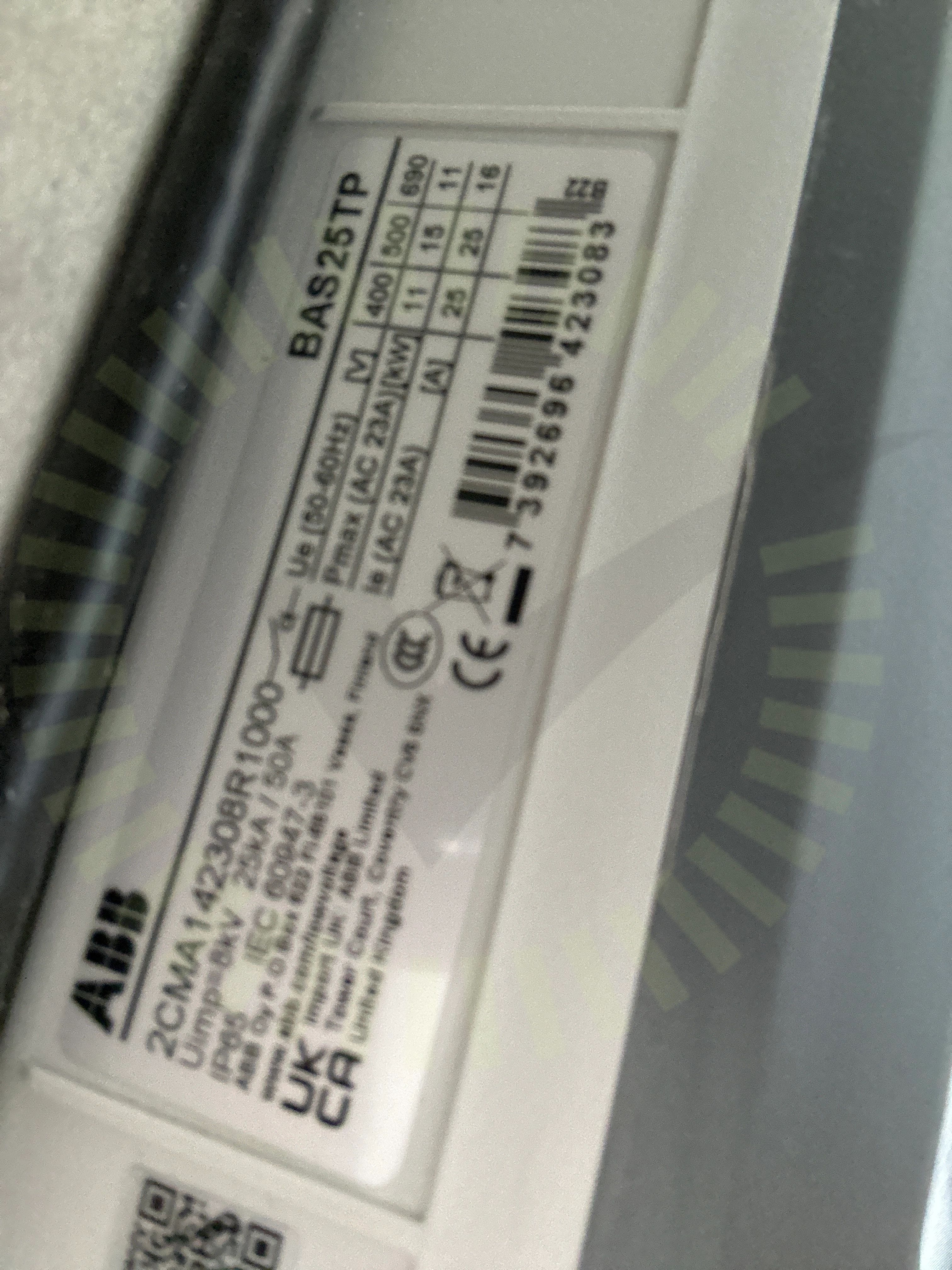

3.2 Kopplingsutrustning brandklassning

Inte godkänd

Brytare saknar korrekt UL cert.

Elinstallationer i lantbruk och hästverksamhet, Brandklassning 11.2

3.3 Mekaniskt skydd

Inte godkänd

Valt kablage är inte metallmantlade.

Elinstallationer i lantbruk och hästverksamhet, Kabelval och förläggning, 6.3

3.4 Placering av batteri

Inte godkänd

Batteri är inte placerat enligt LBK pärmens regler för lantbruk.

Godkända kontrollpunkter

10/14

Byggnadens lastberäkningEventuell anslutningskabelFrånskiljareInfälld installationLedningssystemNormcentraler fasskenaPlacering av växelriktareSkydd mot gnagareÖverspänningsskydd ACÖverspänningsskydd DC

Plåttak: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Plåttak: Nordmount: Plåttak

Anmärkningar

4/18

5.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

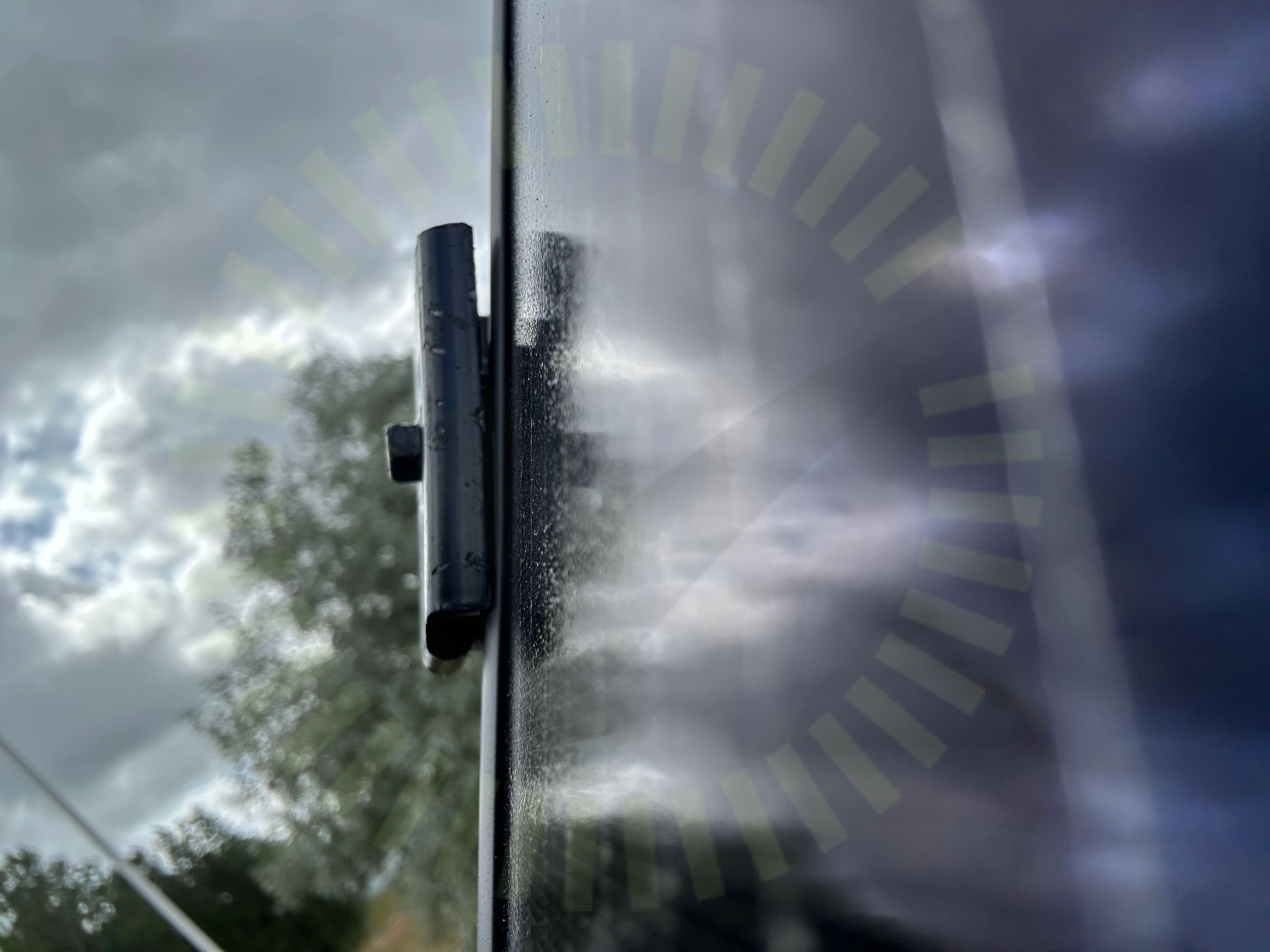

5.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3

Godkända kontrollpunkter

14/18

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

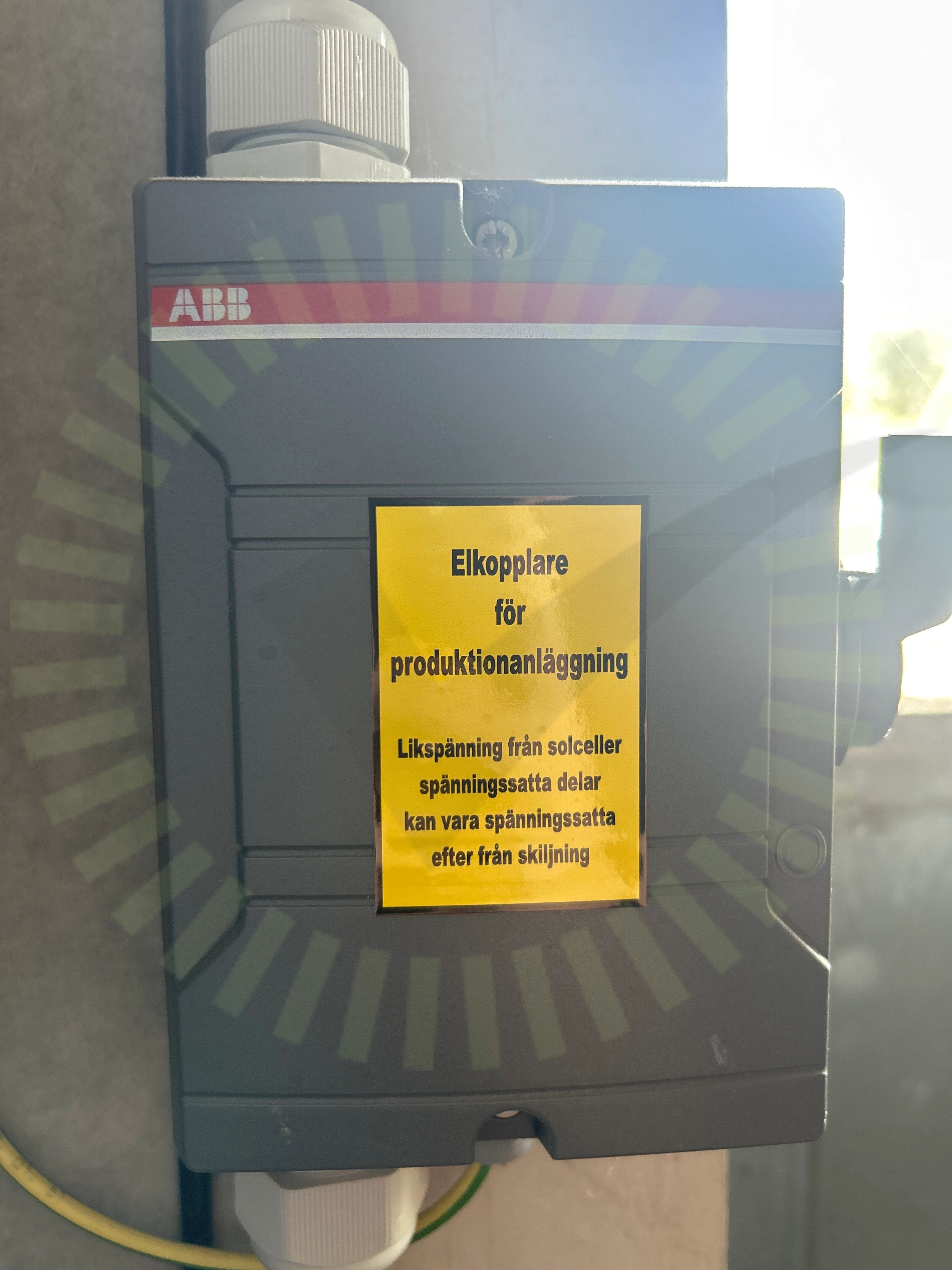

8.1 Missvisande varselmärkning

Inte godkänd

Likspänning förekommer inte i brytaren.

Godkända kontrollpunkter

3/4

Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

9.1 Säkringsdimension

Kundkommentar

Vald säkring ska vara tillräcklig för Växelriktaren. Beställare säger att säkringen löser ut och att entreprenör är planerad att komma dagen efter besiktning för att åtgärda. Felet är inte tydligt på besiktning och inget som skedde vid god instrålning.

Godkända kontrollpunkter

33/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
