Besiktningsrapport
9.5
Installation genom
7H-Elpartner
Datum
22 oktober 2024
Ort
Borås, Västra Götalands län
Föremål mellan skena och panelram
Föremål mot bakstycke
Anslutning av ledare

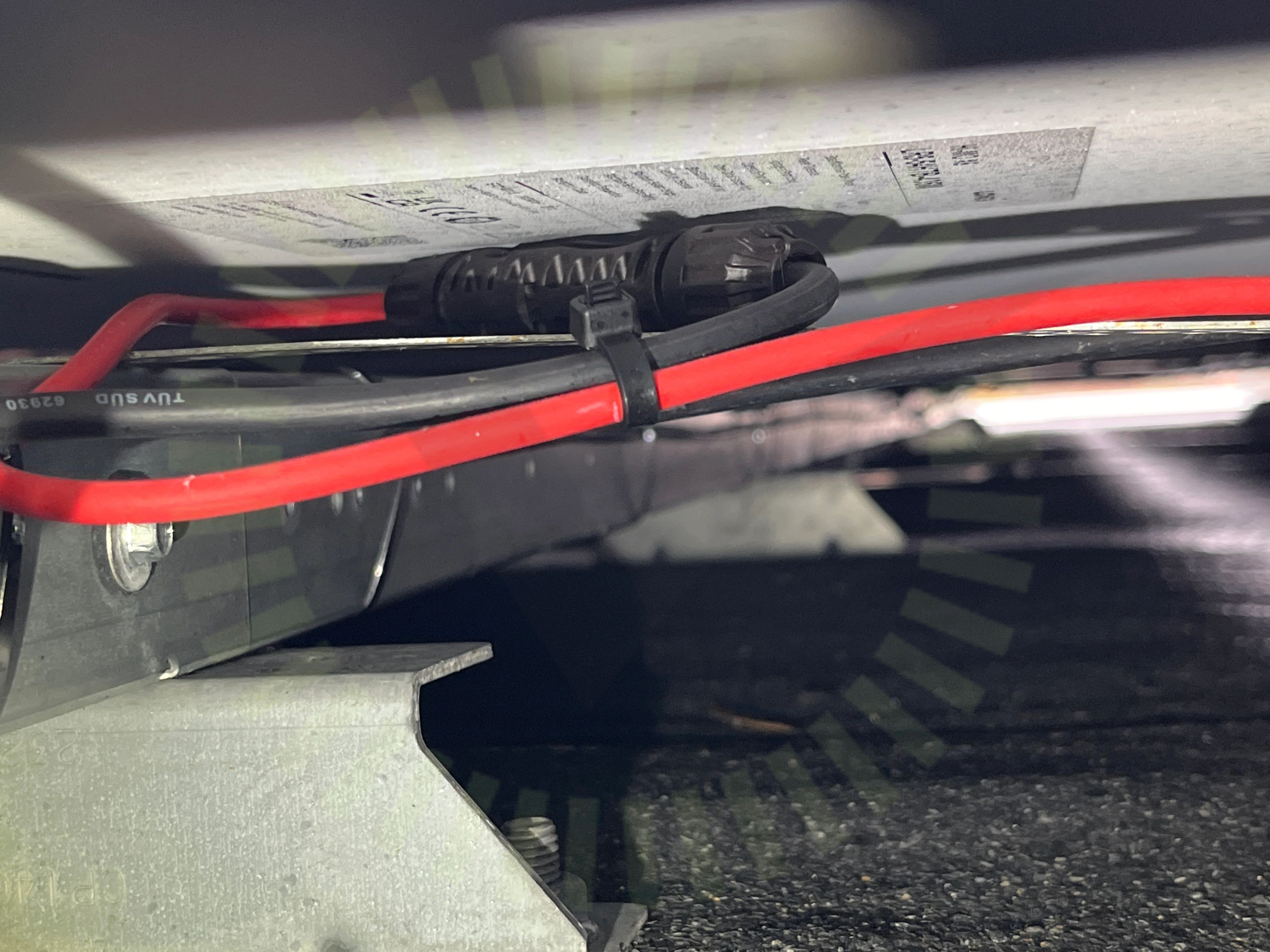

+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Weland Stål: Papptak
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Säkerhetsbrytare AC
Installerad av 7H-Elpartner som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Longi: LR5-54HTB
Anmärkningar
3/17

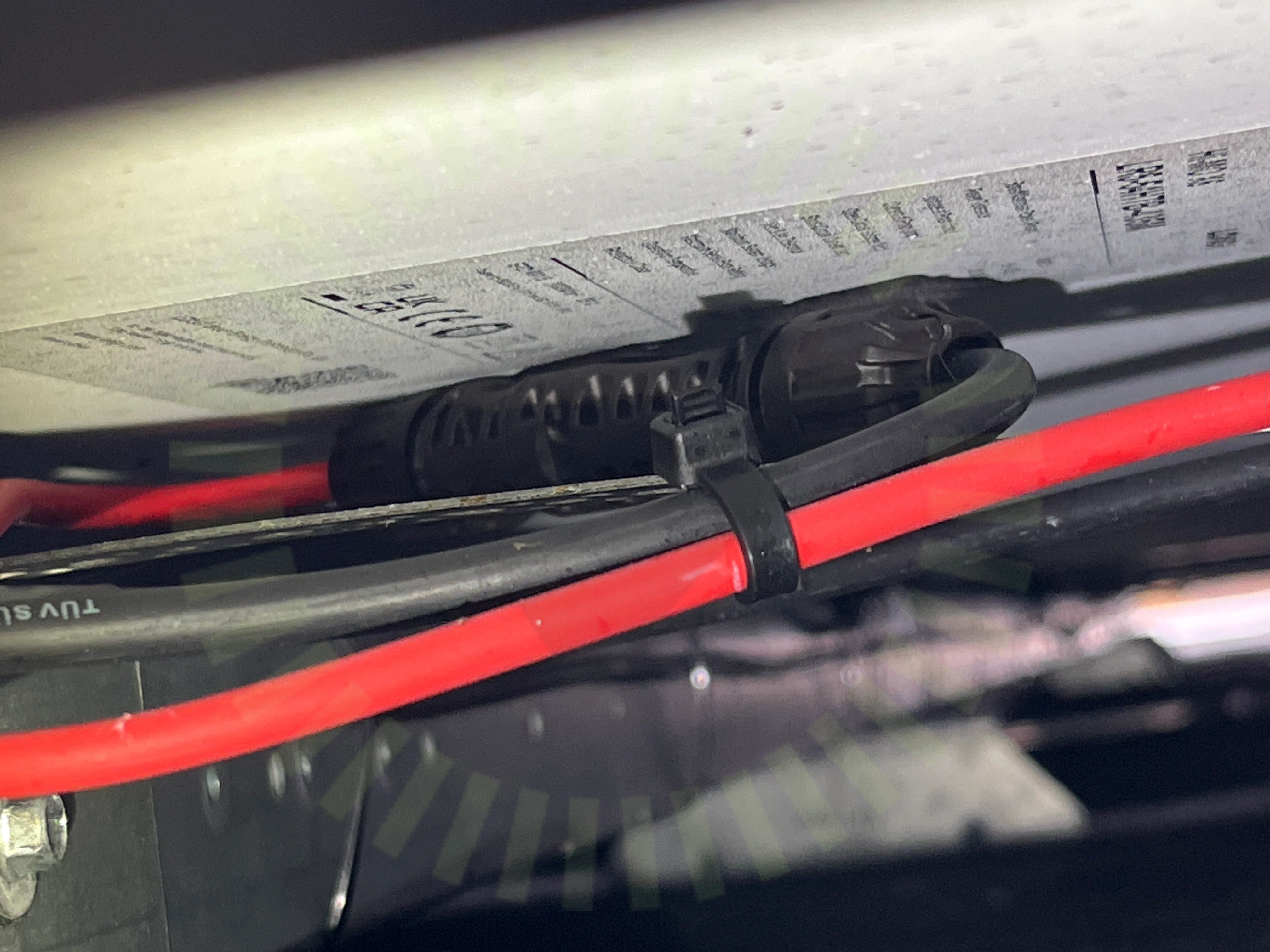

3.1 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
3.2 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie vid kontakten.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

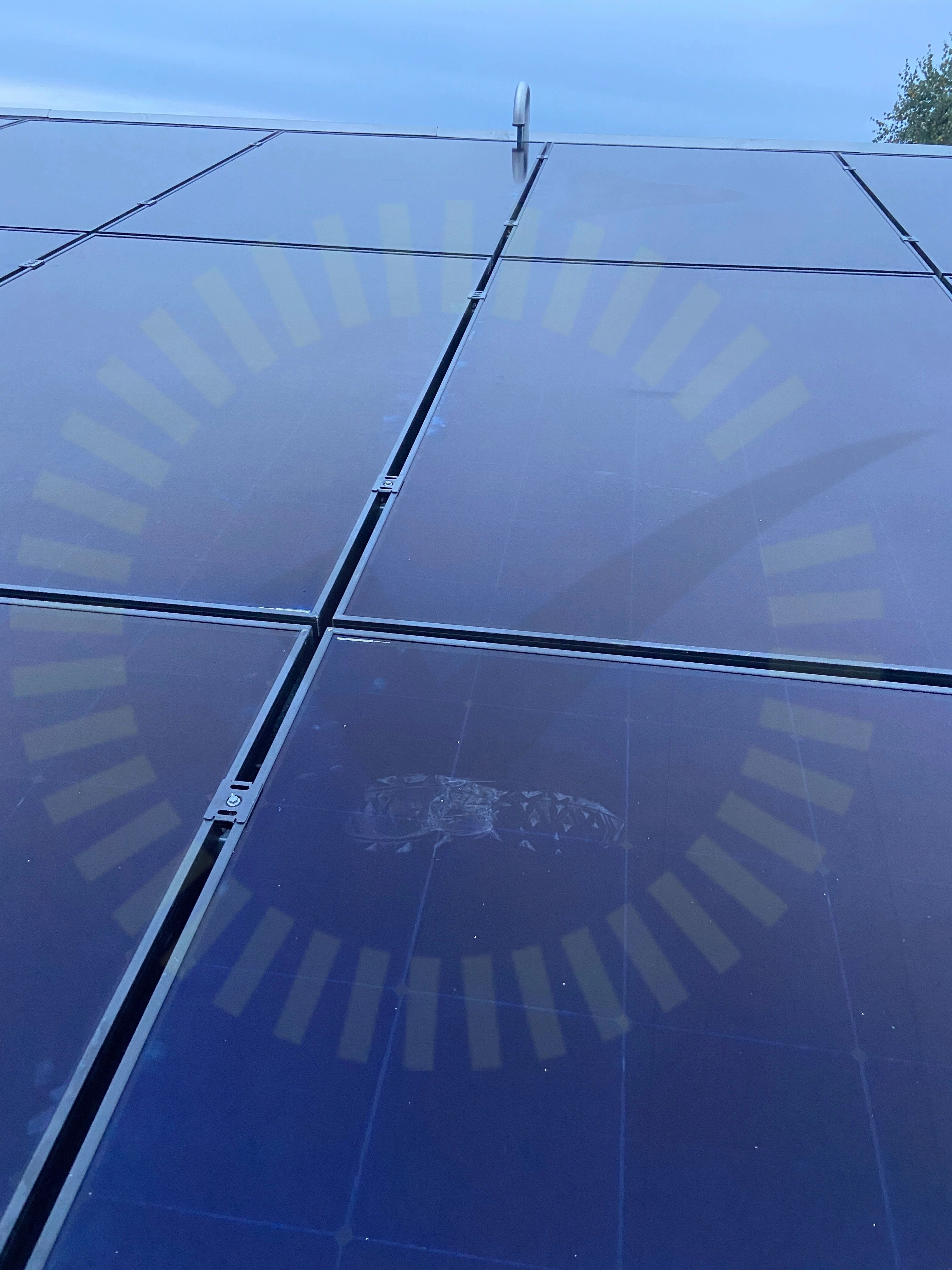

3.3 Skador på panel
Inte godkänd
Paneler har utsätts för punktbelastning.
Godkända kontrollpunkter
13/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Skuggning
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
1/25
4.1 Föremål mellan skena och panelram
Inte godkänd
Ändklämmans ”T” ligger emellan panelen och skenan.
Godkända kontrollpunkter
23/25
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Infästning
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Stödplatta
Stödplattans montering
Stödplattans placering
Svetsning av papp
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/25
Infästning i råspont
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

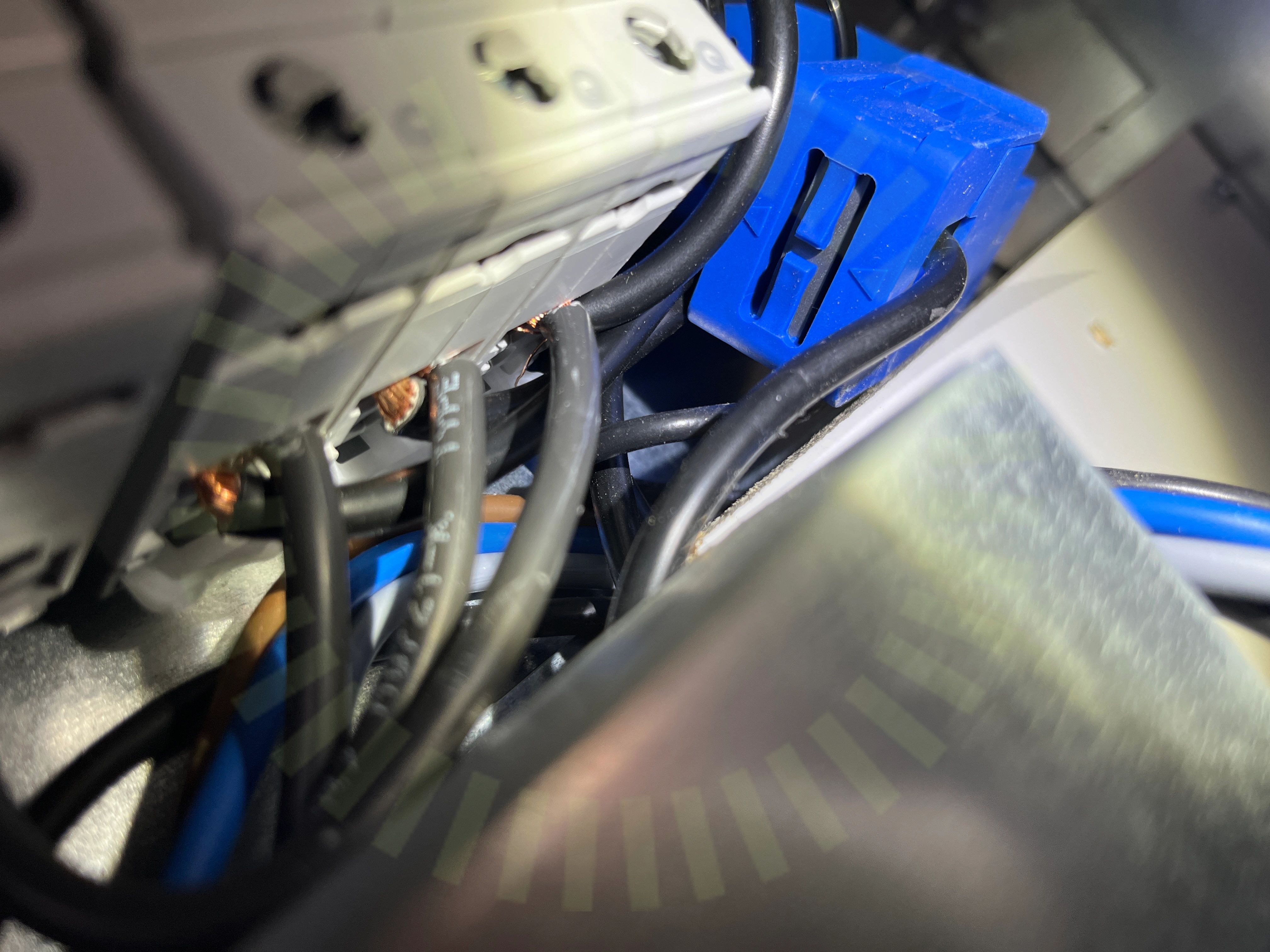

6.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
